Обзор документа
Руководство оператора для SAME EXPLORER³ 85 → ZKDL1302W0TS16001 из семейства EXPLORER³ (STAGE 3A). Цифровой PDF на языке: Русский, 386 страниц.
Оригинальное оглавление содержит 63 разделов и 233 подробных тем и позволяет заранее оценить системы и процедуры, рассмотренные в этой редакции.
- ИДЕНТИФИКАЦИЯ
- БЕЗОПАСНОСТЬ
- ОЗНАКОМЛЕНИЕ С ТРАКТОРОМ
- > 1001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 5001)
- ИСПОЛЬЗОВАНИЕ ТРАКТОРА
- ,EXPLORER3 110 -> 5001)
- ,EXPLORER3 110 -> 1001)
- ХРАНЕНИЕ ТРАКТОРА
- ОПЕРАЦИИ ПО ТЕХОБСЛУЖИВАНИЮ
- .U.0271.ru.0.05-EXPLORER3 85 VIII VIII307.U.0271.ru.0.05-EXPLORER3 85 VIII VIII 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
- .U.0271.ru.0.05-EXPLORER3 85 IX IX307.U.0271.ru.0.05-EXPLORER3 85 IX IX 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
Сведения о документе
- Бренд: SAME
- Семейство: EXPLORER³ (STAGE 3A)
- Модель: EXPLORER³ 85
- Начальный серийный номер: ZKDL1302W0TS16001
- Тип документа: Руководство оператора
- Язык: Русский
- Страницы: 386
- Размер файла: 25.14 MiB
- Формат: Цифровая загрузка PDF
Совместимость
Перед покупкой убедитесь, что модель и начальный серийный номер вашей машины соответствуют EXPLORER³ 85 → ZKDL1302W0TS16001.
Полное оглавление
ИДЕНТИФИКАЦИЯ
- Перечень моделей с указанием паспортных номеров
Идентификационные таблички
- Идентификационные таблички трактора
- Серийный номер трактора
- Серийный номер двигателя
- Идентификационная табличка двигателя
- Идентификационная табличка системы безопасности
Оригинальные запасные части
- Запрос на поставку запасных частей должен сопровождаться следующей
Гарантия
- Передача трактора клиенту
- Гарантийное обслуживание
- Транспортировка трактора
- Сервисное обслуживание после истечения гарантийного срока
БЕЗОПАСНОСТЬ
- Введение
Практические рекомендации по выполнению работ в безопасных условиях
- Бережно относитесь к окружающей среде.
- Общие правила техники безопасности
Предупреждение несчастных случаев и меры индивидуальной безопасности
- Защитная одежда и экипировка
- Воздействие шума
- Защитные приспособления и устройства безопасности
- Контроль трактора и орудий
- Подъем на трактор и схождение с него
- Стоянка трактора
- Чистка трактора
Принцип действия
- Запуск двигателя
- Проверка индикаторов
- Жидкости для облегчения пуска
- Вспомогательное оборудование
- Буксировка в безопасных условиях
- Движение трактора по дорогам общего пользования
- Переворачивание
- Техническое обслуживание
Дуга безопасности – ROPS (Roll Over Protective Structure)
- ROPS-FOPS-OPS
- Использование опасных веществ
Кабина безопасности
- Выходы безопасности
- ROPS-FOPS-OPS
- Использование опасных веществ
Вывод из эксплуатации и утилизация трактора
- Вывод трактора из эксплуатации
- Демонтаж и утилизация трактора
Таблички безопасности
- Предупредительные наклейки
ОЗНАКОМЛЕНИЕ С ТРАКТОРОМ
Внешние виды трактора
- Внешние виды трактора с дугой безопасности
- Внешние виды тракторов со стандартной кабиной
- Наружные виды тракторов с панорамной крышей
Доступ к месту водителя
- Доступ к месту водителя для тракторов с платформой и дугой безопасности
- Доступ к месту водителя для тракторов с кабиной
Сиденье водителя
- Сиденье водителя
- Сиденье мод. “GRAMMER MSG83/721” с механической подвеской и обивкой из ПВХ.
- Сиденье мод. “GRAMMER MSG83/721” с механической подвеской и обивкой из ткани.
- Сиденье мод. “GRAMMER MSG83/7L” с механической подвеской и обивкой из ПВХ
- Сиденье мод. “GRAMMER MSG83/7L” с механической подвеской и тканевой обивкой.
- Сиденье GRAMMER MSG83/8 с пневматической подвеской и обивкой из ткани
- Ремень безопасности
- Сиденье пассажира (EXPLORER3 85 -> 20001,EXPLORER3 100 -> 20001,EXPLORER3
- Ремни безопасности для сиденья помощника водителя
Рулевое колесо
- Рулевое колесо
Зеркала заднего обзора
- Наружные зеркала заднего обзора
Приборы и устройства управления трактором
- Приборы и органы управления трактора
- Щиток приборов (EXPLORER3 85 -> 16001,EXPLORER3 100 -> 16001,EXPLORER3 110
- Панель приборов
- Выключатели на панели приборов
- Устройства управления на рулевом колесе
- Правая панель приборов
- Органы управления под крышей – левая сторона
- Органы управления под крышей – правая сторона
- Система вентиляции
- Система отопления
- Система кондиционирования
- Воздушный фильтр кабины водителя
- Кабина
- Предупредительный треугольник
- Клин
- Инструментальный ящик
Другие устройства управления
- Педали управления
- Педаль сцепления
- Педаль управления тормозами
- Рычаг стояночного тормоза (EXPLORER3 85 -> 16001,EXPLORER3 85 ->
- Система управления тормозами Park Brake (EXPLORER3 110 -> 1001)
- Педаль акселератора
- Ручной привод электронного акселератора
- Органы управления трансмиссией для тракторов с механическим реверсом
- Органы управления трансмиссией для тракторов с гидравлическим реверсом
- > 1001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 5001)
ИСПОЛЬЗОВАНИЕ ТРАКТОРА
Введение
- Двигатель – первые 50 часов работы
Пуск – Остановка двигателя
- Запуск двигателя
- Остановка двигателя
- Система наддува с помощью турбокомпрессора
Трансмиссия
- Трансмиссия
- Механический реверс (EXPLORER3 85 -> 16001,EXPLORER3 100 ->
- Гидравлический реверс (EXPLORER3 85 -> 20001,EXPLORER3 100 ->
Передний привод – Блокировка дифференциала
- Включение привода на передние колеса
- Блокировка переднего и заднего дифференциалов
Торможение
- Тормоза, Клапан “SEPARATE BRAKES”
- Гидравлическая система торможения прицепа
- Автоматический пневматический тормозной механизм
Задний ВОМ
- Отбор мощности
- Задний вал отбора мощности (540-1000 об/мин)
- Вал отбора мощности – «ЭКОНОМНЫЙ РЕЖИМ»
- Синхронизированный вал отбора мощности
Передний ВОМ
- Передний вал отбора мощности (1000 об/мин.)
Заднее гидравлическое подъемное устройство
- Гидравлическое подъемное устройство
- Заднее подъемное устройство с механическим приводом «LOAD SENSING»
Переднее гидравлическое подъемное устройство
- Переднее подъемное устройство
3-точечная сцепка

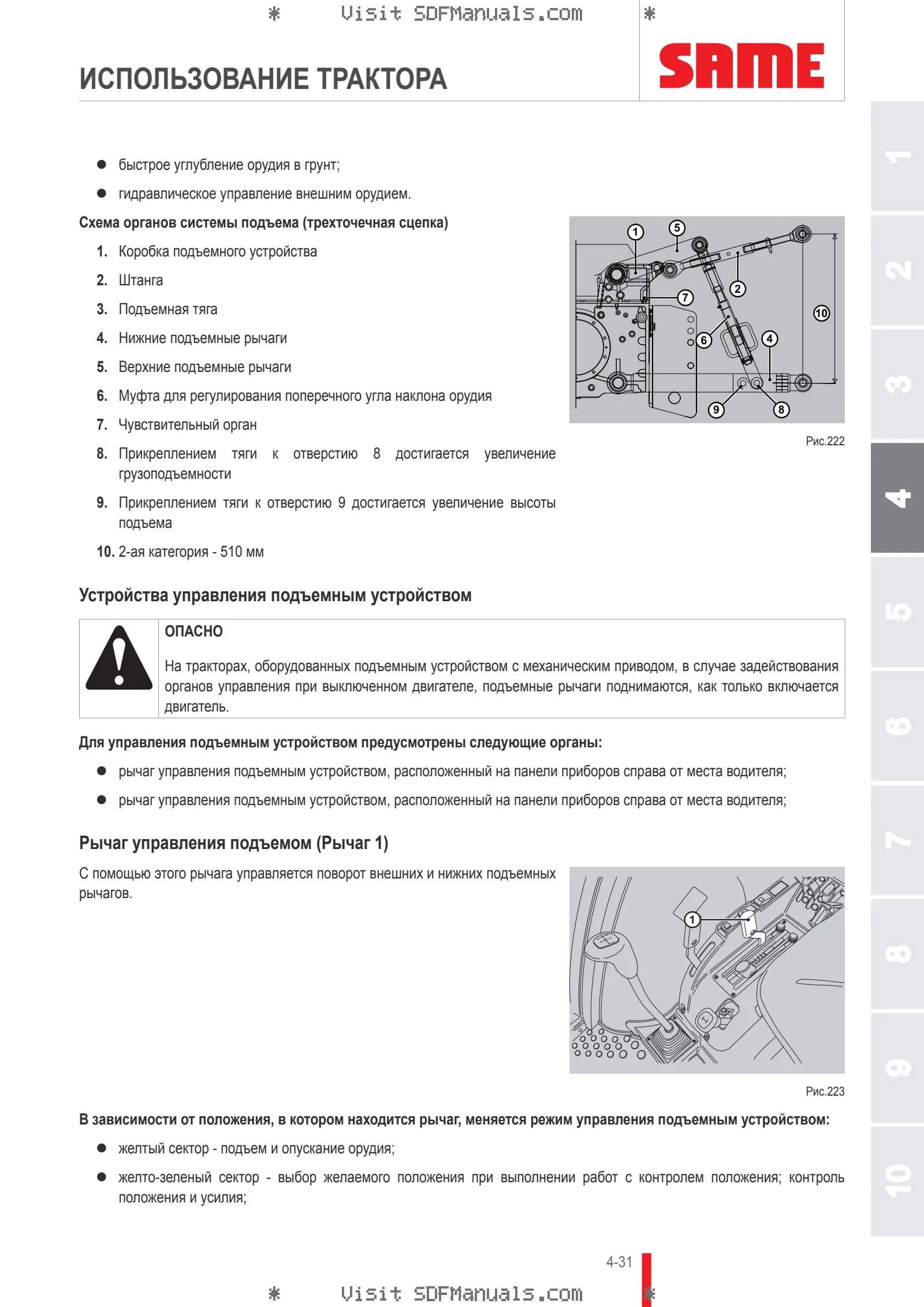

- Трехточечная сцепка
Гидравлическая система
- Гидравлическая система
- Вспомогательный гидравлический распределитель
- Конфигурация вспомогательной гидравлической системы
- Рычаги управления вспомогательным гидравлическим распределителем
- Соответствие между рычагами управления и задними гидравлическими портами
- Схема циркуляции масла в гидравлическом контуре, соединяющем гидравлическую
Буксирные устройства
- Буксировочные приспособления
- Буксирная тяга категории “A”
- Буксирная перфорированная тяга категории II
- Буксирный крюк категории «С»
- Буксирный крюк категории «С» с системой быстрой регулировки по высоте
- Буксирный крюк категории “С” в исполнении для Италии
- Буксирный крюк категории «D»
- Буксирный крюк категории «D2»
- Буксирный крюк категории «D3»
- Буксирный крюк по нормам СЕЕ
- Автоматический буксирный крюк по нормам СЕЕ
- Буксирный крюк в исполнении для Австрии
- Буксирный крюк и тяга Pick-up hitch для механической буксировки
- Буксирный крюк и тяга Pick-up hitch для гидравлической буксировки
- Буксирный крюк в модификации для Франции
- Передний буксирный крюк
- ,EXPLORER3 110 -> 5001)
- ,EXPLORER3 110 -> 1001)
ХРАНЕНИЕ ТРАКТОРА
- Операции, которые необходимо выполнять прежде чем поставить трактор в гараж на
- Подготовка трактора к работе после длительного простоя.
ОПЕРАЦИИ ПО ТЕХОБСЛУЖИВАНИЮ
Операции техобслуживания
- Интервалы техобслуживания
- Рекомендуемые жидкости и смазочные материалы
- Талоны технического обслуживания
- График техобслуживания и периодического осмотра
Доступ к отсеку двигателя
- Доступ к моторному отсеку
Ежедневное обслуживание
- Общий осмотр трактора
- Проверка уровня масла в двигателе
- Контроль уровня охлаждающей жидкости
- Контроль уровня топлива
- Удаление воздуха из топливной системы
- Проверка электрической системы
Техобслуживание через каждые 50 часов работы
- Проверка уровня масла в трансмиссии
- Смазка заднего моста
- Смазка переднего моста (2RM)
- Смазка переднего моста (4RM)
- Проверка уровня масла в баке сцепления и тормозной системы

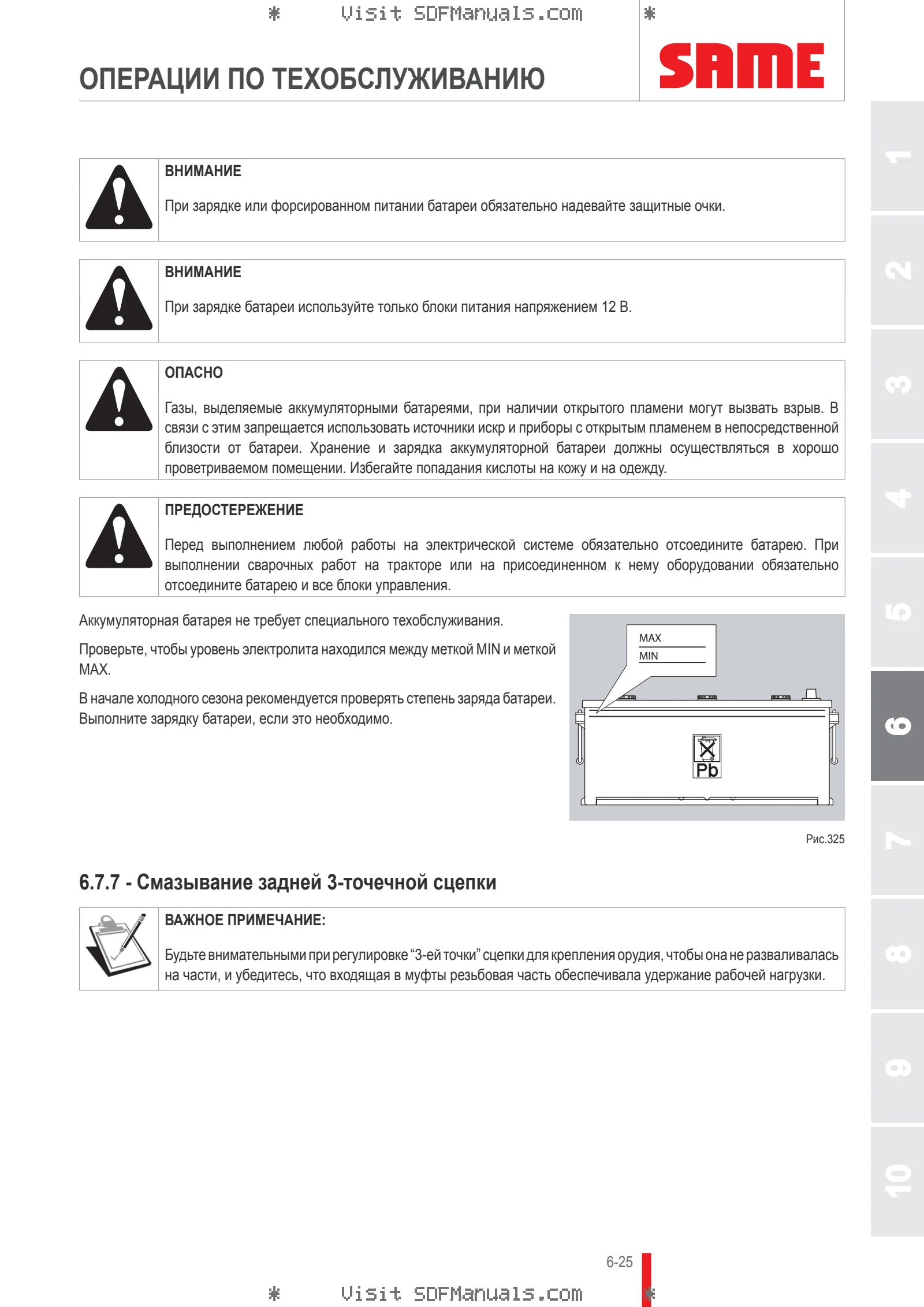

- Проверка батареи
- Смазывание задней 3-точечной сцепки
- Проверка колес и шин
Техобслуживание через 100 часов работы – 1-й техосмотр
- Проверка тормозного пути
- Проверка натяжения ремней (ремня) двигателя
- Замена моторного масла
- Замена патрона фильтра моторного масла
- Проверка и чистка радиаторов
- Замена топливного фильтра и фильтра-сепаратора
- Проверка рычага стояночного тормоза – рычага системы Park Brake
- Проверка уровня жидкости в системе стеклоомывателя
- Очистка фильтров системы вентиляции кабины
- Проверка труб подачи масла – Гидростатическое рулевое управление
Техобслуживание через каждые 250 часов работы
- Проверка уровня масла в переднем мосте (4RM)
- Проверка уровня масла в коробке вала отбора мощности
Техобслуживание через каждые 500 часов
- Замена масляных фильтров коробки передач, системы гидростатического рулевого
- Проверка системы блокировки дифференциалов
- Замена фильтра в магистрали возврата масла от системы гидростатического
- Проверка системы торможения с клапаном «safety brakes»
- Замените масло и фильтрующий элемент переднего ВОМ и чистите фильтр с
Техобслуживание через каждые 1000 часов работы или не менее одного раза в год
- Техобслуживание насоса для впрыска топлива
- Чистка воздушного фильтра двигателя – Замена патрона фильтра и внутреннего
- Техобслуживание стартер
- Удаление воздуха из гидравлической системы передних и задних тормозов
- Техобслуживание системы отопления кабины
- Техобслуживание системы кондиционирования воздуха в кабине
- Стравливание воздуха из гидравлической системы сцепления
Техобслуживание, выполняемое через каждые 1000 часов и не реже чем один раз в два
- Замена охлаждающей жидкости и промывка системы
- Замена масла в трансмиссии
- Замена масла в ступицах передних колес (2RM)
- Замена масла дифференциала и боковых редукторов (4RM)
- .U.0271.ru.0.05-EXPLORER3 85 VIII VIII307.U.0271.ru.0.05-EXPLORER3 85 VIII VIII 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
- .U.0271.ru.0.05-EXPLORER3 85 IX IX307.U.0271.ru.0.05-EXPLORER3 85 IX IX 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
Буксировка трактора
- Буксировка трактора при включенном двигателе
- Буксировка при выключенном двигателе
- Безопасная транспортировка трактора
- Подъем трактора
- Диагностика неисправностей двигателя
- Диагностика неисправностей коробки передач
- Диагностика неисправностей переднего и заднего ВОМ
- Диагностика неисправностей переднего привода
- Диагностика неисправностей тормозов
- Диагностика неисправностей подъемного устройства
- Диагностика неисправностей гидравлической системы
- Диагностика неисправностей гидравлических распределителей
- Диагностика неисправностей кабины трактора
- Диагностика неисправностей электрической системы
- Диагностика неисправностей трактора
Сигналы тревоги трансмиссии и гидравлического реверса
- Отображение сигналов тревоги
Сигналы тревоги на панели приборов
- Отображение сигналов тревоги
- Самодиагностика светового индикатора ВОМ
КОЛЕСА
Введение
- Общие сведения о шинах
- Прокол шины
Комбинации шин

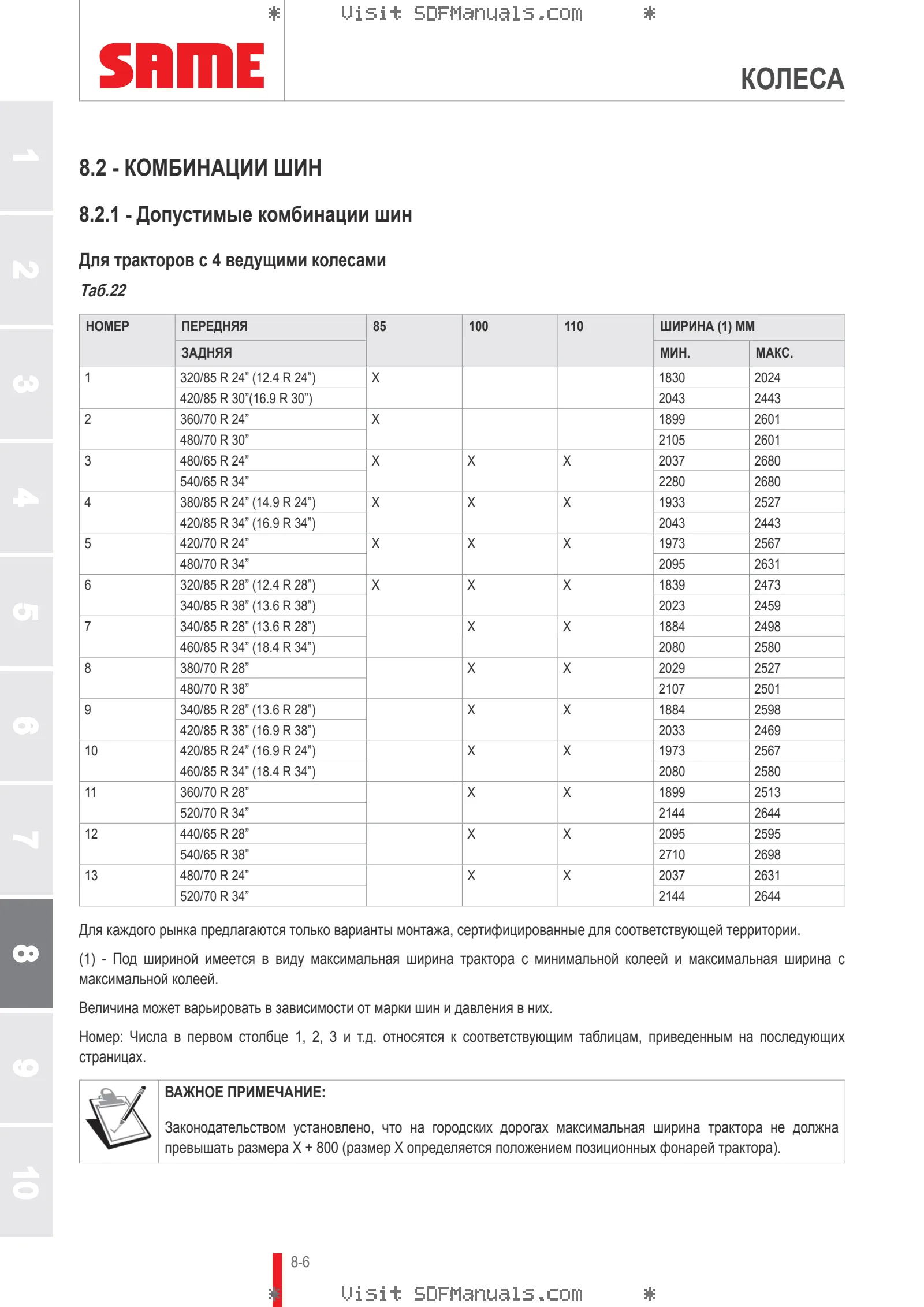

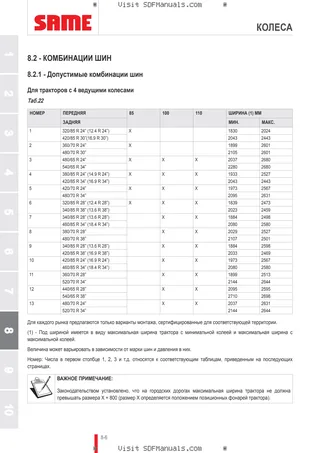

- Допустимые комбинации шин
Вычисление колеи
- Минимальная колея
- Регулировка колеи
- Регулировка положения передних крыльев (2RM)
- Регулировка положения передних крыльев
Балласт
- Перемещение балласта
- Балласт для трактора
- Передний балласт с чугунными плитами
- Передний балласт в виде монолитного блока (EXPLORER3 85 -> 16001,EXPLORER3
- Передний балласт в виде монолитного блока (EXPLORER3 100 -> 20001,EXPLORER3
- Балластировка колес металлическими дисками
- Балластировка колес водой
- .U.0271.ru.0.05-EXPLORER3 85 X X307.U.0271.ru.0.05-EXPLORER3 85 X X 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
- > 20001,EXPLORER3 100 -> 16001,EXPLORER3 110 -> 5001)
- > 1001)
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Аккумуляторная батарея
- Аккумулятор
Коробка плавких предохранителей
- Коробка предохранителей
- Обозначения символов предохранителей и реле
Фонари для дорожного движения
- Фонари для езды по дороге
- Регулирование передних фар при проезде по дороге
- Фонари для движения по дороге – Модификация для Северной Америки
Рабочие прожекторы
- Рабочие прожектора для тракторов с платформой
- Рабочие прожекторы для тракторов с кабиной
- Лампа внутреннего освещения кабины
Дополнительные принадлежности
- Монтаж дополнительных электронных устройств и/или компонентов
- Электрические разъемы
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Сертификат соответствия
Технические данные
- Технические данные
- Технические характеристики топлива
- Технические характеристики биотоплива
- Охлаждающая жидкость
- Уровень шума
- Вибрация, передаваемая на место водителя
Габаритные размеры и вес
- Габаритные размеры и вес трактора
Схемы крепления оборудования
- Схема отверстий для крепления навесных устройств
- .U.0271.ru.0.05-EXPLORER3 85 XI XI307.U.0271.ru.0.05-EXPLORER3 85 XI XI 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
- .U.0271.ru.0.05-EXPLORER3 85 XII XII307.U.0271.ru.0.05-EXPLORER3 85 XII XII 2/19/2010 4:55:07 PM2/19/2010 4:55:07 PM
