Panoramica del documento
Manuale operatore per SAME EXPLORER³ 85 → ZKDL1302W0TS16001 della famiglia EXPLORER³ (STAGE 3A). PDF digitale in Italiano di 374 pagine.
L'indice originale comprende 63 sezioni e 233 argomenti dettagliati e consente di verificare con chiarezza i sistemi e le procedure trattati in questa edizione.
- IDENTIFICAZIONE
- SICUREZZA
- CONOSCENZA DEL TRATTORE
- ,EXPLORER3 110 -> 1001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 5001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 110 -> 5001)
- ,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 1001)
- IMPIEGO DEL TRATTORE
- > 5001)
- RICOVERO DEL TRATTORE
- OPERAZIONI DI MANUTENZIONE
- DIAGNOSI DEGLI INCONVENIENTI
Dettagli del documento
- Marchio: SAME
- Famiglia: EXPLORER³ (STAGE 3A)
- Modello: EXPLORER³ 85
- Numero di serie iniziale: ZKDL1302W0TS16001
- Tipo di documento: Manuale operatore
- Lingua: Italiano
- Pagine: 374
- Dimensione del file: 24.51 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie iniziale della macchina corrispondano a EXPLORER³ 85 → ZKDL1302W0TS16001.
Indice completo
IDENTIFICAZIONE
- Elenco matricole modelli
Targhette di identifi cazione
- Targhette identifi cative del trattore
- Numero di matricola del trattore
- Numero di matricola del motore
- Targhetta identifi cativa del motore
- Targhetta identifi cativa della struttura di sicurezza
Parti di ricambio originali
- L’ordinazione dei pezzi deve essere corredata dalle seguenti indicazioni:
Garanzia
- Consegna e installazione
- Procedura di garanzia
- Trasferimento
- Assistenza post-garanzia
SICUREZZA
- Introduzione
Consigli pratici per operare in sicurezza
- Proteggere l’ambiente
- Regole generali di sicurezza
Prevenzione infortuni e sicurezza personale
- Indumenti ed equipaggiamenti antinfortunistici
- Esposizione al rumore
- Dispositivi di protezione e di sicurezza
- Controllo del trattore ed attrezzi
- Salita e discesa dal trattore
- Stazionamento del trattore
- Pulizia del trattore
Funzionamento
- Avviamento
- Controllo spie
- Fluidi per l’avviamento
- Attrezzature ausiliarie
- Traino in sicurezza
- Circolazione su strade pubbliche
- Ribaltamento
- Manutenzione
Arco di sicurezza
- Struttura protettiva in caso di ribaltamento (R.O.P.S.)
- Struttura protettiva contro la caduta di oggetti (F.O.P.S.)
- Struttura di protezione per l’operatore (O.P.S.)
- Utilizzo di sostanze pericolose
Cabina di sicurezza
- Struttura protettiva in caso di ribaltamento (R.O.P.S.)
- Uscite di emergenza
- Struttura protettiva contro la caduta di oggetti (F.O.P.S.)
- Struttura di protezione per l’operatore (O.P.S.)
- Utilizzo di sostanze pericolose
Messa fuori servizio e smaltimento del trattore
- Messa fuori servizio del trattore
- Rottamazione\smaltimento del trattore
Targhette di sicurezza
- Targhette adesive di sicurezza
CONOSCENZA DEL TRATTORE
Viste esterne del trattore
- Viste esterne del trattore con arco di sicurezza
- Viste esterne per trattori con cabina standard
- Viste esterne per trattori con cabina con tetto ad alta visibilità
Accesso al posto di guida
- Accesso al posto di guida per trattori con piattaforma e arco di sicurezza
- Accesso al posto di guida per trattori dotati di cabina
Sedile operatore
- Sedili operatore
- Sedile tipo “GRAMMER MSG83/721” con sospensione meccanica e rivestimento in PVC
- Sedile tipo “GRAMMER MSG83/721” con sospensione meccanica e rivestimento in tessuto
- Sedile tipo “GRAMMER MSG83/7L” con sospensione meccanica e rivestimento in PVC
- Sedile tipo “GRAMMER MSG83/7L” con sospensione meccanica e rivestimento in tessuto
- Sedile tipo “GRAMMER MSG83/8” con sospensione pneumatica e rivestimento in tessuto
- Cintura di sicurezza
- Seggiolino passeggero (EXPLORER3 85 -> 20001,EXPLORER3 100 ->
- Cinture di sicurezza per seggiolino secondo conducente
Volante di guida
- Volante di guida
Specchi retrovisori
- Specchi retrovisori esterni
Strumenti e comandi del trattore
- Strumenti e comandi del trattore
- Quadro strumenti (EXPLORER3 85 -> 16001,EXPLORER3 100 -> 16001,EXPLORER3 110
- Quadro strumenti
- Interruttori sul cruscotto
- Comandi al volante
- Plancia destra
- Comandi nel sottotetto – lato sinistro
- Comandi nel sottotetto – lato destro
- Impianto di ventilazione
- Impianto di riscaldamento
- Impianto di condizionamento
- Filtro aria cabina
- Cabina
- Triangolo per la segnalazione di pericolo
- Cuneo
- Cassetta porta attrezzi
Altri comandi
- Pedali di comando
- Pedale comando frizione
- Pedale comando freni
- Comando freno di stazionamento (EXPLORER3 85 -> 16001,EXPLORER3 85 ->
- Comando Park Brake (EXPLORER3 110 -> 1001)
- Pedale acceleratore
- Comando manuale acceleratore elettronico
- Comandi della trasmissione per trattori con inversore meccanico (EXPLORER3 85 ->
- Comandi della trasmissione per trattori con inversore idraulico (EXPLORER3 85 ->
- ,EXPLORER3 110 -> 1001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 5001)
- ,EXPLORER3 100 -> 16001,EXPLORER3 110 -> 5001)
- ,EXPLORER3 100 -> 20001,EXPLORER3 110 -> 1001)
IMPIEGO DEL TRATTORE
Introduzione
- Motore – prime 50 ore di lavoro
Avviamento – Arresto del motore
- Avviamento del motore
- Arresto del motore
- Sovralimentazione mediante turbocompressore
Trasmissione
- Trasmissione
- Inversore meccanico (EXPLORER3 85 -> 16001,EXPLORER3 100 -> 16001,EXPLORER3
- Inversore idraulico (EXPLORER3 85 -> 20001,EXPLORER3 100 -> 20001,EXPLORER3 110
Trazione anteriore – Bloccaggio differenziale
- Inserimento trazione anteriore
- Bloccaggio dei differenziali, anteriore e posteriore
Frenatura
- Freni, Valvola “SEPARATE BRAKES”
- Frenatura idraulica per rimorchio
- Dispositivo di frenatura misto automatico-pneumatico
Presa di potenza posteriore
- Presa di potenza
- Presa di potenza posteriore (540-1000 giri/min)
- Presa di potenza “MODO ECONOMICO”
- Presa di potenza sincronizzata
Presa di potenza anteriore
- Presa di potenza anteriore (1000 giri/min)
Sollevatore idraulico posteriore
- Sollevatore idraulico

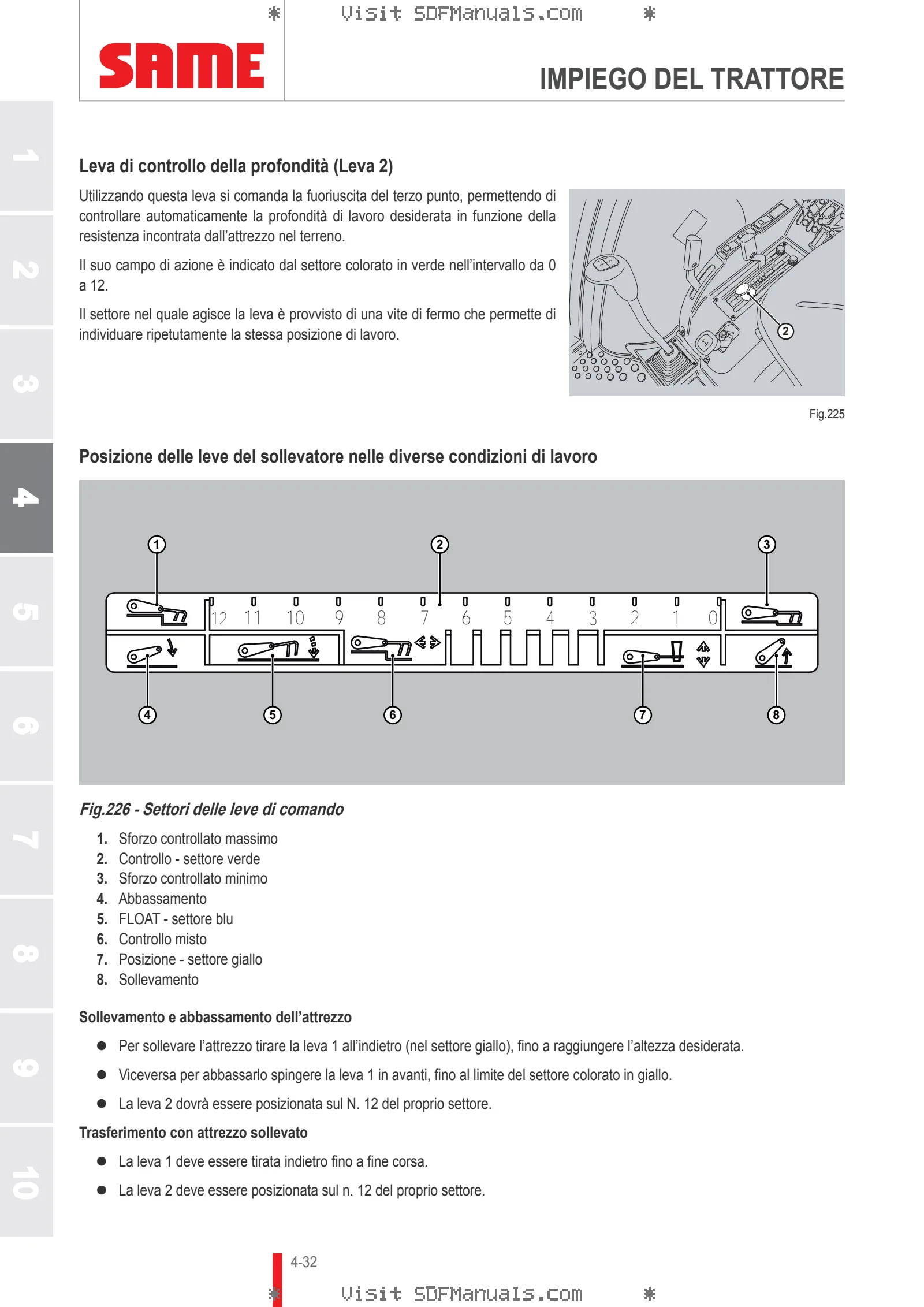

- Sollevatore posteriore a comando meccanico «LOAD SENSING»
Sollevatore idraulico anteriore
- Sollevatore anteriore
Attacco a tre punti
- Attacco a tre punti
Sistema idraulico
- Sistema idraulico
- Distributore idraulico ausiliario
- Tipologie del distributore idraulico ausiliario
- Comandi del distributore idraulico ausiliario
- Corrispondenza tra le leve di comando e le vie idrauliche posteriori
- Comportamento del fl usso dell’olio all’interno del circuito idraulico di collegamento tra vie
Dispositivi di traino
- Dispositivi di traino
- Barra di traino di categoria “A”
- Barra di traino forata categoria II
- Gancio di traino di categoria “C”
- Gancio di traino di categoria “C” con regolazione rapida in altezza
- Gancio di traino di categoria “C” versione Italia
- Gancio di traino categoria “D”
- Gancio di traino categoria “D2”
- Gancio di traino categoria “D3”
- Gancio di traino “CEE”
- Gancio di traino “CEE” automatico
- Gancio di traino versione Austria
- Gancio e barra di traino PICK-UP HITCH meccanico
- Gancio e barra di traino PICK-UP HITCH idraulico
- Gancio di traino versione Francia
- Gancio di traino anteriore
- > 5001)
RICOVERO DEL TRATTORE
- Operazioni da compiere prima di mettere il trattore in garage per un periodo lungo
- Preparazione del trattore prima di essere utilizzato dopo un lungo periodo di inattività
OPERAZIONI DI MANUTENZIONE
Operazioni di manutenzione
- Intervalli di manutenzione
- Fluidi – Lubrifi canti e quantitativi di riferimento
- Tagliandi di manutenzione
- Tabella di manutenzione ed ispezione
Accesso al vano motore
- Accesso vano motore
Intervento giornaliero
- Ispezione generale del trattore
- Controllo del livello olio motore
- Controllo liquido refrigerante
- Controllo livello del combustibile
- Spurgo dell’aria dal circuito di alimentazione combustibile
- Controllo impianto elettrico
Manutenzione ogni 50 ore
- Controllo livello olio trasmissione
- Ingrassaggio ponte posteriore
- Ingrassaggio assale anteriore (2RM)
- Ingrassaggio ponte anteriore (4RM)
- Controllo livello olio serbatoio frizione e freni
- Controllo batteria
- Ingrassaggio attacco a 3 punti posteriore
- Controllo ruote e pneumatici

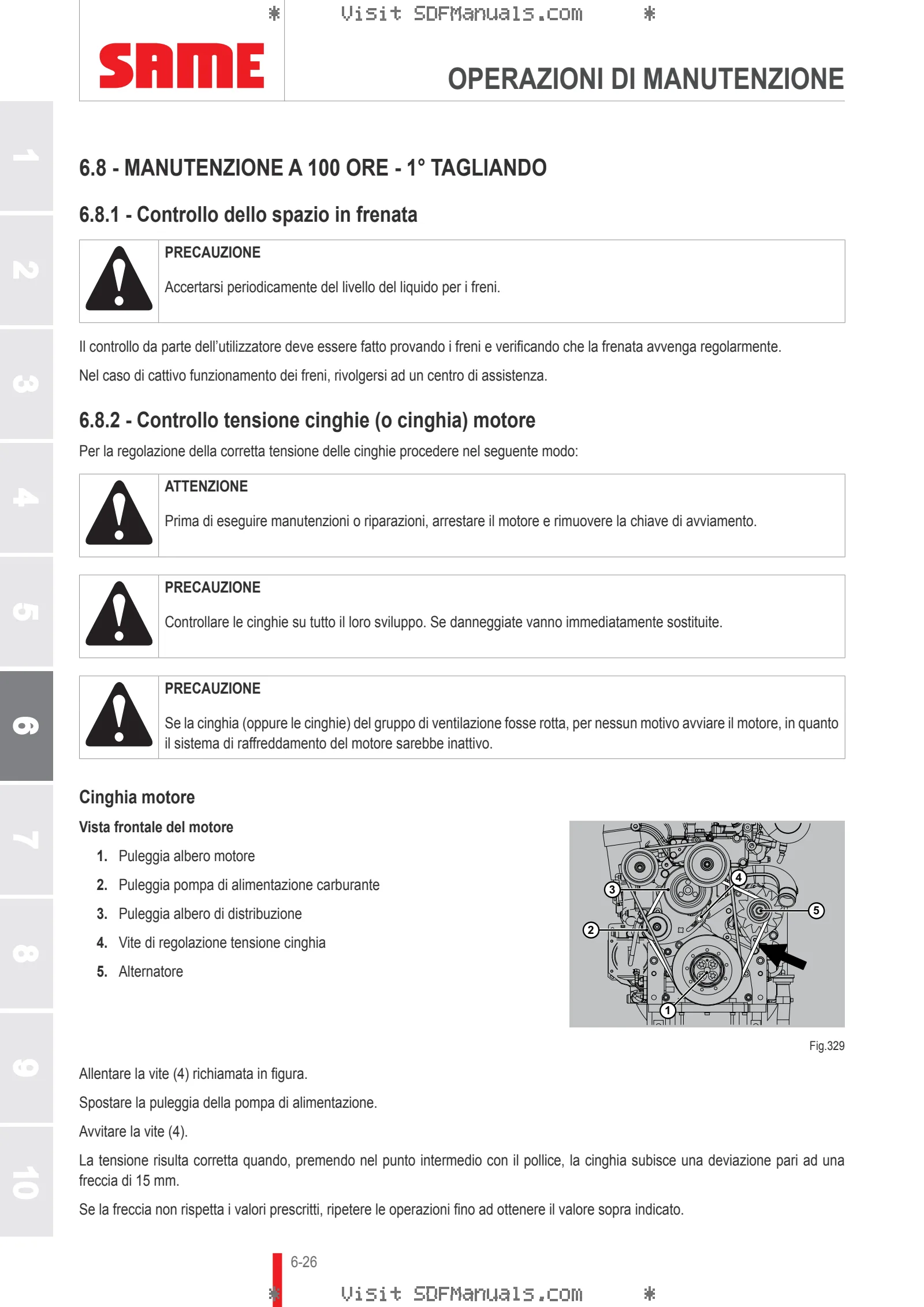

Manutenzione a 100 ore – 1° Tagliando
- Controllo dello spazio in frenata
- Controllo tensione cinghie (o cinghia) motore
- Sostituzione olio motore
- Sostituzione cartuccia fi ltro olio motore
- Controllo pulizia radiatori
- Sostituzione fi ltro combustibile e fi ltro decantatore
- Controllo leva freno di stazionamento – comando Park Brake
- Controllo impianto lavacristalli
- Pulizia fi ltri impianto di ventilazione della cabina
- Controllo tubazioni olio – Guida idrostatica
Manutenzione ogni 250 ore
- Controllo livello olio ponte anteriore (4RM)
- Controllo livello olio presa di forza anteriore
Manutenzione ogni 500 ore
- Sostituzione fi ltri olio cambio, guida idrostatica, sollevatore
- Controllo sistema di bloccaggio dei differenziali
- Sostituzione fi ltro olio del circuito in ritorno dalla guida idrostatica per trattori dotati di
- Controllo sistema di frenatura con valvola safety brakes
- Sostituzione olio e cartuccia fi ltro olio presa di potenza anteriore e pulizia fi ltro in rete
Manutenzione ogni 1000 ore o almeno una volta l’anno
- Manutenzione pompa iniezione carburante
- Pulizia fi ltro aria motore – Sostituzione cartuccia fi ltro aria e cartuccia sicurezza interna
- Manutenzione motorino di avviamento
- Spurgo dell’aria del circuito idraulico dei freni anteriori e posteriori
- Manutenzione dell’impianto di riscaldamento della cabina
- Manutenzione dell’impianto di condizionamento della cabina
- Spurgo dell’aria dal circuito idraulico della frizione
Manutenzione ogni 1000 ore o almeno una volta ogni due anni
- Sostituzione liquido refrigerante e lavaggio del circuito
- Sostituzione olio trasmissione
- Sostituzione olio mozzo ruote anteriore (2RM)
- Sostituzione olio differenziale, olio gruppo epicicloidale e olio riduttori laterali (4RM)
DIAGNOSI DEGLI INCONVENIENTI
Traino del trattore
- Traino con motore acceso
- Traino con motore spento
- Trasporto in sicurezza del trattore
- Sollevamento del trattore
- Diagnosi degli inconvenienti del motore
- Diagnosi degli inconvenienti del cambio
- Diagnosi degli inconvenienti della presa di potenza anteriore e posteriore
- Diagnosi degli inconvenienti della trazione anteriore
- Diagnosi degli inconvenienti dei freni
- Diagnosi degli inconvenienti del sollevatore
- Diagnosi degli inconvenienti dell’impianto idraulico
- Diagnosi degli inconvenienti dei distributori idraulici
- Diagnosi degli inconvenienti della cabina
- Diagnosi degli inconvenienti dell’impianto elettrico
- Diagnosi degli inconvenienti del trattore
Allarmi trasmissione e inversore idraulico
- Visualizzazione degli allarmi
Allarmi cruscotto

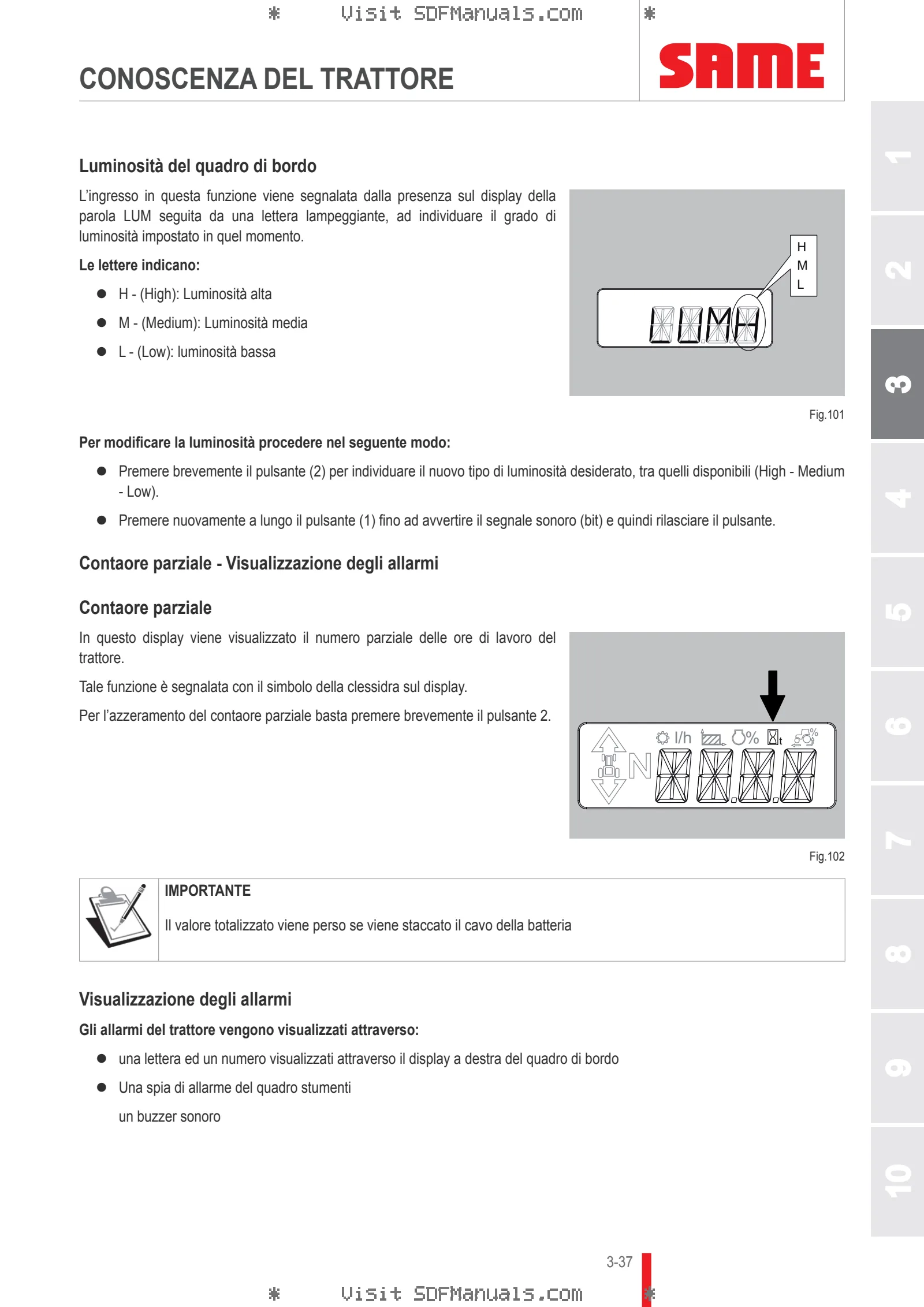

- Visualizzazione degli allarmi
- Autodiagnosi della spia della P.T.O.
RUOTE
Introduzione
- Informazioni generali su i pneumatici
- Foratura del Pneumatico
Accoppiamento pneumatici

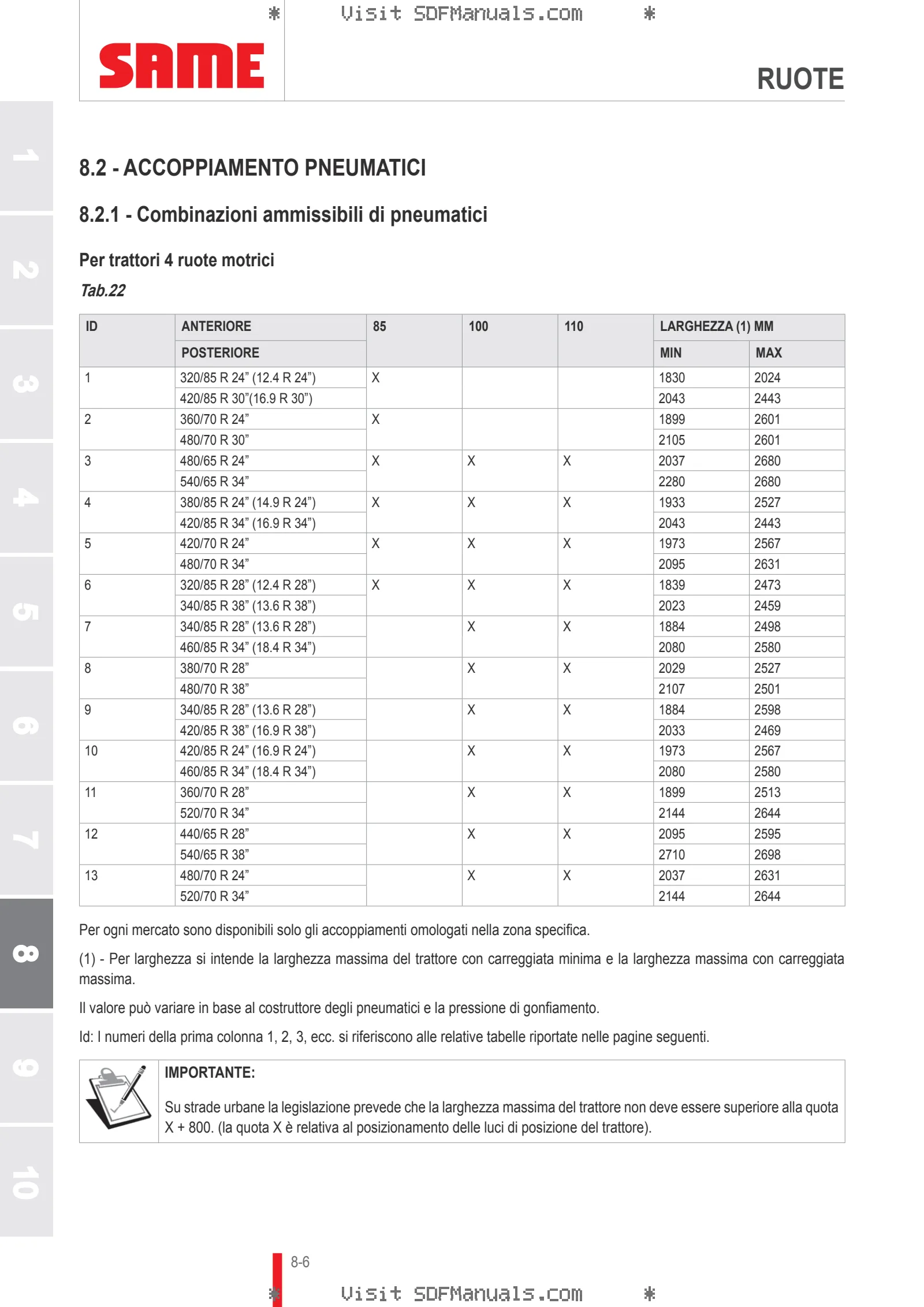

- Combinazioni ammissibili di pneumatici
Calcolo carreggiate
- Carreggiata minima
- Regolazione della carreggiata
- Regolazione dei parafanghi anteriori (2RM)
- Regolazione dei parafanghi anteriori
Zavorre
- Movimentazione zavorre
- Zavorra per trattore
- Zavorra anteriore con blocchi in ghisa
- Zavorra anteriore in blocco monolitico (EXPLORER3 85 -> 16001,EXPLORER3 85 ->
- Zavorra anteriore in blocco monolitico (EXPLORER3 100 -> 20001,EXPLORER3 110 ->
- Zavorra per ruote con dischi metallici
- Zavorra per ruote con acqua nei pneumatici
- ,EXPLORER3 100 -> 16001,EXPLORER3 110 -> 5001)
- )
IMPIANTO ELETTRICO
Batteria
- Batteria
Scatola portafusibili
- Scatola portafusibili
- Legenda simboli fusibili e rele
Luci per la circolazione stradale
- Luci per la circolazione stradale
- Regolazione dei proiettori anteriori per la circolazione stradale
- Luci per la circolazione stradale versione Nord America
Luci di lavoro
- Luci di lavoro per trattori con piattaforma
- Luci di lavoro per trattori con cabina
- Luce illuminazione interna della cabina
Accessori
- Installazione supplementare di apparecchiature e/o componenti elettronici
- Prese elettriche
DATI TECNICI
- Dichiarazione di conformità
Dati tecnici della macchina
- Dati tecnici
- Caratteristiche tecniche del carburante
- Caratteristiche tecniche dei biocombustibili
- Liquido refrigerante
- Rumorosità
- Vibrazioni riferite al posto di guida
Dimensioni e pesi
- Dimensioni e pesi del trattore
Schemi per attacco attrezzature
- Schema delle forature per attacco attrezzi
