Instrukcja warsztatowa

IRON 180

€55

This document in other languages

SKU: SAME.W.CI3.c0237977a13e.pl Category:

Instrukcja warsztatowa for SAME IRON 180 from the IRON family. Digital PDF in Polish with 536 pages.

SKU: SAME.W.CI3.c0237977a13e.pl
Category:

Przegląd dokumentu

Instrukcja warsztatowa for SAME IRON 180 from the IRON family. Digital PDF in Polish with 536 pages.

Odpowiedni polski spis treści zawiera 26 sekcji i 142 osobnych tematów.

Główne zawarte sekcje

  • Wprowadzenie
  • Bezpieczeństwo
  • Charakterystyka techniczna
  • Sposób przeprowadzania interwencji
  • Service Info

Szczegóły dokumentu

  • Marka: SAME
  • Rodzina: IRON
  • Model: IRON 180
  • Typ dokumentu: Instrukcja warsztatowa
  • Język: Polski
  • Strony: 536
  • Rozmiar pliku: 78.20 MiB
  • Format: Cyfrowy plik PDF do pobrania

Zgodność

Przed zakupem sprawdź, czy model i kod referencyjny Twojej maszyny są zgodne z SAME IRON 180.

Pełny spis treści

  • Wprowadzenie
    • Momenty dokręcania
  • Bezpieczeństwo
    • Wstęp
      • Istotne wskazówki dotyczące bezpieczeństwa
    • Ważne informacje dotyczące bezpieczeństwa
      • Rozpoznawanie zagrożeń
      • Wskazówki dla osób będących w kontakcie z ciągnikiem
    • Zasady bezpieczeństwa
      • Ryzyko podczas przygotowania ciągnika
      • Zagrożenia podczas konserwacji
      • Praca przy układach maszyny
      • Specjalne procedury demontażu/montażu/kontroli
    • Piktogramy bezpieczeństwa
      • Wymiana piktogramów dotyczących bezpieczeństwa
    • Zagrożenia dla środowiska
      • Zagrożenia związane ze środowiskiem roboczym
  • Charakterystyka techniczna
    • Silnik
      • Dane techniczne
      • Schemat regulacji luzu zaworowego
      • Kolejność dokręcania śrub głowicy cylindra.
      • Ustalenie prawidłowej grubości podkładki do ustawienia początku kąta wlotu
      • Ustalenie prawidłowej grubości podkładki do ustawienia kąta wlotu, silnik BFM 1012
      • Ustalenie prawidłowej grubości podkładki do ustawienia kąta wlotu, silnik BFM 1013
      • Wyznaczanie ogólnych wielkości wymiarów
      • Wyjaśnienie symboli
    • Przekładnia
      • Przekładnia
      • W.O.M. tylnego
    • Tylny most napędowy
      • Most napędowy tylny
    • Most przedni
      • Most przedni
      • Most przedni
      • Most przedni
  • Sposób przeprowadzania interwencji
    • B0 – Silnik
      • Wymagane narzędzia
      • Zespół montażowy
      • Ciśnienie sprężania
      • Ponowny montaż silnika – Przewód przegubowy ssący
      • Ponowny montaż silnika – Przewód przegubowy powietrza doładowania
      • Ponowny montaż silnika – Alternator
      • Wymiana pierścieni uszczelniających kompletnego silnika
      • Demontaż i ponowny montaż WOM
      • Koło zębate koronowe/ koło zamachowe
      • Demontaż silnika

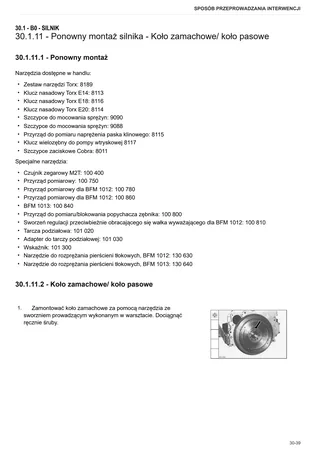

      • Ponowny montaż silnika – Koło zamachowe/ koło pasowe
      • Blok cylindrów – cylindry
      • Osłona przednia/miska olejowa
      • Ponowny montaż silnika – Osłona napędu rozrządu
      • Ponowny montaż silnika – Osłona popychaczy
      • Ponowny montaż silnika – Turbosprężarka
      • Ponowny montaż silnika – Przewód powrotny oleju/ przewód tłoczny oleju
      • Wał korbowy
      • Korbowód
      • Tłok
      • Podstawa dźwigni zaworowej
      • Chłodnica oleju
      • Pompa paliwowa
      • Wtryskiwacz
      • Popychacz zębnika
      • Termostat
      • Pompa płynu chłodzącego
      • Wentylator chłodzący
      • Wałek wyważający
      • Głowice cylindrów
      • wału rozrządu
      • Obudowa napędu rozrządu
    • C0 – Akcesoria silnika
      • Ponowny montaż silnika – Silnik rozrusznika
      • Sprężarka powietrza
      • Napęd pompy hydraulicznej
      • Pompa hydrauliczna z kołnierzem mocującym
    • D0 – Przekładnia
      • Wymiana oleju przekładniowego
      • Kontrola poziomu oleju przekładniowego
      • Wymiana filtra oleju skrzyni biegów i tylnej osi
      • Sprzęgło podatne
      • Wał napędowy – Wał podwójnego napędu
      • Oddzielenie podzespołów przekładni napędowych
      • Demontaż pokrywy łożyska
      • Demontaż sprzęgła A/C
      • Demontaż sprzęgła B/D
      • Demontaż sprzęgła F/G

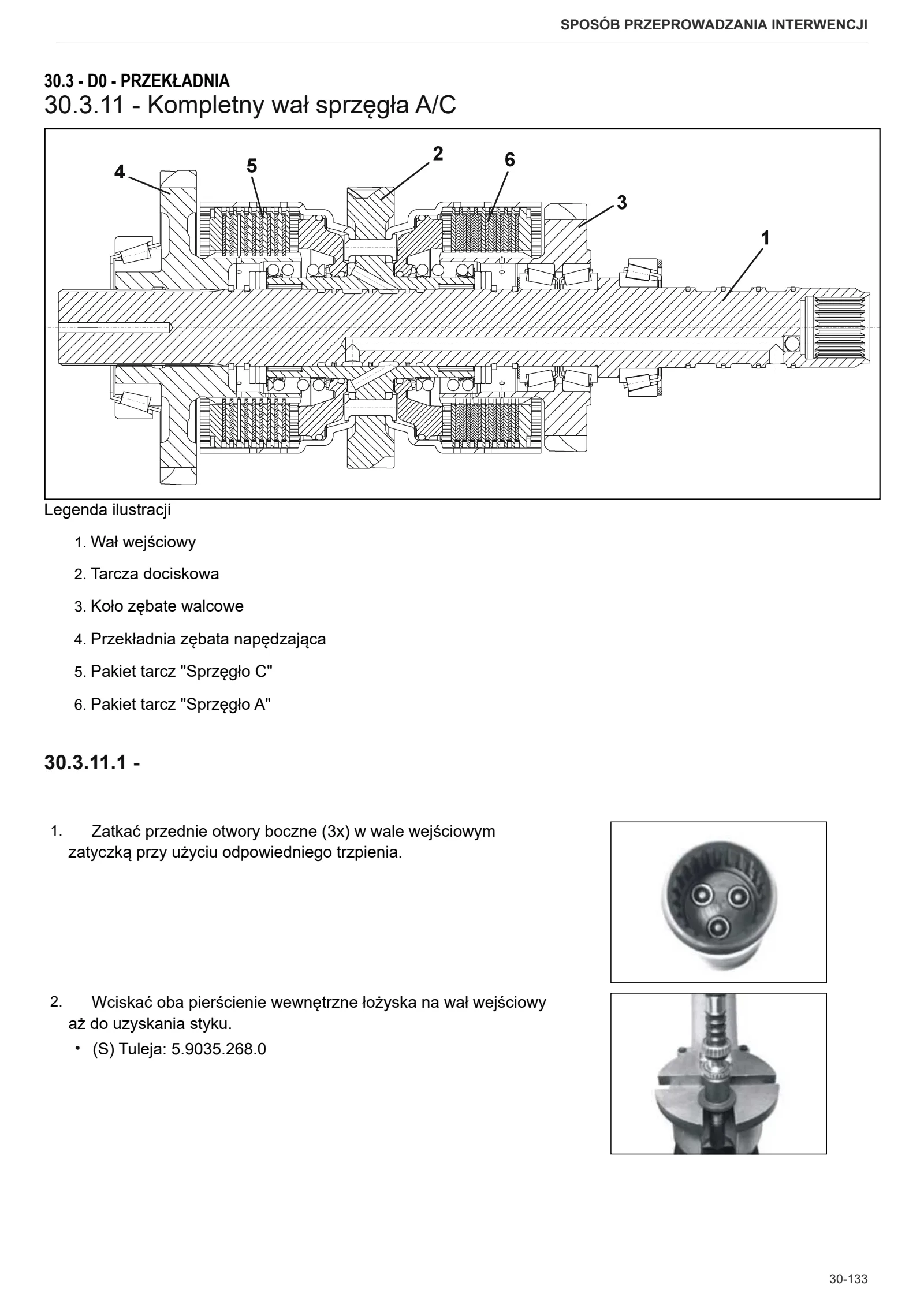

      • Kompletny wał sprzęgła A/C
      • Kompletny wał sprzęgła B/D
      • Kompletny wał sprzęgła F/G
      • Demontaż obudowy sprzęgła
      • Montaż wstępny obudowy sprzęgła
      • Demontaż głównej przekładni napędowej
      • Demontaż napędu koła przedniego
      • Montaż wstępny sprzęgła napędu koła przedniego
      • Demontaż superreduktora
      • Demontaż sprzęgła głównego
      • Montaż wstępny sprzęgła głównego
      • Demontaż centralki (mechanicznej)
      • Demontaż wału głównego
      • Demontaż wału pośredniego
      • Demontaż przekładni zębatej napędzającej pompy
      • Montaż wstępny obudowy przekładni napędowej
      • Ponowny montaż przekładni zębatej napędzającej pompy
      • Montaż wstępny wału pośredniego
      • Montaż wstępny wału głównego i jego instalacja na obudowie przekładni napędowej
      • Montaż centralki (część mechaniczna)
      • Montaż kompletnego sprzęgła głównego i superreduktora
      • Ponowny montaż zaworu proporcjonalnego (sprzęgło główne)
      • Montaż przekładni napędowej powershift na głównej przekładni napędowej i regulacja skoku superreduktora
      • Montaż wstępny i montaż napędu pompy
      • Demontaż centralki hydraulicznej

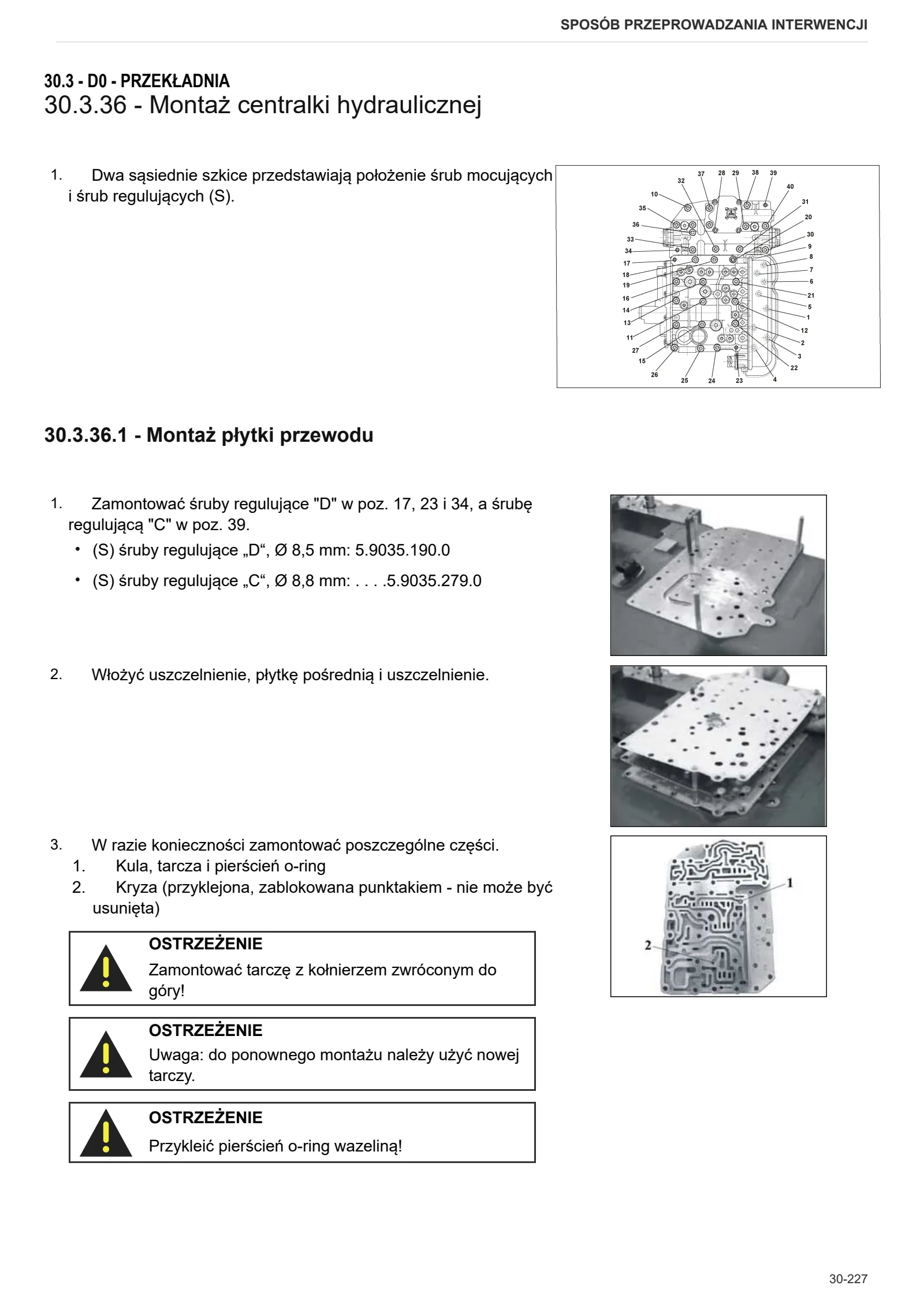

      • Montaż centralki hydraulicznej
      • Zdalne sterowanie
      • Montaż kompletnego mostu tylnego na obudowie przekładni napędowej
      • Montaż instalacji doprowadzającej olej
    • F0 – Przedni most napędowy
      • Wyszukiwanie usterek
      • Zbieżność – kąt skrętu – próby po montażu
      • Zespół cylindrów układu kierowniczego
      • Zespół półosi
      • Zespół mechanizm różnicowy – zawieszenie
      • Demontaż zespołu mechanizmu różnicowego – Wersja ML
      • Demontaż zespołu mechanizmu różnicowego – Wersja LS
      • Kontrola przekładni stożkowej
      • Zespół kołnierza
      • Zespół koła zębatego
      • Zespół przekładni planetarnej
      • Zespół przekładni planetarnej
      • Zespół piasty koła
      • Zespół hamulca
    • L0 – Instalacja elektryczna
      • Zespół czujnika położenia skrętu
  • Service Info
    • A0 – CIĄGNIK
      • Diagnostyka – Opłata 2026
      • Usługi posprzedażne – Opłata 2026
      • PRZEWODNIK WYSZUKIWANIA WIADOMOŚCI SERWISOWYCH
      • Diagnostyka – Opłata 2025
      • Usługi posprzedażne – Opłata 2025
      • Subskrypcja na diagnostykę 2023
      • Subskrypcja na diagnostykę 2024
      • Subskrypcja na diagnostykę 2022
      • Subskrypcja na diagnostykę 2021
      • Subskrypcja posprzedażowa 2024
      • Subskrypcja posprzedażowa 2023
      • Subskrypcja posprzedażowa 2022
      • Subskrypcja posprzedażowa 2021
      • Subskrypcja posprzedażowa 2019
      • SDF Parts i SDF Service DVV 04/2014, wersja 26
      • Diagnostyka – Opłata 2020
      • Usługi posprzedażne – Opłata 2020
      • Usługi posprzedażne – Opłata 2018
      • Service i Części zamienne – Opłata 2017
    • B0 – SILNIK
      • Płukanie obwodu układu smarowania
      • Specyfikacje oleju silnikowego Deutz AG
    • C0 – AKCESORIA SILNIKA
      • Protokół diagnostyczny AdBlue – pływakowy wskaźnik poziomu
      • Narzędzie do filtra i filtra wstępnego p/n części 5.9035.865.0
    • F0 – MOST PRZEDNI
      • Sprawdzić zużycie przegubów układu kierowniczego przedniej osi
      • Procedura kontroli zachowania układu kierowniczego
    • G0 – NADWOZIE – KABINA
      • Układ klimatyzacji – ponowne nabijanie
    • H0 – UKŁAD HYDRAULICZNY I PNEUMATYCZNY
      • Zestaw hamulców hydraulicznych przyczepy CUNA (TYP WŁOSKI)
      • Single connection hydraulic braking kit availability update – only for EUROPEAN market
    • L0 – INSTALACJA ELEKTRYCZNA
