Présentation du document
Manuel d'atelier pour LAMBORGHINI ZF TPT 16-18-20, famille Tractor components – Transmission – ZF. Téléchargement PDF numérique en français de 237 pages.
La table des matières française correspondante comprend 6 sections et 88 sujets individuels.
Principales sections incluses
- Transmission
Détails du document
- Marque: LAMBORGHINI
- Famille: Tractor components – Transmission – ZF
- Modèle: ZF TPT 16-18-20
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 237
- Taille du fichier: 260.62 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à LAMBORGHINI ZF TPT 16-18-20.
Table des matières complète
Transmission
Introduction
- Conception et fonction de la transmission
- Disposition de l’essieu arrière
- Embrayage principal
- Capteurs
- Commutateurs et vannes
- Changement de gamme automatique
- Branchements
- Débit de puissance
- Arbre PTO
- Traction avant avec changement de vitesse
- Schéma hydraulique
- Points de mesure
Données techniques
- Données de transmission
- Plaque signalétique
- Unité de commande électronique de la transmission EST-57A
- Unité de contrôle électronique de la transmission EC3
- Diagnostic des défauts de l’unité de commande électronique de la transmission
- Modes de fonctionnement de l’unité de commande de la transmission
- Vidange d’huile
- Vérification du niveau d’huile
- Lubrification

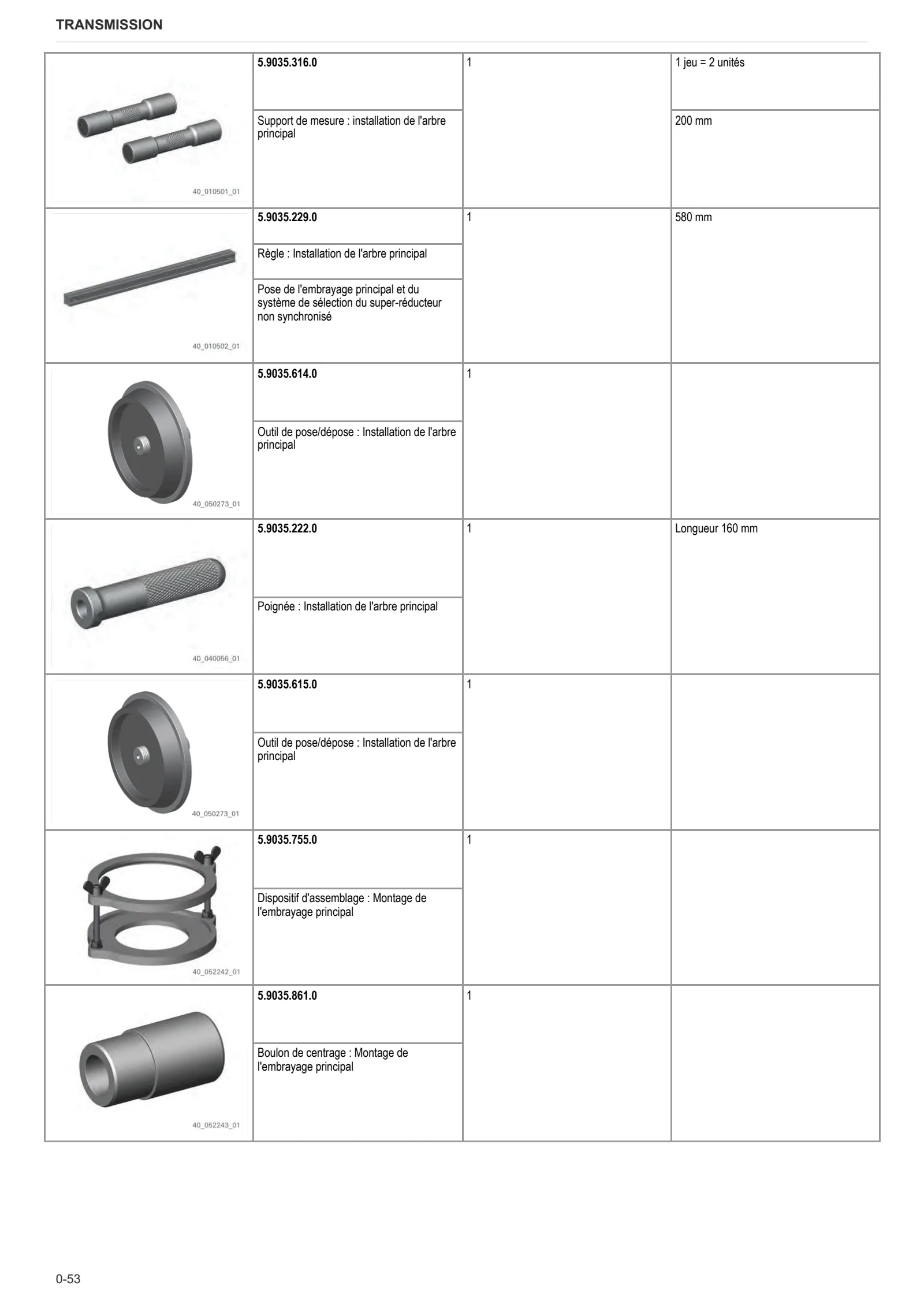

Outils spéciaux
- Outillage spécial
- Outils et dispositifs standards
- Fournitures de service et matériaux auxiliaires
Démontage
- Vidange d’huile
- Dépose du circuit électronique et de l’unité de commande de la transmission
- Retrait du câble TPT (Variant 1)
- Retrait de l’unité de commande (TCU) (Variant 1)
- Retrait du câble TPT (Variant 2)
- Retrait de l’unité de commande (TCU) (Variant 2)
- Retrait du câble TPT (Variant 3)
- Retrait de l’unité de commande (TCU) (Variant 3)
- Retrait du câble TPT (Variant 4)
- Retrait de l’unité de commande (TCU) (Variant 4)
- Séparation du pont arrière de la transmission principale
- Dépose de l’arbre d’entrée
- Démontage du carter d’embrayage du boîtier de la transmission
- Dépose et démontage du couvercle du roulement
- Démontage des embrayages du carter d’embrayage
- Démontage de l’embrayage (K2/K1)
- Démontage de l’embrayage (K4/K3)
- Démontage de l’embrayage (K5/KR)
- Dépose de la soupape de limitation de pression de lubrification
- Dépose et démontage du système de sélection hydraulique

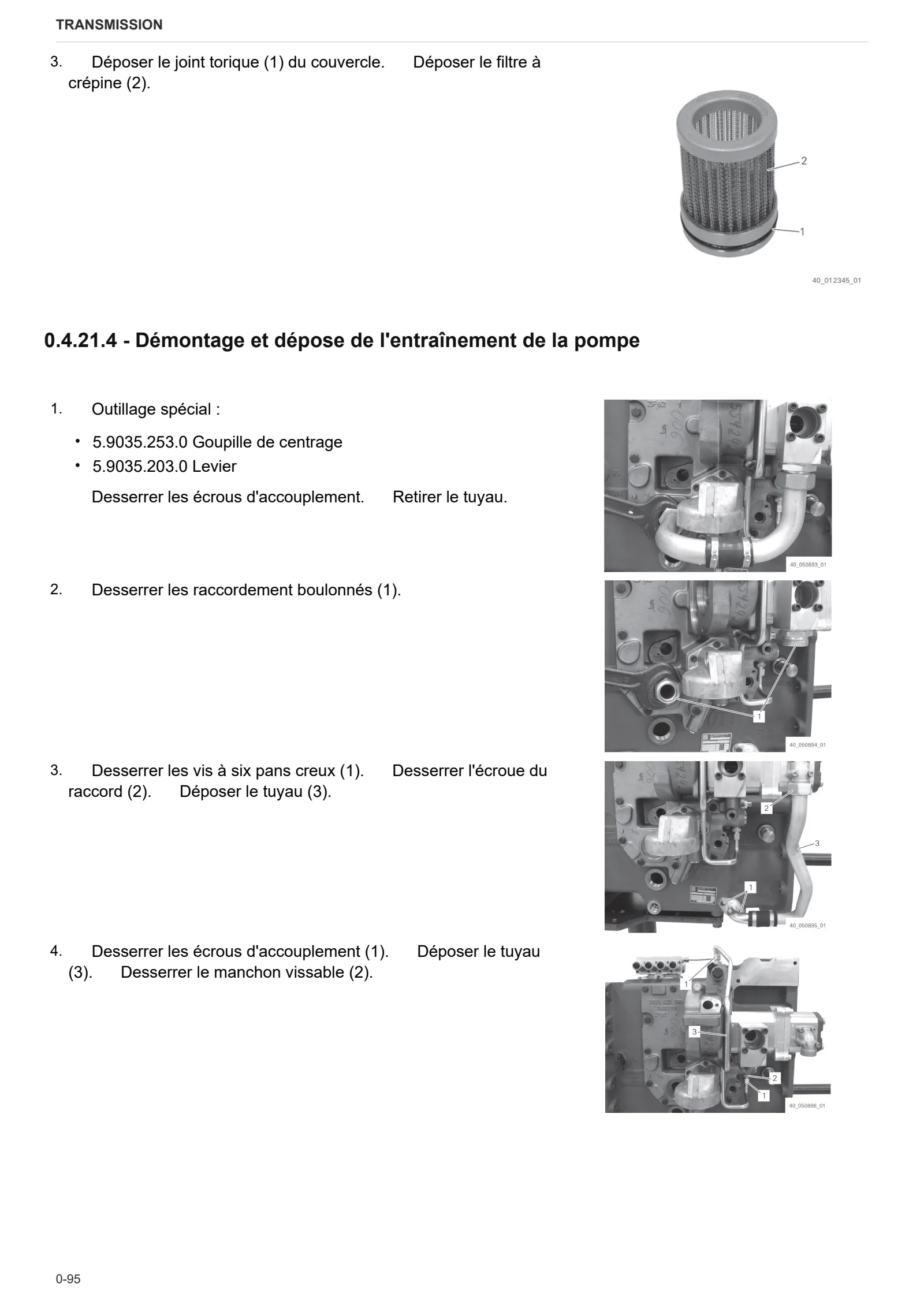

- Démontage de l’entraînement de la pompe
- Dépose et démontage de la traction avant
- Dépose et démontage du système de sélection du super-réducteur non synchronisé et de l’embrayage principal
- Démontage du régulateur de pression
- Dépose et démontage du système de sélection hydraulique (IRS)
- Dépose de l’alimentation d’huile
- Démontage du système de changement de vitesse (IRS)
- Dépose du système de sélection de vitesse (manuel)
- Dépose et démontage de l’arbre primaire
- Dépose et démontage de l’arbre intermédiaire
- Dépose de l’engrenage d’entraînement de la pompe
Assemblage
- Montage de l’embrayage (K2/K1)

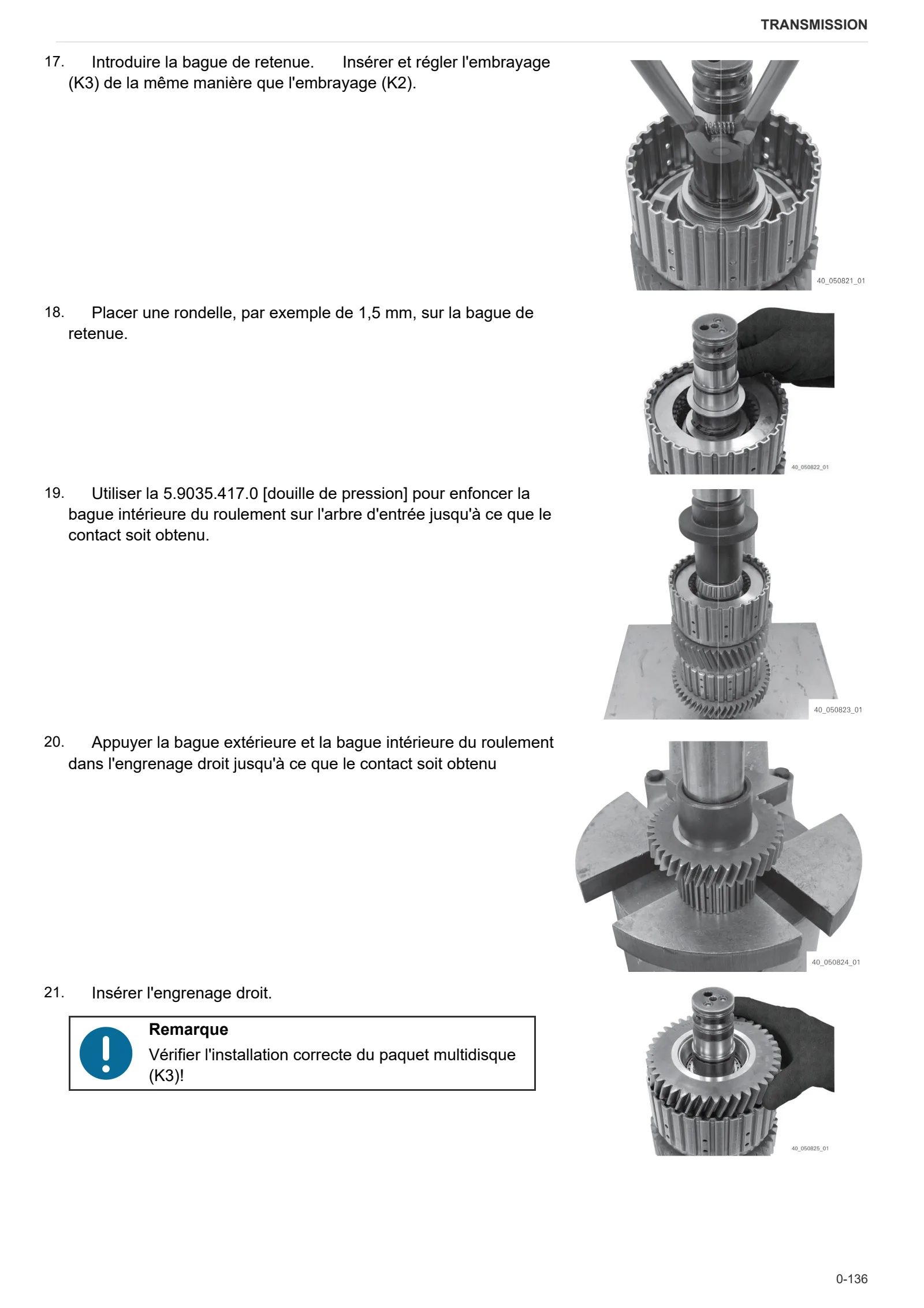

- Montage de l’embrayage (K4/K3)
- Montage de l’embrayage (K5/KR)
- Pose des embrayages et montage du couvercle du roulement
- Montage et pose du système de sélection hydraulique
- Pose de la soupape de limitation de pression de lubrification
- Assemblage du boîtier de la transmission
- Montage et pose de l’arbre intermédiaire
- Pose de l’arbre primaire
- Installation du système de changement de vitesse (IRS)

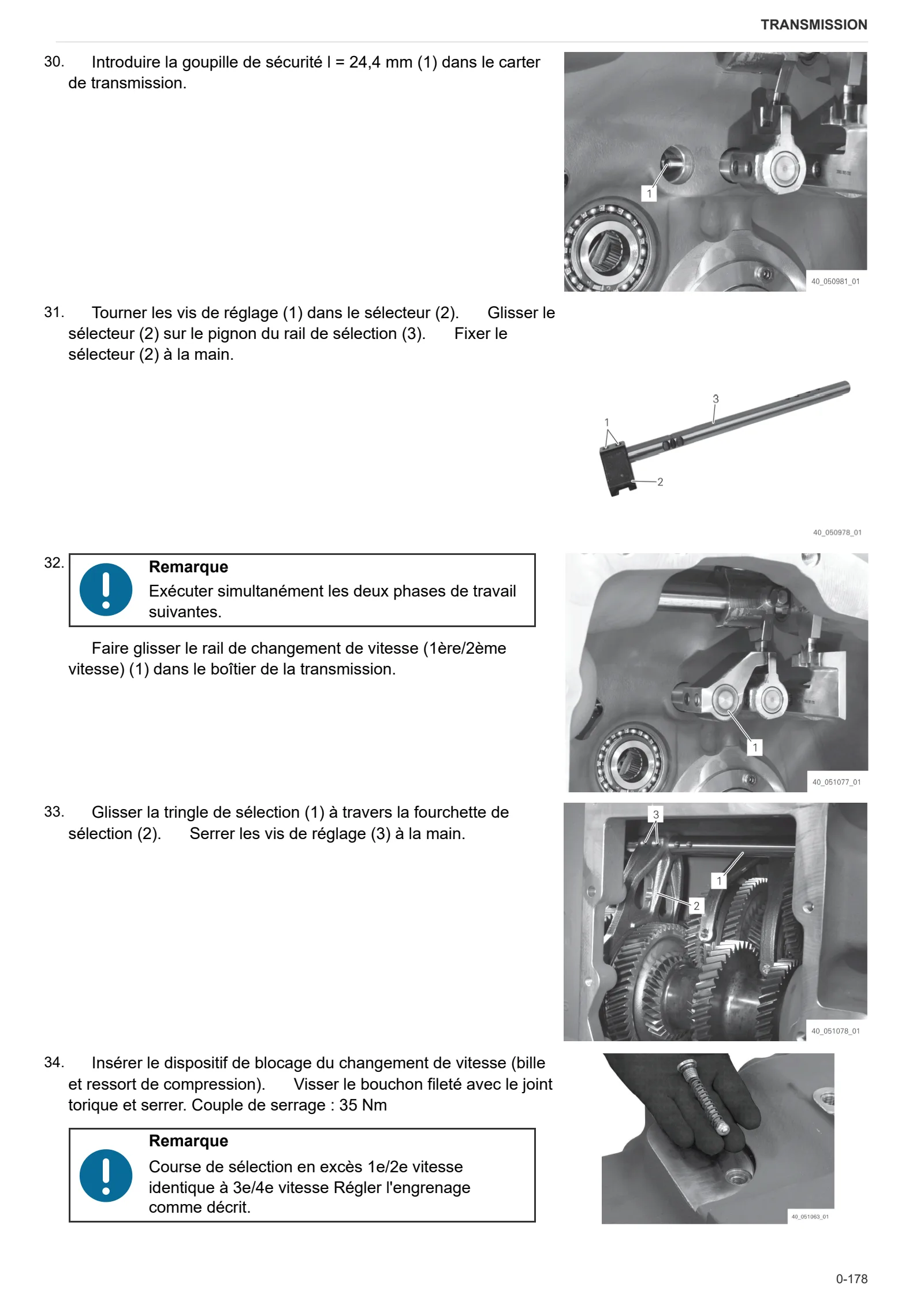

- Pose du système de sélection (manuel)
- Fixation de l’unité de commande (TUC)
- Montage de l’embrayage principal
- Pose de l’embrayage principal et du système de sélection du super-réducteur non synchronisé
- Montage et pose de la traction avant
- Montage et pose de l’entraînement de la pompe
- Pose du régulateur de pression et du transmetteur de vitesse
- Montage et installation du système de changement de vitesse hydraulique (IRS)
- Montage du carter d’embrayage sur le carter de la transmission
- Pose de l’arbre d’entrée
- Pose de l’alimentation d’huile
- Réglage du système de sélection du super-réducteur non synchronisé
- Réglage du système de sélection du super-réducteur non synchronisé
- Composants de fermeture
- Montage de l’électronique et de l’unité de commande
- Fixation de l’unité de commande (TUC) (variante 1)
- Installation du câble TPT (variante 1)
- Fixation de l’unité de commande (TUC) (variante 2)
- Installation du câble TPT (variante 2)
- Fixation de l’unité de commande (TUC) (variante 3)
- Installation du câble TPT (variante 3)
- Fixation de l’unité de commande (TUC) (variante 4)
- Installation du câble TPT (variante 4)
