Resumen del documento
Edición PDF en español del Manual de taller para LAMBORGHINI ZF TPT 16-18-20, familia Tractor components – Transmission – ZF. El documento contiene 238 páginas.
El índice correspondiente en español contiene 6 secciones y 88 temas individuales.
Principales secciones incluidas
- Transmisión
Detalles del documento
- Marca: LAMBORGHINI
- Familia: Tractor components – Transmission – ZF
- Modelo: ZF TPT 16-18-20
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 238
- Tamaño del archivo: 260.64 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con LAMBORGHINI ZF TPT 16-18-20.
Índice completo
Transmisión
Introducción
- Diseño y función de la transmisión
- Esquema del eje trasero
- Embrague principal
- Sensores
- Interruptores y válvulas
- Cambio automático de gama
- Conexiones
- Flujo de potencia
- Eje TDF
- Tracción delantera con opción de Powershift
- Diagrama hidráulico
- Puntos de medición
Datos técnicos
- Datos de la transmisión
- Placa de características
- Centralita electrónica de la transmisión EST-57A
- Centralita electrónica de la transmisión EC3
- Diagnóstico de fallos de la centralita electrónica de la transmisión
- Modos de funcionamiento de la centralita de la transmisión
- Sustitución del aceite
- Comprobación del nivel de aceite
- Lubricación
Herramientas especiales
- Herramientas especiales

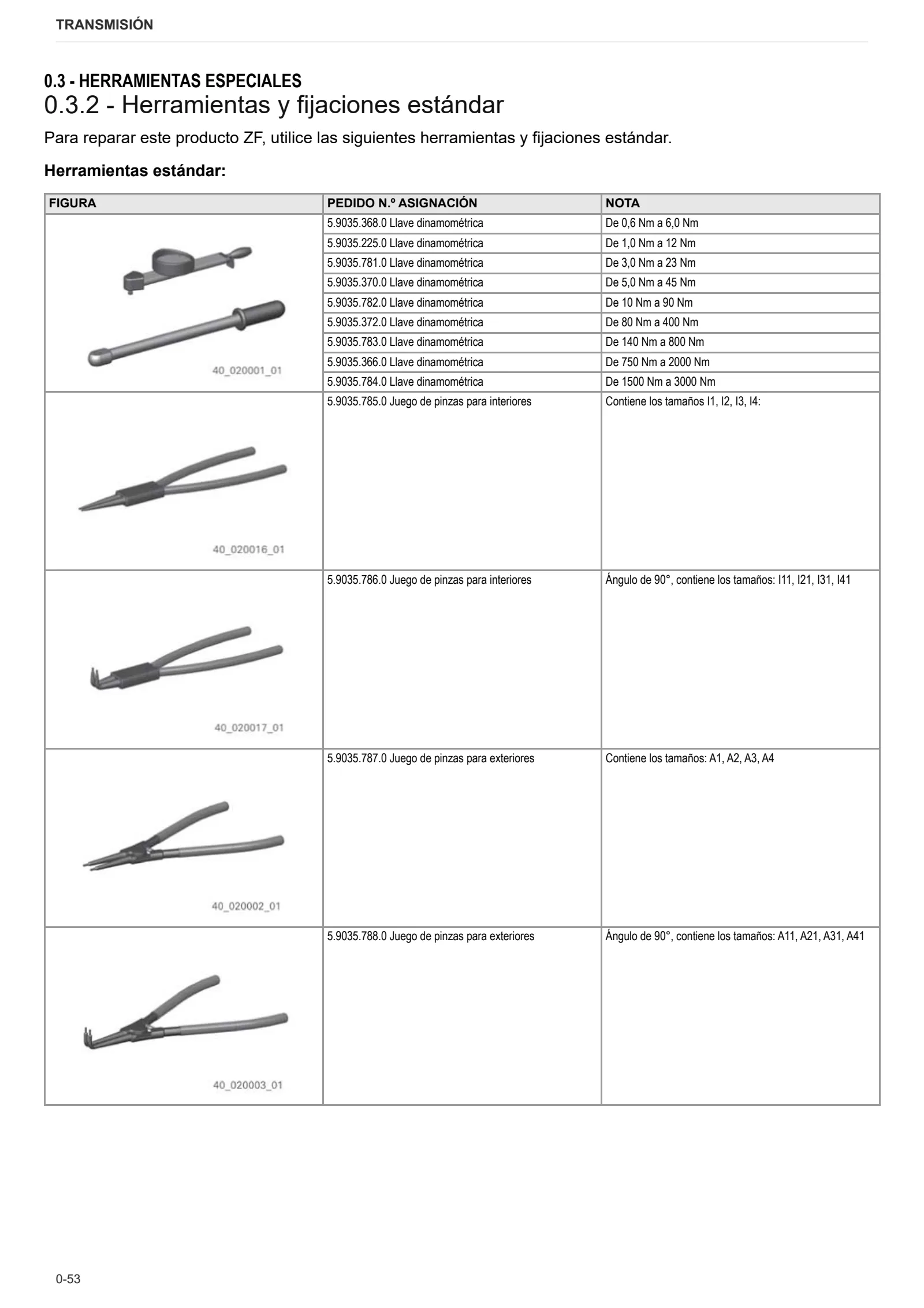

- Herramientas y fijaciones estándar
- Suministros operativos y materiales auxiliares
Desmontaje
- Vaciado del aceite
- Retire el sistema electrónico y la centralita de la transmisión.
- Retirada del cable TPT (Variante 1)
- Retirada de la centralita (TCU) (Variante 1)
- Retirada del cable TPT (Variante 2)
- Retirada de la centralita (TCU) (Variante 2)
- Retirada del cable TPT (Variante 3)
- Retirada de la centralita (TCU) (Variante 3)
- Retirada del cable TPT (Variante 4)
- Retirada de la centralita (TCU) (Variante 4)
- Separación del puente trasero de la transmisión principal
- Extracción del eje de entrada
- Extracción de la caja de embrague de la caja de transmisión
- Extracción y desmontaje de la tapa del cojinete
- Extracción de los embragues de la caja de embrague
- Desmontaje del embrague (K2/K1)
- Desmontaje del embrague (K4/K3)
- Desmontaje del embrague (K5/KR)
- Extracción de la válvula limitadora de presión de lubricación
- Extracción y desmontaje del sistema de cambio hidráulico
- Desmontaje de la transmisión de la bomba
- Extracción y desmontaje de transmisión de ruedas delanteras
- Extracción y desmontaje de cambio de superreductora y embrague principal
- Desmontaje del regulador de presión
- Extracción y desmontaje del sistema de cambio hidráulico (IRS)
- Extracción del suministro de aceite
- Extracción del sistema de cambio (IRS)
- Extracción del sistema de cambio (manual)
- Extracción y desmontaje del eje principal
- Extracción y desmontaje del contraeje
- Extracción de engranaje de accionamiento de bomba
Montaje
- Montaje del embrague (K2/K1)
- Montaje del embrague (K4/K3)
- Montaje del embrague (K5/KR)
- Instalación de embragues y montaje de tapa de cojinete
- Montaje y acoplamiento del sistema de cambio hidráulico
- Instalación de la válvula limitadora de presión de lubricación
- Montaje de la caja de transmisión
- Montaje e instalación del contraeje
- Instalación de eje principal
- Montaje del sistema de cambio (IRS)
- Instalación del sistema de cambio (manual)
- Sujeción de la centralita (TUC)
- Montaje de embrague principal
- Instalación de embrague principal y sistema de cambio de superreductora
- Montaje e instalación de transmisión de ruedas delanteras
- Acoplamiento y montaje de transmisión de bomba
- Instalación del regulador de presión y transmisor de velocidad
- Montaje e instalación del sistema de cambio hidráulico (IRS)
- Montaje de la caja de embrague en la caja de transmisión
- Instalación de eje de entrada
- Instalación del tubo de alimentación de aceite
- Ajuste de sistema de cambio de superreductora
- Ajuste de sistema de cambio de superreductora
- Componentes de cierre
- Montaje de la electrónica y la centralita
- Sujeción de la centralita (TUC) (variante 1)
- Instalación del cable TPT (variante 1)
- Sujeción de la centralita (TUC) (variante 2)
- Instalación del cable TPT (variante 2)
- Sujeción de la centralita (TUC) (variante 3)
- Instalación del cable TPT (variante 3)
- Sujeción de la centralita (TUC) (variante 4)
- Instalación del cable TPT (variante 4)
