Przegląd dokumentu
Instrukcja warsztatowa for LAMBORGHINI ZF TPT 16-18-20 from the Tractor components – Transmission – ZF family. Digital PDF in Polish with 237 pages.
Odpowiedni polski spis treści zawiera 6 sekcji i 88 osobnych tematów.
Główne zawarte sekcje
- Przekładnia
Szczegóły dokumentu
- Marka: LAMBORGHINI
- Rodzina: Tractor components – Transmission – ZF
- Model: ZF TPT 16-18-20
- Typ dokumentu: Instrukcja warsztatowa
- Język: Polski
- Strony: 237
- Rozmiar pliku: 260.67 MiB
- Format: Cyfrowy plik PDF do pobrania
Zgodność
Przed zakupem sprawdź, czy model i kod referencyjny Twojej maszyny są zgodne z LAMBORGHINI ZF TPT 16-18-20.
Pełny spis treści
Przekładnia
Wstęp
- Konstrukcja i działanie przekładni
- Konstrukcja tylnej osi
- Sprzęgło główne
- Czujniki
- Przełączniki i zawory
- Automatyczna zmiana zakresu
- Połączenia
- Power Flow
- Wał WOM
- Napęd przedni z przekładnią Powershift
- Schemat hydrauliczny
- Punkty pomiarowe
Dane techniczne
- Dane przekładni
- Tabliczka znamionowa
- Elektroniczna jednostka sterująca przekładnią EST-57A
- Elektroniczna jednostka sterująca przekładnią EC3
- Diagnostyka błędów elektronicznej jednostki sterującej przekładnią
- Tryby robocze jednostki sterującej przekładnią
- Wymiana oleju
- Kontrola poziomu oleju
- Smarowanie

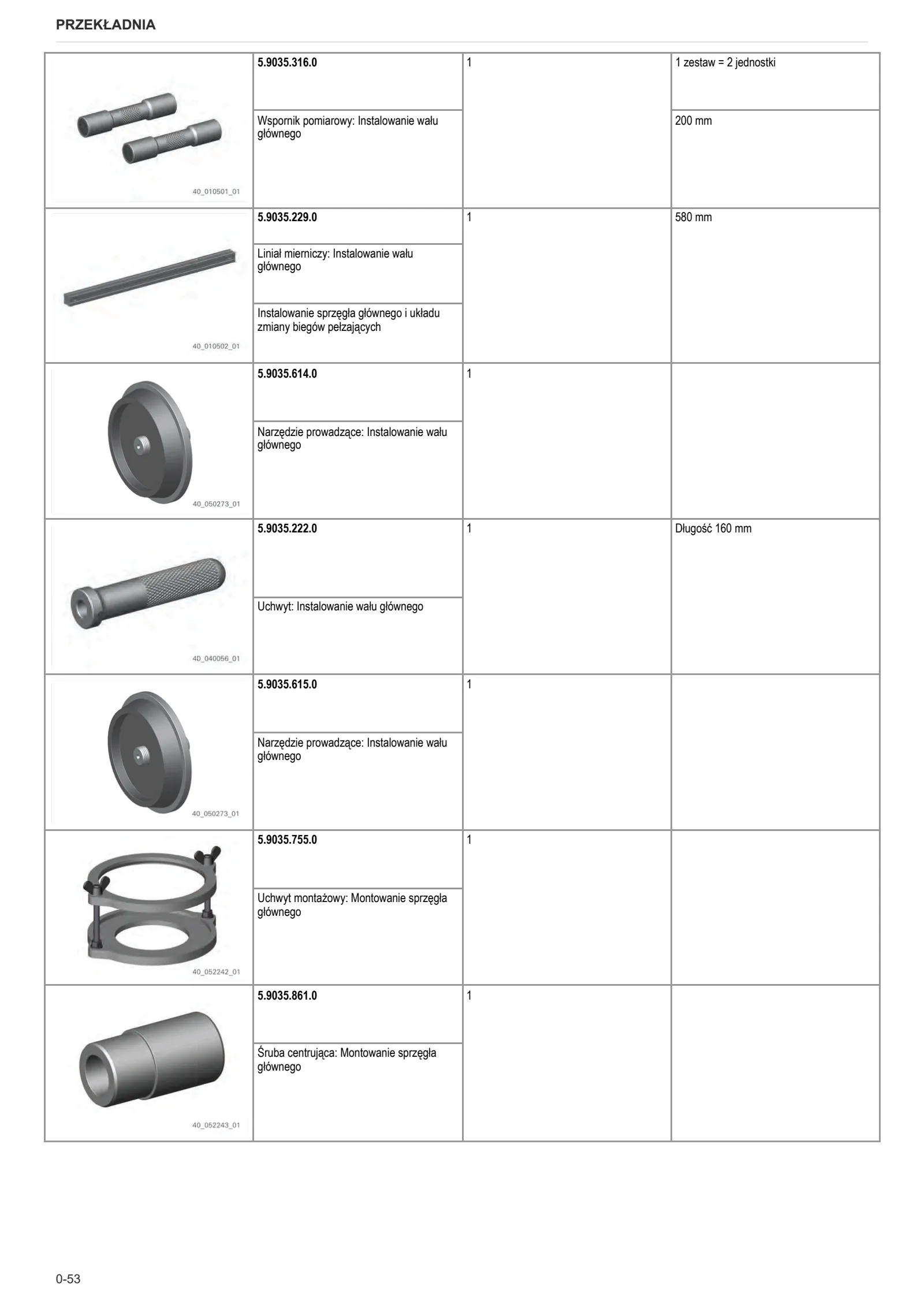

Specjalne narzędzia i sprzęt
- Narzędzia specjalne
- Standardowe narzędzia i uchwyty
- Materiały eksploatacyjne i pomocnicze
Demontaż
- Spuszczanie oleju
- Demontaż elektroniki i jednostki sterującej przekładnią
- Demontaż kabla TPT (wariant 1)
- Demontaż jednostki sterującej (TCU) (wariant 1)
- Demontaż kabla TPT (wariant 2)
- Demontaż jednostki sterującej (TCU) (wariant 2)
- Demontaż kabla TPT (wariant 3)
- Demontaż jednostki sterującej (TCU) (wariant 3)
- Demontaż kabla TPT (wariant 4)
- Demontaż jednostki sterującej (TCU) (wariant 4)
- Oddzielanie tylnej osi od przekładni głównej
- Demontaż wału wejściowego
- Zdejmowanie obudowy sprzęgła z obudowy przekładni
- Zdejmowanie i demontaż osłony łożyska
- Wyjmowanie sprzęgła z obudowy sprzęgła
- Demontaż sprzęgła (K2/K1)
- Demontaż sprzęgła (K4/K3)
- Demontaż sprzęgła (K5/KR)
- Wyjmowanie zaworu nadmiarowego ciśnieniowego obwodu smarowania
- Wyjmowanie i demontaż hydraulicznego układu zmiany biegów

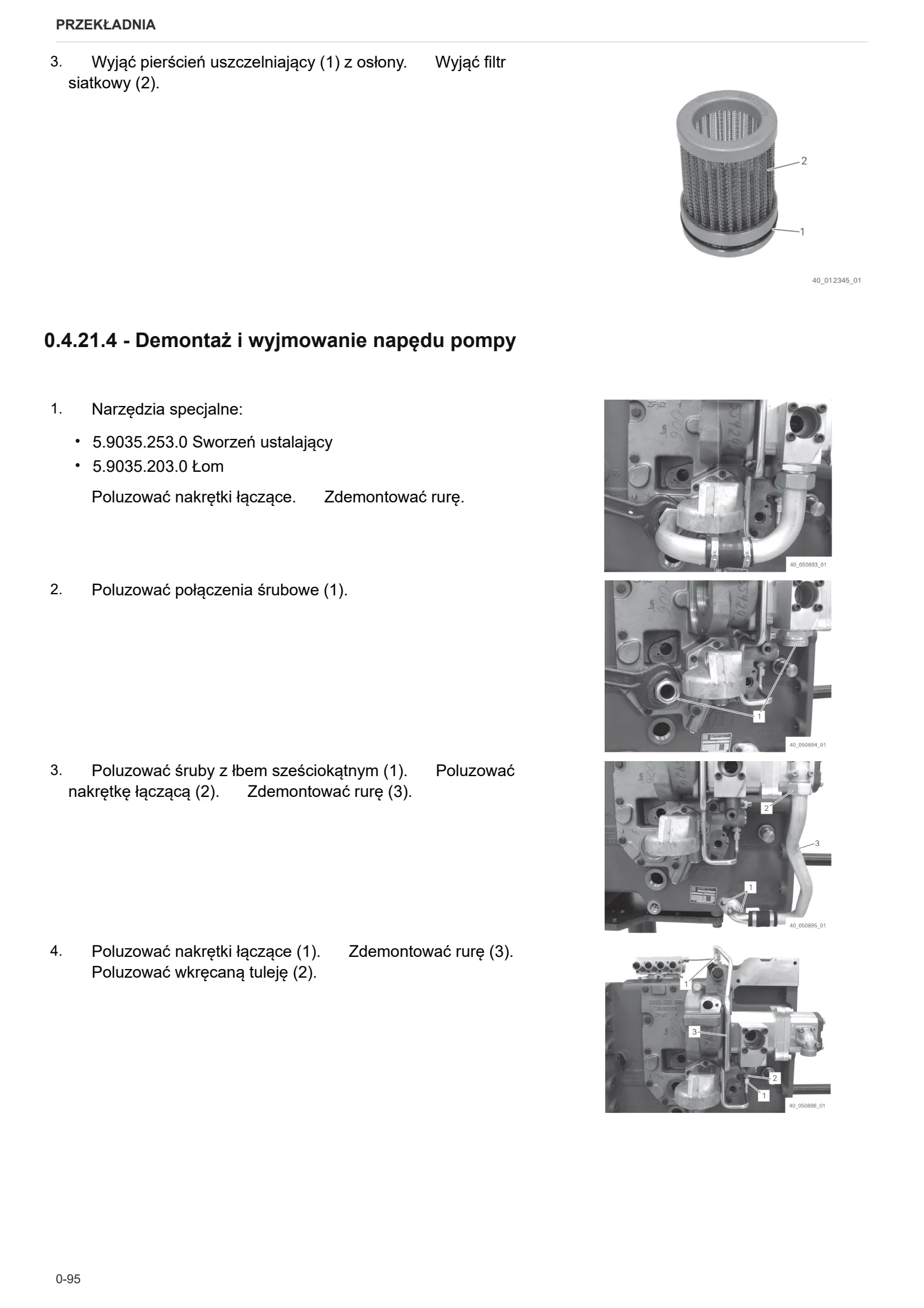

- Demontaż napędu pompy
- Wyjmowanie i demontaż napędu przedniego
- Wyjmowanie i demontaż układu zmiany biegów pełzających i sprzęgła głównego
- Demontaż regulatora ciśnienia
- Wyjmowanie i demontaż hydraulicznego układu zmiany biegów (IRS)
- Wyjmowanie układu doprowadzającego olej
- Wyjmowanie układu zmiany biegów (IRS)
- Wyjmowanie układu zmiany biegów (ręcznego)
- Wyjmowanie i demontaż wału głównego
- Wyjmowanie i demontaż wału pośredniego
- Wyjmowanie przekładni zębatej napędzającej pompę
Montaż
- Montaż sprzęgła (K2/K1)

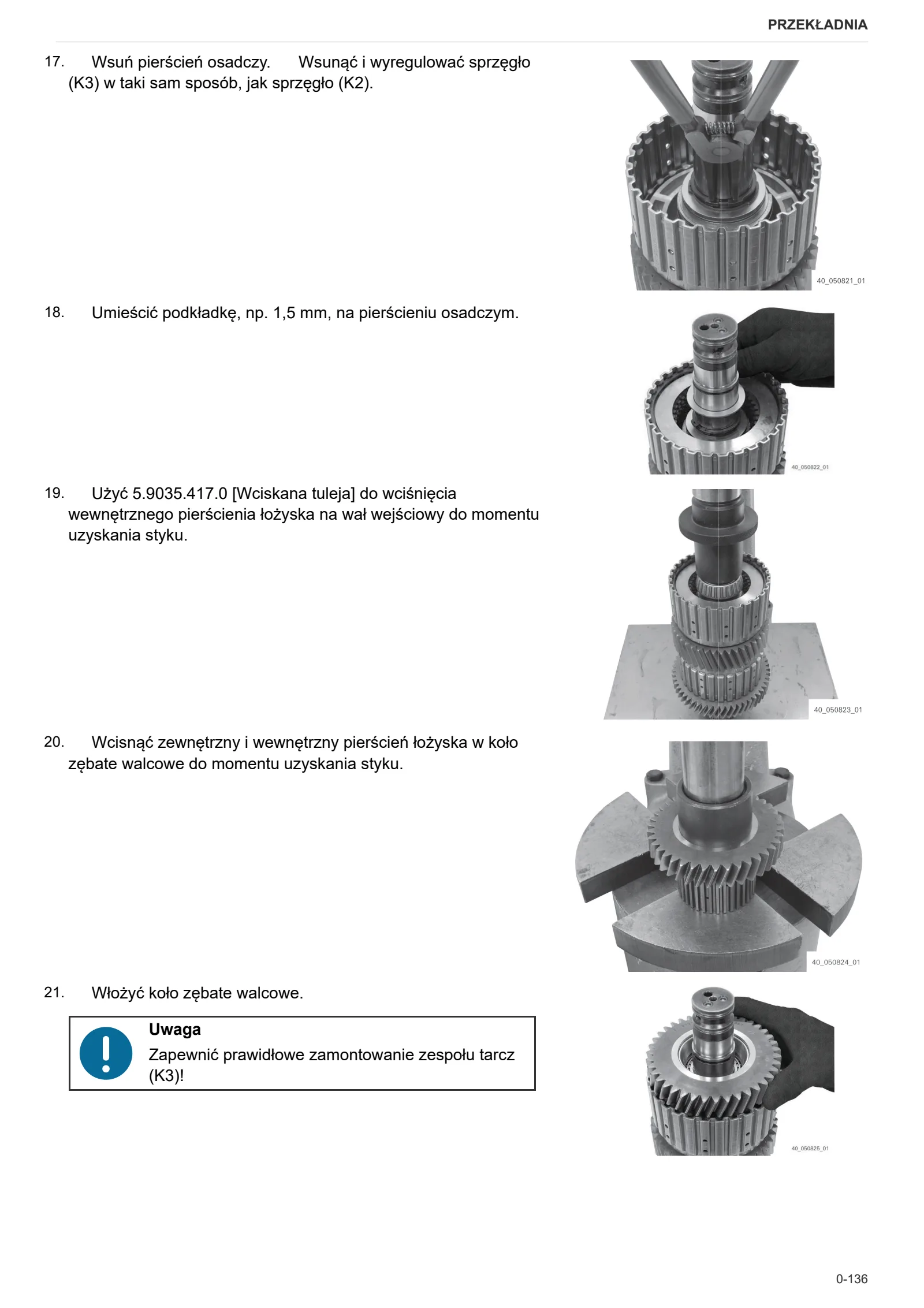

- Montaż sprzęgła (K4/K3)
- Montaż sprzęgła (K5/KR)
- Instalowanie sprzęgieł i mocowanie osłony łożyska
- Mocowanie i montaż hydraulicznego układu zmiany biegów
- Instalowanie zaworu nadmiarowego ciśnieniowego obwodu smarowania
- Montaż obudowy przekładni
- Montaż i instalowanie wału pośredniego
- Instalowanie wału głównego
- Instalowanie układu zmiany biegów (IRS)

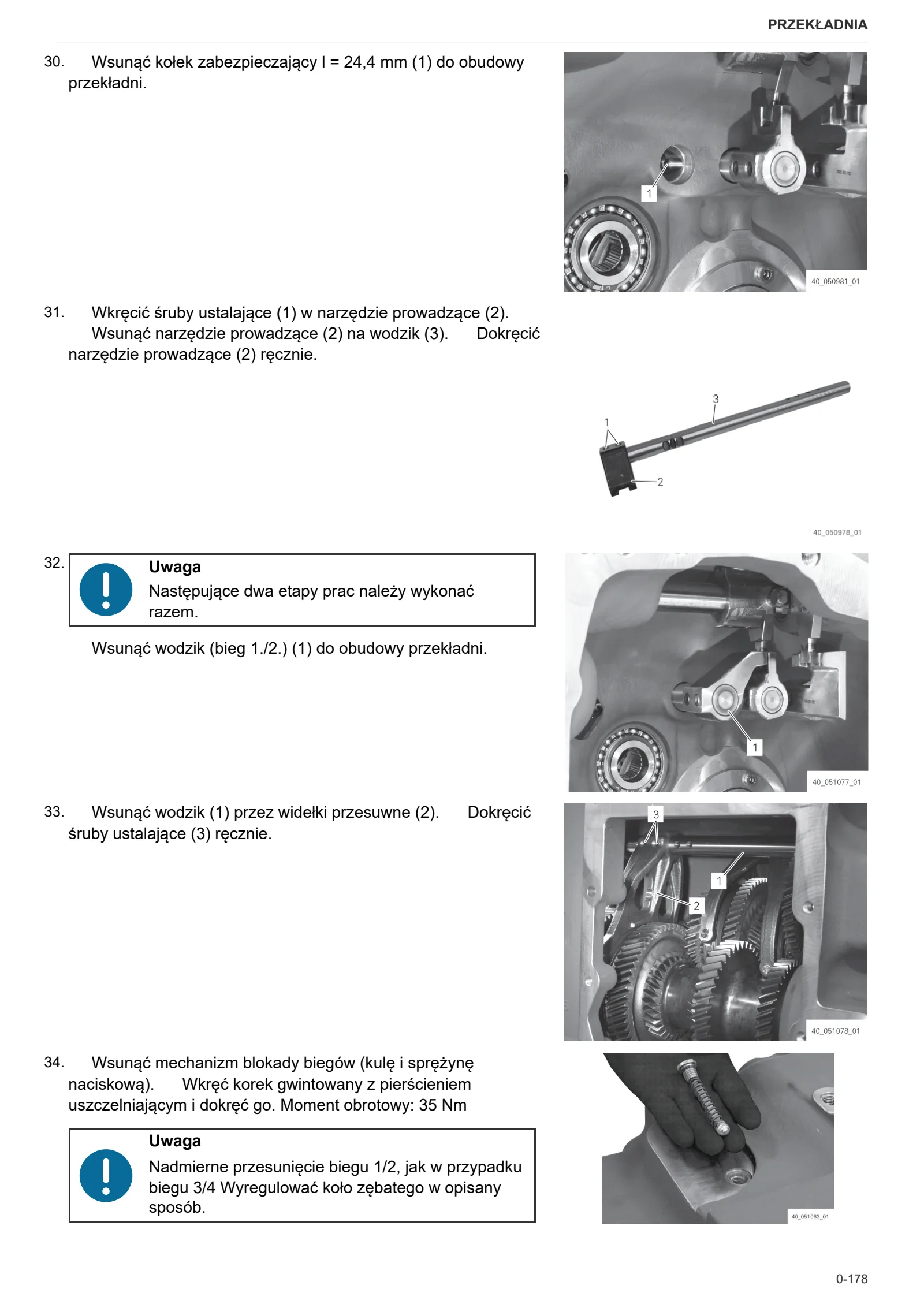

- Instalowanie układu zmiany biegów (ręcznego)
- Mocowanie jednostki sterującej (TUC)
- Montowanie sprzęgła głównego
- Instalowanie sprzęgła głównego i układu zmiany biegów pełzających
- Montaż i instalowanie napędu przedniego
- Montaż i mocowanie napędu pompy
- Instalowanie regulatora ciśnienia i przetwornika prędkości
- Montaż i instalowanie hydraulicznego układu zmiany biegów (IRS)
- Mocowanie obudowy sprzęgła na obudowie przekładni
- Instalowanie wału wejściowego
- Instalowanie układu doprowadzającego olej
- Regulacja układu zmiany biegów pełzających
- Regulacja układu zmiany biegów pełzających
- Komponenty zamykające
- Montaż elektroniki i jednostki sterującej
- Mocowanie jednostki sterującej (TUC) (wariant 1)
- Montaż kabla TPT (wariant 1)
- Mocowanie jednostki sterującej (TUC) (wariant 2)
- Montaż kabla TPT (wariant 2)
- Mocowanie jednostki sterującej (TUC) (wariant 3)
- Montaż kabla TPT (wariant 3)
- Mocowanie jednostki sterującej (TUC) (wariant 4)
- Montaż kabla TPT (wariant 4)
