Pregled dokumenta
Navodila za uporabo za SAME LASER 130 → DF1DP602W0CS10001 iz serije LASER NEW. Digitalni PDF v jeziku Slovenščina, 320 strani.
Izvirno kazalo vsebuje 71 poglavij in 232 podrobnih tem ter jasno prikazuje sisteme in postopke, vključene v tej izdaji.
- IDENTIFIKACIJA
- VARNOST
- SPOZNAVANJE TRAKTORJA
- UPORABA TRAKTORJA
- KOLESA
- OBTEŽITEV
- ELEKTRIČNI SISTEM
- VZDRŽEVALNI POSTOPKI
- ODPRAVLJANJE NAPAK IN NUJNI PRIMERI
- TEHNIČNI PODATKI
Podatki o dokumentu
- Znamka: SAME
- Serija: LASER NEW
- Model: LASER 130
- Začetna serijska številka: DF1DP602W0CS10001
- Vrsta dokumenta: Navodila za uporabo
- Jezik: Slovenščina
- Strani: 320
- Velikost datoteke: 47.33 MiB
- Oblika: Digitalni prenos PDF
Združljivost
Pred nakupom preverite, ali se model in začetna serijska številka stroja ujemata z LASER 130 → DF1DP602W0CS10001.
Celotno kazalo
IDENTIFIKACIJA
Identifikacija traktorja
- Modeli in serijske številke
- Zabeležite podatke vašega traktorja
- Naročanje nadomestnih delov in dodatne opreme
- Identifikacijske ploščice
- Sprememba lastništva traktorja.
Slovar
- Tehnični izrazi, ki se uporabljajo v tem priročniku
- Kratice, ki se uporabljajo v tem priročniku
- Merske enote, ki se uporabljajo v tem priročniku in pretvorbeni faktorji
Garancija
- Splošni garancijski pogoji
- Izključitve iz garancije
- Namenska uporaba
- Pogoji, ki izničijo oziroma razveljavijo garancijo
Ikone sestavnih delov
- Ikone, ki se uporabljajo v tem priročniku
VARNOST
Predgovor
- Priročnik za varno uporabo
- O priročniku
- Odgovornosti in obveznosti
Pomembne varnostne informacije
- Pravilna in nepravilna uporaba traktorja
- Prepoznavanje nevarnosti
- Navodila za osebe, ki so v stiku s traktorjem
Varnostni predpisi
- Nevarna območja
- Tveganja med pripravo traktorja
- Tveganja med vožnjo po polju in cesti
- Nevarnosti med vzdrževanjem
- Uporaba sprednjega nakladalnika
Varnostne in zaščitne naprave
- Varnostne naprave
- Varnostne naprave
- Varnostni lok z varnostno konstrukcijo za zaščito pri prevrnitvi (ROPS)
Dobra praksa
- Dobre delovne prakse
Varnostni piktogrami
- Uvod v varnostne piktograme
- Varnostni simboli
Z okoljem povezana tveganja
- Nevarnosti, povezane z delovnim okoljem
- Nevarnosti na traktorju
SPOZNAVANJE TRAKTORJA
Pogledi na traktor
- Zunanji videz traktorja
- Pogled na notranjost traktorja
Vstopanje v vozilo
- Elementi za dostop do voznikovega sedeža pri traktorjih z varnostno konstrukcijo s 4 stebrički
- Elementi za dostop do voznikovega sedeža za traktorje s kabino
Kabina
- Zaščita pred vdorom predmetov.
- Notranja osvetlitev
- Prednja roleta
- Loputa v vetrobranskem steklu
- loputa v zadnjem oknu
- Šobe za klimatski sistem
- Žep za shranjevanje voznikovega priročnika
Instrumenti in upravljalni elementi
- Prednja konzola
- Zaslon instrumentov
- Desna konzola
- Levi del armaturne plošče
- Strešna plošča

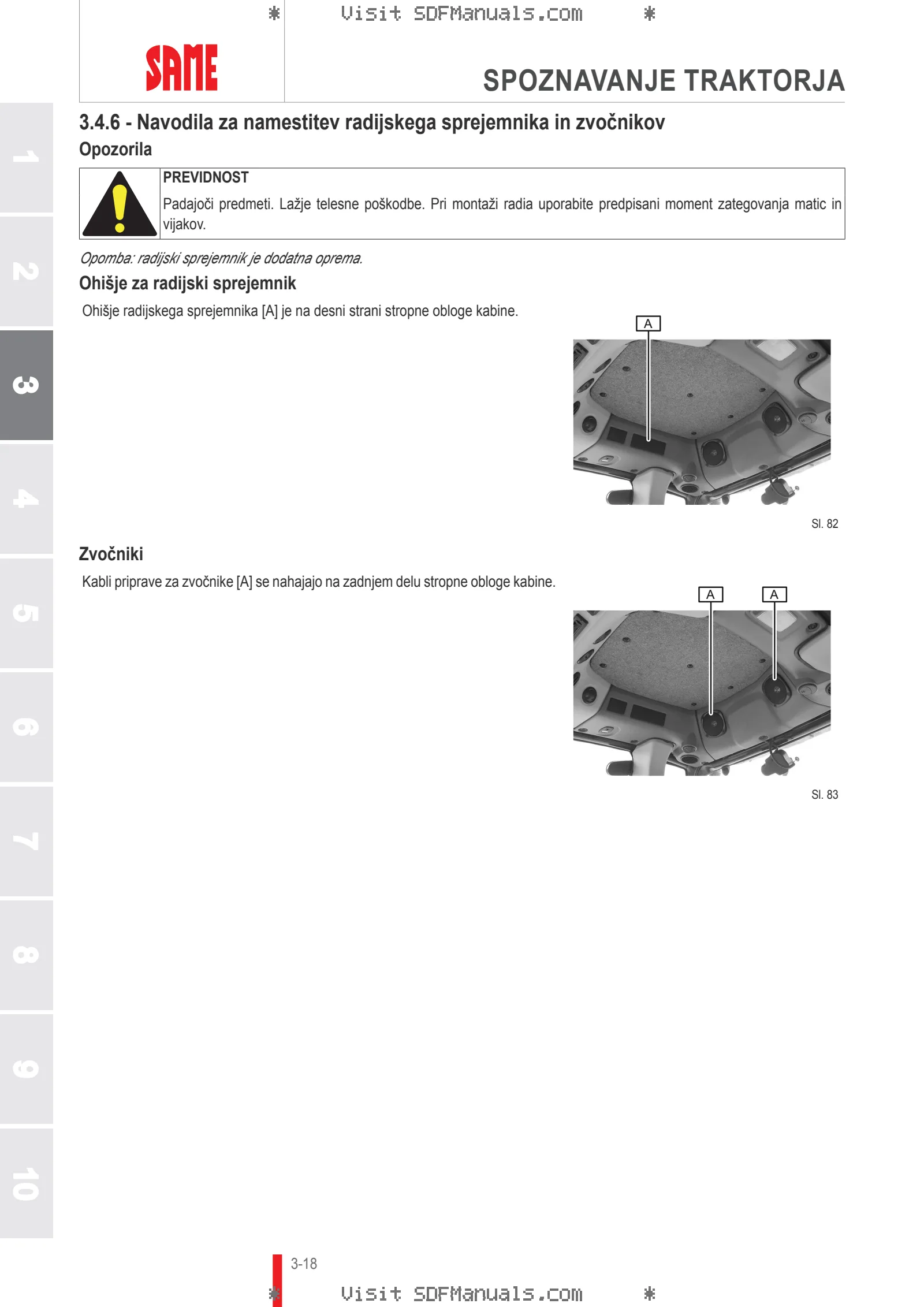

- Navodila za namestitev radijskega sprejemnika in zvočnikov
UPORABA TRAKTORJA
Vstopanje v vozilo
- Plezanje na traktor z varnostno konstrukcijo s 4 stebrički in z njega
- Vzpenjanje na traktor in sestopanje z njega, traktorji s kabino
- Zasilni izhod
Začetne nastavitve
- Nastavitev volana
- Nastavitev voznikovega sedeža GRAMMER
- Nastavitev voznikovega sedeža GRAMMER
- Pripenjanje in odpenjanje voznikovega varnostnega pasu
- Sedež za sopotnika
- Ročna nastavitev vzvratnih ogledal
Splošno uporabljeni upravljalni elementi
- Ročica za izbiro smeri vožnje
- Sprednja obvolanska ročica/brisalec vetrobranskega stekla
- Stopalka sklopke
- Dodajanje plina
- Zavore
- Parkirna/zasilna zavora
- Klimatski sistem v kabini
Parkiranje vozila
- Zapuščanje traktorja v varnih pogojih
- Zavarovanje traktorja pred premikanjem z zagozdami
Motor
- Priporočila za prvih 50 ur delovanja
- Gorivo in dodatki
- Dolivanje goriva
- Zagon in zaustavitev traktorja
Menjalnik
- Seznanitev z menjalnikom
- Upravljalni elementi in kontrolne lučke menjalnika
- Izbira delovnega območja, prestave in smeri vožnje
- Vožnja traktorja
- Pogon na prednja kolesa in zapora diferenciala
Priključna gred
- Konfiguracije priključne gredi
- Priklop in odklop priključkov, ki jih poganja priključna gred
Zadnja priključna gred
- Opis in konfiguracije zadnje priključne gredi
- Upravljalni elementi in opozorilne lučke zadnje priključne gredi
- Preverjanje zadnje priključne gredi
Dvigala
- Konfiguracije dvigal
Zadnje dvigalo
- Zadnje dvigalo
- Mehanski upravljalni mehanizmi zadnjega dvigala
- Nastavitev načina delovanja mehanskega zadnjega dvigala
- Upravljanje mehansko krmiljenega zadnjega dvigala
- Zadnji tritočkovni priklop
- Nastavitev tritočkovnega priklopa
- Priklop in odklop orodja na tritočkovni priključek/s tritočkovnega priključka
Hidravlični sistem
- Konfiguracije hidravličnih razdelilnikov
- Načini delovanja daljinskih ventilov
- Upravljalni elementi in kontrolne lučke hidravličnih razdelilnikov
- Priklapljanje/odklapljanje priključka na hidravlične razdelilnike/s hidravličnih razdelilnikov
- Upravljanje hidravličnih razdelilnikov
- Primer upravljanja obračalnega pluga
- Primer upravljanja hidravličnega motorja
- Primer upravljanja prekucne prikolice
Vleka

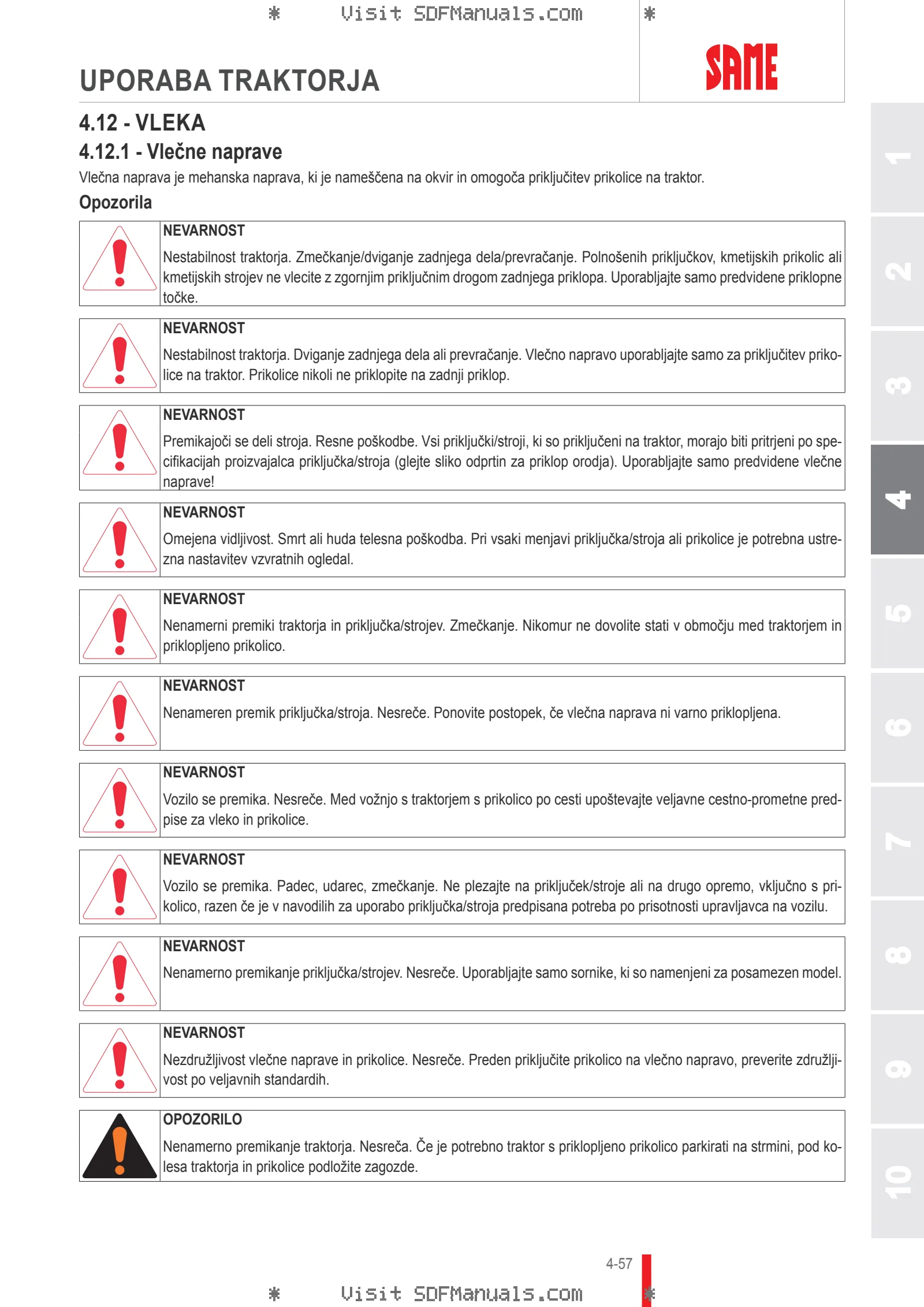

- Vlečne naprave
- Tehnične lastnosti vlečnih priklopov
- Hidravlični zavorni sistem prikolic
- Priključitev električnega sistema prikolice
Vlečne naprave
- Nastavitev višine vlečnih naprav
- Vlečni drog
- Vlečna naprava z razcepko
Nadzor in programiranje
- S pomočjo zaslona na armaturni plošči
- Parametri na zaslonu na armaturni plošči
KOLESA
Pnevmatike
- Osnovne informacije glede pnevmatik
- Predrtje in menjava pnevmatik
- Zatezni momenti kolesnih vijakov/matic
- Nastavitev kota zasuka koles
- Prilagajanje kota zasuka koles s štirimi kontrolnimi vijaki
- Prilagajanje kota zasuka koles z dvema kontrolnima vijakoma
- Kombinacije prednjih/zadnjih pnevmatik (LASER 130 -> DF1DP602W0CS10001)
- Kombinacije prednjih/zadnjih pnevmatik (LASER 145 -> DF1DP802W0CS10001)
- Kombinacije prednjih/zadnjih pnevmatik (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Tlak napolnjenosti (LASER 130 -> DF1DP602W0CS10001)
- Tlak napolnjenosti (LASER 145 -> DF1DP802W0CS10001)
- Tlak napolnjenosti (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Indeksi nosilnosti radialnih pnevmatik in indeksi hitrosti
- Nosilnost klasičnih/diagonalnih pnevmatik in indeksi hitrosti
Nastavitve
- Izračun mehanskega premika
- Širina osi (LASER 130 -> DF1DP602W0CS10001)
- Širina osi (LASER 145 -> DF1DP802W0CS10001)
- Širina osi (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Nastavljanje širine koloteka (LASER 130 -> DF1DP602W0CS10001)
- Nastavljanje širine koloteka (LASER 145 -> DF1DP802W0CS10001)
- Nastavljanje širine koloteka (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Nastavljivi prednji blatniki
OBTEŽITEV
Stabilnost
- Tehtanje traktorja
- Kombinacija traktorja/priključka
Obtežitev
- Uteži
- Ogrodje za utež
- Vmesna plošča
- Utež na sprednjem nosilcu
- Uteži z ročajem
- Enojna utež monoblok
- Kovinski koluti za kolesa

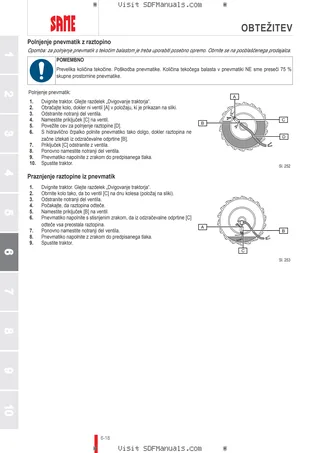

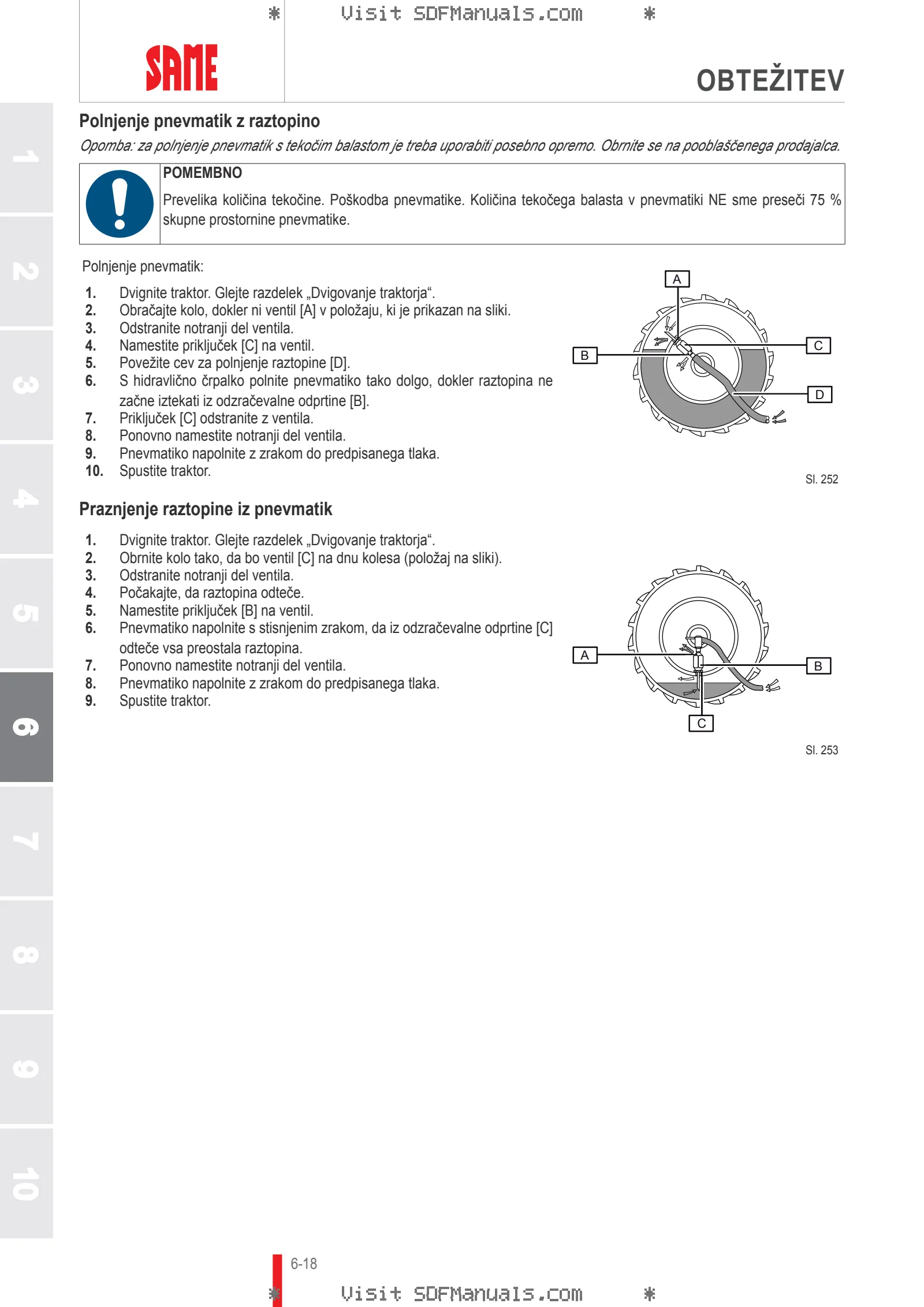

- Tekoči balast za pnevmatike
ELEKTRIČNI SISTEM
- Uvod v električni sistem
Akumulator
- Akumulator
Varovalke
- Varovalke in releji
Luči
- Menjava žarnic voznih luči
- Nastavitev žarometov za vožnjo po cesti
- Menjava žarnic v delovnih lučeh
- Menjava žarnic luči za osvetlitev notranjosti kabine
Druga oprema
- Namestitev elektronskih komponent in/ali opreme
- Električne vtičnice
VZDRŽEVALNI POSTOPKI
Opozorila za vzdrževanje
- Varno vzdrževanje
Pranje traktorja in orodja
- Opozorila
- Tveganja in zaščitna naprava
- Zahtevana oprema
- Pogoji za začetek
- Čiščenje zunanjosti traktorja
- Čiščenje notranjosti kabine
Dostop do motornega prostora
- Opozorila
- Tveganja in zaščitne naprave
- Pogoji za začetek
- Pregled postopkov
- Odprite in zaprite pokrov motorja
- Zaboj z orodjem
Skladiščenje traktorja
- Pregled postopkov
- Postopki pred daljšimi obdobji neuporabe
- Postopki po daljših obdobjih neuporabe
Tekočine in maziva
- Hladilna tekočina
- Tekočine – maziva in količine polnjenja
Intervali
- Servis
- Tabela vzdrževalnih del – 1. servis
- Tabela vzdrževalnih del
Traktor
- Splošni pregled traktorja
- Postopki mazanja
- Obrnite se na pooblaščeni servisni center
Motor
- Preverite nivo motornega olja in ga po potrebi dolijte
- Zamenjajte motorno olje
- Zamenjava filtra motornega olja
- Preverjanje nivoja hladilne tekočine in dolivanje tekočine
- Zamenjava hladilne tekočine motorja
- Čiščenje hladilnikov
Oprema motorja
- Menjava vložkov zračnega filtra motorja
- Praznjenje vode in usedlin iz predfiltra za gorivo

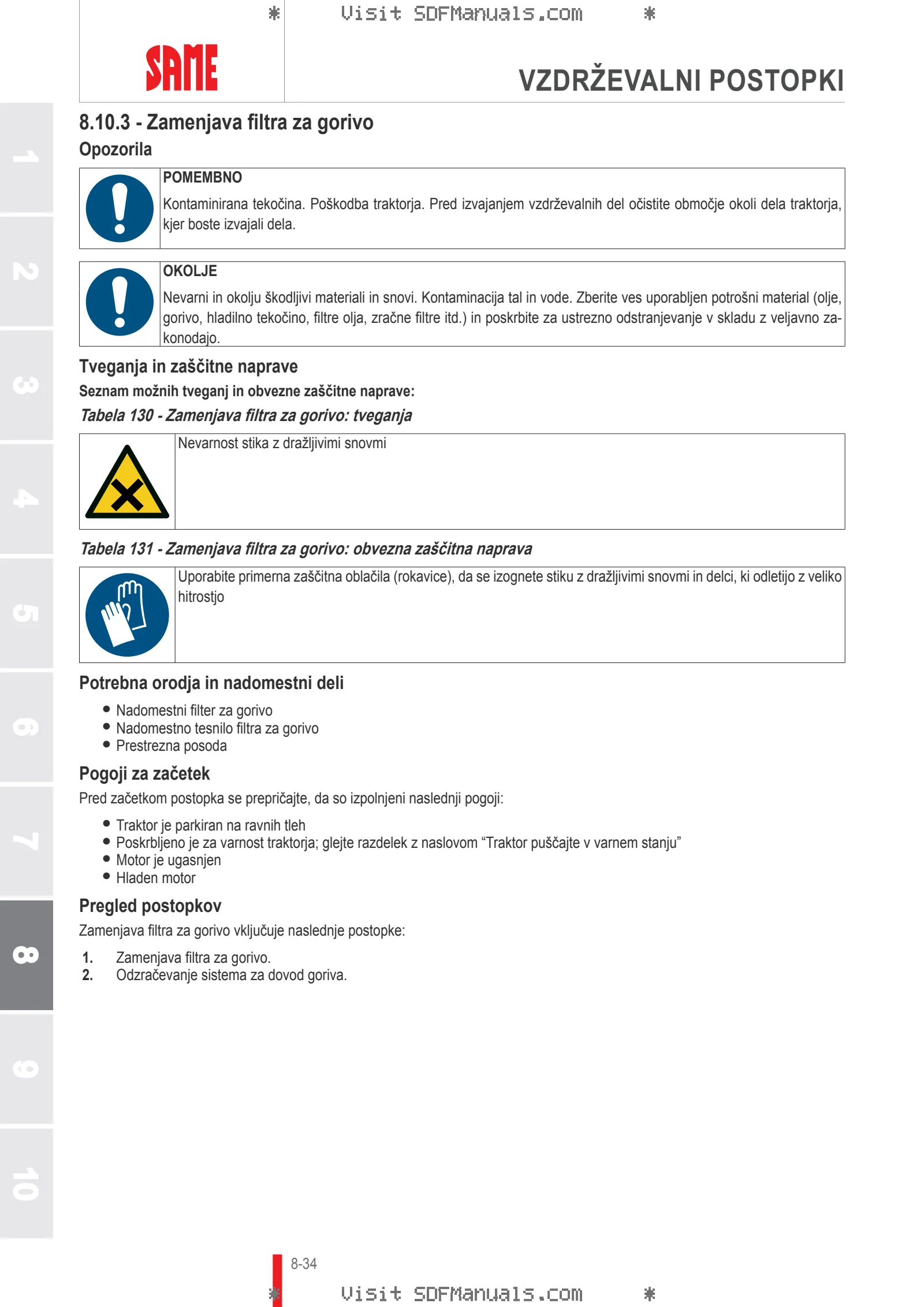

- Zamenjava filtra za gorivo
- Menjava predfiltra za gorivo
- Odzračevanje sistema za dovod goriva
Menjalnik
- Kontrola nivoja olja v menjalniku in dolivanje
- Menjava filtra menjalnika
- Preverjanje olja v menjalniku
Prednja prema
- Kontrola nivoja olja v sprednji osi in enotah končnih pogonov in dolivanje
- Menjava olja v sprednji osi in enotah končnih pogonov
Kabina
- Preverite nivo tekočega detergenta
- Čiščenje in menjava zračnih filtrov v kabini
- Čiščenje in zamenjava zunanjih zračnih filtrov kabine
Hidravlični in pnevmatski sistem
- Preverjanje cevi za olje
- Preverjanje nivoja zavorne tekočine in dolivanje tekočine
Električni sistem
- Preverjanje nivoja elektrolita v akumulatorju in dolivanje elektrolita
Kolesa
- Preverjanje koles in pnevmatik
Utež in priklopi
- Vzdrževanje vlečnih naprav
- Preverite balastne uteži.
ODPRAVLJANJE NAPAK IN NUJNI PRIMERI
Diagnosticiranje napak
- Uvod v alarme
- Uvod v odpravljanje napak
- Odpravljanje napak na traktorju
- Odpravljanje napak na motorju
- Odpravljanje napak na menjalniku
- Odpravljanje napak na priključni gredi
- Odpravljanje napak na dvigalu
- Odpravljanje napak na zavorah
- Odpravljanje napak na hidravličnem sistemu
- Odpravljanje napak na razdelilnikih
- Odprava motenj v kabini
- Odpravljanje napak na električnem sistemu
Nujni primeri
- Vrste nevarnosti
- Zagon v sili
- Vleka okvarjenega vozila
- Prednja vlečna naprava za uporabo v sili
- Prevoz okvarjenega vozila
- Dviganje traktorja
TEHNIČNI PODATKI
Bistveni tehnični podatki
- Uvod
- Tehnični podatki o traktorju
- Tehnični podatki o voznikovi kabini
- Tehnični podatki o hrupu
- Tehnični podatki o vibracijah
- Moč prednjega odjemnega gonila
- Moč zadnje priključne gredi
- Največja masa vlečenega tovora
Uteži – Tehnični podatki
- Uteži, ki so na voljo
- Mere in teža traktorja
Hitrost traktorja (LASER 130 -> DF1DP602W0CS10001, LASER 145 -> DF1DP802W0CS10001)
- Hitrost traktorja
- Tabela za pretvorbo hitrosti
Hitrost traktorja (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Hitrost traktorja
- Tabela za pretvorbo hitrosti
Diagrami priklopa orodja/opreme (LASER 130 -> DF1DP602W0CS10001, LASER 145 -> DF1DP802W0CS10001)
- Tehnične posebnosti pri priklopu orodja/opreme na traktor
- Odprtine za priklop orodja/opreme
Diagrami priklopa orodja/opreme (LASER 165 -> DF1DR102W0CS10001, LASER 180 -> DF1DR302W0CS10001)
- Tehnične posebnosti pri priklopu orodja/opreme na traktor
- Odprtine za priklop orodja/opreme
