Présentation du document
Manuel d'atelier pour SAME ZF T-7200 PVS/IRS, famille Tractor components – Transmission – ZF. Téléchargement PDF numérique en français de 227 pages.
La table des matières française correspondante comprend 5 sections et 60 sujets individuels.
Principales sections incluses
- Caractéristiques techniques
- Méthode d'intervention
Détails du document
- Marque: SAME
- Famille: Tractor components – Transmission – ZF
- Modèle: ZF T-7200 PVS/IRS
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 227
- Taille du fichier: 29.09 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à SAME ZF T-7200 PVS/IRS.
Table des matières complète
Caractéristiques techniques
Transmission
- Transmission
- Transmission (C-Shift)
- PTO arrière
Méthode d’intervention
D0 – Transmission
- Séparation des composants de la chaîne cinématique
- Démontage du composant Powershift

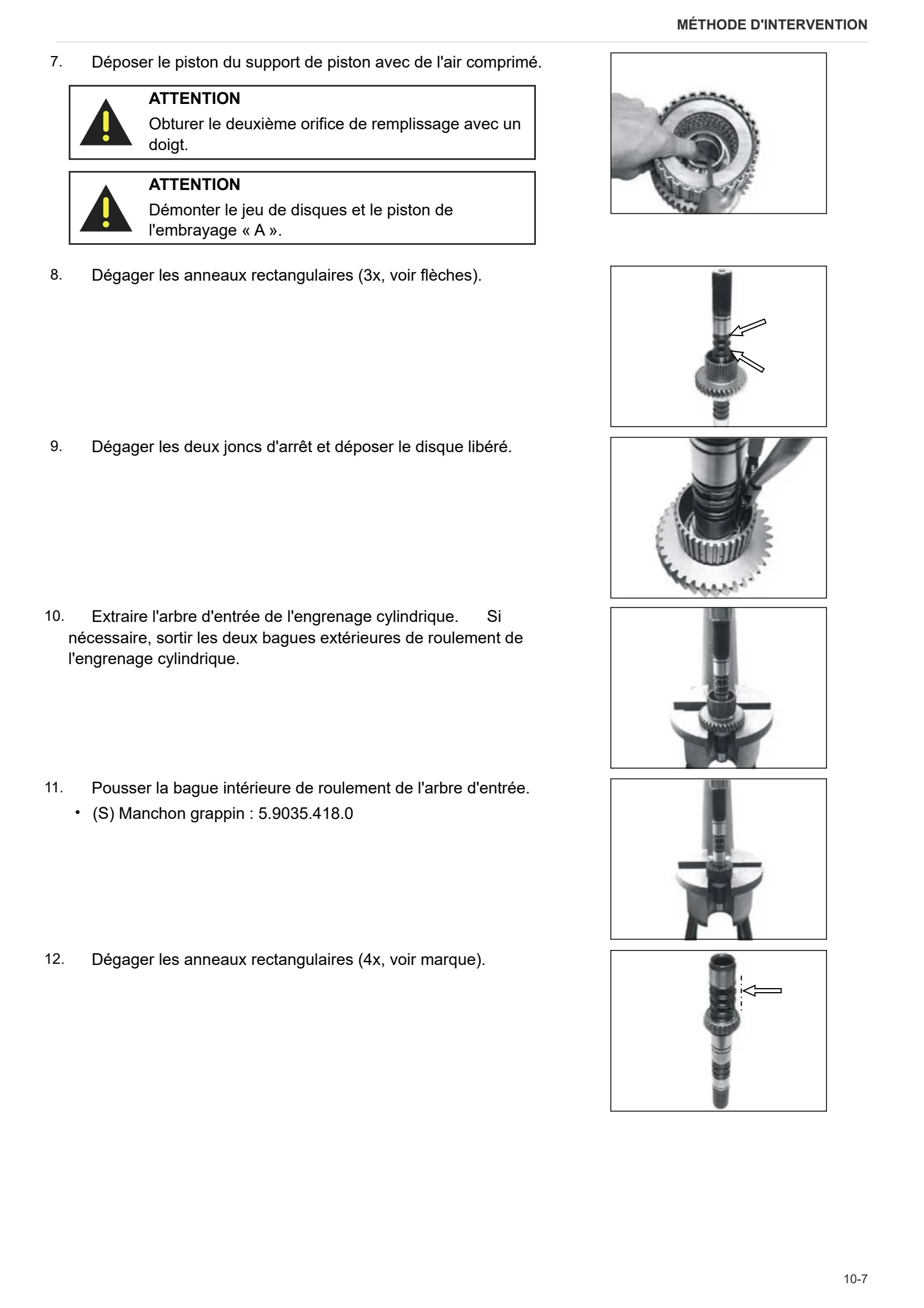

- Démontage de l’embrayage A/C
- Démontage de l’embrayage B/D
- Démonter l’embrayage F/G
- Arbre d’embrayage A/C complet
- Arbre d’embrayage B/D complet
- Arbre d’embrayage F/G complet
- Démontage du carter des embrayages
- Installation complète du carter des embrayages
- Démontage de l’engrenage de commande pompes

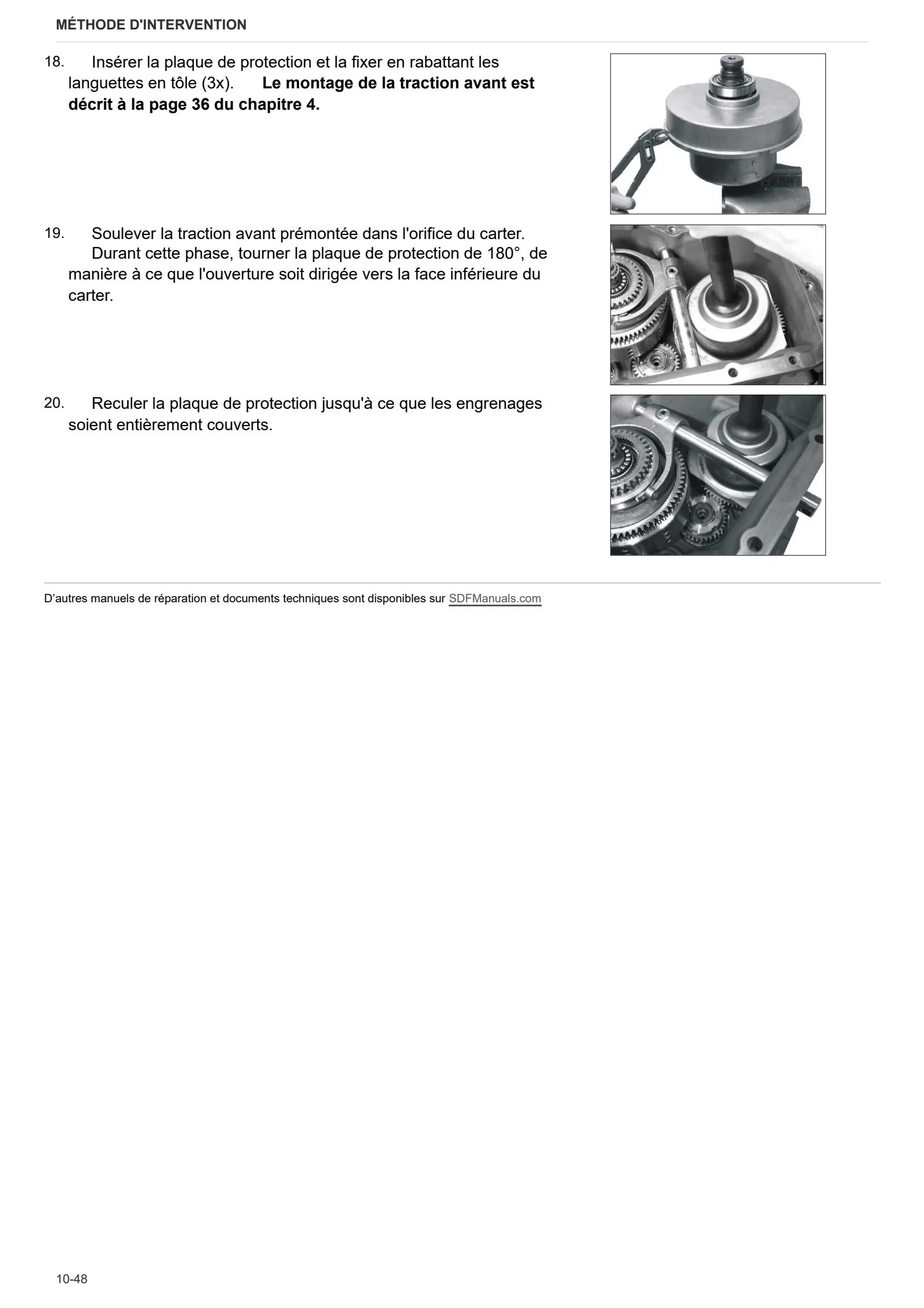

- Démontage de la traction avant
- Montage de la traction avant
- Démonter le réducteur de vitesse
- Démonter l’embrayage principal
- Montage de l’embrayage principal et de la transmission à vitesse réduite
- Montage de l’embrayage principal entièrement installé et de la transmission à vitesse réduite
- Montage du régulateur de pression embrayage principal
- Démonter la commande de vitesses (mécanique)
- Démontage de l’embrayage principal
- Démonter l’arbre intermédiaire
- Démonter l’entraînement de la pompe
- Prémonter le carter de transmission
- Remontage de l’entraînement de la pompe
- Prémonter l’arbre intermédiaire
- Montage de l’arbre principal

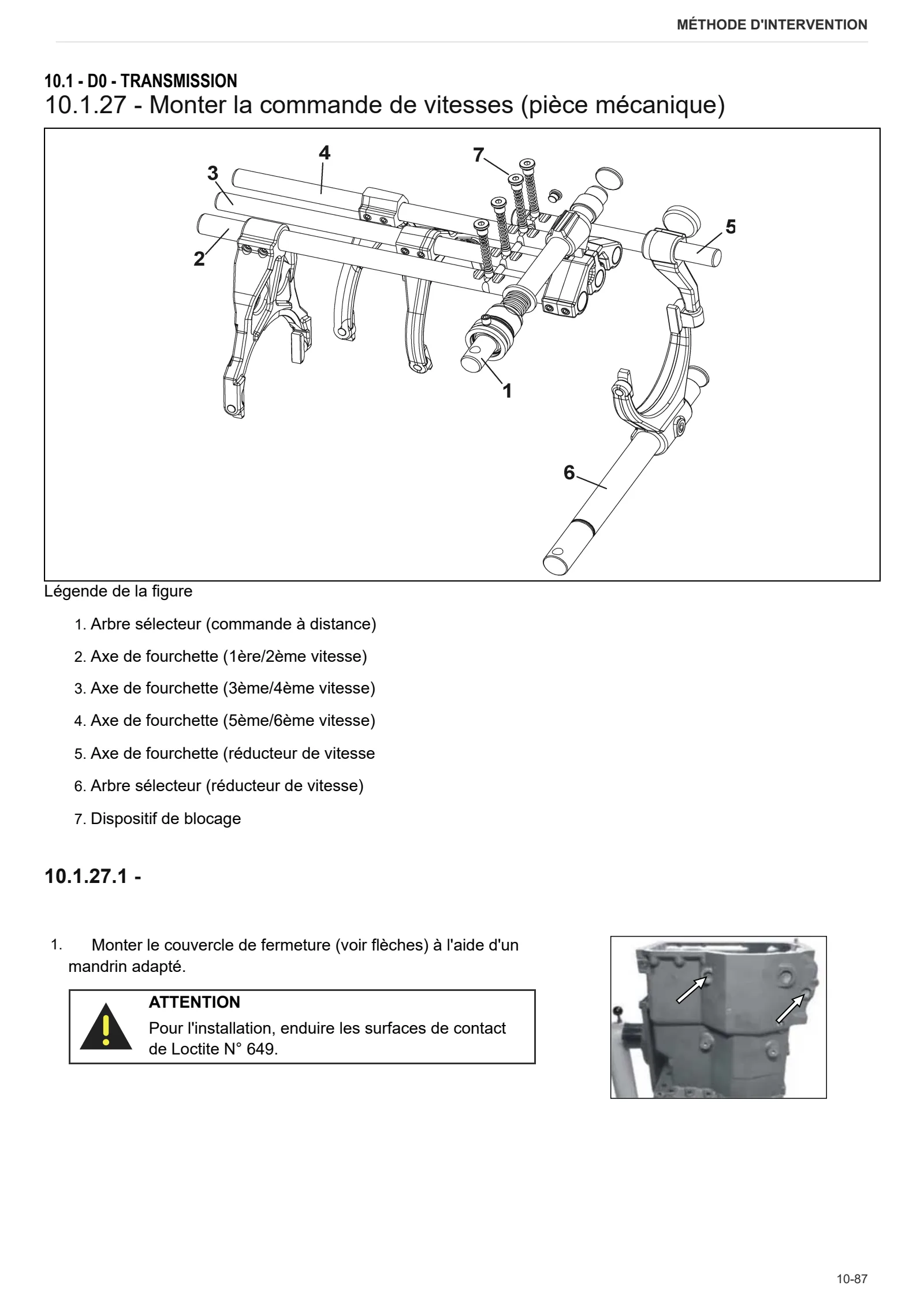

- Monter la commande de vitesses (pièce mécanique)
- Montage de l’engrenage de commande pompes
- Démontage de la commande hydraulique
- Montage de la commande hydraulique
- Commande à distance
- Montage du powershift sur la transmission principale
- Montage de la transmission principale sur l’essieu arrière
- Montage de l’alimentation huile et du fin de course à piston
- Version filtre pression et commande de changement de rapport hydraulique (commande de changement de rapport automatique)
- Dépose et pose de la commande de changement de rapport hydraulique (unité de changement de rapport automatique)
- Dépose et pose des pièces de commande de changement de rapport/mécaniques (commande de changement de rapport automatique)
E0 – Pont arrière
- Essieu arrière

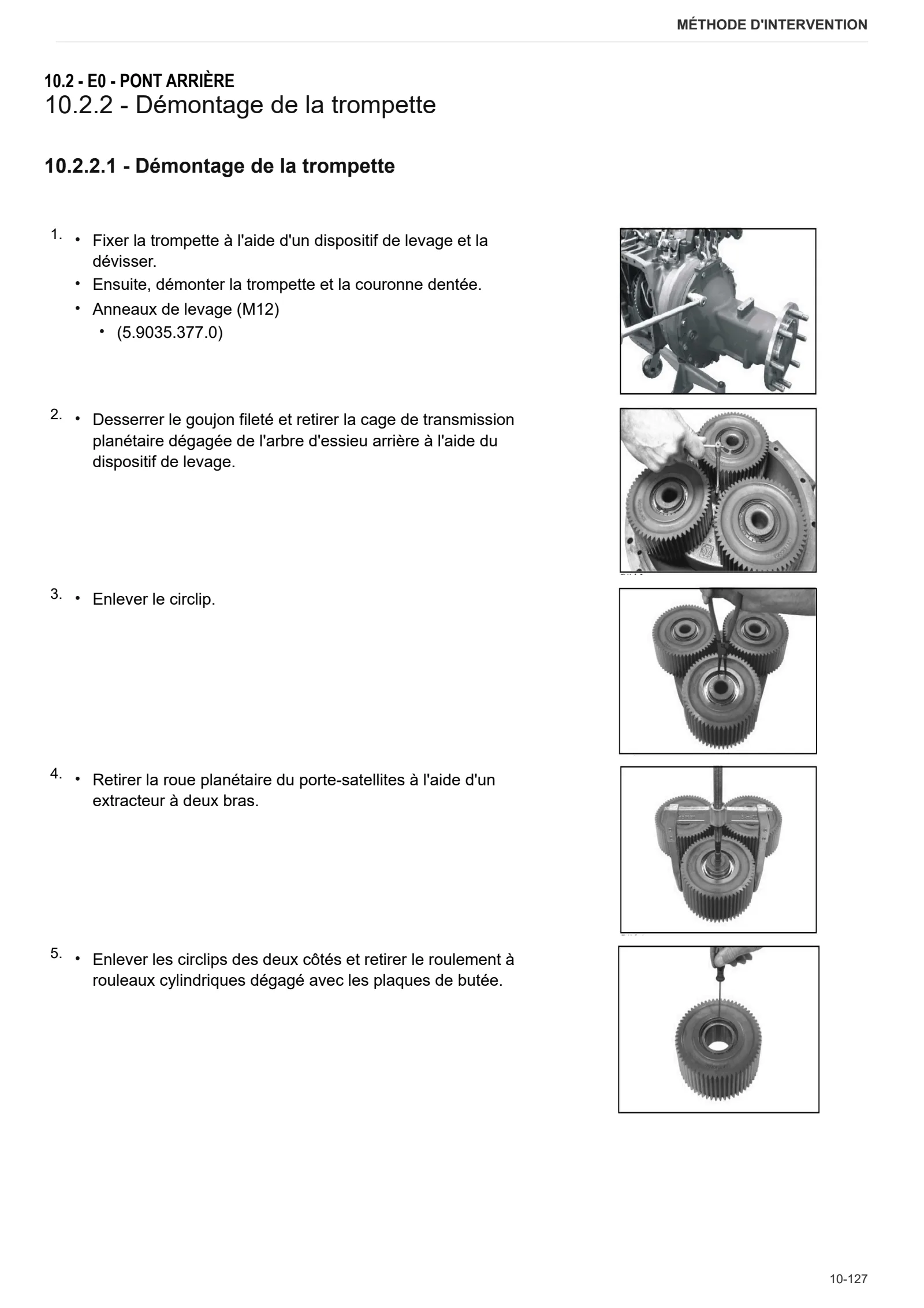

- Démontage de la trompette
- Démontage du frein
- Démontage du différentiel
- Démontage de la transmission de prise de force
- Démontage de l’alimentation en huile
- Démontage du relevage
- Prémonter le carter de l’essieu arrière
- Montage du relevage
- Montage de l’alimentation en huile
- Montage de l’appareil de commande
- Montage du bloc distributeur
- Montage de la transmission de prise de force
- Monter l’embrayage de prise de force
- Monter le changement de vitesse de la prise de force
- Montage du différentiel
- Montage du frein
- Réglage du frein arrière
- Montage du corps de l’essieu
- Monter l’essieu arrière complet au carter de transmission
