Panoramica del documento
Edizione PDF in italiano del Manuale d'officina per SAME ZF T-7200 PVS/IRS, famiglia Tractor components – Transmission – ZF. Il documento contiene 226 pagine.
Il relativo indice in italiano comprende 5 sezioni e 60 argomenti individuali.
Principali sezioni incluse
- Caratteristiche tecniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Transmission – ZF
- Modello: ZF T-7200 PVS/IRS
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 226
- Dimensione del file: 29.08 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME ZF T-7200 PVS/IRS.
Indice completo
Caratteristiche tecniche
Trasmissione
- Tramissione
- Tramissione (C-Shift)
- P.T.O. posteriore
Modalità intervento
D0 – Trasmissione
- Separazione dei componenti della catena cinematica
- Smontaggio del componente Powershift

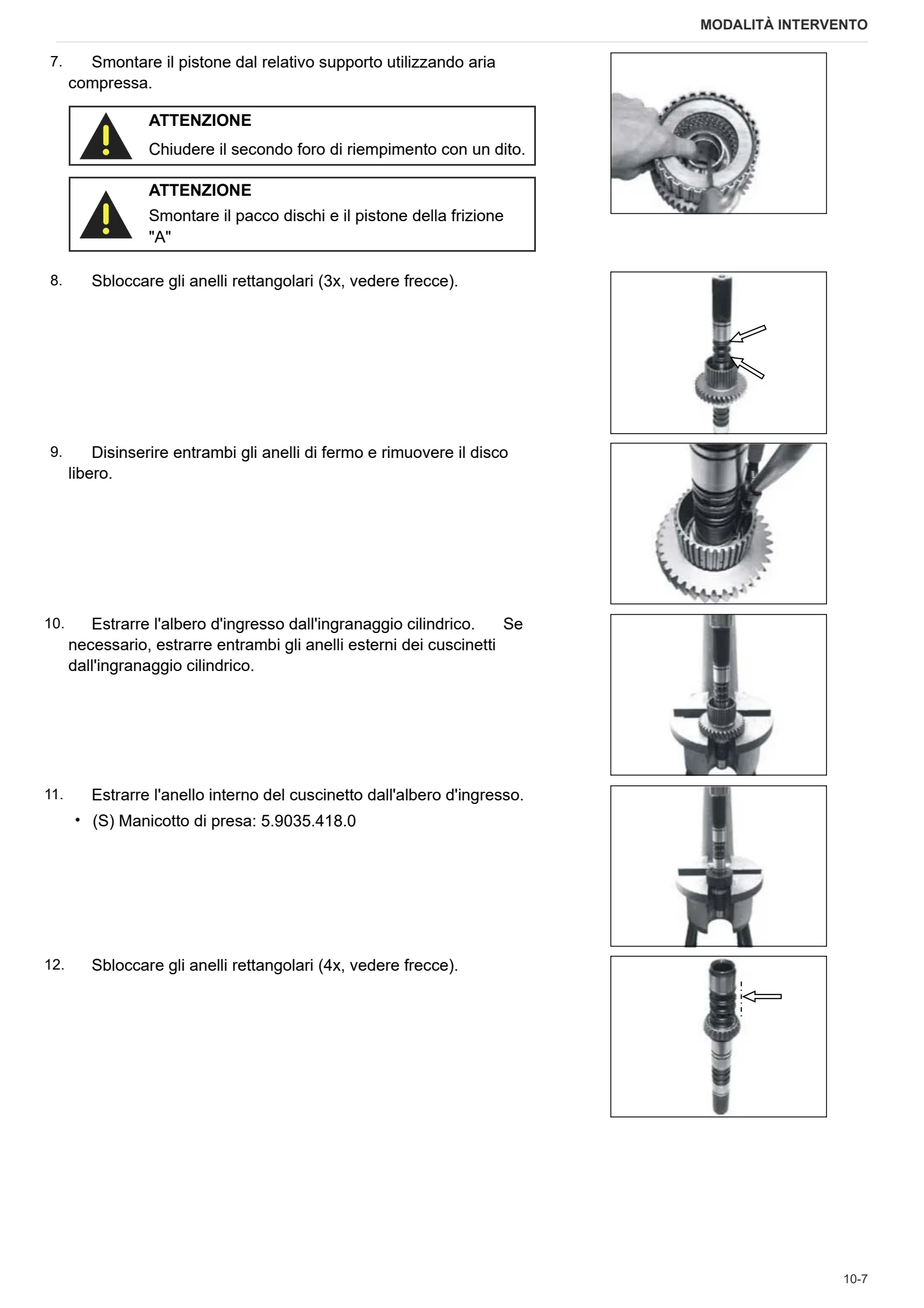

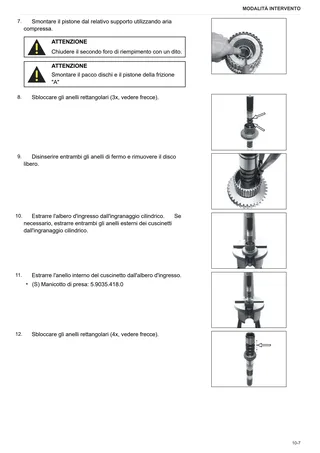

- Disassemblaggio della frizione A/C
- Disassemblaggio della frizione B/D
- Disassemblaggio della frizione F/G
- Albero della frizione A/C completo
- Albero frizione completo B/D
- Albero della frizione F/G completo
- Smontaggio del carter delle frizioni
- Completamento carter delle frizioni
- Smontaggio dell’ingranaggio di comando pompe
- Smontaggio della trazione anteriore
- Montaggio della trazione anteriore
- Disassemblaggio del comando ingranaggio superriduttore
- Disassemblaggio della frizione principale
- Montaggio della frizione principale e della trasmissione a velocità ridotta
- Montaggio della frizione principale ultimata e della trasmissione a velocità ridotta
- Montaggio del regolatore di pressione frizione principale
- Disassemblaggio del comando del cambio (meccanico)
- Smontaggio della frizione principale
- Disassemblaggio del controalbero
- Disassemblaggio dell’ingranaggio di trasmissione pompa
- Preassemblaggio della scatola del cambio
- Riassemblaggio dell’ingranaggio di trasmissione pompa
- Preassemblaggio del controalbero
- Montaggio dell’albero principale

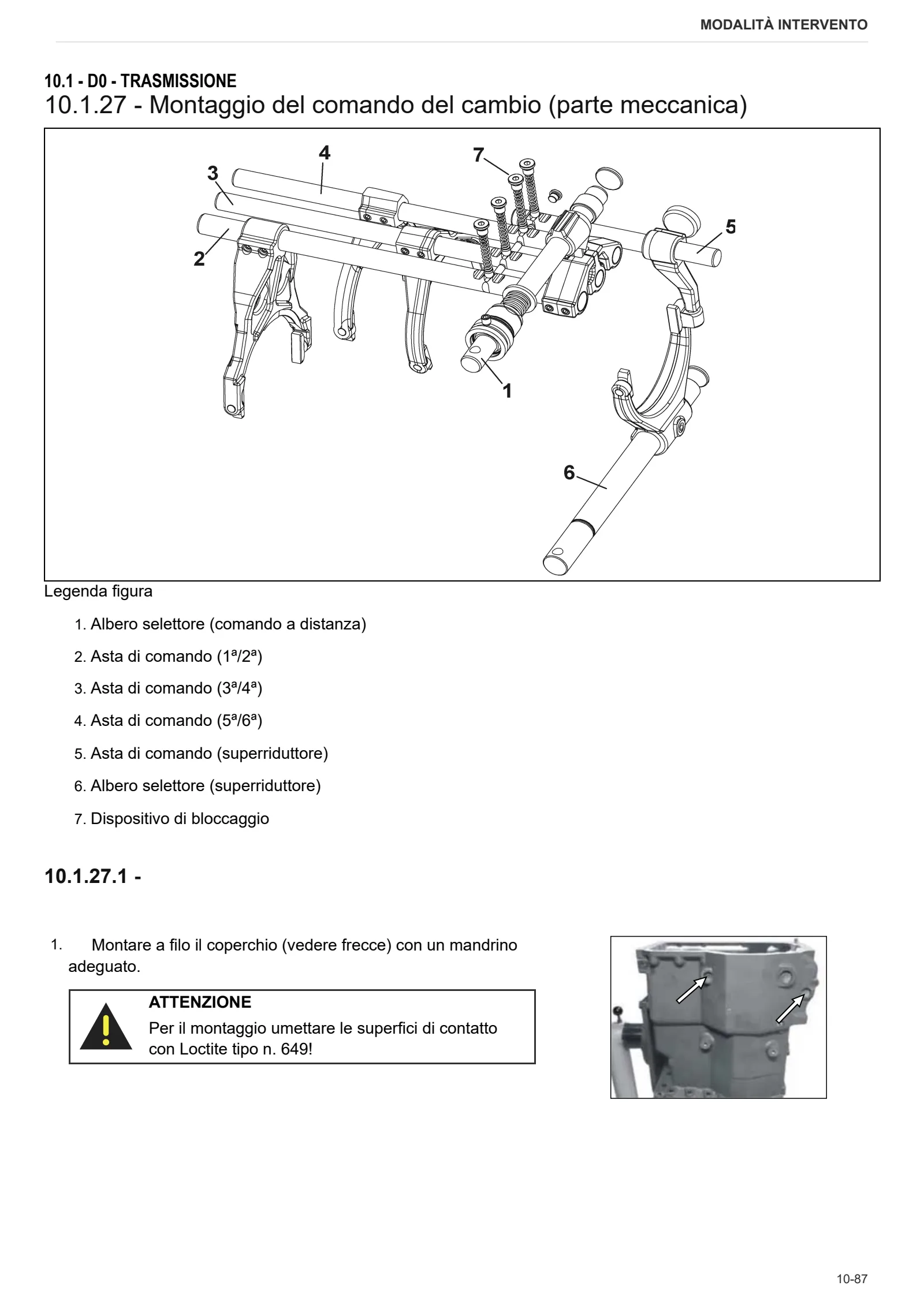

- Montaggio del comando del cambio (parte meccanica)
- Montaggio dell’ingranaggio di comando pompe
- Smontaggio del comando idraulico
- Montaggio del comando idraulico
- Comando a distanza
- Montaggio del Powershift sulla trasmissione principale
- Montaggio della trasmissione principale sull’assale posteriore
- Montaggio dell’alimentazione olio e del finecorsa a pistoncino
- Versione con filtro su mandata e comando di innesto idraulico (comando innesti automatico)
- Smontaggio e montaggio del comando di innesto idraulico (comando innesti automatico)
- Smontaggio e montaggio dei componenti meccanici/comando innesto (comando innesti automatici)
E0 – Assale posteriore
- Assale posteriore

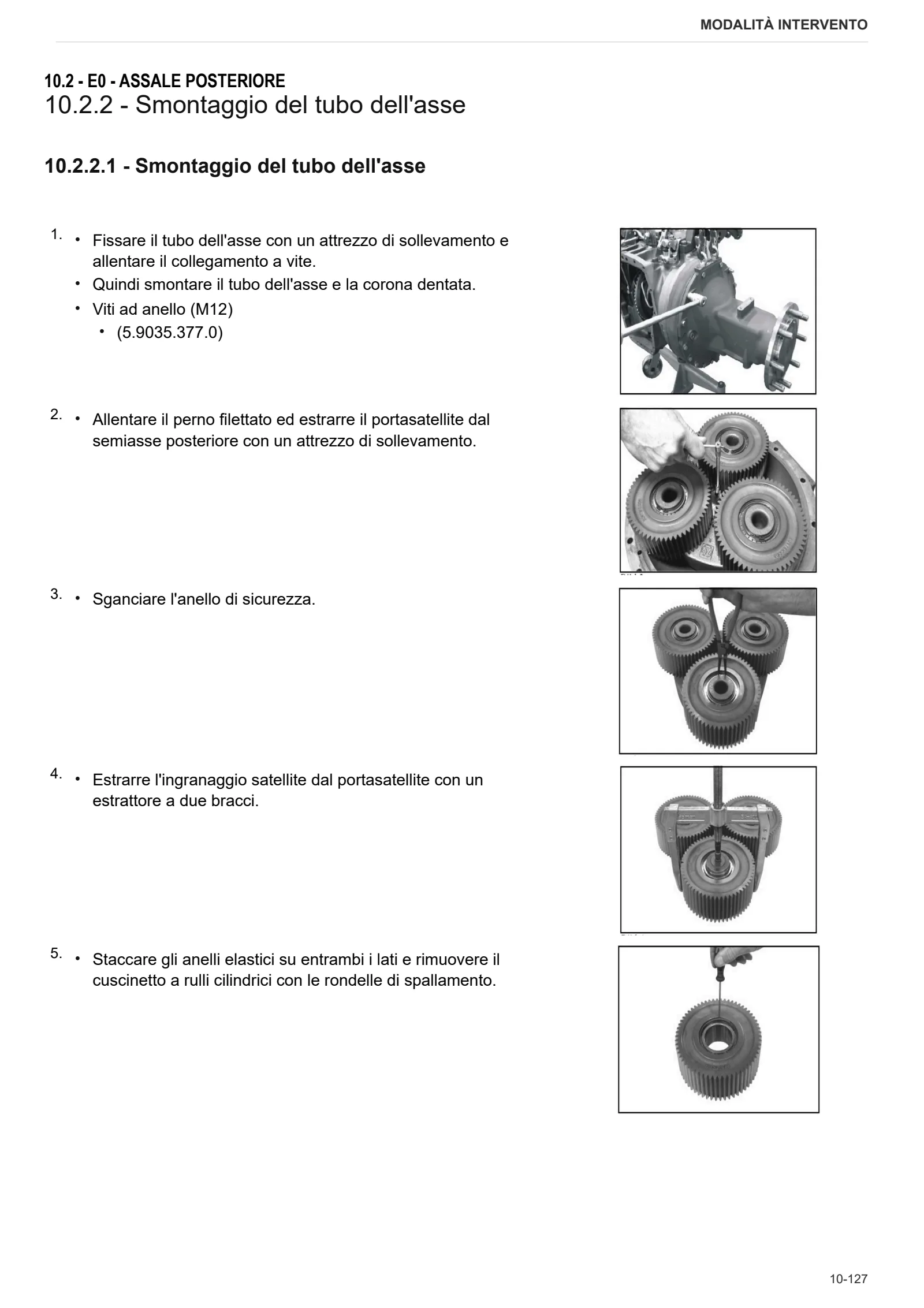

- Smontaggio del tubo dell’asse
- Smontaggio del freno
- Smontaggio del differenziale
- Smontaggio del riduttore della presa di forza
- Smontaggio dell’alimentazione dell’olio
- Smontaggio del sollevatore
- Premontaggio della scatola dell’assale posteriore
- Montaggio del sollevatore
- Montaggio dell’alimentazione dell’olio
- Montaggio della centralina
- Montaggio del blocco valvole
- Montaggio del riduttore della presa di forza
- Montaggio del giunto della presa di forza
- Montaggio del comando della presa di forza
- Montaggio del differenziale
- Montaggio del freno
- Regolazione del freno della ruota posteriore
- Montaggio del corpo dell’asse
- Montaggio dell’assale posteriore completo sulla scatola del cambio
