Présentation du document
Manuel d'atelier pour le modèle SAME FRUTTETO³ 110 → ZKDU7402W0TS10001 de la famille FRUTTETO³. Document numérique en français de 1,169 pages.
La table des matières française correspondante comprend 53 sections et 358 sujets individuels.
Principales sections incluses
- Introduction
- Sécurité
- Caractéristiques techniques
- Réglages ou tarages et diagnostics électroniques
- Méthode d'intervention

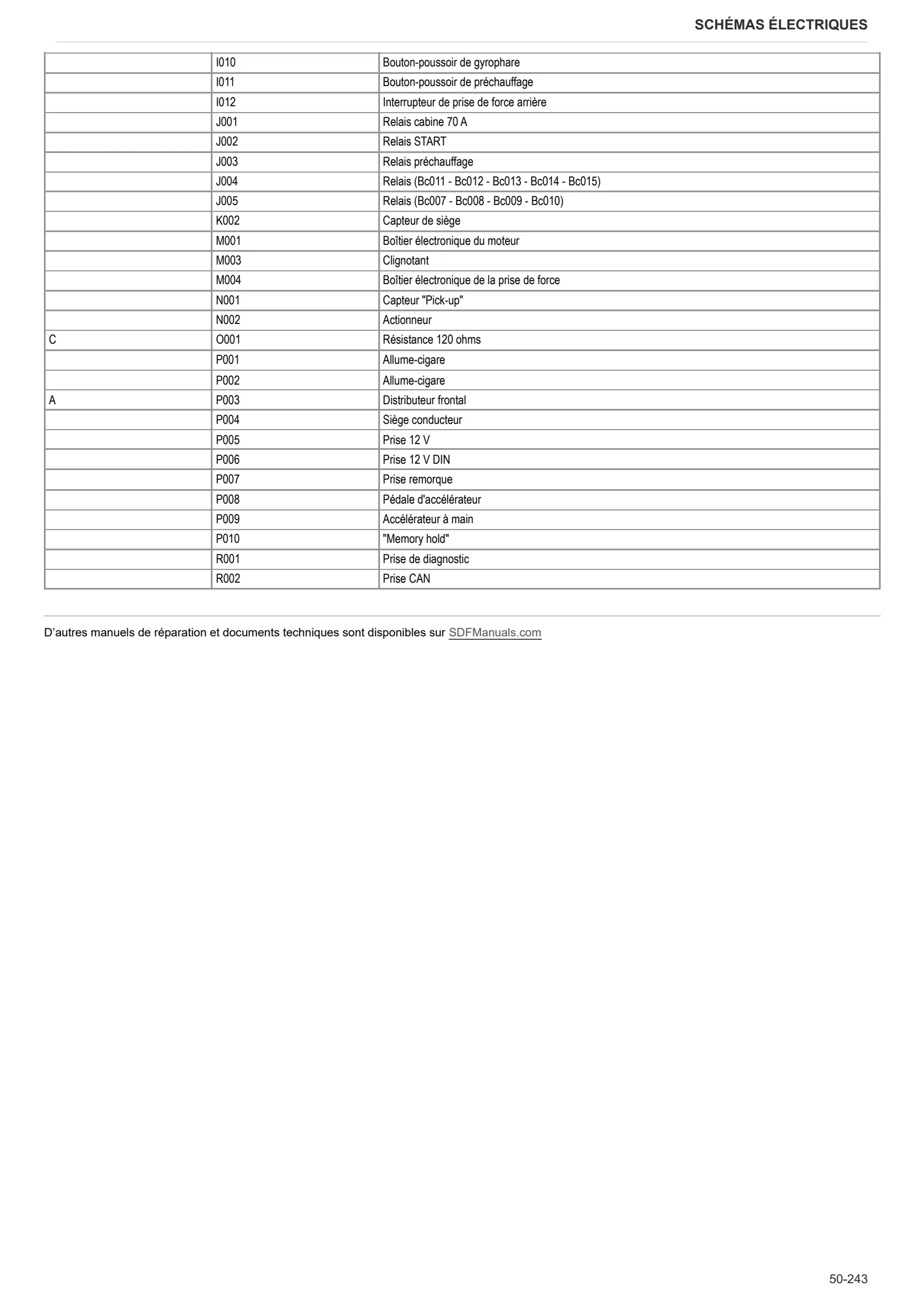

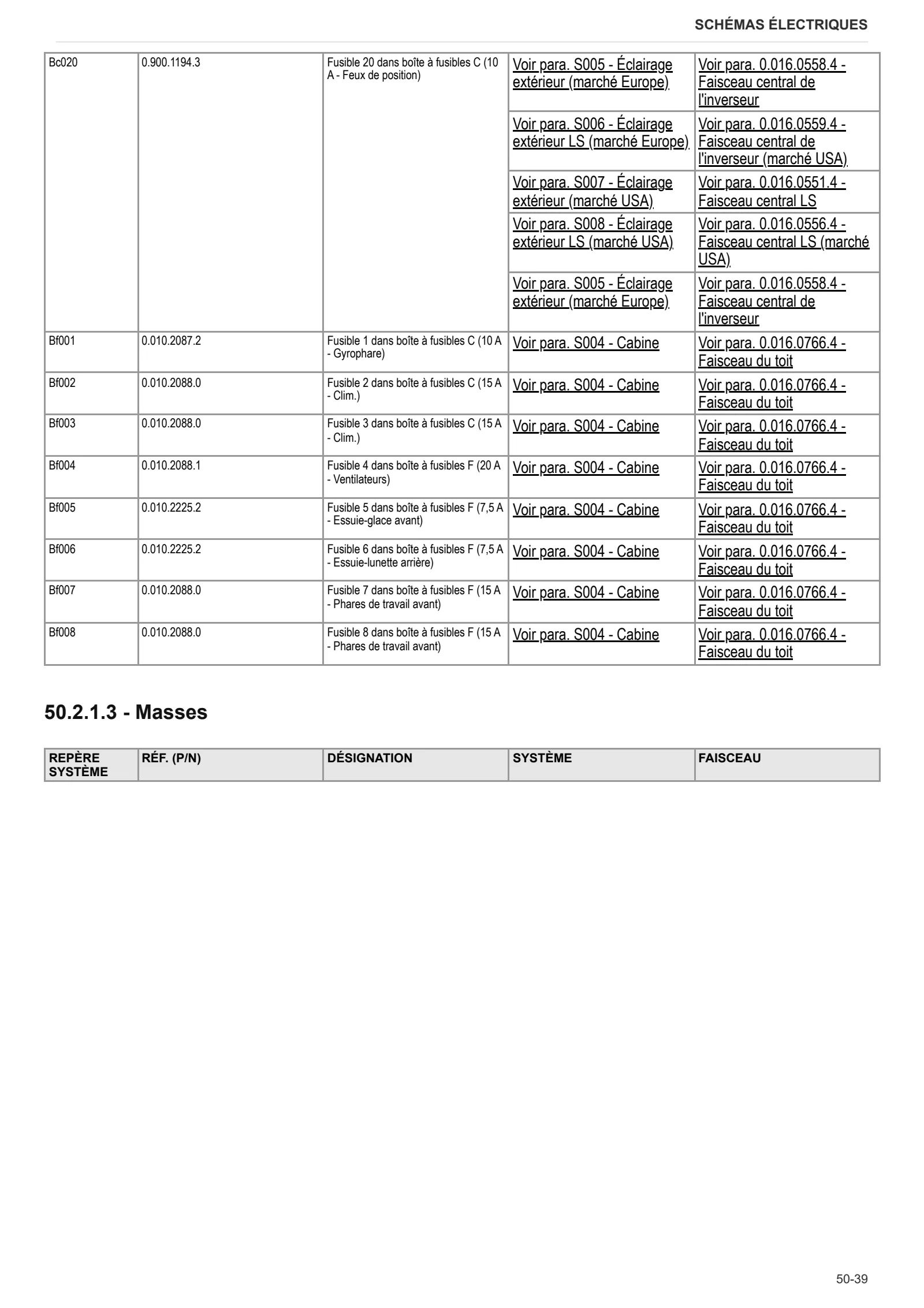

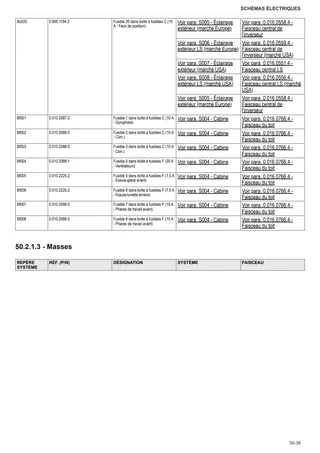

- Schémas électriques
- Service Info
Détails du document
- Marque: SAME
- Famille: FRUTTETO³
- Modèle: FRUTTETO³ 110
- Numéro de série à partir de: ZKDU7402W0TS10001
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 1,169
- Taille du fichier: 209.78 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à SAME FRUTTETO³ 110 → ZKDU7402W0TS10001.
Table des matières complète
Introduction
- Couples de serrage
- Couples de serrage des vis et écrous des branchements électriques
- Couples de serrage des vis et écrous de jantes sur moyeux de roues
- Montage des électrovalves et valves à cartouche
- Montage des raccords rapides
- Unités de mesure et leur conversion
Sécurité
Avant-propos
- Notes importantes sur la sécurité
Informations importantes sur la sécurité
- Identification des risques
- Indications pour les personnes ayant affaire avec le tracteur
Règles de sécurité
- Risques liés à la préparation du tracteur
- Risques liés à l’entretien
- Interventions sur les systèmes et installations de la machine
- Opérations particulières de dépose/pose/contrôle
Pictogrammes de sécurité
- Remplacer les pictogrammes de sécurité
Dangers liés à l’environnement
- Risques liés au milieu d’utilisation
Caractéristiques techniques
Moteur
- caractéristiques techniques du bloc-cylindres
- Caractéristiques techniques du vilebrequin
- Caractéristiques techniques des pistons – Segments
- Caractéristiques des bielles
- Caractéristiques techniques de l’arbre à cames – Avance statique 12°
- Caractéristiques techniques des pignons de distribution
- Caractéristiques techniques des masses d’équilibrage contrarotatives
- Caractéristiques techniques et dimensions des soupapes – ressorts de soupapes
- Caractéristiques techniques et dimensions des culasses – guides de soupapes – sièges de soupapes
- Caractéristiques techniques et dimensions des culbuteurs – rampes de culbuteurs – poussoirs
- Caractéristiques techniques des injecteurs
- Schéma des poussoirs hydrauliques
Accessoires moteur
- Démarreur
Transmission
- Transmission
- Groupe HML
- Boîte de vitesses
- Ensemble gammes et frein de stationnement
- Tige (coulisseau) de commande des gammes et levier de frein de stationnement
- Dispositif de mise en service 4RM
Essieu arrière
- Ensemble freins et essieu arrière
- Ensemble différentiel
Pont avant
- Pont avant 4RM
- Pignon, différentiel et blocage de différentiel
- Réduction finale
Carrosserie – Cabine – Plate-forme
- Introduction générale à l’installation A/C
- Changement d’état de la matière
- Installation de climatisation – Diagnostic
- Charge du circuit de climatisation
Système hydraulique
- Distributeur rotatif de direction hydrostatique
- Bloc d’électrovalves des servitudes
- Pompe du circuit AUXILIAIRES/SAC (22,5 cm³)
- Pompe du circuit AUXILIAIRES/SAC (14+11 cm³)
- Valve de frein de remorque
- Distributeur de relevage mécanique
- Introduction aux schémas hydrauliques
- Distributeur de relevage électronique
- Distributeur auxiliaire à 4 voies (Bucher)
- Distributeur auxiliaire à 4 voies électroproportionnel
- Distributeur de commande de l’attelage trois points – Hydraulique
PTO avant
- Prise de force avant
- Pompe alimentation PTO
- Embrayage de prise de force
- Bloc d’électrovalves de commande prise de force
Relevage avant
- Relevage avant
- Groupe amortisseur
Relevage arrière
- Relevage arrière
Réglages ou tarages et diagnostics électroniques
Outils de diagnostic
- Emplacement des unités électroniques et des instruments de diagnostic
- Interrogation des centrales électroniques
SDF Analyser
- SDF Analyser
- Connexion SDF Analyser – Prise de diagnostic
Écrans des outils de diagnostic
- Pages PC Testeur – Boîtier électronique du moteur – Structure
- Pages Testeur PC – Centrale 2.8519.084.0*
Mise en service et réglages du tracteur :
- Réglage du tableau de bord numérique
- Constantes roues
- Étalonnage des distributeurs avant
- MES – Boîtier électronique du moteur – Menu de présentation
- MES – Boîtier électronique du moteur – Menu principal
- MES – Boîtier électronique du moteur – Structure
- MES – Boîtier électronique du moteur – Menu de configuration
- MES – Boîtier électronique du moteur – Menu moteur
- MES – Boîtier électronique du moteur – Menu HML
- MES – Boîtier électronique du moteur – Menu de préchauffe
- MES – Boîtier électronique du moteur – Menu des alarmes
- MES – Boîtier électronique du moteur – Liste des alarmes
- MES – Boîtier électronique du moteur – Menu étalonnage roues
- MES – Boîtier électronique du moteur – Menu roues
- MES – Boîtier électronique du moteur – Menu HRT
- MES – Boîtier électronique du moteur – Menu DERATING
- MES – Boîtier électronique du moteur – Configuration type de moteur
- MES – Boîtier électronique du moteur – Configuration type de moteur
- MES – Boîtier électronique du moteur – Schéma fonctionnel
- Étalonnage distributeurs électroniques
- Boîtier électronique du relevage
Alarmes des boîtiers de commande électroniques
- Alarmes boîtiers électroniques
Alarmes moteur
- Alarmes du boîtier électronique du moteur
Alarmes transmission
- Alarmes du boîtier électronique de la transmission et de la prise de force
Alarmes du tableau de bord
- Alarmes du tableau de bord
Alarmes relevage
- Alarmes du boîtier électronique du relevage électronique
Alarmes distributeur électro-hydraulique
- Alarmes centrale distributeurs électro-hydrauliques et DT_Auto
Méthode d’intervention
B0 – Moteur

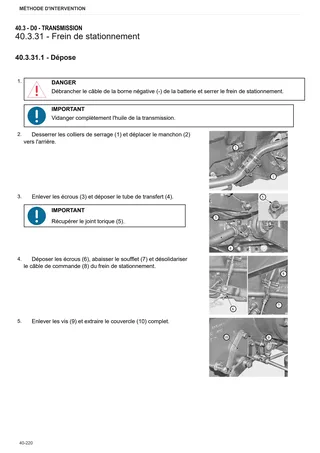

- Moteur – Séparation de la transmission
- MOTEUR
- Opérations préliminaires de démontage
- Contrôle du bloc moteur
- Vilebrequin

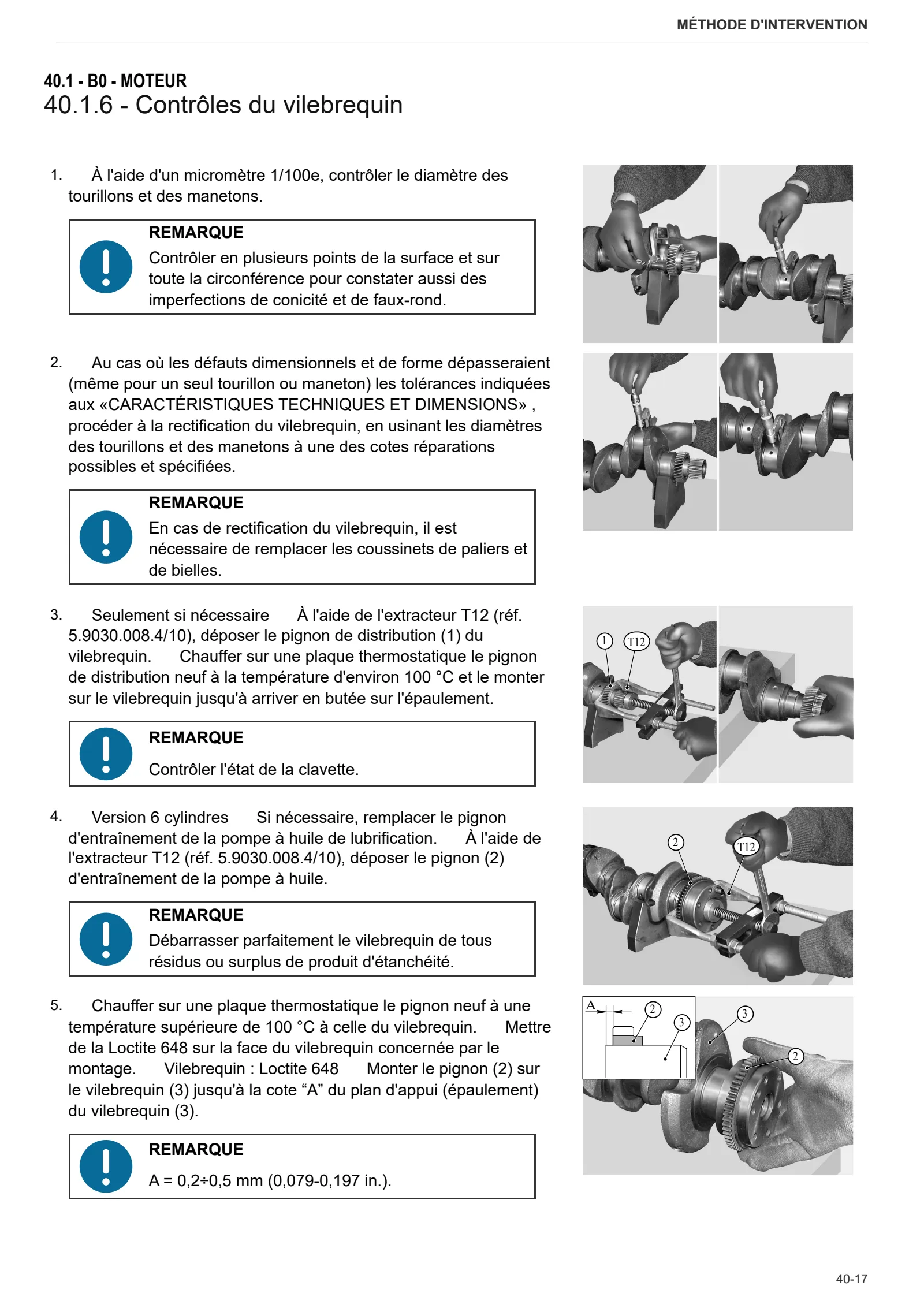

- Contrôles du vilebrequin
- Contrôles du volant moteur
- Remplacement du joint d’étanchéité arrière du vilebrequin
- Pistons et chemises
- Contrôle des pistons et des segments
- Contrôle des chemises
- Contrôle des bielles – axes de pistons – vis de chapeaux de bielles
- Contrôles de l’arbre à cames
- Arbre à cames
- Calage de la distribution
- Contrôle des pignons de distribution
- Réglage du jeu des pignons de distribution
- Masses contrarotatives
- Contrôles des masses contrarotatives
- Révision des masses contrarotatives
- Contrôle des soupapes
- Contrôle des sièges de soupapes
- Contrôle de l’étanchéité des soupapes
- Réglage du jeu aux soupapes
- Contrôle et remplacement des guides de soupapes
- Contrôle des culbuteurs et des paliers d’axes de culbuteurs
- Culasses
- Définition des épaisseurs des joints des culasses
- Contrôle des ressorts de soupapes
- Dépose de l’échangeur de chaleur
- Pompe de lubrification
- Démontage de la pompe de lubrification
- Carter d’huile
- Pompes à injection, actionneur et alimentation en combustible
- Déphasage des pompes d’injection
- Montage des injecteurs
- Contrôle du dépassement des injecteurs – Remplacement des bagues en bronze
- Contrôle des injecteurs
- Tige de commande pompe d’injection
- Révision du régulateur mécanique (standard et avec L.D.A.)
- Réglage de l’actionneur électronique
- Montage du support de régulateur électronique
- Pompe à eau
- Pompe à eau
- Thermostat
- Contrôle du thermostat
- Conduits de refroidissement et d’aspiration
- Contrôles finaux du moteur
C0 – Accessoires moteur
- Vidange du liquide de refroidissement et nettoyage du circuit
- Radiateur d’eau
- Réservoir de carburant
- Réservoir
- Filtre à air moteur
- Intercooler, échangeurs huile et combustible
- Silencieux (d’échappement)
- Tuyau d’échappement
D0 – Transmission
- Remplacer l’huile de transmission et nettoyage du filtre sur le circuit d’aspiration
- Désassemblage de l’ensemble inverseur complet
- Ensemble couvercle
- Ensemble embrayages de marche avant
- Ensemble embrayages de marche arrière
- Bloc embrayages
- Ensemble porte-satellites – Ensemble HML
- Arbre d’entrée de la boîte de vitesses – Version avec HML
- Arbre d’entrée de boîte de vitesses – Version sans HML
- Disque flecteur
- Arbre primaire – Version avec HML
- Arbre primaire – Version sans HML
- Désolidarisation arbre secondaire – Version avec ensemble sélection des plages
- Arbre secondaire (Version sans HML)
- Carter de boîte avant
- Carter de boîte arrière
- Carters de boîte avant et arrière
- Pignon
- Embrayage de prise de force.
- Arbre de sortie PTO (2 vitesses + syncro)
- Support de boîte de vitesses et levier de sélection des vitesses
- Tige (autrement dit coulisseau) de sélection des gammes
- Tige de commande de mini-réducteur – Version avec HML
- Différentiel – Couple conique
- Arbre sortie de la traction intégrale et PTO syncro
- Désassemblage de l’embrayage de commande de l’engagement de la prise de force.
- Prise de force commande pompe – Engrenage interne
- Arbre de commande PTO syncro
- Embout final de prise de force
- Embout PTO, version 2 vitesses
- Frein de stationnement
- Dispositif d’engagement de la traction intégrale – Version sans HML
- Désassemblage du dispositif d’engagement-dégagement du pont avant (4RM) – Version sans HML
- Groupe HML
E0 – Pont arrière
- Essieu arrière
- Support de frein
- Différentiel
- Purge de l’air du circuit hydraulique des freins AV et AR
- Essieu arrière droit-gauche – Version avec essieu normal
- Ensemble porte-satellites
- Disques de freins arrière
- Piston de frein arrière
- Ensemble inverseur – ensemble complet
F0 – Pont avant
- Support avec pont avant
- Pont avant (4RM)
- Réglage du jeu axial avant
- Vérin de direction
- Désassemblage des vérins de direction
- Boîtier de pivot de fusée et demi-arbre
- Pivot et demi-arbre
- Ensemble pignon-différentiel
- Dispositif de blocage de différentiel
- Dispositif de blocage de différentiel
- Couple conique
- Réglage du positionnement du pignon et de la précontrainte des roulements
- Différentiel
- Arbre de transmission intégrale (4RM)
- Réducteur épicycloïdal
- Désassemblage du réducteur épicycloïdal
- Disques des freins de pont avant
- Piston de frein de pont avant
- Orientation roue actionnement capteur de braquage
G0 – Carrosserie – Cabine – Plate-forme
- Entretien de l’installation de climatisation
- Chargement du circuit de climatisation
- Carter protecteur inférieur du moteur
- Capot
- Cabine
- Marchepied accès cabine
- Tableau de bord
- Volant et instrumentation
- Console droite
- Siège conducteur
- Système de climatisation – Version toit standard
- Câble de commande du chauffage
- Filtre déshydrateur – version standard
- Filtre déshydrateur – version standard
- Évaporateur de la climatisation – version standard
- Radiateur de chauffage
- Ventilateur du groupe chauffage et climatisation – Version avec toit standard
- Détendeur – version standard
- Filtre déshydrateur – version standard
- Filtre déshydrateur – version standard
- Thermostat de réglage température de la climatisation – Version avec toit standard
- Câbles de commande des distributeurs auxiliaires
- Leviers de commande – Version avec relevage mécanique
H0 – Système hydraulique
- Distributeur rotatif de direction hydrostatique
- Tarage de la soupape de sûreté
- Désassemblage de la direction hydrostatique
- Pompe d’assistance de direction
- Distributeur des services hydrauliques auxiliaires arrière
- Valve de freinage hydraulique de remorque
- Bloc d’électrovannes des servitudes
- Désolidarisation du bloc des électrovannes de servitude
R0 – Relevage arrière
- Relevage arrière complet
- Désolidarisation distributeur actionnement relevage – Version avec relevage mécanique
- Vérin de relevage- Version avec relevage mécanique
- Douilles – Version avec relevage mécanique
- Distributeur de relevage
- Capteur d’effort mécanique – Version avec relevage mécanique
- Désolidarisation capteur d’effort mécanique – Version avec relevage mécanique
- Attelage 3-points
S0 – Roues
- Roues AV
- Roues AR
Schémas électriques
Introduction
- Introduction
- Notions d’électronique pour mécaniciens (1/2)
- Notions d’électronique pour mécaniciens (2/2)
- Composants électriques et électroniques (1/2)
- Composants électriques et électroniques (2/2)
Composants
- Nomenclature des composants
Systèmes
- S001 – Alimentation
- S002 – Démarrage et préchauffage
- S003 – Freins
- S004 – Cabine
- S005 – Éclairage extérieur (marché Europe)
- S006 – Éclairage extérieur LS (marché Europe)
- S007 – Éclairage extérieur (marché USA)
- S008 – Éclairage extérieur LS (marché USA)
- S009 – Climatisation
- S010 – Tableau de bord
- S011 – Inverseur
- S012 – Relevage
- S013 – Transmission inverseur
- S014 – Transmission LS
- S015 – Distributeurs avant
- S016 – Prise de force
- S017 – Prise de force LS (USA)
- S018 – Diagnostic
Faisceaux de câblage
- 0.016.0558.4 – Faisceau central de l’inverseur
- 0.016.0551.4 – Faisceau central LS
- 0.016.0559.4 – Faisceau central de l’inverseur (marché USA)
- 0.016.0556.4 – Faisceau central LS (marché USA)
- 0.016.0550.4 – Faisceau arrière de l’inverseur
- 0.016.0560.4 – Faisceau arrière LS
- 0.016.0580.4 – Faisceau arrière de l’inverseur (marché USA)
- 0.016.0564.4 – Faisceau arrière LS (marché USA)
- 0.016.0552.4 – Faisceau avant 3 cylindres
- 0.016.0553.4 – Faisceau avant 4 cylindres
- 0.016.0570.4 – Faisceau de l’alimentation et du préchauffage cabine 3 cylindres
- 0.016.0569.4 – Faisceau de l’alimentation et du préchauffage cabine 4 cylindres
- 0.016.0572.4 – Faisceau de l’alimentation et du préchauffage plate-forme 3 cylindres
- 0.016.0571.4 – Faisceau de l’alimentation et du préchauffage plate-forme 4 cylindres
- 0.016.0769.4 – Faisceau de l’alimentation cabine
- 0.016.0766.4 – Faisceau du toit
- 0.015.7309.4 – Faisceau des feux sur capot
- 0.015.7310.4 – Faisceau des feux sur capot
- 0.016.0768.4 – Faisceaux des phares de travail, d’essuie-glace et de gyrophare
- 0.016.0771.4 – Jonction feux avant
- 0.016.0772.4 – Jonction feux avant (marché USA)
- 0.013.6326.4 – Jonction feux avant sur arceau
- 0.012.3825.4 – Jonction feux avant sur arceau (marché USA)
- 0.013.6327.4 – Jonction gyrophare sur arceau
- 0.016.0767.4 – Faisceau de la climatisation
- 0.016.0562.4 – Faisceau des distributeurs avant avec le boîtier électronique
- 0.012.0101.4 – Faisceau attelage 3-points électro-hydraulique
- 0.011.2025.4 – Faisceau du relevage électronique
- 0.011.7711.3 – Jonction rallonge filtre à huile
- 0.015.2080.4 – Jonction freins
- 0.015.0070.4 – Jonction filtre électrovalves
- 0.007.7899.3 – Jonction prise de force avant
- 0.012.2103.3 – Jonction freinage hydraulique
- 0.010.6708.3 – Faisceau des câbles de batterie
Service Info
A0 – TRACTEUR
- Diagnostic – Abonnement 2026
- Après-vente – Abonnement 2026
- GUIDE DE RECHERCHE DES INFORMATIONS DE MAINTENANCE
- Diagnostic – Abonnement 2025
- Après-vente – Abonnement 2025
- Diagnostic – Abonnement 2023
- Diagnostic – Abonnement 2024
- Diagnostic – Abonnement 2022
- Diagnostic – Abonnement 2021
- Après-vente – Abonnement 2024
- Après-vente – Abonnement 2023
- Après-vente – Abonnement 2022
- Après-vente – Abonnement 2021
- Après-vente – Redevance 2019
- DVD SDF Parts et SDF Service 04/2014 version 26
- Nouvelle fonctionnalité : Téléchargement PDF documentation technique
- Diagnostic – Abonnement 2020
- Après-vente – Abonnement 2020
- Après-vente – Redevance 2018
- Service et Pièces de rechange – Tarif 2017
- DVD SDF Parts et SDF Service 05/2014 version 25
- DVD SDF Parts et SDF Service 03/2013 version 24
B0 – MOTEUR
- Lavage du circuit de lubrification
- Courroie ventilateur moteur
- Palier de butée avant
- Spécifications de l’huile moteur Deutz AG
C0 – ACCESSOIRES MOTEUR
- Protocole de diagnostic – AdBlue – Unité de niveau flottant
- Pompe carburant auxiliaire
- Outil de filtrage et de préfiltrage réf. 5.9035.865.0
- Rupture de la pompe à carburant auxiliaire
D0 – TRANSMISSION
- INFOS ASSISTANCE – Amélioration du pignon de marche avant, réf. 0.013.1652.0
- Douilles sur les arbres en entrée de l’inverseur
F0 – ESSIEU AVANT
- Mise à jour du manuel d’atelier – Réducteur épicycloïdal
- Contrôler usure des rotules de direction du pont avant
- Procédure de vérification du comportement de la direction
G0 – CARROSSERIE – CABINE
- INFO ASSISTANCE – Orifice de mise à l’air du réservoir de liquide de frein manquant
- Leviers de commande des distributeurs hydrauliques auxiliaires
- Levier de commande du relevage arrière
- Goupille de commande du potentiomètre de pédale d’embrayage
- Ressort de rappel de pédale d’embrayage
- Tenue tige de commande frein de stationnement
- Bouchon pour capot
- Dispositif de verrouillage du capot
- Recharge du circuit de climatisation
H0 – SYSTÈME HYDRAULIQUE ET SYSTÈME À AIR COMPRIMÉ OU PNEUMATIQUE
- Kit freinage hydraulique remorque CUNA (ITALIE)
- Mise à jour concernant la disponibilité du kit de freinage hydraulique à connexion simple – uniquement pour le marché EUROPÉEN
- Instructions de montage pour électrovannes et vannes à cartouche
- L0 – SYSTÈME ÉLECTRIQUE
