Panoramica del documento
Edizione PDF in italiano del Manuale d'officina per SAME ZF T-7200 PS, famiglia Tractor components – Transmission – ZF. Il documento contiene 209 pagine.
Il relativo indice in italiano comprende 6 sezioni e 57 argomenti individuali.
Principali sezioni incluse
- Caratteristiche tecniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Transmission – ZF
- Modello: ZF T-7200 PS
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 209
- Dimensione del file: 33.20 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME ZF T-7200 PS.
Indice completo
Caratteristiche tecniche
Trasmissione
- Trasmissione
- P.T.O. posteriore
Assale posteriore
- Assale posteriore
Modalità intervento
D0 – Trasmissione
- Smontaggio dei componenti del cambio
- Rimozione del cappello del cuscinetto
- Disassemblaggio della frizione A/C

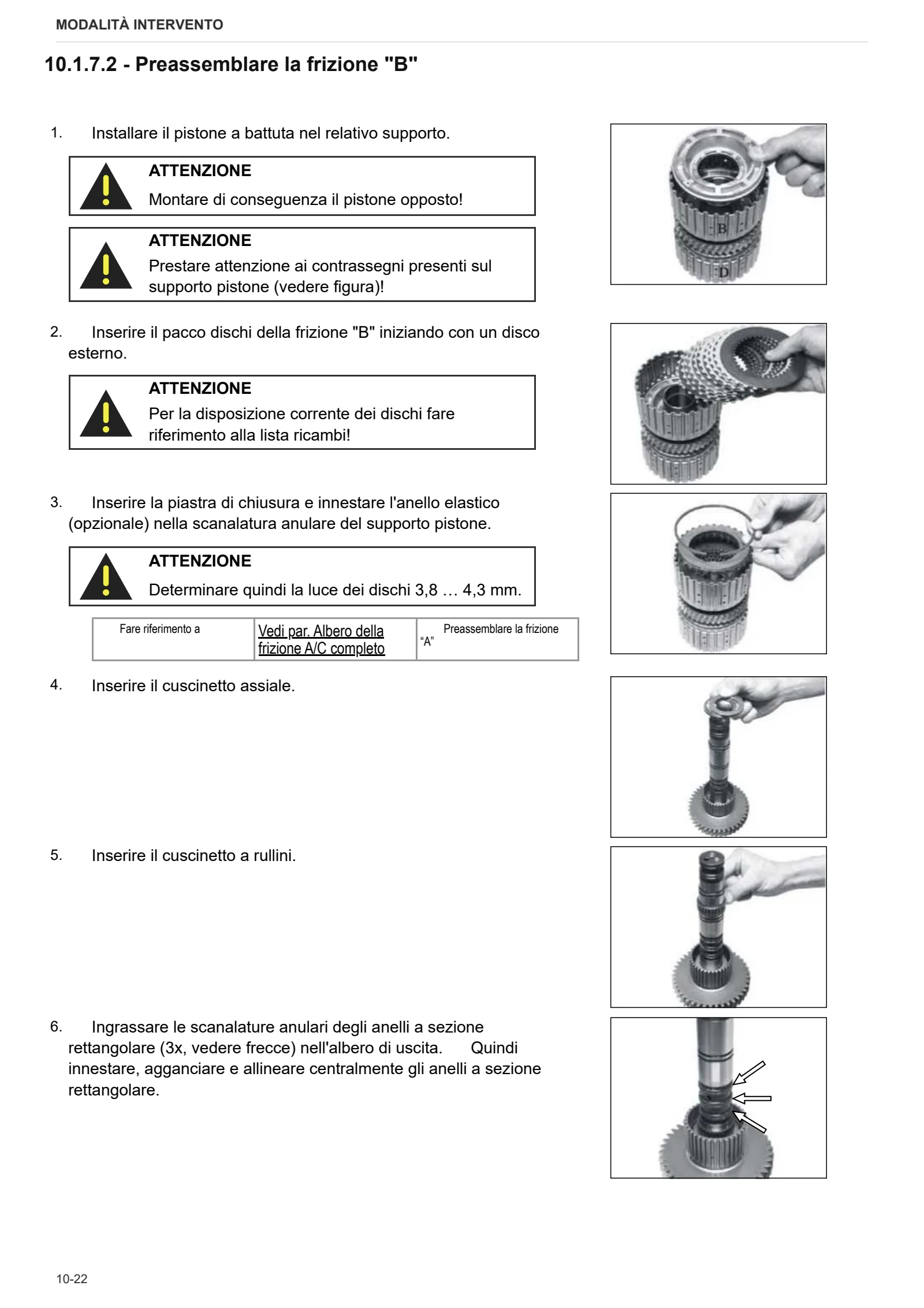

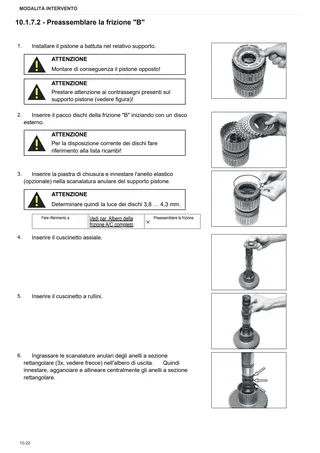

- Disassemblaggio della frizione B/D
- Disassemblaggio della frizione F/G
- Albero della frizione A/C completo
- Albero frizione completo B/D
- Albero della frizione F/G completo
- Disassemblaggio della scatola della frizione
- Preassemblaggio della scatola della frizione
- Disassemblaggio del cambio principale
- Disassemblaggio della trazione anteriore
- Preassemblaggio della frizione della trazione anteriore
- Disassemblaggio del comando ingranaggio superriduttore
- Disassemblaggio della frizione principale
- Preassemblaggio della frizione principale

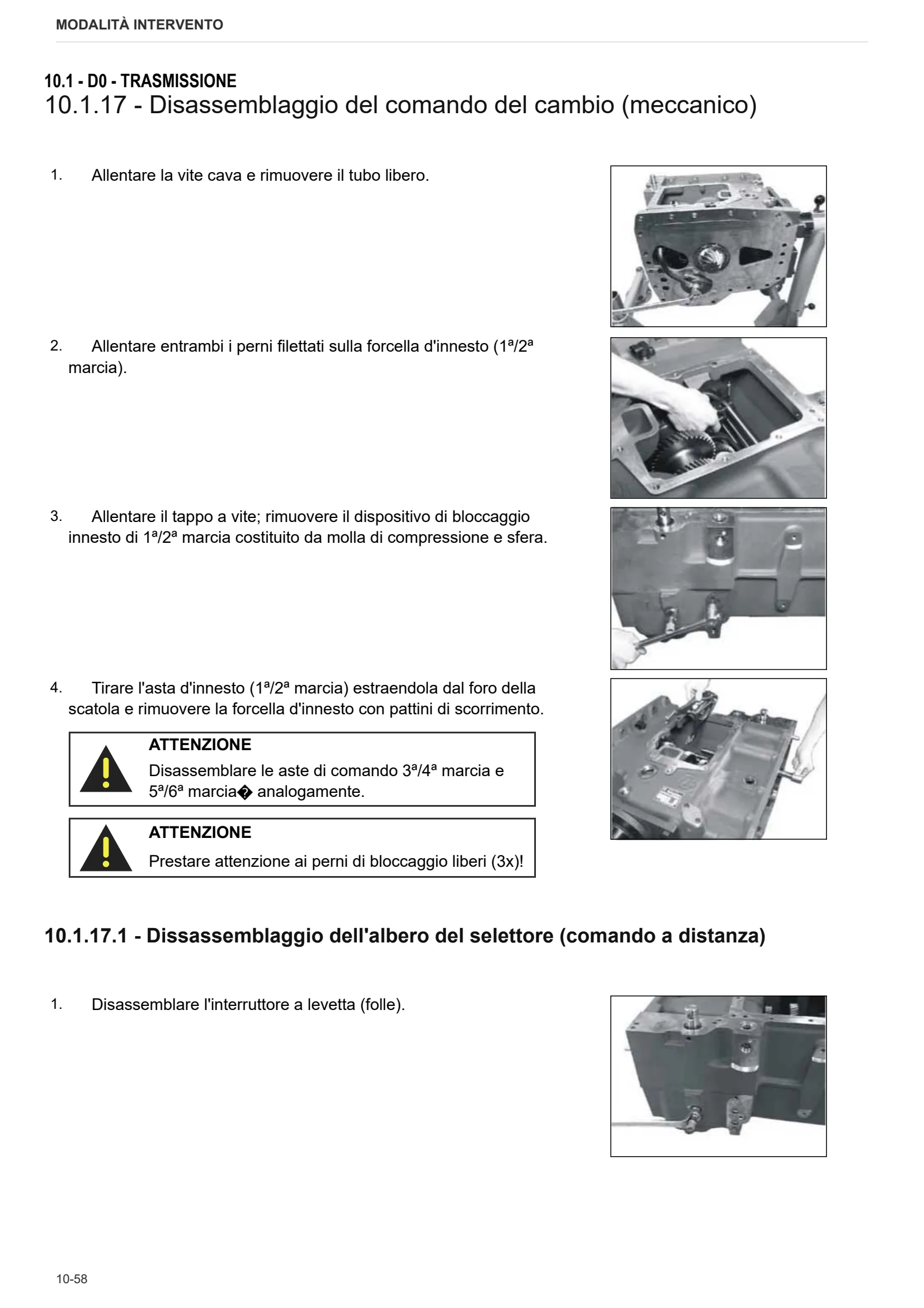

- Disassemblaggio del comando del cambio (meccanico)
- Disassemblaggio dell’albero principale
- Disassemblaggio del controalbero
- Disassemblaggio dell’ingranaggio di trasmissione pompa
- Preassemblaggio della scatola del cambio
- Riassemblaggio dell’ingranaggio di trasmissione pompa
- Preassemblaggio del controalbero
- Preassemblaggio dell’albero principale e installazione sulla scatola del cambio
- Montaggio del comando del cambio (parte meccanica)
- Montaggio della frizione principale e del superriduttore completi
- Riassemblaggio della valvola proporzionale (frizione principale)
- Montaggio del cambio powershift sul cambio principale e regolazione della corsa d’innesto del superriduttore
- Preassemblaggio e montaggio del comando pompa
- Disassemblaggio del comando del cambio idraulico
- Montaggio del comando del cambio idraulico
- Comando a distanza
- Montaggio dell’assale posteriore completo sulla scatola del cambio
- Montaggio dell’alimentazione dell’olio
E0 – Assale posteriore
- Assale posteriore
- Smontaggio del tubo dell’asse

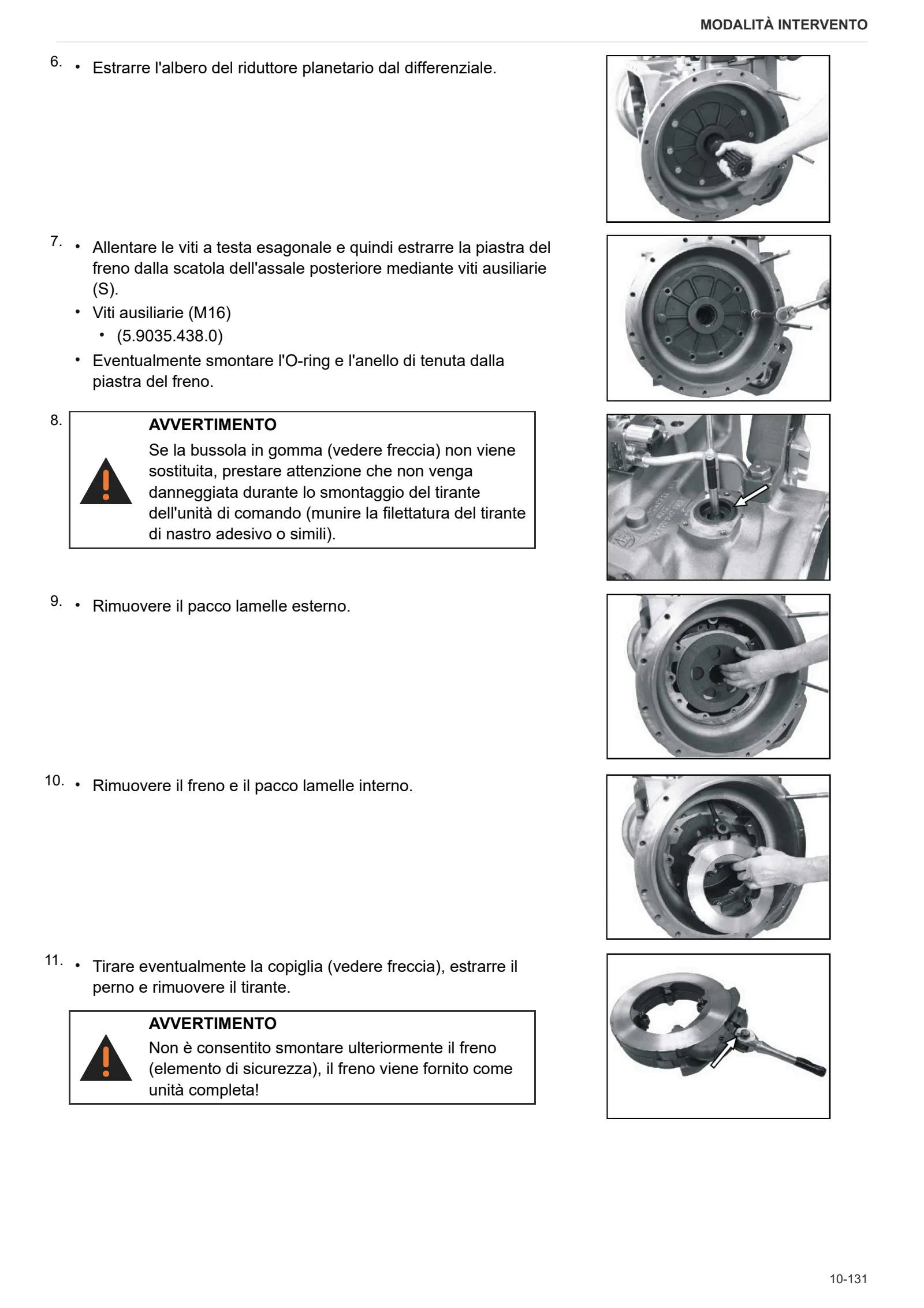

- Smontaggio del freno
- Smontaggio del differenziale
- Smontaggio del riduttore della presa di forza
- Smontaggio dell’alimentazione dell’olio
- Smontaggio del sollevatore
- Premontaggio della scatola dell’assale posteriore
- Montaggio del sollevatore
- Montaggio dell’alimentazione dell’olio
- Montaggio della centralina
- Montaggio del blocco valvole
- Montaggio del riduttore della presa di forza
- Montaggio del giunto della presa di forza
- Montaggio del comando della presa di forza
- Montaggio del differenziale
- Montaggio del freno
- Regolazione del freno della ruota posteriore
- Montaggio del corpo dell’asse
- Montaggio dell’assale posteriore completo sulla scatola del cambio
