Visão geral do documento
Manual de oficina para SAME ZF T-7200 PS da família Tractor components – Transmission – ZF. Download digital em PDF, em português, com 209 páginas.
O índice correspondente em português contém 6 secções e 57 tópicos individuais.
Principais secções incluídas
- Características técnicas
- Modo de intervenção
Detalhes do documento
- Marca: SAME
- Família: Tractor components – Transmission – ZF
- Modelo: ZF T-7200 PS
- Tipo de documento: Manual de oficina
- Idioma: Português
- Páginas: 209
- Tamanho do ficheiro: 33.21 MiB
- Formato: Download digital em PDF
Compatibilidade
Antes da compra, confirme que o modelo e o número de série da sua máquina correspondem a SAME ZF T-7200 PS.
Índice completo
Características técnicas
Transmissão
- Transmissão
- TDF traseira
Ponte traseira
- Ponte traseira
Modo de intervenção
D0 – Transmissão
- Componentes de transmissão separados
- Remover a tampa do rolamento
- Desmontar a embraiagem A/C
- Desmonta e a embraiagem B/D
- Desmontar a embraiagem F/G
- Completar veio de embraiagem A/C
- Completar veio de embraiagem B/D
- Completar veio de embraiagem F/G
- Desmontar a cloche da embraiagem
- Pré-montagem da cloche da embraiagem
- Desmontar a transmissão principal
- Desmontar a tracção às rodas da frente
- Pré-montagem da embraiagem da tracção às rodas da frente
- Desmontar a engrenagem de velocidade extra-lenta (crawler)
- Desmontar a embraiagem principal
- Pré-montagem da embraiagem principal

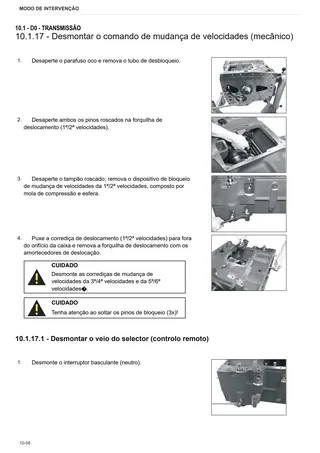

- Desmontar o comando de mudança de velocidades (mecânico)
- Desmontar o veio principal
- Desmontar o contraveio
- Desmontar a engrenagem de transmissão da bomba
- Pré-montagem da caixa de transmissão
- Voltar a montar a engrenagem de transmissão da bomba
- Pré-montagem do veio intermédio
- Pré-montagem do veio principal e instalação na caixa da transmissão
- Montar o comando de mudança de velocidades (parte mecânica)
- Montar a embraiagem principal completa e crawler
- Reinstalar a válvula proporcional (embraiagem principal)
- Montar a transmissão powershift na transmissão principal e ajustar o curso de deslocação do selector (crawler)
- Pré-montagem e montagem da transmissão da bomba
- Desmontar o comando de mudança de velocidades hidráulico
- Montar o comando de mudança de velocidades hidráulico
- Controlo remoto
- Montar o eixo traseiro completo na caixa da transmissão
- Montar a alimentação de óleo
E0 – Eixo traseiro
- Eixo traseiro
- Desmontar o cone do eixo

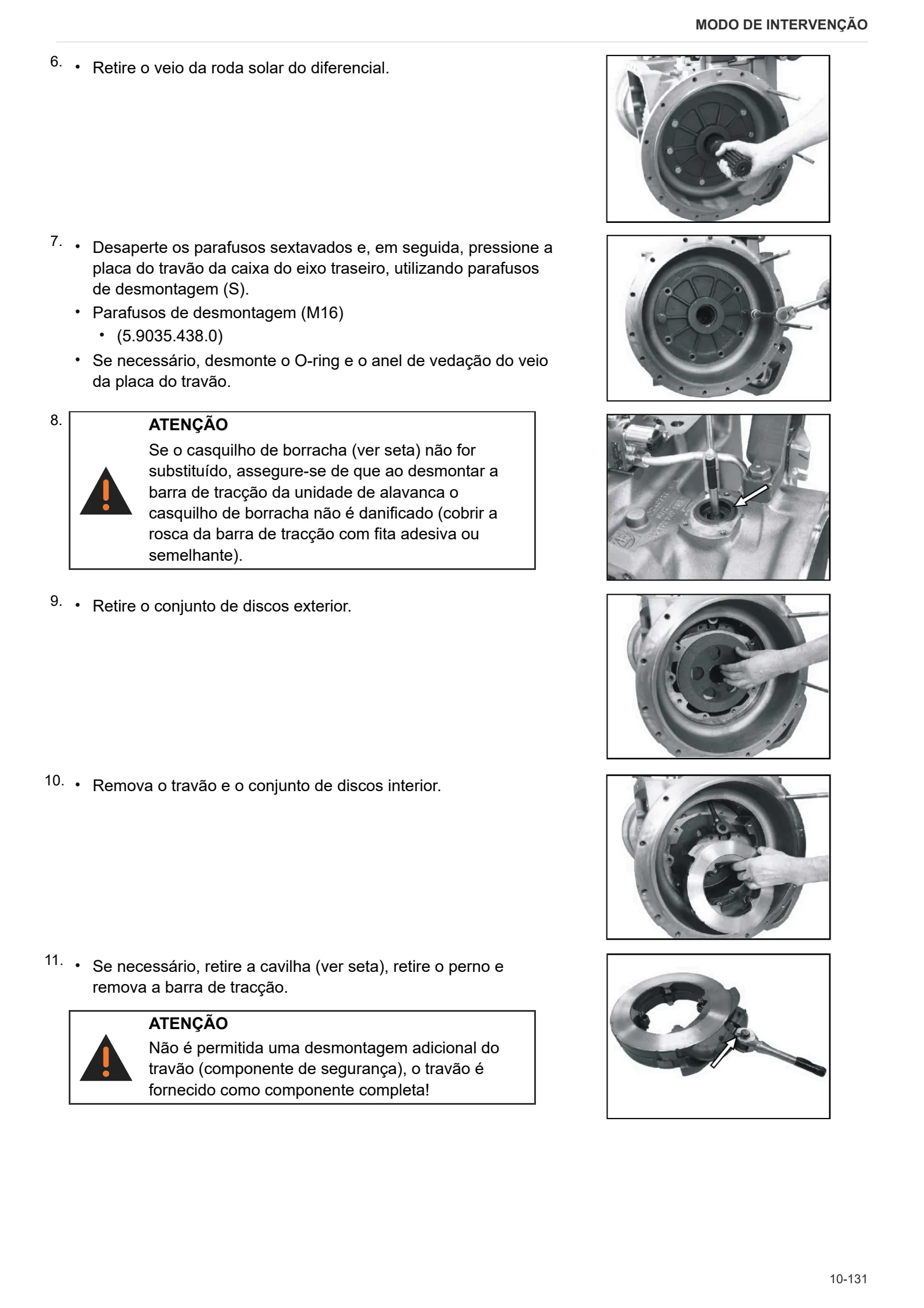

- Desmontar o travão
- Desmontar o diferencial
- Desmontar a engrenagem da tomada de força
- Desmontar a alimentação de óleo
- Desmontar a unidade de elevação
- Pré-montagem da caixa do eixo traseiro
- Montar a unidade de elevação
- Montar a alimentação de óleo
- Montar a unidade de comando
- Montar o bloco de válvulas
- Montar a engrenagem da tomada de força
- Montar a embraiagem da tomada de força
- Montar o selector de velocidades da tomada de força
- Montar o diferencial
- Montar o travão
- Ajustar o travão do eixo traseiro
- Montagem do corpo do eixo
- Montar o eixo traseiro completo na caixa de transmissão
