Panoramica del documento
Edizione PDF in italiano del Manuale d'officina per SAME 2012 L04 2V UPS Stage 3A, famiglia Tractor components – Engine – DEUTZ AG Stage 3. Il documento contiene 281 pagine.
Il relativo indice in italiano comprende 9 sezioni e 81 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Caratteristiche tecniche
- Tarature e diagnosi elettroniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Engine – DEUTZ AG Stage 3
- Modello: 2012 L04 2V UPS Stage 3A
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 281
- Dimensione del file: 18.00 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME 2012 L04 2V UPS Stage 3A.
Indice completo
Introduzione
- Introduzione – Motori
Caratteristiche tecniche
Motore
- Componenti del motore 2012 2V UPS
- Dati di prova e di regolazione
- Prescrizioni di serraggio motore 2012 2V UPS
Tarature e diagnosi elettroniche
Strumenti di diagnosi
Serdia 2000
- Software SERDIA 2000 Livello III
Modalità intervento
- Attrezzi per smontaggi e rimontaggi motore
- Attrezzature d’Officina per smontaggi e rimontaggi motore
- Coppie di serraggio
B0 – Motore
- Cinghia compressore condizionatore
- Tensionamento cinghia ventola e compressore condizionatore
- Cinghia alternatore pompa gasolio e pompa liquido di raffreddamento
- Tensionamento cinghia alternatore, pompa gasolio e pompa liquido di raffreddamento
- Controllo del valore di compressione
- Montaggio e smontaggio del motore sul cavalletto di montaggio
- Regolazione del gioco valvola

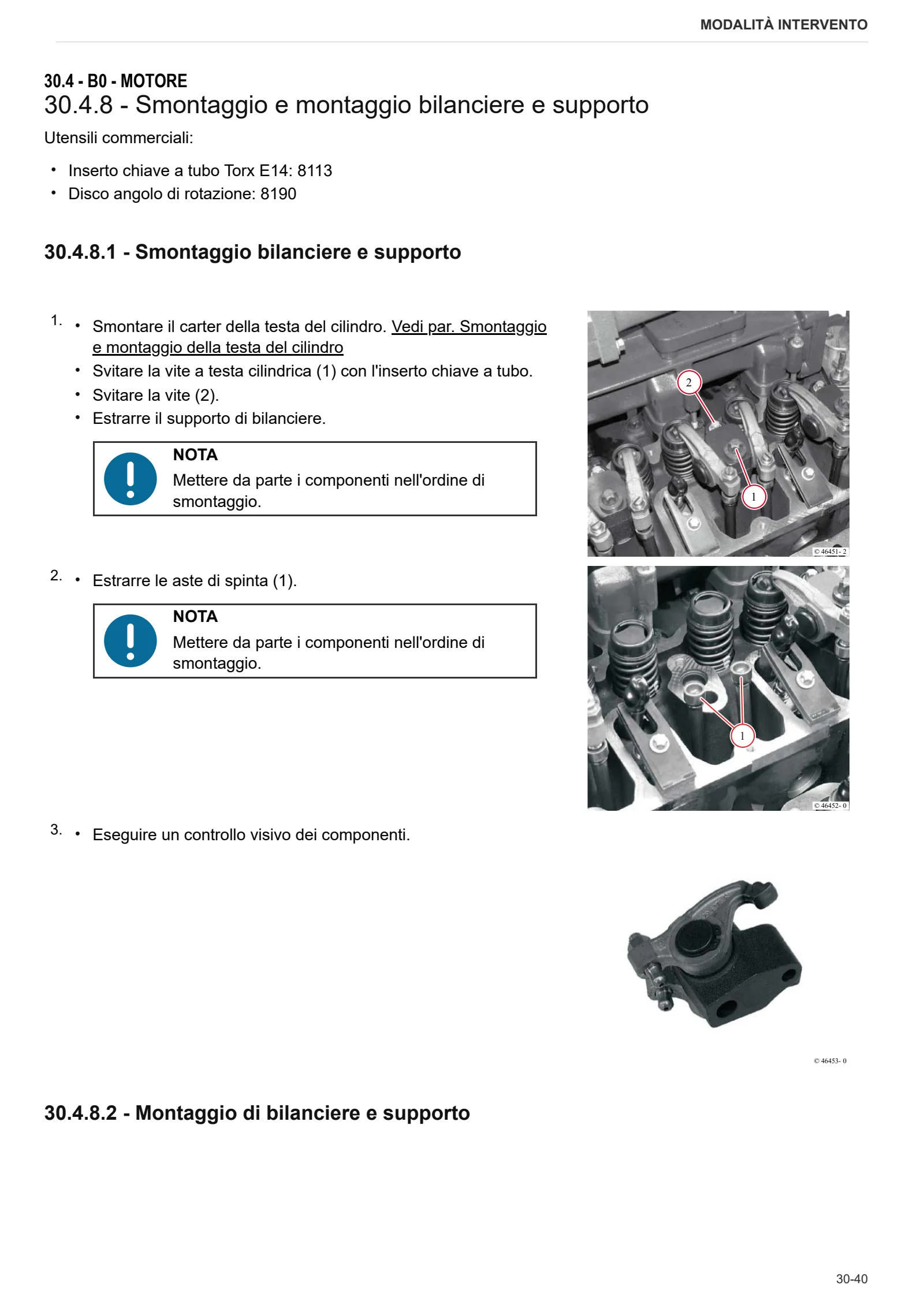

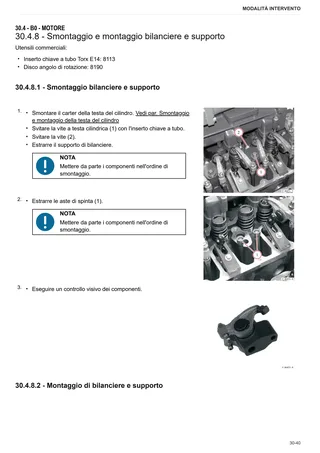

- Smontaggio e montaggio bilanciere e supporto
- Smontare e completare bilanciere e supporto, verificare
- Smontaggio e montaggio della testa del cilindro
- Levigatura superficie di tenuta della testa del cilindro
- Misurazione sporgenza pistone
- Montaggio e smontaggio valvole
- Controllo valvole
- Controllo guidavalvola
- Sostituzione del guidavalvola (sovradimensionamento – esecuzione colata)
- Controllo del residuo valvola
- Sostituzione sede di valvola riportata (sovradimensionamento)
- Controllo gioco assiale dell’albero a gomiti
- Controllo albero a gomiti

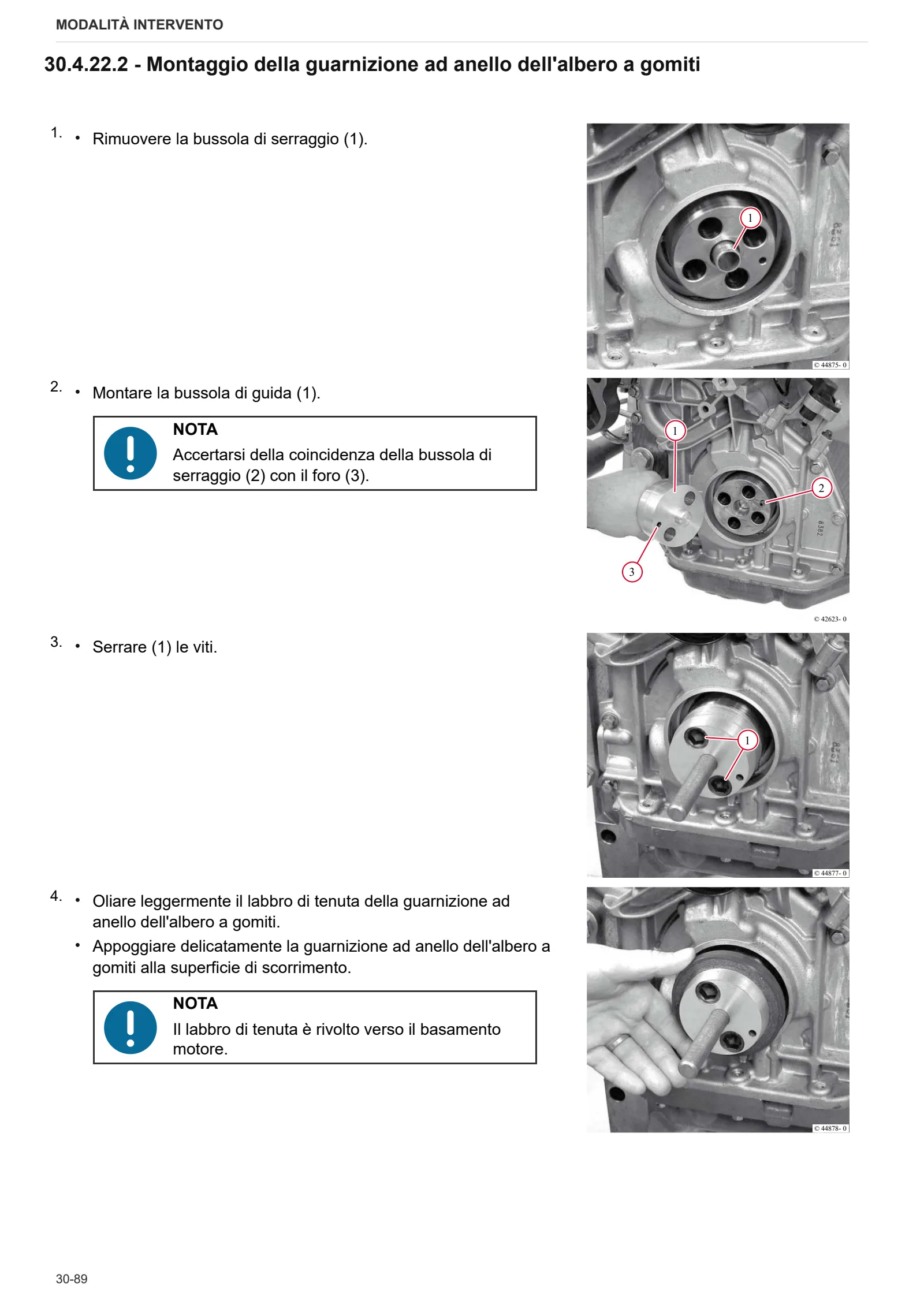

- Sostituzione della guarnizione ad anello dell’albero a gomiti (lato volano)
- Sostituzione della guarnizione ad anello dell’albero a gomiti (lato opposto al volano)
- Controllo del fusto di biella
- Montaggio e smontaggio bussola del perno di pistone
- Montaggio e smontaggio albero a gomiti
- Montaggio e smontaggio alberi di compensazione masse, controllo
- Smontaggio e montaggio di pistone e fusto di biella
- Controllo del pistone
- Controllo fasce e scanalature dei pistoni
- Montaggio e smontaggio ugelli di raffreddamento pistone
- Smontaggio e montaggio sfiato del basamento motore
- Controllo cilindro
- Smontaggio e montaggio coperchio anteriore (lato opposto al volano)
- Smontaggio e montaggio scatola di raccordo
- Montaggio e smontaggio cuscinetti albero a camme, controllo
- Smontaggio e montaggio del coperchio scatola degli ingranaggi
- Montaggio e smontaggio albero a camme
- Controllo dell’albero a camme
- Montaggio e smontaggio del dispositivo di rotazione
- Smontaggio e montaggio della puleggia cinghia trapezoidale
- Smontaggio e montaggio, controllo e impostazione asta di regolazione
- Smontaggio e montaggio del turbocompressore a gas di scarico
- Smontaggio e montaggio della condotta aria di sovralimentazione
- Montaggio e smontaggio della pompa di iniezione
- Determinazione spessore della rosetta di rasamento (motore senza variatore d’anticipo d’iniezione)

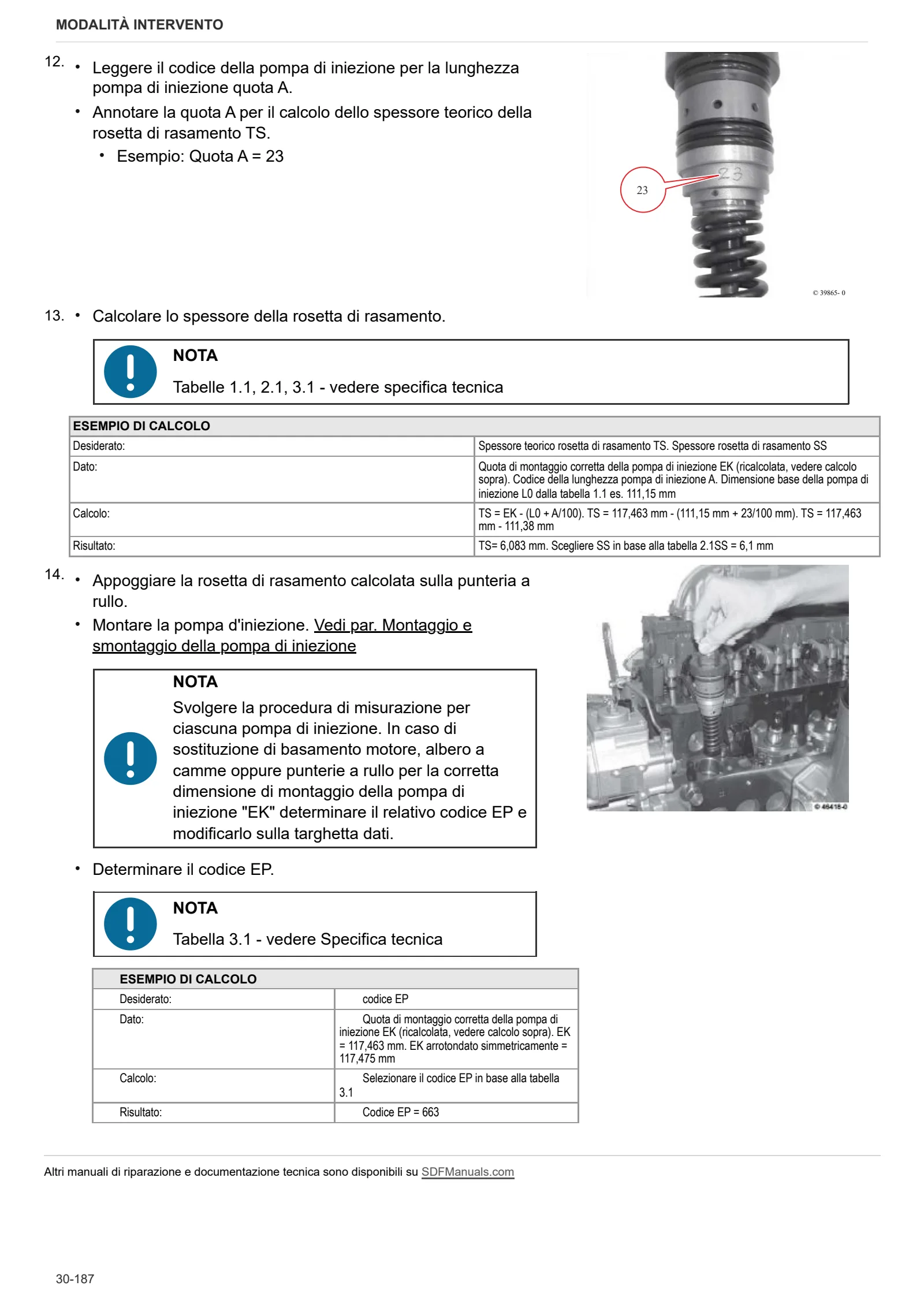

- Determinazione spessore della rosetta di rasamento (motore con variatore d’anticipo d’iniezione)
- Determinazione dimensioni di ingombro della pompa di iniezione (motore senza variatore d’anticipo d’iniezione)
- Determinazione dimensioni di ingombro della pompa di iniezione(motore con variatore d’anticipo d’iniezione)
- Montaggio e smontaggio delle valvole di iniezione
- Controllo delle valvole di iniezione
- Smontaggio e montaggio della pompa di alimentazione del carburante
- Montaggio e smontaggio tubo di aspirazione olio
- Smontaggio e montaggio della coppa dell’olio lubrificante (Coppa dell’olio lubrificante in ghisa)
- Smontaggio e montaggio della coppa dell’olio lubrificante (piastra-coppa dell’olio lubrificante)
- Smontaggio e montaggio del radiatore olio
- Smontaggio e montaggio corpo del radiatore olio
- Montaggio e smontaggio dell’interruttore azionato dalla pressione dell’olio
- Smontaggio e montaggio pompa del liquido refrigerante
- Smontaggio e completamento del supporto ventola
- Smontaggio e montaggio supporto ventola
- Montaggio e smontaggio volano
- Sostituzione della corona dentata starter sul volano
C0 – Accessori motore
- Motorino d’Avviamento
- Montaggio e smontaggio termostato
- Controllo termostato (in stato smontato)
- Montaggio e smontaggio del riscaldatore
- Smontaggio e montaggio regolatore del numero di giri
- Smontaggio e montaggio della tubazione di scarico
- Smontaggio e montaggio console del filtro del carburante
- Montaggio e smontaggio del trasmettitore della temperatura
- Smontaggio e montaggio del blocco motore
- Smontaggio e montaggio generatore (azionamento cinghia dentata)
- Smontaggio e montaggio starter
