Visão geral do documento
Edição PDF em português do Manual de oficina para SAME ZF T-7140 PVS, família Tractor components – Transmission – ZF. O documento contém 218 páginas.
O índice correspondente em português contém 6 secções e 71 tópicos individuais.
Principais secções incluídas
- Características técnicas
- Modo de intervenção
Detalhes do documento
- Marca: SAME
- Família: Tractor components – Transmission – ZF
- Modelo: ZF T-7140 PVS
- Tipo de documento: Manual de oficina
- Idioma: Português
- Páginas: 218
- Tamanho do ficheiro: 28.35 MiB
- Formato: Download digital em PDF
Compatibilidade
Antes da compra, confirme que o modelo e o número de série da sua máquina correspondem a SAME ZF T-7140 PVS.
Índice completo
Características técnicas
Transmissão
- Transmissão T-7140 PVS
- Esquemas da Transmissão T-7140
- Circuitos hidráulicos da Transmissão
- Embraiagens no grupo Powershift
- Sistema EST-57A em Geral
Ponte traseira
- Eixo traseiro
- TDF Traseira
Modo de intervenção
- Ferramentas para a montagem e desmontagem da transmissão
- Ferramentas de desmontagem e montagem de transmissões
- Índice Instruções de reparação
D0 – Transmissão
- Separação dos componentes da transmissão
- Desmontagem da embraiagem principal
- Desmontagem do telecomando
- Desmontagem do controlo de mudanças hidráulico (campo-estrada)
- Desmontagem da tampa do superredutor não sincronizado
- Desmontagem da tração dianteira
- Desmontagem do superredutor não sincronizado
- Desmontagem do contraveio e do veio primário
- Desmontagem do contraveio

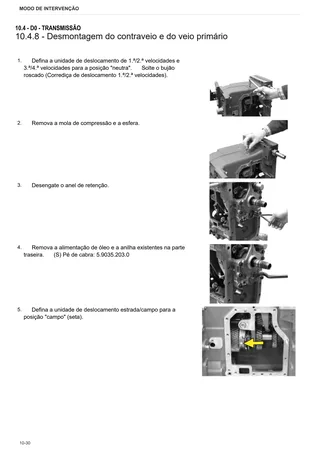

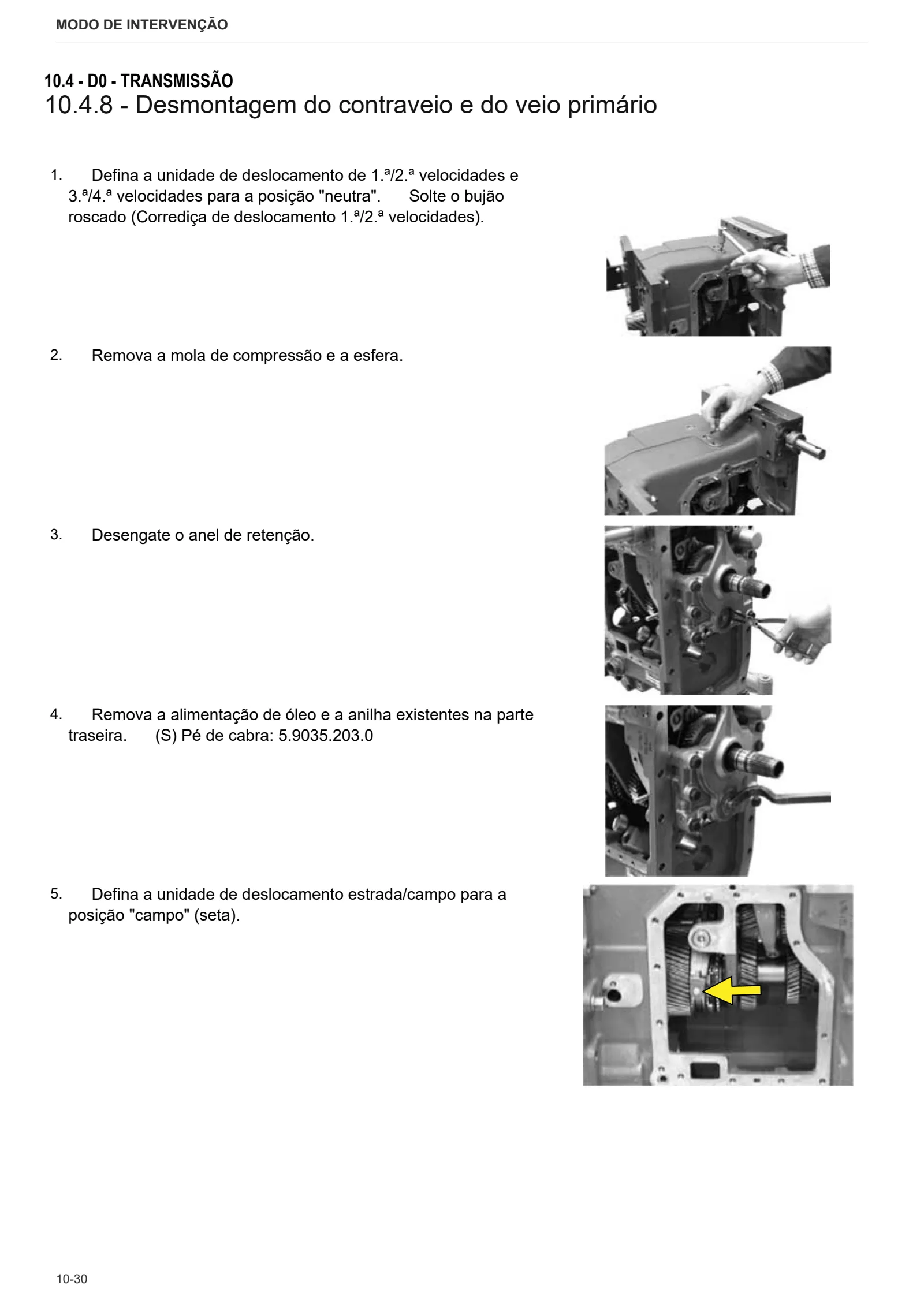

- Desmontagem do veio primário
- Desmontagem da engrenagem cónica
- Desmontagem do veio do seletor
- Desmontagem da gama Powershift e da gama Splitter
- Desmontagem de peças periféricas
- Desmontagem do controlo de mudanças hidráulico
- Desmontagem da Bomba
- Desmontagem do comando de bomba (1)
- Desmontagem da gama Splitter
- Desmontagem do veio de transmissão (Embraiagem C/A)
- Desmontagem do veio de transmissão (Embraiagem D/B)
- Desmontagem do veio de transmissão (Embraiagem G/F)
- Desmontagem do comando de bomba (2)
- Desmontagem da caixa
- Montagem da caixa
- Montagem do comando de bomba (1)
- Montagem do veio de transmissão (Embraiagem C/A)
- Remontagem do veio de transmissão (embraiagem D/B)
- Remontagem do Veio de Transmissão (embraiagem G/F)
- Remontagem do acionamento da Bomba (2)
- Ajuste da folga do rolamento do grupo da embraiagem C/A
- Ajuste da folga do rolamento do grupo da embraiagem D/B
- Ajuste da folga do rolamento do grupo da embraiagem G/F
- Remontagem da Caixa da Embraiagem
- Remontagem da Bomba
- Remontagem do Comando Hidráulico de Mudança de Velocidades
- Remontagem de peças Periféricas
- Remontagem da Transmissão Principal
- Transmissão e Engrenagem Cónica COM Sincronizador

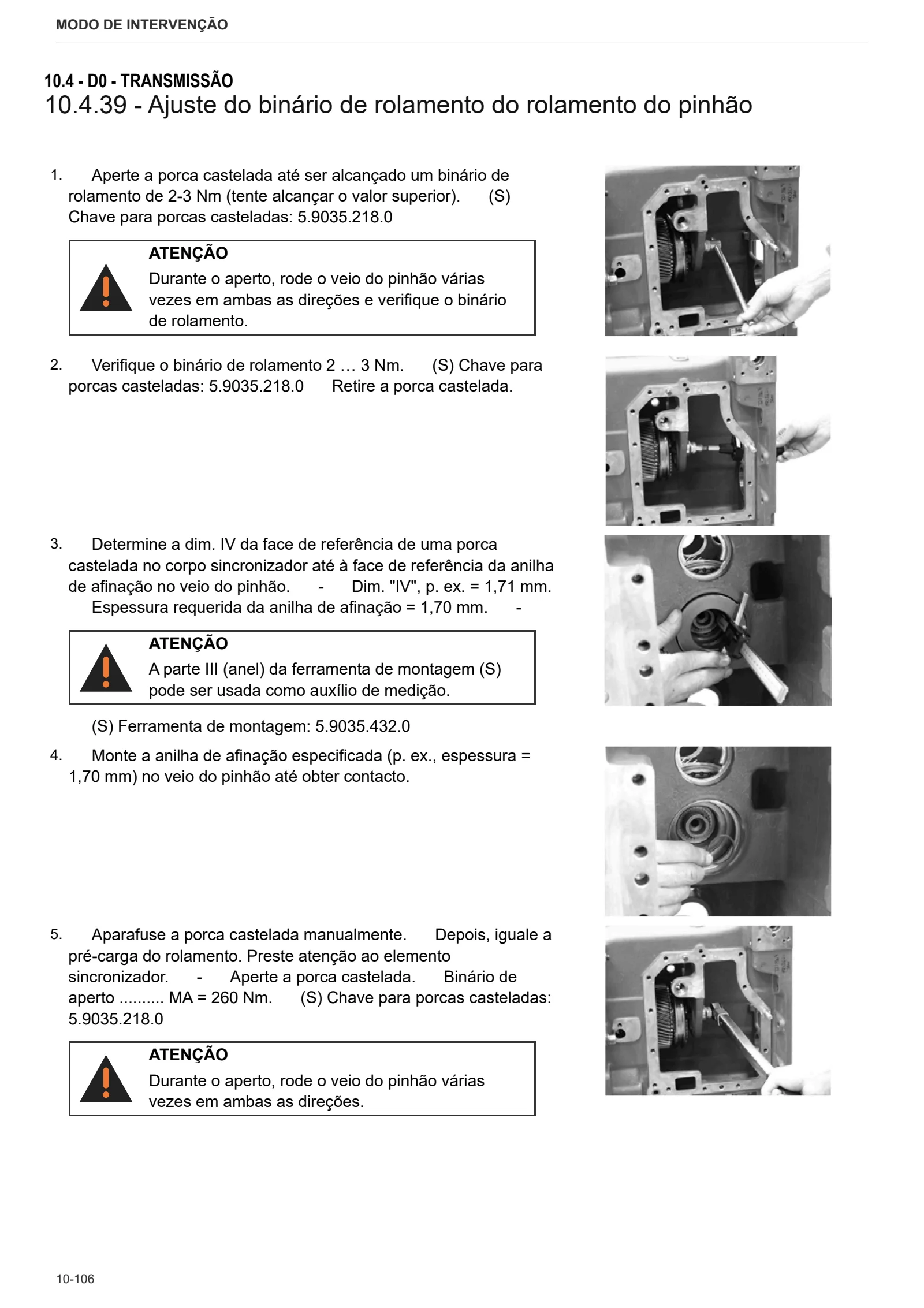

- Ajuste do binário de rolamento do rolamento do pinhão
- Remontagem do Veio Principal
- Remontagem do Contraveio
- Remontagem de Barras Seletoras e Garfos Seletores
- Remontagem do controlo remoto (1)
- Remontagem do Comando Eletro-hidráulico
- Remontagem da Versão SEM Superredutor Não Sincronizado
- Remontagem da Versão COM Superredutor Não Sincronizado
- Remontagem da Tração Dianteira
- Remontagem da embraiagem principal

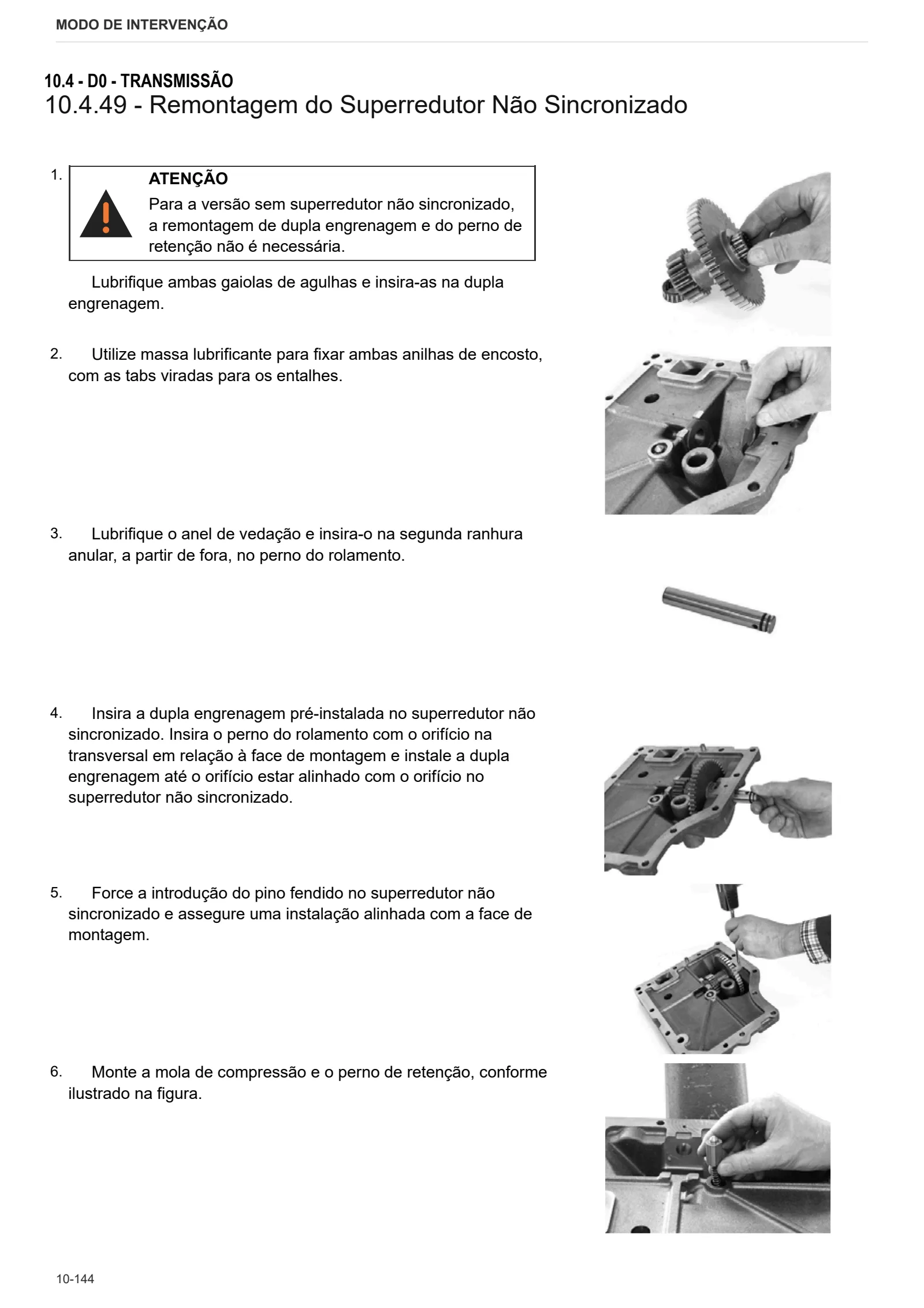

- Remontagem do Superredutor Não Sincronizado
- Remontagem do controlo remoto (2)
- Junção de Componentes da Transmissão
E0 – Eixo traseiro
- Desmontagem do corpo do eixo
- Desmontagem do diferencial
- Desmontagem da tomada de força
- Desmontagem dos travões
- Desmontagem do desviador, elevador e veio dos travões
- Montagem do desviador, elevador e veio dos travões
- Montagem da transmissão da tomada de força
- Montagem do diferencial
- Montagem dos travões
- Montagem do corpo do eixo
