Présentation du document
Manuel d'atelier pour le modèle LAMBORGHINI R2.70 → ZKDV2002W0TL15001 de la famille R2 (STAGE 3A). Document numérique en français de 1,535 pages.
La table des matières française correspondante comprend 55 sections et 462 sujets individuels.
Principales sections incluses
- Introduction
- Sécurité
- Caractéristiques techniques
- Réglages ou tarages et diagnostics électroniques

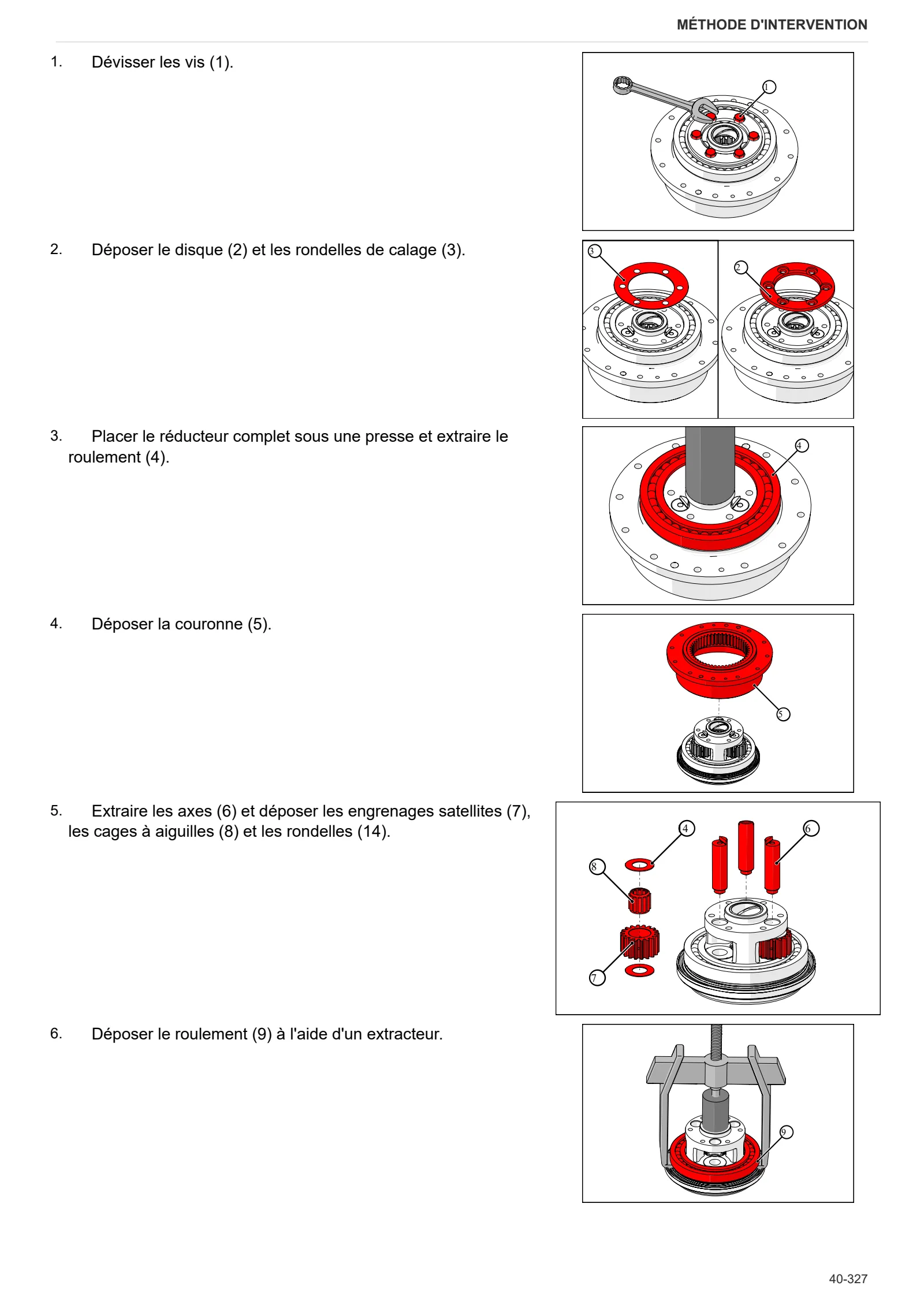

- Méthode d'intervention

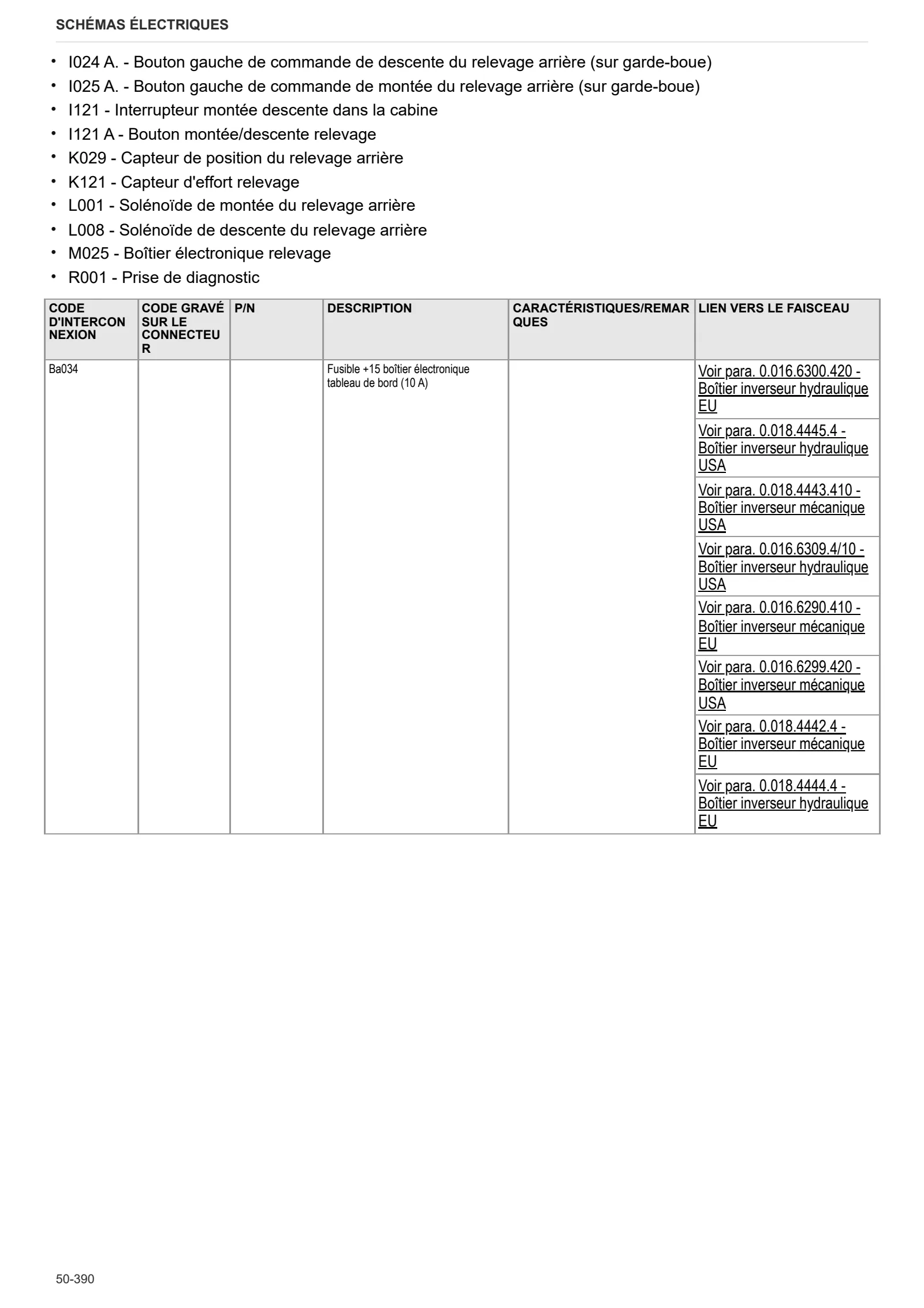

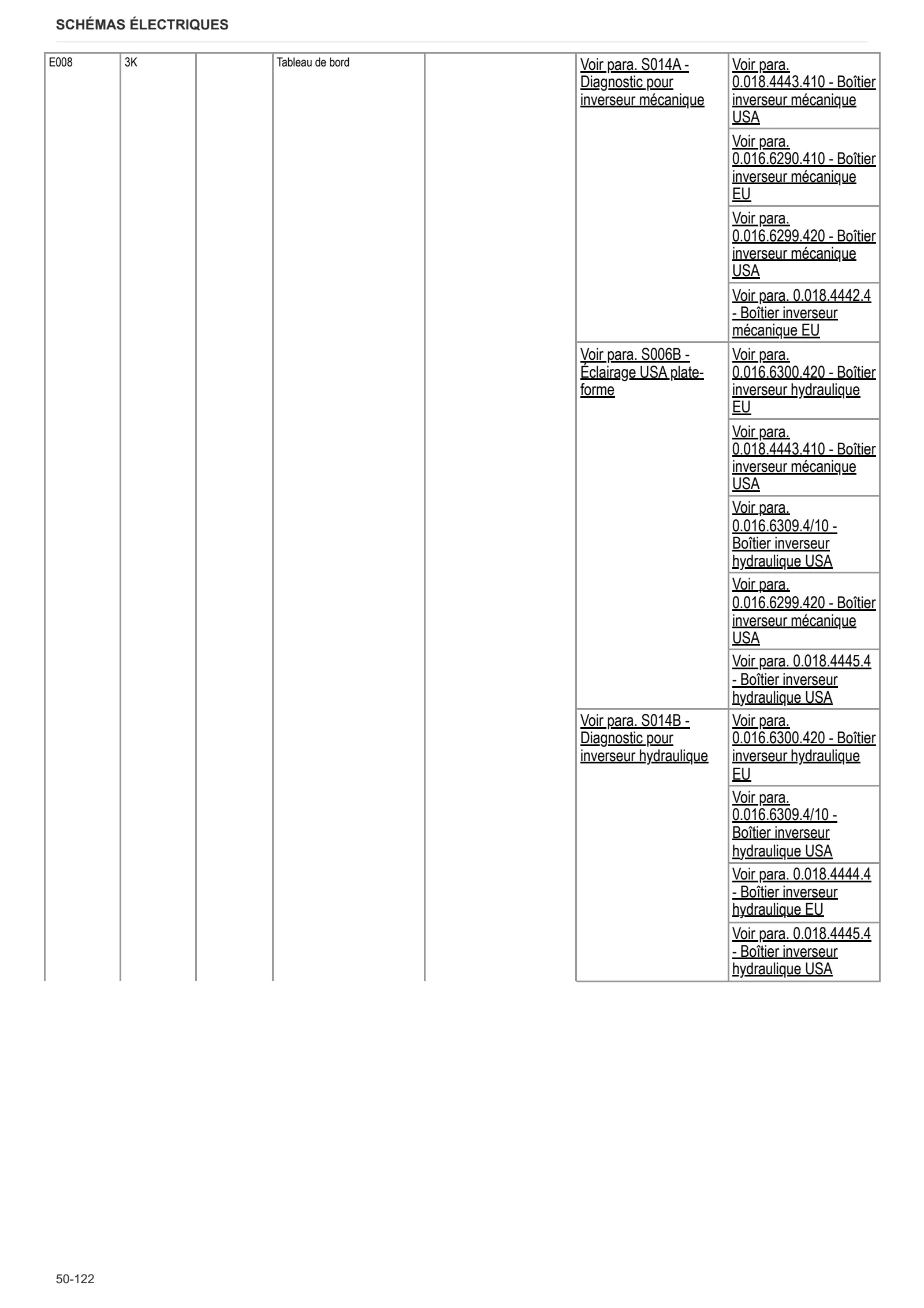

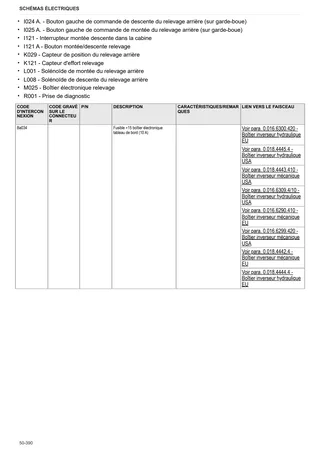

- Schémas électriques
- Service Info
Détails du document
- Marque: LAMBORGHINI
- Famille: R2 (STAGE 3A)
- Modèle: R2.70
- Numéro de série à partir de: ZKDV2002W0TL15001
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 1,535
- Taille du fichier: 239.81 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à LAMBORGHINI R2.70 → ZKDV2002W0TL15001.
Table des matières complète
Introduction
- Introduction – Moteurs
- Identification du type moteur et positionnement de son numéro de série, version Europe
- Identification du type moteur et positionnement de son numéro de série, version EPA
- Identification du type de pompe à injection
- Identification du type d’injecteur
- Identification du type d’injecteur
- Couples de serrage
- Couples de serrage des pompes
- Serrage des écrous/vis des roues
- Couples de serrage des vis et écrous des branchements électriques
- Montage des électrovalves et valves à cartouche
- Montage des raccords rapides
- Unités de mesure et leur conversion
Sécurité
Avant-propos
- Notes importantes sur la sécurité
Informations importantes sur la sécurité
- Identification des risques
- Indications pour les personnes ayant affaire avec le tracteur
Règles de sécurité
- Risques liés à la préparation du tracteur
- Risques liés à l’entretien
- Interventions sur les systèmes et installations de la machine
- Opérations particulières de dépose/pose/contrôle
Pictogrammes de sécurité
- Remplacer les pictogrammes de sécurité
Dangers liés à l’environnement
- Risques liés au milieu d’utilisation
Caractéristiques techniques
Moteur
- caractéristiques techniques du bloc-cylindres
- Caractéristiques techniques du vilebrequin
- Caractéristiques techniques des pistons – segments
- Caractéristiques des bielles
- Caractéristiques techniques de l’arbre à cames – avance statique 11°
- Caractéristiques techniques des pignons de distribution
- Caractéristiques techniques et dimensions des soupapes – ressorts de soupapes
- Caractéristiques techniques et dimensions des culasses – guides de soupapes – sièges de soupapes
- Caractéristiques techniques et dimensions des culbuteurs – rampes de culbuteurs – poussoirs
- Caractéristiques techniques des injecteurs
- Schéma des poussoirs hydrauliques
Accessoires moteur
- Démarreur
Transmission
- Transmission
- Inverseur hydraulique
- Ensemble de sélection des plages (HML)
- Ensemble boîte de vitesses
- Tige de commande de mini-réducteur
- Axe de fourchette
- Ensemble gammes et frein de stationnement
- Tige (coulisseau) de commande des gammes et levier de frein de stationnement
- Ensemble gammes et frein de stationnement
Essieu arrière
- Ensemble freins et essieu arrière
- Ensemble différentiel
Pont avant
- Pont avant de la traction intégrale (4RM)
- Différentiel pont avant de la traction intégrale (4RM)
- Réduction finale
- Freins avant
Carrosserie – Cabine – Plate-forme
- Maître cylindre
Système hydraulique
- Circuit AUXILIAIRES/SAC, version optional
- Circuit CONDUITE/TRANSMISSION, version base
- Circuit CONDUITE/TRANSMISSION, version full optional
- Circuit CONDUITE/TRANSMISSION, version optional
- Circuit AUXILIAIRES/SAC, version optional
- Circuit CONDUITE/TRANSMISSION, version optional 1
- Distributeur de relevage
- Distributeur des servitudes hydrauliques
- Distributeur rotatif de direction hydrostatique
- Introduction aux schéma hydrauliques
- Pompe du circuit AUXILIAIRES/SAC (22,5 cm³)
- Relevage avant
- PTO avant
- Valve de frein de remorque
PTO avant
- Prise de force avant
- Pompe alimentation PTO
- Bloc d’électrovalves de commande prise de force
- Embrayage de prise de force
Relevage avant
- Relevage avant
- Groupe amortisseur
Relevage arrière
- Relevage arrière
Réglages ou tarages et diagnostics électroniques
Outils de diagnostic
SDF Analyser
- SDF Analyser
- Connexion SDF Analyser – Prise de diagnostic
Écrans des outils de diagnostic
- Interrogation des centrales électroniques
- Pages PC Testeur – Smart Lever – Objet du document
- Pages PC Testeur – Smart Lever – Menu de présentation
- Pages PC Testeur – Smart Lever – Menu principal
- Pages PC Testeur – Smart Lever – Menu moniteur
- Pages PC Testeur – Smart Lever – Menu paramètres
- Pages PC Testeur – Smart Lever – Menu étalonnages
- Pages PC Testeur – Smart Lever – Menu alarmes
- Pages PC Testeur – Smart Lever – Menu tests
Mise en service et réglages du tracteur :
- Réglage du tableau de bord numérique
- Constantes roues
- Mise en service – Index
- Mise en service – Objectif du document
- Mise en service – Instrumentation et informations nécessaires
- Mise en service – Description de la procédure
- Mise en service – Procédure de base
- Mise en service – Réinitialisation EEPROM
- Mise en service – Configuration du tracteur
- Mise en service – Étalonnage des embrayages de l’inverseur
- Mise en service – Étalonnage de la fonction Stop&Go
- Étalonnage de l’inverseur – Objectif du document
- Étalonnage inverseur – Réglage des embrayages
- Étalonnage inverseur – Réglage du Stop&Go
- Étalonnage inverseur – Outils et informations nécessaires pour les réglages
- Étalonnage de l’inverseur – Procédure de réglage des embrayages
- Étalonnage inverseur – Procédure de réglage Stop&Go
- MES – Boîtier électronique du moteur – Menu de présentation
- MES – Boîtier électronique du moteur – Structure
- MES – Boîtier électronique du moteur – Menu principal
- MES – Boîtier électronique du moteur – Menu de configuration
- MES – Boîtier électronique du moteur – Menu moteur
- MES – Boîtier électronique du moteur – Menu HML
- MES – Boîtier électronique du moteur – Menu de préchauffe
- MES – Boîtier électronique du moteur – Menu des alarmes
- MES – Boîtier électronique du moteur – Menu étalonnage roues
- MES – Boîtier électronique du moteur – Menu roues
- MES – Boîtier électronique du moteur – Menu HRT
- MES – Boîtier électronique du moteur – Menu DERATING
- MES – Boîtier électronique du moteur – Configuration type de moteur
- MES – Boîtier électronique du moteur – Configuration type de moteur
- MES – Boîtier électronique du moteur – Schéma fonctionnel
- MES – Boîtier électronique du moteur – Liste des alarmes
- Boîtier électronique du relevage
Alarmes des boîtiers de commande électroniques
Alarmes moteur
- Alarmes boîtier électronique du moteur
Alarmes transmission
- Alarmes boîtier électronique transmission et PTO
Alarmes du tableau de bord
- Alarmes tableau de bord
Alarmes relevage
- Alarmes du boîtier électronique du relevage électronique
Méthode d’intervention
B0 – Moteur
- Moteur complet
- Moteur désolidarisation de la transmission
- Opérations préliminaires de démontage
- Contrôle du bloc moteur
- Vilebrequin
- Contrôles du vilebrequin
- Contrôles du volant moteur
- Remplacement du joint d’étanchéité arrière du vilebrequin
- Pistons et chemises
- Contrôle des pistons et des segments
- Contrôle des chemises
- Contrôle des bielles – axes de pistons – vis de chapeaux de bielles
- Contrôles de l’arbre à cames
- Arbre à cames
- Calage de la distribution
- Contrôle des pignons de distribution
- Réglage du jeu des pignons de distribution
- Contrôle des soupapes
- Contrôle des sièges de soupapes
- Contrôle de l’étanchéité des soupapes
- Contrôle et remplacement des guides de soupapes
- Contrôle des culbuteurs et des paliers d’axes de culbuteurs
- Culasses
- Définition des épaisseurs des joints des culasses
- Contrôle des ressorts de soupapes
- Dépose de l’échangeur de chaleur

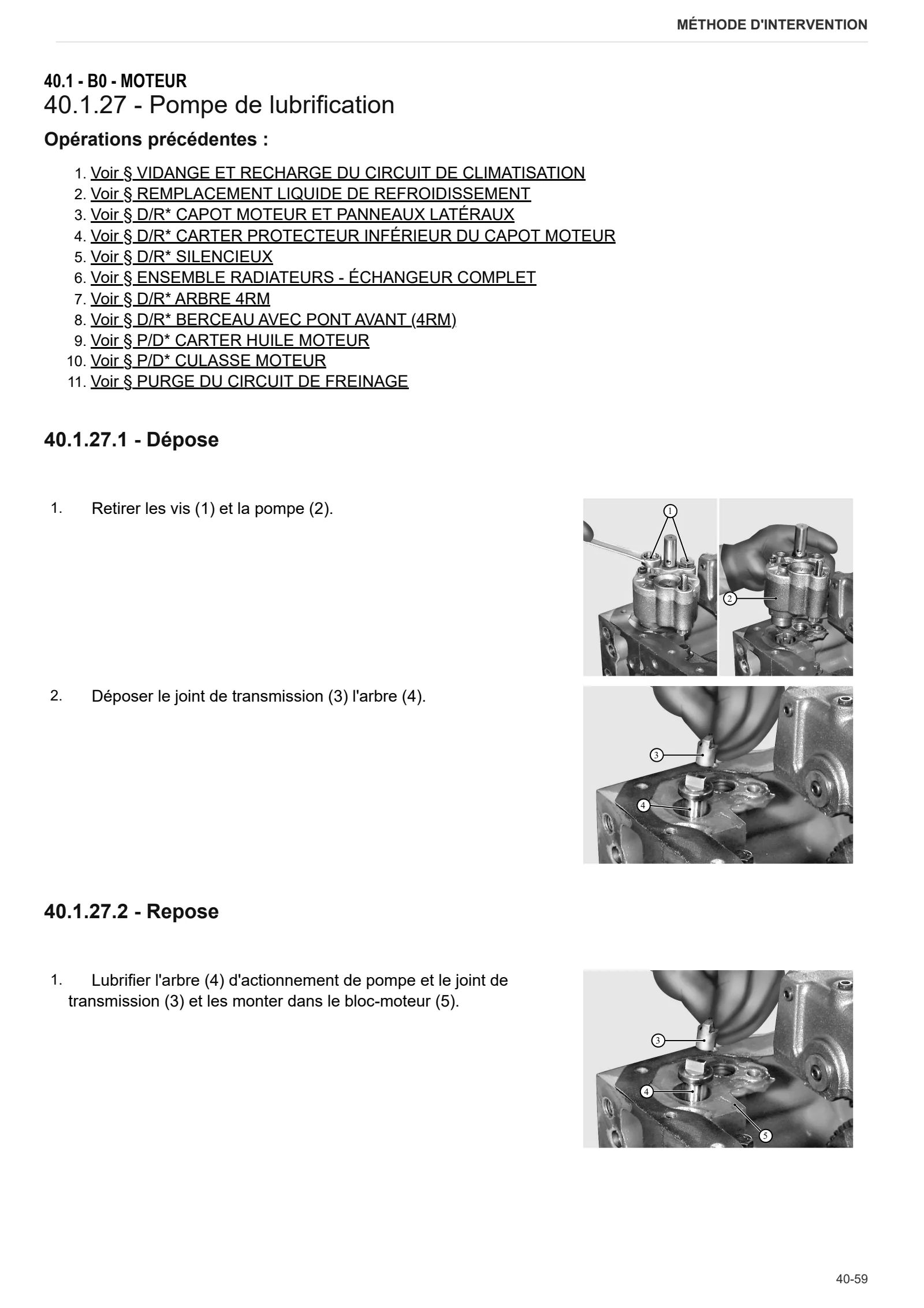

- Pompe de lubrification
- Carter d’huile
- Pompes à injection, actionneur et alimentation en combustible
- Déphasage des pompes d’injection
- Montage des injecteurs
- Contrôle du dépassement des injecteurs – Remplacement des bagues en bronze
- Contrôle des injecteurs
- Tige de commande pompe d’injection
- Révision du régulateur mécanique (standard et avec L.D.A.)
- Réglage de l’actionneur électronique
- Montage du support de régulateur électronique
- Pompe à eau
- Thermostat
- Contrôle du thermostat
- Conduits de refroidissement et d’aspiration
- Contrôles finaux du moteur
C0 – Accessoires moteur
- Changement du liquide de refroidissement et nettoyage du circuit
- Radiateur eau
- Bloc radiateurs – Échangeurs complet
- Réservoir carburant
- Vase de compensation
- Filtre à air
- Support filtre à air
- Conduit (gaines) d’air
- Intercooler, échangeurs huile de boîte et carburant
- Silencieux d’échappement
- Tuyau d’échappement
D0 – Transmission
- Changement de l’huile de transmission et nettoyage du filtre sur le circuit d’admission
- Ensemble inverseur hydraulique
- Désolidarisation ensemble inverseur complet:
- Désolidarisation ensemble couvercle
- Désolidarisation ensemble embrayages de marche avant
- Désolidarisation de l’ensemble embrayages de marche arrière
- Ensemble de sélection des plages (HML)
- Désolidarisation de l’ensemble embrayages
- Ensemble porte-satellites – Ensemble sélection plages (HML)
- Arbre d’entrée de la boîte de vitesses (version avec ensemble de sélection des plages – HML)
- Arbre d’entrée de la boîte de vitesses
- Disque flecteur
- Arbre primaire (version avec ensemble de sélection des plages – HML)
- Arbre primaire – Version sans HML
- Désolidarisation arbre secondaire – Version avec ensemble sélection des plages
- Arbre secondaire – Version avec ensemble de sélection des plages (HML)
- Arbre secondaire – Version sans HML
- Roue phonique
- Carter de boîte avant
- Boîte de vitesses arrière
- Partie avant boîte de vitesses de la partie arrière
- Dépose des arbres de la boîte de vitesses
- Pignon
- Embrayage enclenchement PTO arrière
- Arbre de sortie PTO arrière
- Leviers de vitesses
- Levier sélection familles
- Tige de commande de mini-réducteur – Version avec HML
- Différentiel – Couple conique
- Arbre de sortie de la traction intégrale et PTO proportionnelle
- Désolidarisation embrayage enclenchement PTO
- PTO actionnement pompe – engrenage interne
- Arbre enclenchement PTO proportionnelle
- Embout PTO
- Embout PTO, version 2 vitesses
- Frein de stationnement
- Désolidarisation du frein de stationnement
- Dispositif d’engagement de la traction intégrale – Version sans HML
- Démontage du dispositif d’engagement de la traction intégrale
E0 – Pont arrière
- Essieu arrière
- Piston de frein arrière
- Différentiel
- Purge de l’air du circuit hydraulique des freins AV et AR
- Essieu arrière gauche
- Désolidarisation de l’essieu arrière droit-gauche
- Essieu arrière droit
- Ensemble porte-satellites
- Désolidarisation différentiel arrière
- Disques de freins arrière
F0 – Pont avant
- Support avec pont avant (4RM)
- Pont avant (4RM)
- Réglage du jeu essieu
- Désassemblage vérins de direction
- Carter de pivot de fusée et demi-arbre de roue
- Carter de pivot de fusée et demi-arbre de roue
- Ensemble pignon-différentiel
- Réglage du dispositif de blocage du différentiel
- Dispositif de blocage différentiel
- Réglage du couple conique
- Désassemblage du différentiel
- Arbre 4RM
- Réducteur épicycloïdal
- Désassemblage du réducteur épicycloïdal
- Disques freins pont avant
- Piston de freinage pour pont avant
G0 – Carrosserie – Cabine – Plate-forme
- Carter du bas capot moteur
- Capot moteur
- Cabine
- Marchepied accès cabine
- Garde-boue avant
- Tableau de bord
- Volant et instrumentation
- Console droite
- Siège de conduite
- Entretien de l’installation de climatisation
- Chargement du circuit de climatisation
- Pavillon – Version avec toit à “visibilité totale”
- Ventilateur du chauffage – Version avec toit à “visibilité totale”
- Ensemble chauffage et climatisation – Version avec toit à “visibilité totale”
- Câble de commande du chauffage
- Condenseur – Version avec toit à “visibilité totale”
- Filtre déshydrateur – Version avec toit à “visibilité totale”
- Évaporateur du climatiseur – Version avec toit standard
- Évaporateur du climatiseur – Version avec toit à “visibilité totale”
- Robinet du chauffage – Version avec toit à “visibilité totale”
- Radiateur du chauffage – Version avec toit à “visibilité totale”
- Radiateur du chauffage – Version avec toit standard
- Ventilateur du groupe chauffage et climatisation – Version avec toit standard
- Vanne d’expansion (autrement dit détendeur) – Version avec toit à “visibilité totale”
- Vanne d’expansion – Version avec toit standard
- Sonde antigel – Version avec toit à “visibilité totale”
- Ventilateurs de condenseur – Version avec toit “visibilité totale”
- Pressostat commande des ventilateurs du condenseur – Version avec toit à “visibilité totale”
- Thermostat de réglage température de la climatisation – Version avec toit standard
- Câbles de commande des distributeurs auxiliaires
- Pavillon
- Maîtres-cylindres
- Leviers de commande du relevage
- Climatisation – Tracteur avec cabine à “visibilité totale”
- Climatisation – Version toit standard
H0 – Système hydraulique
- Patte support leviers
- Pompe de direction assistée
- Direction hydrostatique (orbitrol)
- Tarage de la soupape de sûreté
- Désassemblage de la direction hydrostatique
- Pompe circuit relevage et distributeur services auxiliaires
- Distributeur arrière servitudes auxiliaires
- Distributeur arrière servitudes auxiliaires (version avec régulateur de débit)
- Désolidarisation du distributeur arrière servitudes auxiliaires
- Valve de freinage remorque
- Désolidarisation du bloc des solénoïdes de service
- Bloc solénoïdes services
L0 – Système électrique
- Batterie
M0 – PTO avant
- Prise de force avant
- Boîtier PTO avant protection
- Désolidarisation embrayage PTO
N0 – Relevage avant
- Relevage avant
R0 – Relevage arrière
- Relevage arrière mécanique
- Désolidarisation du relevage arrière mécanique
- Relevage arrière électronique
- Désolidarisation du relevage arrière électronique
- Désolidarisation du vérin relevage – Version avec relevage mécanique
- Douilles
- Désolidarisation du distributeur régulateur avec actionneur du relevage mécanique
- Distributeur régulateur avec actionnement relevage électronique
- Désolidarisation du distributeur régulateur avec actionnement relevage électronique
- Capteur d’effort mécanique – Version avec relevage mécanique
- Désolidarisation capteur d’effort mécanique
- Attelage 3-points
S0 – Roues
- Roues AV
- Roues AR
Schémas électriques
Introduction
- Introduction
- Notions d’électronique pour mécaniciens (1/2)
- Notions d’électronique pour mécaniciens (2/2)
- Composants électriques et électroniques (1/2)
- Composants électriques et électroniques (2/2)
Composants
- Boîtier électronique moteur
- Levier d’inverseur hydraulique
- Boîtier électronique PTO
- A – Démarrage et recharge
- B – BOÎTE À ROBINETS ET FUSIBLES
- C – Masses
- D – Jonctions intermédiaires (1/3)
- D – Jonctions intermédiaires (2/3)
- D – Jonctions intermédiaires (3/3)
- E – Tableau de bord et indicateurs visuels et sonores
- F – Éclairage extérieur
- G – Éclairage cabine
- H – Commandes électriques à actionnement manuel
- I – Interrupteurs
- J – Contacteurs (relais)
- K – Capteurs et transmetteurs
- L – Électroaimants et solénoïdes
- M – Dispositifs électroniques, intermittences et temporisateurs
- N – Moteurs électriques et actionneurs
- O – Résistances et rhéostats
- P – Services divers
- R – Diagnostic
Systèmes
- S001A – Alimentation pour boîtier (0.016.6309.410)
- S001B – Alimentation pour boîtier (0.018.4443.410)
- S001C – Alimentation pour boîtier (0.016.6290.410)
- S001D – Alimentation pour boîtier (0.018.4442.4)
- S001E – Alimentation pour boîtier (0.018.4445.4)
- S001F – Alimentation pour boîtier (0.016.6299.410)
- S001G – Alimentation pour boîtier (0.016.6300.420)
- S001H – Alimentation pour boîtier (0.018.4444.4)
- S002A – +58 Pour marché Europe
- S002B – Pour marché USA avec inverseur hydraulique
- S002C – Pour marché USA avec inverseur mécanique
- S003A – Réglage électronique (inverseur mécanique)
- S003B – Réglage électronique (inverseur hydraulique)
- S004 – Préchauffe
- S005A – Démarrage pour inverseur mécanique (numéro de série 0.018)
- S005B – Démarrage pour inverseur hydraulique
- S005C – Démarrage pour inverseur mécanique (numéro de série 5000_ avec silencieux vertical)
- S006 – Éclairage Europe
- S006B – Éclairage USA plate-forme
- S006C – Éclairage USA avec cabine
- S007A – Feux cabine version HV
- S007B – Feux cabine version High visibility
- S008A – Climatisation HV
- S008B – Climatisation cabine standard
- S008C – Climatisation cabine chauffée
- S009A – Essuie-glace et radio toit HV
- S009B – Essuie-glace et radio toit standard
- S010A – PTO pour inverseur mécanique USA
- S010B – PTO pour inverseur hydraulique USA
- S010C – PTO pour versions Europe
- S011 – Inverseur hydraulique
- S012 – Boîte blocage de différentiel et gammes
- S013 – Relevage électronique
- S014A – Diagnostic pour inverseur mécanique
- S014B – Diagnostic pour inverseur hydraulique
- S015 – Accessoires
- S016 – Freinage remorque
- S017 – Tableau de bord
Faisceaux de câblage
- Tableau interprétation couleurs fils
- 0.007.7899.3 – Solénoïde prise de force (PTO) avant
- 0.009.7853.3 – Climatisation pour toits standards
- 0.010.4516.3 – Essuie-glace avant – version avec cabine standard
- 0.010.6468.3 – Siège pneumatique
- 0.011.0729.4/10 – Hauts-parleurs
- 0.011.3597.3 – Essuie-glace avant – version avec cabine haute visibilité
- 0.011.7074.3 – Câble de masse
- 0.011.7711.3 – Câble pressostat réglage huile
- 0.011.7840.4 – Support sirène pour arceaux rabattables
- 0.012.2103.3 – Bride frein de remorque
- 0.013.4544.4 – Câble levier H-L
- 0.013.4909.4 – Phares de travail arrière pour modèles avec cabine
- 0.013.4910 – Feux avant – arrière pour plate-forme
- 0.013.6327.4 – Gyrophare
- 0.014.1647.4 – Batterie
- 0.014.3927.4/40 – Phare de travail sur bras
- 0.014.9281.4 – Phares de travail arrière – version avec plate-forme
- 0.015.6123.4 – Essuie-glace arrière – version avec cabine standard
- 0.015.6272.4/40 – Toit – version avec cabine haute visibilité
- 0.015.7266.4/40 – Climatiseur
- 0.016.0314.410 – Prise de force (PTO) syncro
- 0.016.0316.410 – Prise de force (PTO) non syncro
- 0.016.0373.4/30 – Alimentation toit
- 0.016.0664.4 – Feux avant – version avec cabine
- 0.016.0849.4 – Feux avant – version avec plate-forme
- 0.016.0865.4/10 – Toit – version avec essuie-glace avant
- 0.016.0866.4/10 – Phares de travail, essuie-glaces et gyrophare
- 0.016.6282.4 – Relevage
- 0.016.6283.4 – Alimentation cabine 4 cylindres
- 0.016.6287.4 – Avant 3 cylindres
- 0.016.6288.4 – Avant 4 cylindres
- 0.016.6289.410 – Phares de travail arrière pour modèles avec arceau fixe
- 0.016.6290.410 – Boîtier inverseur mécanique EU
- 0.016.6291.410 – Arrière inverseur mécanique EU
- 0.016.6292.4 – Adaptateur pour relevage
- 0.016.6294.410 – Prise de force (PTO) USA
- 0.016.6298.410 – Arrière inverseur mécanique USA
- 0.016.6299.420 – Boîtier inverseur mécanique USA
- 0.016.6300.420 – Boîtier inverseur hydraulique EU
- 0.016.6301.410 – Arrière inverseur hydraulique EU
- 0.016.6303.4 – Feux avant USA
- 0.016.6305.4 – Feux avant pour modèles avec cabine
- 0.016.6308.410 – Arrière inverseur hydraulique USA
- 0.016.6309.4/10 – Boîtier inverseur hydraulique USA
- 0.017.6979.4 – Négatif batterie
- 0.018.4442.4 – Boîtier inverseur mécanique EU
- 0.018.4443.410 – Boîtier inverseur mécanique USA
- 0.018.4444.4 – Boîtier inverseur hydraulique EU
- 0.018.4445.4 – Boîtier inverseur hydraulique USA
- 0.018.5825.4 – Toit – version avec essuie-glace avant et arrière
- 0.019.5535.4 – Phares de travail sur le toit – version avec cabine haute visibilité
- 04411923.4 – Feux avant bas
- Feux avant et avertisseur sonore
Service Info
A0 – TRACTEUR
- Diagnostic – Abonnement 2026
- Après-vente – Abonnement 2026
- GUIDE DE RECHERCHE DES INFORMATIONS DE MAINTENANCE
- Diagnostic – Abonnement 2025
- Après-vente – Abonnement 2025
- Diagnostic – Abonnement 2023
- Diagnostic – Abonnement 2024
- Diagnostic – Abonnement 2022
- Diagnostic – Abonnement 2021
- Après-vente – Abonnement 2024
- Après-vente – Abonnement 2023
- Après-vente – Abonnement 2022
- Après-vente – Abonnement 2021
- Après-vente – Redevance 2019
- DVD SDF Parts et SDF Service 04/2014 version 26
- Nouvelle fonctionnalité : Téléchargement PDF documentation technique
- Diagnostic – Abonnement 2020
- Après-vente – Abonnement 2020
- Après-vente – Redevance 2018
- Service et Pièces de rechange – Tarif 2017
- DVD SDF Parts et SDF Service 05/2014 version 25
- DVD SDF Parts et SDF Service 03/2013 version 24
B0 – MOTEUR
- Lavage du circuit de lubrification
- Courroie ventilateur moteur
- Palier de butée avant
- Spécifications de l’huile moteur Deutz AG
C0 – ACCESSOIRES MOTEUR
- Protocole de diagnostic – AdBlue – Unité de niveau flottant
- Outil de filtrage et de préfiltrage réf. 5.9035.865.0
D0 – TRANSMISSION
- INFOS ASSISTANCE – Amélioration du pignon de marche avant, réf. 0.013.1652.0
- Douilles sur les arbres en entrée de l’inverseur
F0 – ESSIEU AVANT
- Mise à jour du manuel d’atelier – Réducteur épicycloïdal
- Contrôler usure des rotules de direction du pont avant
- Procédure de vérification du comportement de la direction
G0 – CARROSSERIE – CABINE
- INFO ASSISTANCE – Orifice de mise à l’air du réservoir de liquide de frein manquant
- Goupille de commande du potentiomètre de pédale d’embrayage
- Recharge du circuit de climatisation
H0 – SYSTÈME HYDRAULIQUE ET SYSTÈME À AIR COMPRIMÉ OU PNEUMATIQUE
- Kit freinage hydraulique remorque CUNA (ITALIE)
- Mise à jour concernant la disponibilité du kit de freinage hydraulique à connexion simple – uniquement pour le marché EUROPÉEN
- Rupture de résonateurs
- L0 – SYSTÈME ÉLECTRIQUE
