Documentoverzicht
Nederlandstalige PDF-uitgave van het Werkplaatshandboek voor DEUTZ FAHR ZF T-7200 PS, serie Tractor components – Transmission – ZF. Omvang: 210 pagina's.
De bijbehorende Nederlandse inhoudsopgave bevat 6 secties en 57 afzonderlijke onderwerpen.
Belangrijkste opgenomen secties
- Technische kenmerken
- Interventiemodus
Documentgegevens
- Merk: DEUTZ FAHR
- Serie: Tractor components – Transmission – ZF
- Model: ZF T-7200 PS
- Documenttype: Werkplaatshandboek
- Taal: Nederlands
- Pagina's: 210
- Bestandsgrootte: 38.01 MiB
- Formaat: Digitale PDF-download
Compatibiliteit
Controleer voor aankoop of het model en serienummer van uw machine overeenkomen met DEUTZ FAHR ZF T-7200 PS.
Volledige inhoudsopgave
Technische kenmerken
Transmissie
- Transmissie
- aan de voorzijde. gedeactiveerd
Achteras
- Achteras
Interventiemodus
D0 – Transmissie
- Afzonderlijke transmissie-onderdelen
- Lagerdeksel verwijderen
- Koppeling A/C demonteren
- Koppeling B/D demonteren
- Koppeling F/G demonteren
- Complete koppelingsas A/C

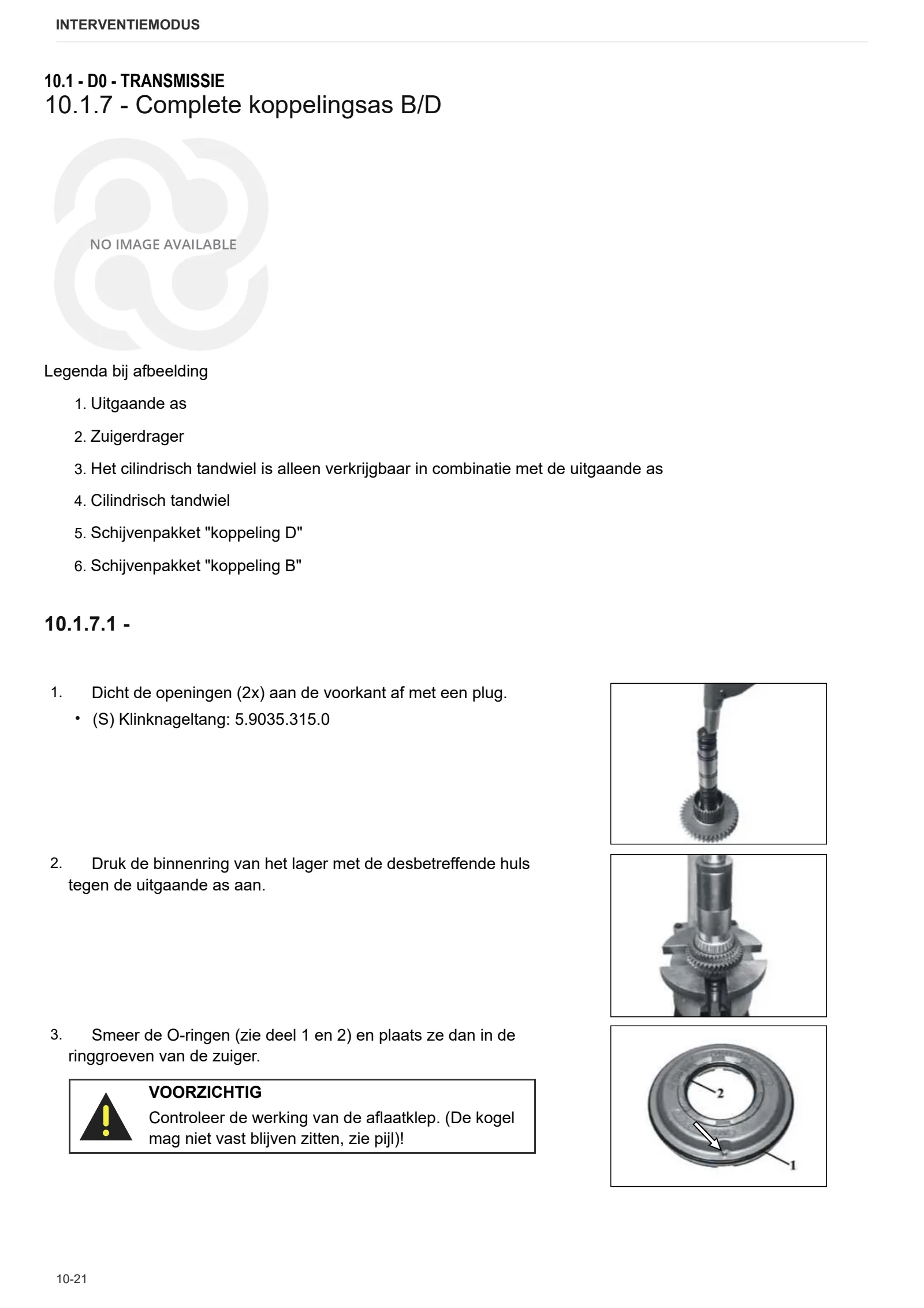

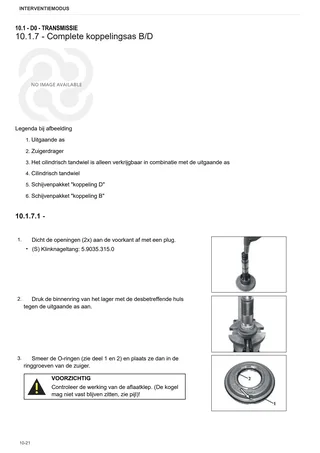

- Complete koppelingsas B/D
- Complete koppelingsas F/G
- Koppelingshuis demonteren
- Voormontage koppelingshuis
- Hoofdtransmissie demonteren
- Voorwielaandrijving demonteren
- Koppeling voorwielaandrijving voormonteren
- Kruipbak demonteren
- Hoofdkoppeling demonteren
- Voormontage hoofdkoppeling

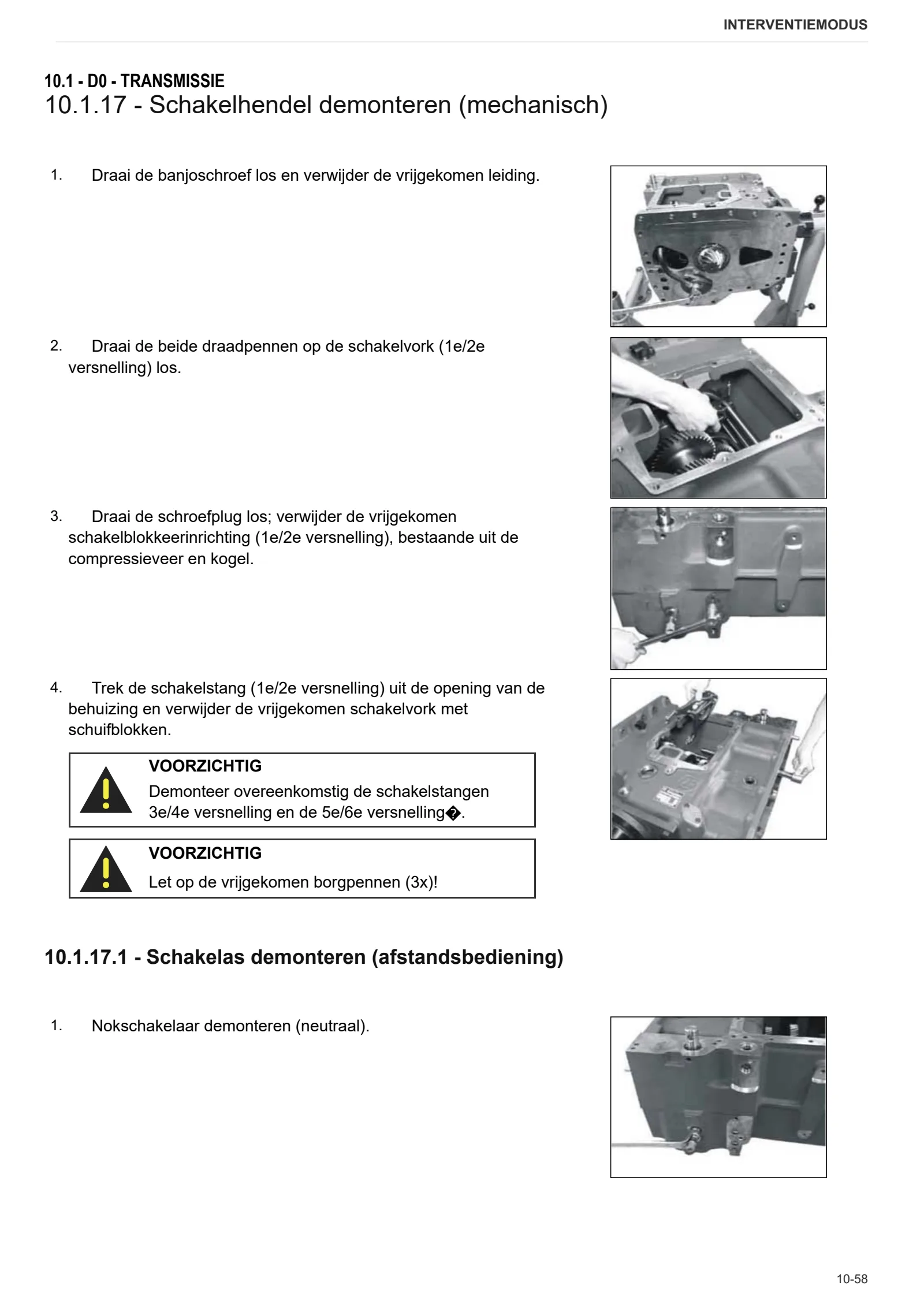

- Schakelhendel demonteren (mechanisch)
- Hoofdas demonteren
- Tegenas demonteren
- Aandrijftandwiel van de pomp demonteren
- Transmissiehuis voormonteren
- Aandrijftandwiel van de pomp hermonteren
- Tegenas voormonteren
- Hoofdas voormonteren en in het transmissiehuis installeren
- Schakelhendel bevestigen (mechanisch onderdeel)
- Bevestig de complete hoofdkoppeling en kruipbak
- Proportionele klep hermonteren (hoofdkoppeling)

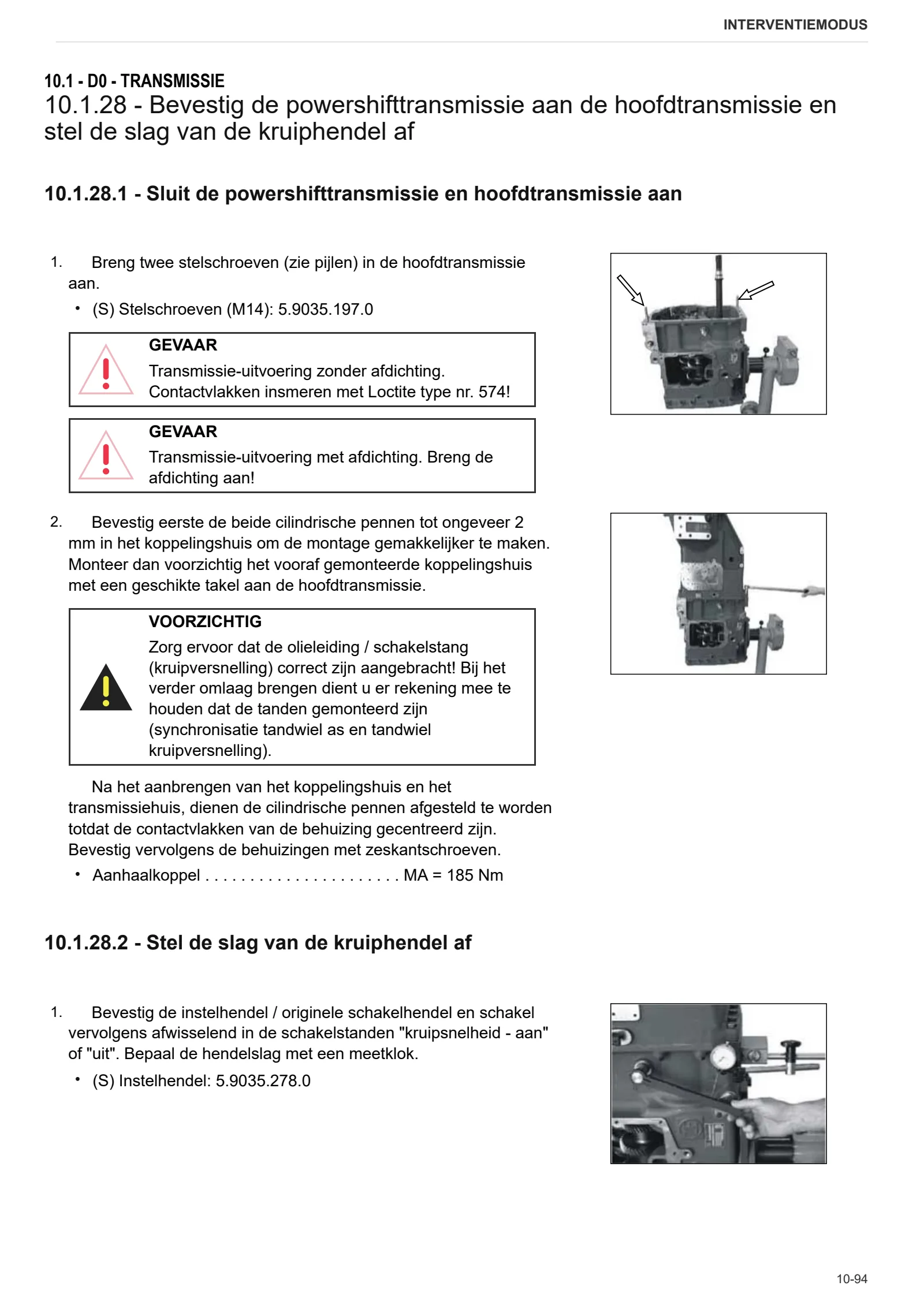

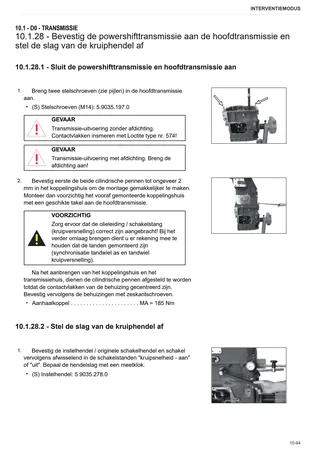

- Bevestig de powershifttransmissie aan de hoofdtransmissie en stel de slag van de kruiphendel af
- Pompaandrijving voormonteren en bevestigen
- Hydraulische schakelhendel demonteren
- Hydraulische schakelhendel monteren
- Afstandsklep
- Bevestig de volledige achteras aan het transmissiehuis
- Monteer de olietoevoer
E0 – Achteras
- Achteras
- Demontage astrechter

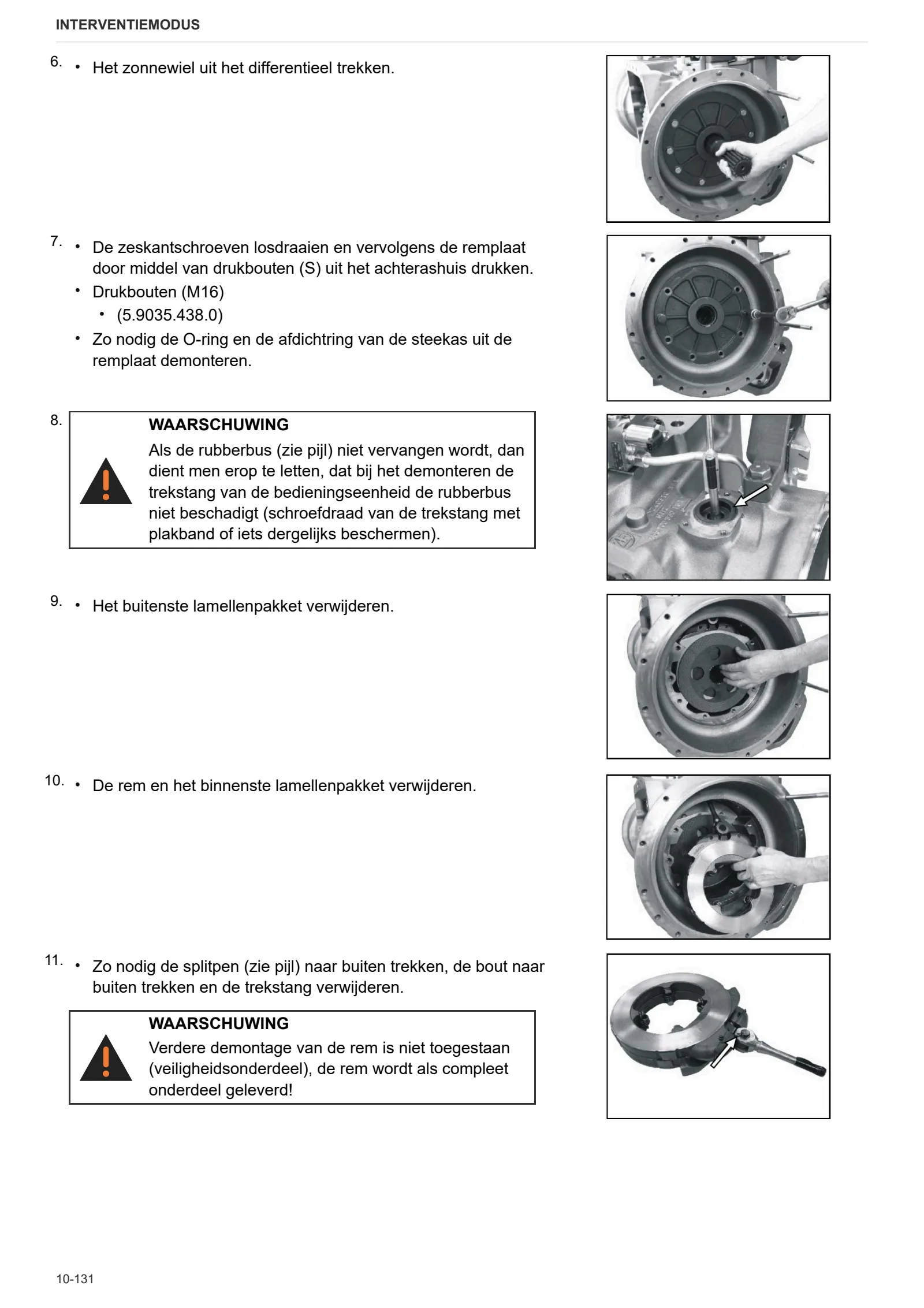

- Demontage rem
- Demontage differentieel
- Demontage tandwielkast aftakas
- Demontage olietoevoer
- Demontage hefinrichting
- Achterashuis voormonteren
- Montage hefinrichting
- Montage olietoevoer
- Montage regelventiel
- Montage ventielblok
- Montage tandwielkast aftakas
- Aftakaskoppeling monteren
- Aftakasschakeling monteren
- Montage differentieel
- Montage rem
- Instelling van de achterrem
- De asbehuizing monteren
- Complete achteras op het transmissiehuis monteren
