Documentoverzicht
Nederlandstalige PDF-uitgave van het Werkplaatshandboek voor DEUTZ FAHR 1000.3 WT Stage 2 (PF47), serie Tractor components – Engine – SLH Stage 1-2-3A. Omvang: 169 pagina's.
De bijbehorende Nederlandse inhoudsopgave bevat 5 secties en 61 afzonderlijke onderwerpen.
Belangrijkste opgenomen secties
- Inleiding
- Technische kenmerken
- Interventiemodus
Documentgegevens
- Merk: DEUTZ FAHR
- Serie: Tractor components – Engine – SLH Stage 1-2-3A
- Model: 1000.3 WT Stage 2 (PF47)
- Documenttype: Werkplaatshandboek
- Taal: Nederlands
- Pagina's: 169
- Bestandsgrootte: 54.78 MiB
- Formaat: Digitale PDF-download
Compatibiliteit
Controleer voor aankoop of het model en serienummer van uw machine overeenkomen met DEUTZ FAHR 1000.3 WT Stage 2 (PF47).
Volledige inhoudsopgave
Inleiding
- Inleiding – motoren
- Aanhaalmomenten
- Identificatie van het type motor en locatie van het serienummer, uitvoering voor Europa
- Identificatie van het type motor en locatie van het serienummer, EPA-uitvoering
- Identificatie van het inspuitpomptype
- Identificatie van het inspuitertype
Technische kenmerken
Motor
- Technische gegevens motorblok – cilinders
- Technische gegevens krukas
- Technische gegevens zuigers – Zuigerveren
- Technische gegevens drijfstangen
- Technische gegevens nokkenas – statische vervroeging 13°
- Technische gegevens nokkenas – statische vervroeging 16°
- Technische gegevens distributietandwielen
- Technische gegevens en afmetingen kleppen – klepveren
- Technische gegevens en afmetingen koppen – klepgeleiders – klepzittingen
- Technische gegevens en afmetingen tuimelaars – tuimelaarassen – klepstoters
- Technische gegevens inspuiters turbomotoren
- Schema hydraulische klepstoters
Interventiemodus
B0 – Motor
- Voorbereidende en afsluitende werkzaamheden
- Eindcontroles van de motor
- Controle motorblok

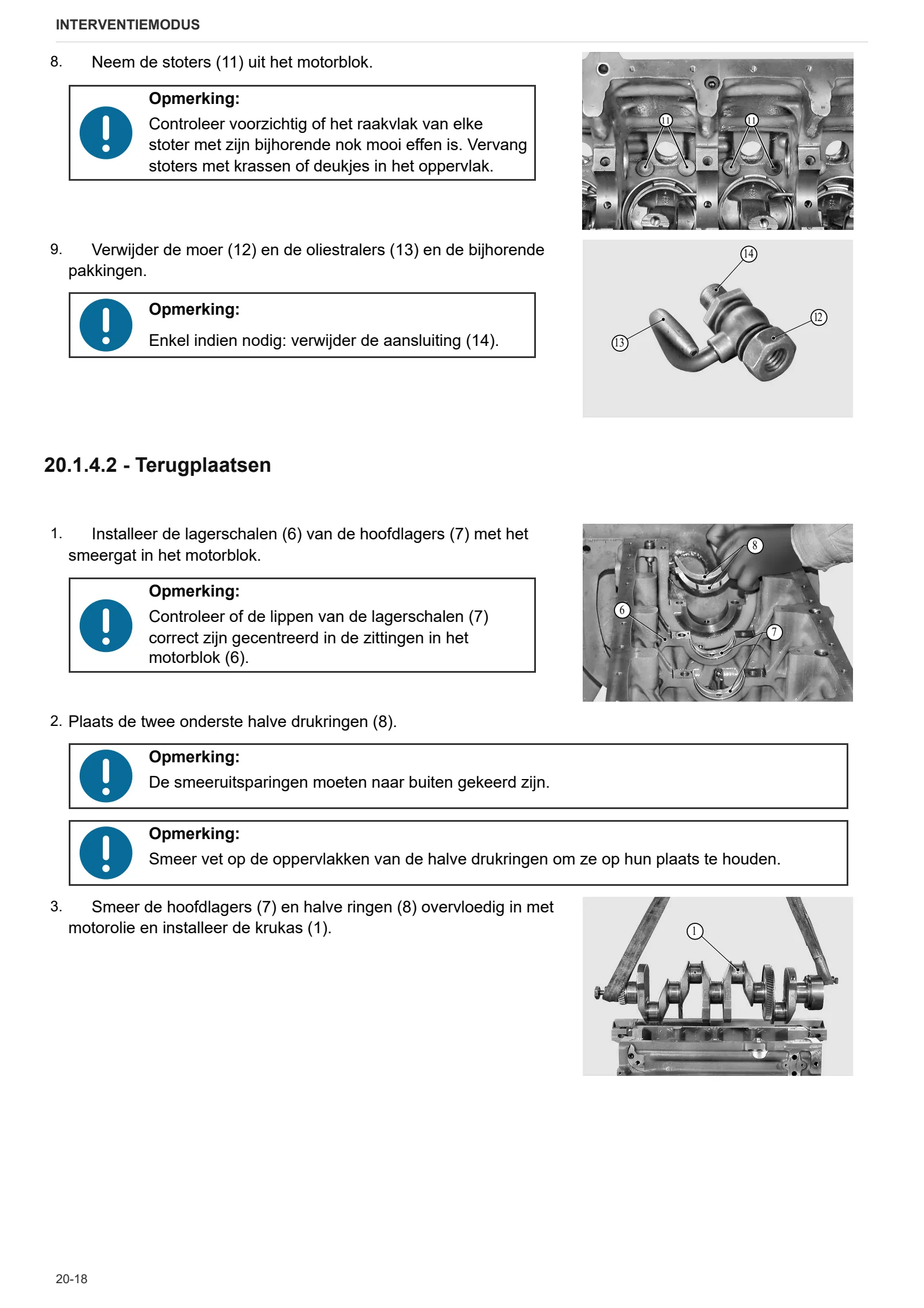

- Krukas
- Controles krukas
- Controles vliegwiel
- Vervanging achterste afdichtring krukas
- Zuigers en cilindervoeringen
- Controle zuigers en zuigerveren
- Controle cilindervoeringen
- Controle drijfstangen – drijfstangtappen – schroeven drijfstangkappen
- Nokkenas
- Controles nokkenas
- Controles distributietandwielen
- Afstelling speling distributietandwielen
- Op tijd zetten van de distributie
- Kleppencontrole
- Controle klepzittingen
- Controle van de kleppenafdichting

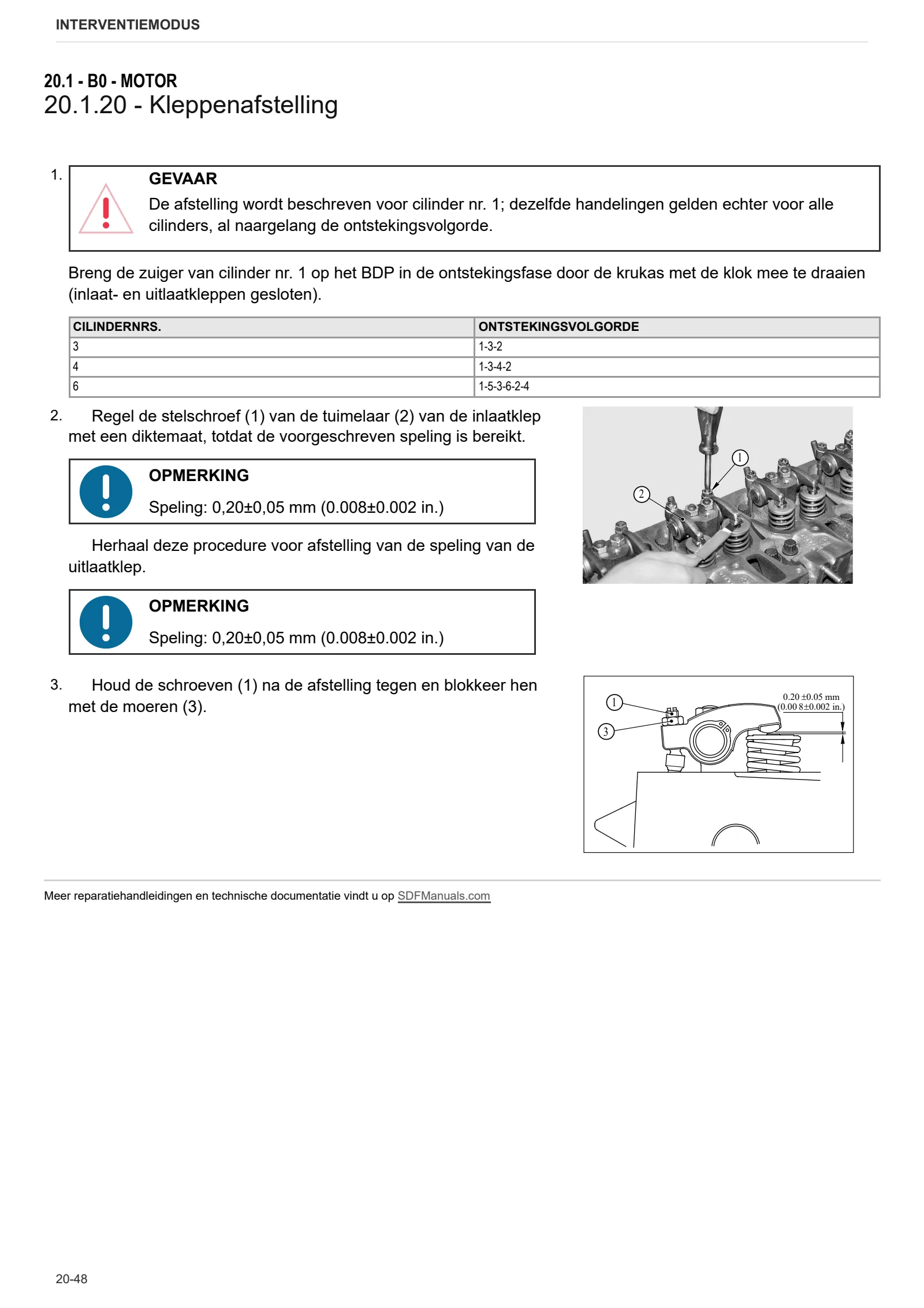

- Kleppenafstelling
- Controle en vervanging klepgeleiders
- Controle tuimelaars en bijbehorende pennen
- Motorkoppen
- Controle klepveren
- Smeerpomp
- Demontage smeerpomp
- Motoroliecarter
- Inspuitpompen, actuator en brandstoftoevoer
- Synchroniseren van injectiepompen
- Montage inspuiters
- Controle van de inspuiters

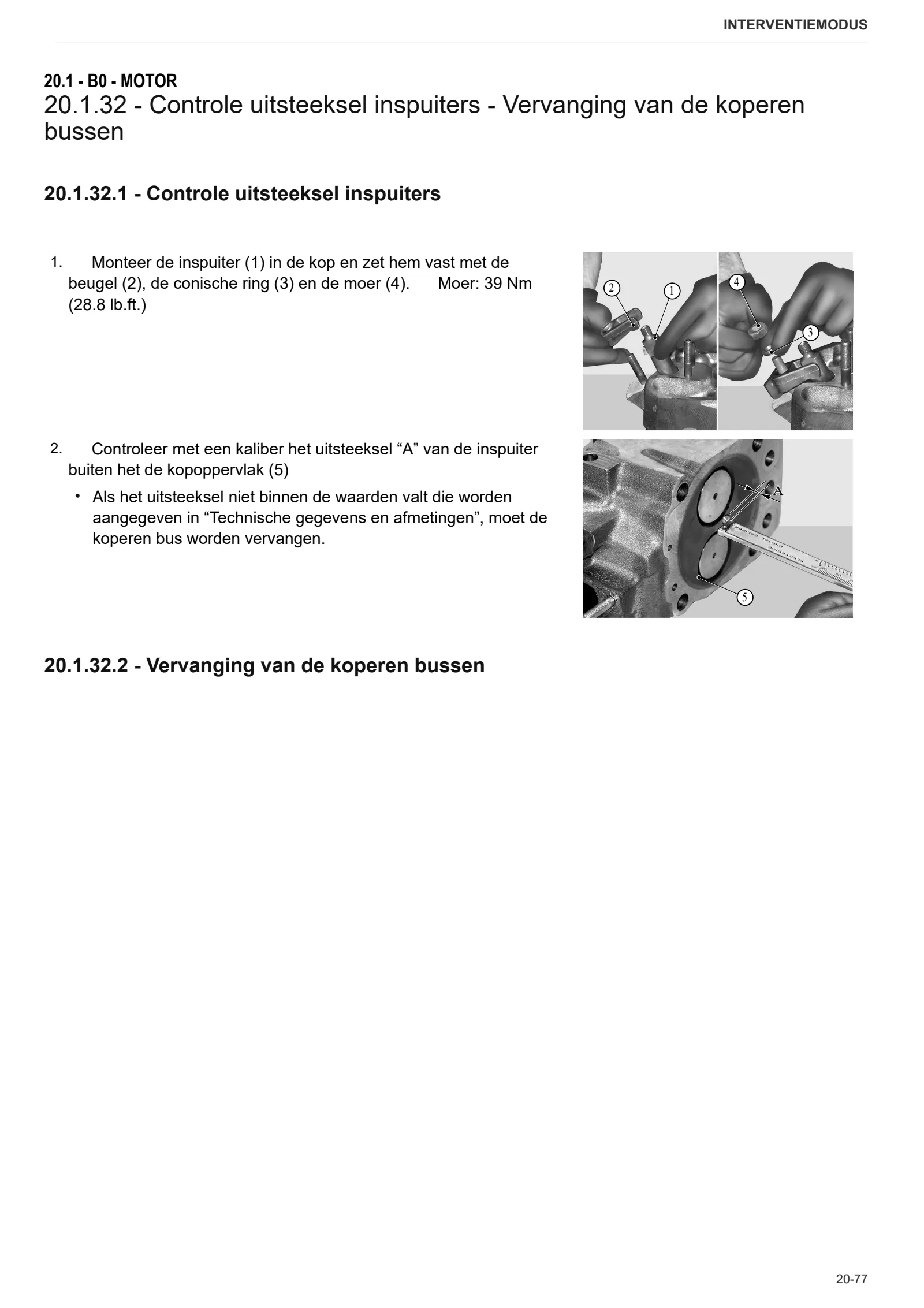

- Controle uitsteeksel inspuiters – Vervanging van de koperen bussen
- Bedieningsstang inspuitpompen
- Controlestang injectiepomp
- Revisie van de mechanische regeleenheid (standaard en met LDA-ventiel)
- Revisie aandrijving mechanische regelaar
- Regeling elektronische actuator
- Installatie aandrijfoverbrenging van de mechanische regelaar en drager elektronische regelaar
- Installatie steun elektronische regelaar
- Motorkoelvloeistofpomp
- Thermostaatklep
- Controle van de thermostaatklep
- Koel- en aanzuigleidingen
