Prezentarea documentului

Manual de utilizare pentru DEUTZ FAHR 6115 C RVSHIFT → ZKDLS40200TD10001 din seria Series 6 C RVSHIFT (STAGE 4). PDF digital în Română, 434 pagini.

Cuprinsul original include 78 secțiuni și 279 subiecte detaliate și oferă o imagine clară asupra sistemelor și procedurilor tratate în această ediție.

IDENTIFICARE
SIGURANȚA
CUNOAȘTEREA TRACTORULUI
UTILIZAREA TRACTORULUI
ROȚILE
LESTAREA
INSTALAȚIA ELECTRICĂ
OPERAȚII DE ÎNTREȚINERE
DEPANAREA DEFECTELOR ȘI REZOLVAREA URGENȚELE
ÎNCĂRCĂTOR FRONTAL
DATE TEHNICE

Detalii despre document

Marcă: DEUTZ FAHR
Serie: Series 6 C RVSHIFT (STAGE 4)
Model: 6115 C RVSHIFT
Număr de serie inițial: ZKDLS40200TD10001
Tipul documentului: Manual de utilizare
Limbă: Română
Pagini: 434
Dimensiunea fișierului: 34.73 MiB
Format: Descărcare PDF digitală

Compatibilitate

Înainte de cumpărare, verificați dacă modelul și numărul de serie inițial al utilajului corespund cu 6115 C RVSHIFT → ZKDLS40200TD10001.

Cuprins complet

IDENTIFICARE
- Identificarea tractorului
  - Modele şi numere de serie
  - Notaţi datele tractorului dumneavoastră
  - Comanda de piese de schimb şi echipament suplimentar
  - Plăcuţe de identificare
- Schimbarea proprietarului tractorului.
- Glosar
  - Termeni tehnici utilizaţi în acest manual
  - Acronime utilizate în acest manual
  - Unităţi de măsură utilizate în acest manual şi factori de conversie
- Garanţie
  - Termeni şi condiţii de garanţie
  - Excluderi de la garanţie
  - Utilizarea prevăzută
  - Condiţii care duc la anularea garanţiei
  - Garanție privind emisiile (doar pentru produsele certificate EPA)
- Pictogramele componentelor
  - Pictograme utilizate în acest manual
SIGURANȚA
- Prefață
  - Manualul privind siguranţa operatorului
  - Despre acest manual
  - Responsabilităţi şi obligaţii
- Informații importante privind siguranța
  - Utilizarea corectă şi incorectă a tractorului
  - Recunoaşterea pericolelor
  - Indicaţii pentru persoanele care vin în contact cu tractorul
- Indicații privind siguranța
  - Zone de pericol
  - Riscuri pe durata pregătirii tractorului
  - Riscuri la deplasarea în câmp şi pe şosea
  - Riscuri pe durata întreţinerii
  - Utilizarea încărcătorului frontal
- Dispozitive de siguranță și protecție
  - Dispozitive de siguranţă
  - Dispozitive de protecţie
  - Lonjeronul de tip ROPS
- Buna practică
  - Bunele practici de lucru
- Pictograme privind siguranţa
  - Prezentarea pictogramelor de siguranţă
  - Pictograme de siguranţă pentru America de Nord
  - Numerele de piese pentru comandarea pictogramelor de siguranţă pentru America de Nord
- Pericole pentru mediul înconjurător
  - Pericole asociate cu mediul în care se desfăşoară activitatea
  - Pericole la tractor
CUNOAȘTEREA TRACTORULUI
- Vederi ale tractorului
  - Vederi exterioare ale tractorului
  - Vizualizări ale interiorului cabinei
- Suirea în vehicul
  - Accesul la scaunul şoferului
- Cabina
  - Structură de protecţie a operatorului
  - Lampă interioară
  - Trapa acoperișului care poate fi deschisă
  - Trapă parbriz
  - trapa geamului din spate
  - Aeratoare pentru aer condiţionat
  - Buzunarul de documente pentru manualul de utilizare
- Instrumente și comenzi
  - Consola din faţă şi stâlpii cabinei
  - Tabloul de bord
  - Simbolurile de pe afişajul tabloului de bord
  - Cotiera multifuncţională

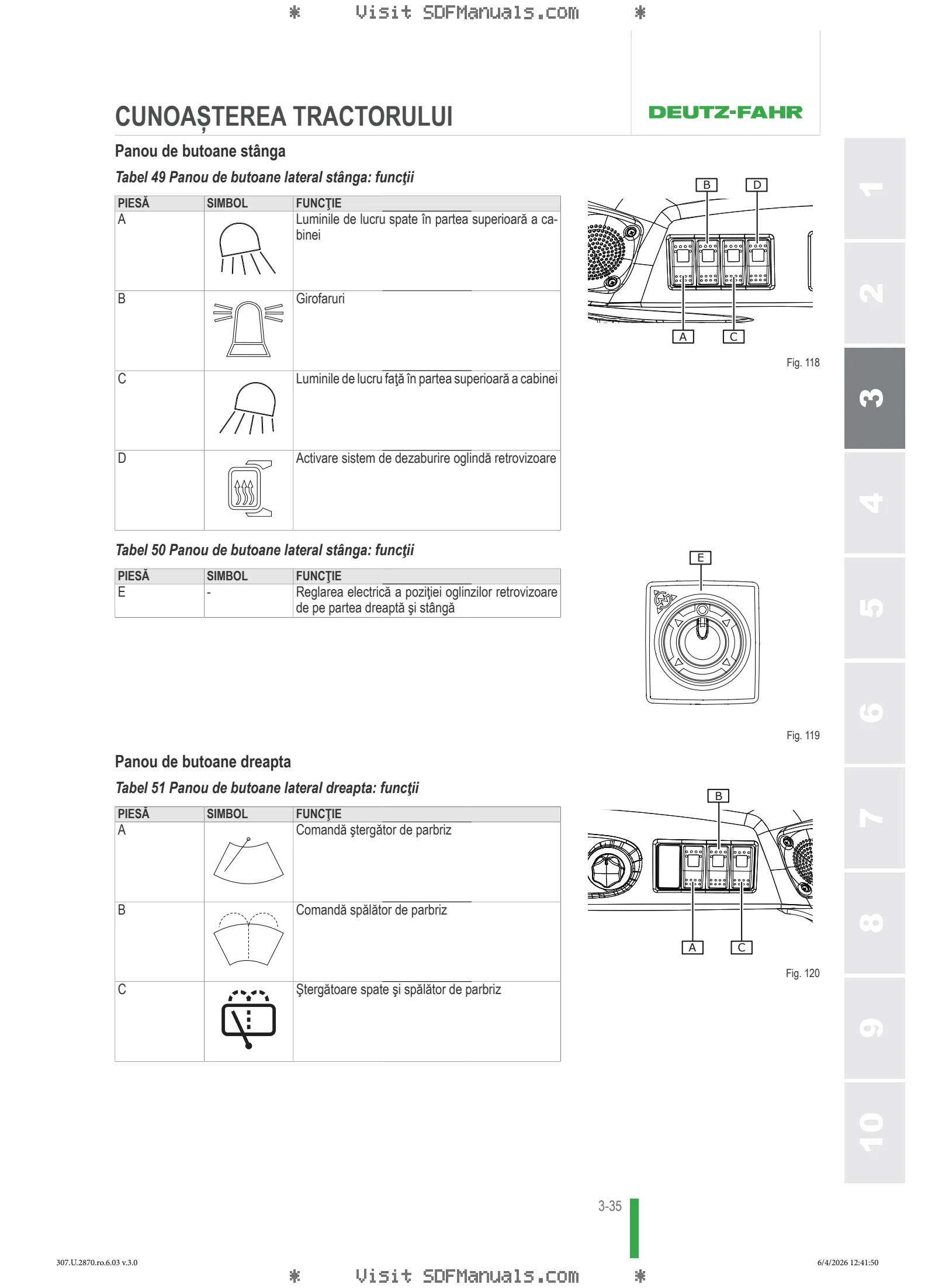

  - Consola de pe partea stângă
  - Consola din partea dreaptă, „versiunea 1 de configuraţie”
  - Consola din partea dreaptă, „versiunea 2 de configuraţie”
  - Panou pavilion
  - Pregătire pentru instalarea de radio şi difuzoare
  - Pregătire pentru stingător de incendiu
UTILIZAREA TRACTORULUI
- Suirea în vehicul
  - Intrarea şi coborârea din cabina tractorului
  - Ieşirile de urgenţă
- Reglajele inițiale
  - Reglarea volanului
  - Reglarea scaunului pentru operator GRAMMER MSG85/721
  - Reglarea scaunului pentru operator GRAMMER MSG95A/721
  - Reglarea scaunului pentru operator GRAMMER MSG95G/721
  - Cuplarea şi decuplarea centurii de siguranţă a operatorului
  - Scaun pasager
  - Reglarea oglinzilor retrovizoare:
- Comenzi utilizate în mod obișnuit
  - Maneta inversorului
  - Levierul de pe coloana de direcție
  - Pedală de ambreiaj
  - Mecanisme de accelerare
  - Frâne
  - Frână de motor (HEB)
  - Conducerea tractorului în pantă
  - Frâna de parcare/frâna de urgenţă (Park Brake)
  - Funcţia Stop&Go
  - Sistemul de virare rapidă (SDD)
  - Aerul condiţionat al cabinei
- Parcarea vehiculului
  - Parcarea tractorului în condiţii de siguranţă
  - Parcarea în siguranţă a tractorului cu o remorcă cuplată
  - Imobilizarea tractorului cu cale pentru roţi
- Motorul
  - Recomandări pentru primele 50 ore de funcționare
  - Carburanţi şi aditivi
  - AdBlue®
  - Realimentarea cu carburant
  - Umplerea sistemului de AdBlue®
  - Pornirea şi oprirea tractorului
  - Sistemul „BOOST” de gestionare automată a puterii
  - Regenerarea filtrului de particule diesel
- Transmisia
  - Prezentarea transmisiei
  - Comenzile şi lămpile indicatoare ale transmisiei
  - Conducerea tractorului
  - Funcțiile transmisiei
  - Tracţiunea pe roţile din faţă şi sistemul de blocare a diferenţialului
  - Suspensia punţii din faţă
- Priză de putere
  - Configuraţiile prizei de putere
  - Cuplarea şi decuplarea uneltelor acţionate de priza de putere
  - Înlocuirea arborelui de ieşire al prizei de putere
  - Gestionarea prizei de putere pentru sarcini cu maşina staţionată
- Priza de putere față
  - Priza de putere din faţă – descriere şi versiuni
  - Comenzile şi lămpile indicatoare ale prizei de putere din faţă
  - Acţionarea prizei de putere din faţă din cabină
- Priza de putere spate
  - Descrierea prizei de putere din spate şi configuraţii
  - Comenzile şi lămpile indicatoare ale prizei de putere din spate
  - Acţionarea prizei de putere din spate din cabină
  - Acţionarea prizei de putere din spate de la sol
  - Priza de putere din spate în modul automat
  - Utilizarea prizei de putere din spate sincronizate cu viteza la sol

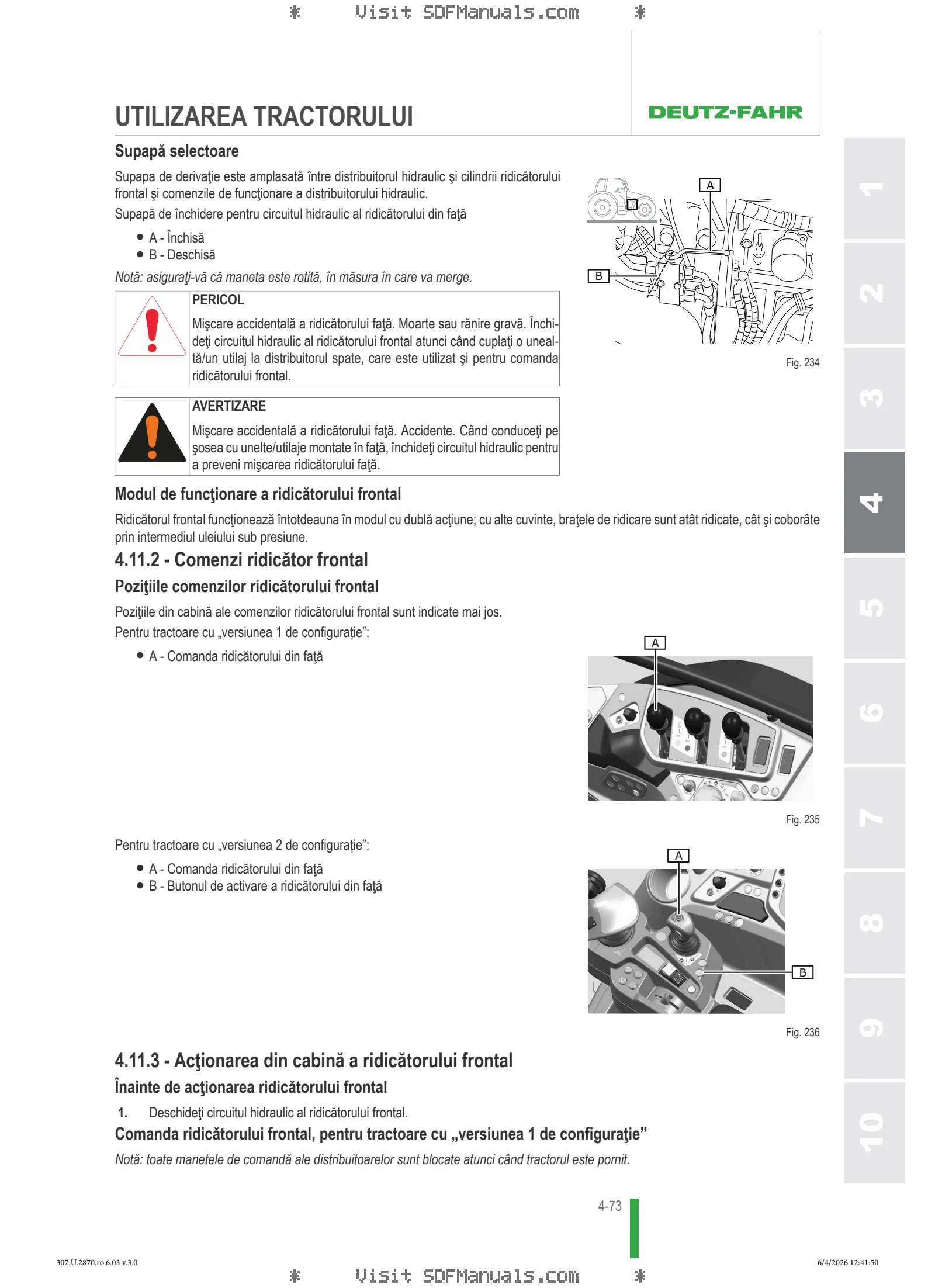

- Ridicătoare
  - Configuraţiile ridicătorului
  - Transportarea corectă a uneltelor
- Ridicătorul față
  - ridicătorul din faţă
  - Comenzi ridicător frontal
  - Acţionarea din cabină a ridicătorului frontal
  - Reglarea ridicătorului din faţă
  - Ataşarea/detaşarea uneltelor la/de la ridicătorul din faţă
- Ridicătorul spate
  - Ridicător posterior
  - Comenzi ridicător posterior
  - Setarea funcţiilor de comandă ale ridicătorului posterior
  - Acţionarea din cabină a ridicătorului posterior
  - Comanda din exterior a ridicătorului posterior
  - Sistemul de prindere în 3 puncte din spate
  - Reglarea sistemului de prindere în 3 puncte
  - Cuplarea şi decuplarea uneltelor la/de la sistemul de prindere în 3 puncte
- Sistemul hidraulic
  - Configuraţiile distribuitorului hidraulic
  - Moduri de funcționare a distribuitorului
  - Comenzile şi lămpile indicatoare ale distribuitoarelor hidraulice
  - Conectarea/deconectarea uneltelor la/de la distribuitoarele hidraulice
  - Operarea distribuitoarelor hidraulice, pentru tractoare cu „versiunea 1 de configurație”
  - Setarea şi acţionarea distribuitoarelor hidraulice, pentru tractoare cu „versiunea 2 de configuraţie”
  - Exemplu de utilizare a unui plug reversibil
  - Exemplu de acţionare a unui motor hidraulic
  - Exemplu de acţionare a unei remorci cu basculare
- Remorcarea
  - Dispozitive de remorcare
  - Compatibilitate între ochiul de tractare a remorcii şi cârligul de remorcare
  - Caracteristicile tehnice ale cârligelor de remorcare
  - Frânarea hidraulică a remorcii
  - Frâna pneumatică a remorcii
  - Conectarea sistemului electric al remorcii
- Dispozitive de tractare
  - Bară de tracţiune
  - Cadrul de sprijin al cuplei
  - Reglarea înălţimii cârligelor de remorcare
  - Cârlig de remorcare cu zăvor de siguranţă
  - Cârlig de remorcare cu ştift de blocare
  - Dispozitiv de remorcare automat
  - Cârlig de remorcare semiautomat
  - Cadrul Piton Fix sau cu cârlig de remorcare cu bilă
  - Pick-up Hitch hidraulic
- Monitorizarea și programarea
  - Configuraţii de programare a instrumentelor
  - iMonitor
  - Utilizarea afişajului tabloului de bord
  - Parametrii afişajului tabloului de bord
  - Butoanele de programare
ROȚILE
- Anvelope
  - Informaţii de bază despre pneuri
  - Pene de pneu şi schimbarea acestora
  - Cuplurile de strângere a şuruburilor/piuliţelor roţilor

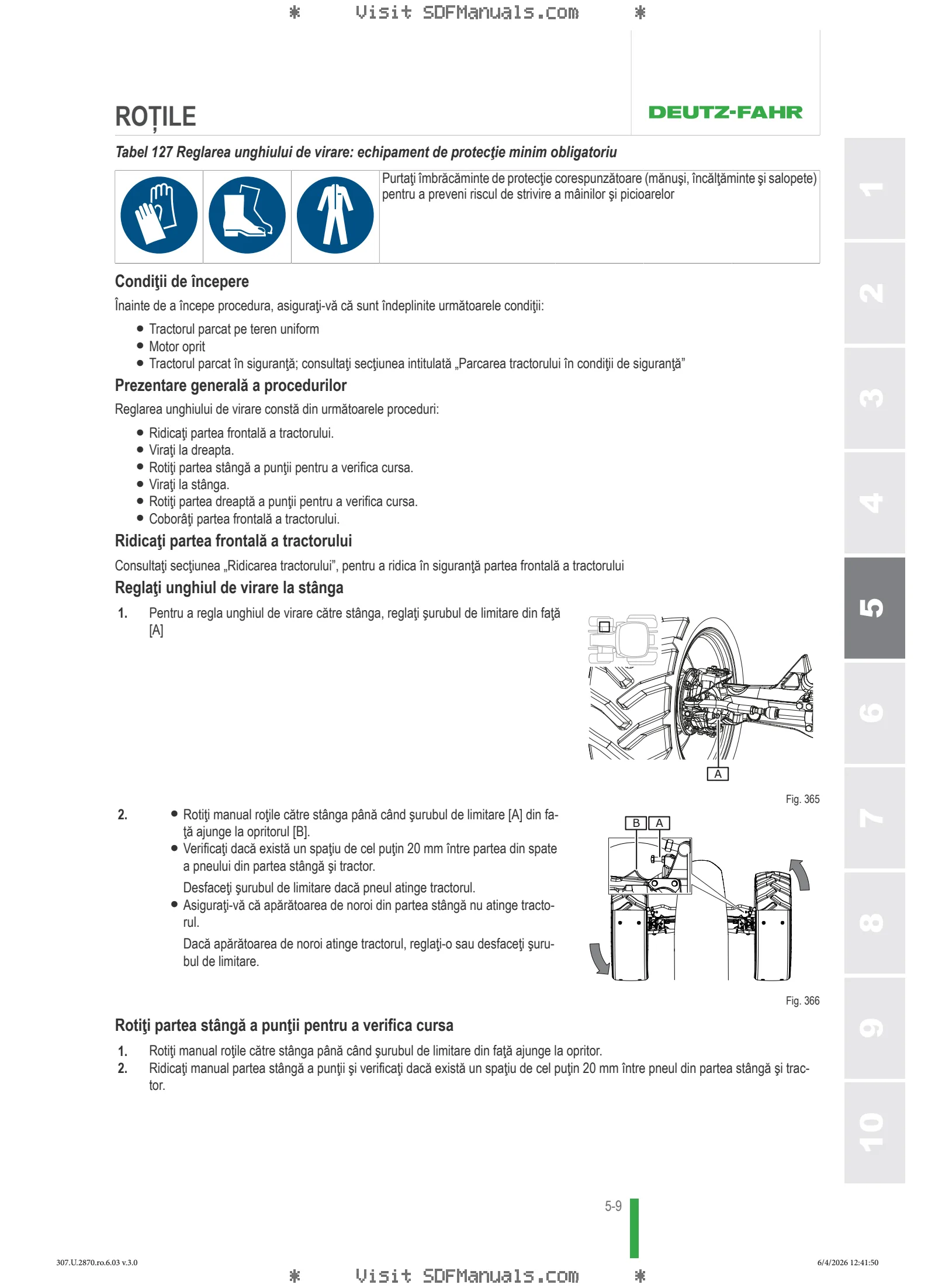

  - Reglarea unghiului de virare
  - Reglarea unghiului de virare pentru punţile cu patru şuruburi de limitare
  - Reglarea unghiului de virare pentru punţi cu două şuruburi de limitare
  - Combinaţii de pneuri faţă/spate
  - Presiune de umflare, indice de sarcină şi indice de viteză pneuri
  - Capacităţi portante ale pneurilor radiale şi indici de viteză
  - Capacităţi portante ale pneurilor convenţionale/diagonale şi indici de viteză
- Reglaje
  - Calcularea avansului mecanic
  - Lăţimea punţii
  - Reglaţi ecartamentul (roţi cu jantă fixă)
  - Reglaţi ecartamentul (roţi cu ecartament variabil)
  - Apărătorile de noroi reglabile din faţă
LESTAREA
- Stabilitatea
  - Cântărirea tractorului
  - Combinaţie tractor – unealtă
- Lestarea
  - Balastul
  - Suport pentru balast
  - Placă intermediară
  - Greutăţi de balast tip valiză
  - Balast monobloc
  - Discuri metalice pentru roţi
  - Balast lichid pentru pneuri
INSTALAȚIA ELECTRICĂ
- Prezentarea sistemului electric
- Bateria
  - Bateria
- Siguranțele fuzibile
  - Siguranţe şi relee
  - Siguranţe şi relee de pe partea dreaptă, lângă baterie
- Lumini
  - Înlocuirea becurilor luminilor de drum
  - Reglaţi farurile pentru deplasarea pe drum
  - Înlocuirea becurilor luminilor de lucru
- Alte echipamente
  - Instalarea de componente şi/sau echipamente electronice
  - Porturi/prize electrice
OPERAȚII DE ÎNTREȚINERE
- Avertismente privind întreţinerea
  - Întreţinerea în siguranţă
- Spălarea tractorului şi uneltelor
  - Avertismente
  - Pericole şi dispozitive de protecţie
  - Echipament necesar
  - Condiţii de începere
  - Spălarea exteriorului tractorului
  - Spălarea interiorului cabinei
- Accesul la compartimentul motorului
  - Avertismente
  - Pericole şi dispozitive de protecţie
  - Condiţii de începere
  - Prezentare generală a procedurilor
  - Deschideţi şi închideţi capota
  - Îndepărtaţi şi remontaţi panourile laterale
- Cutia de instrumente
- Depozitarea tractorului
  - Prezentare generală a procedurilor
  - Operaţiile anterioare unei perioade prelungite de neutilizare a tractorului
  - Operaţiile ulterioare unei perioade prelungite de neutilizare a tractorului
- Scoaterea din funcţiune şi casarea tractorului cu secerătoare pentru furaje şi eliminarea materialelor de ambalare
  - Scoaterea din uz a tractorului
  - Eliminarea tractorului
  - Eliminarea ca deşeuri a materialelor de ambalare
- Lichide și lubrifianți
  - Lichide – Lubrifianţi şi volume de umplere
  - Lichid de răcire
- Intervale
  - Serviciu de întreţinere
  - Tabelul de întreținere – primul service
  - Tabelul de întreținere
  - Proceduri de întreţinere suplimentare – Versiune pentru America de Nord
- Tractorul
  - Inspecţia generală a tractorului

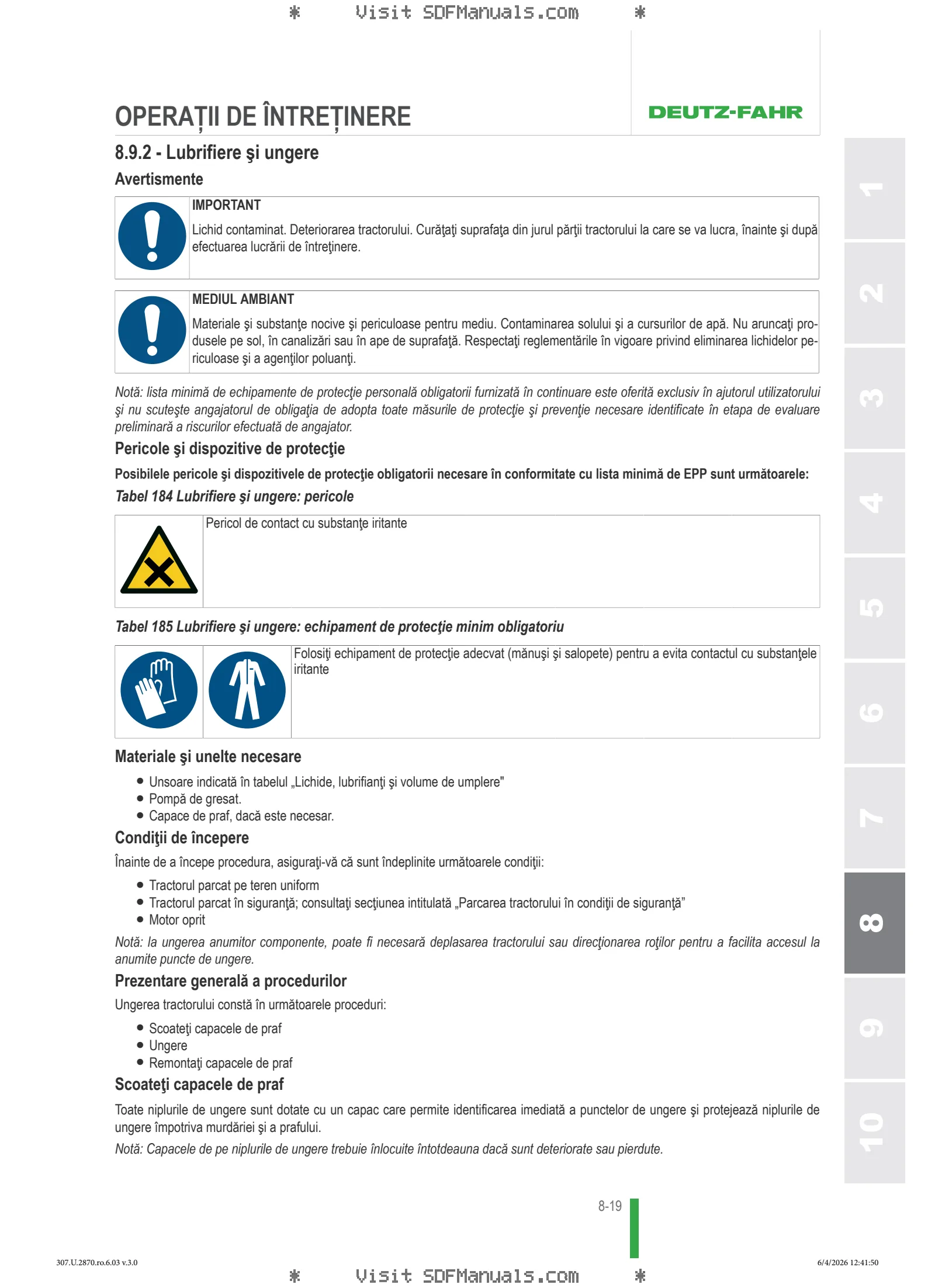

  - Lubrifiere şi ungere
  - Contactați un centru de service autorizat
- Motorul
  - Verificaţi şi completaţi nivelul uleiului de motor
  - Schimbaţi uleiul de motor
  - Înlocuirea filtrului de ulei de motor
  - Verificaţi nivelul şi adăugaţi lichid de răcire
  - Schimbarea lichidului de răcire a motorului
  - Curățarea radiatoarelor
- Accesorii motor
  - Înlocuirea cartuşelor filtrului de aer al motorului
  - Evacuarea apei şi a sedimentelor din filtrul de carburant şi din prefiltru
  - Înlocuirea filtrului de carburant
  - Înlocuirea prefiltrului de carburant
  - Purjaţi aerul din circuitul de carburant
  - Înlocuirea filtrului pompei de AdBlue®
- Transmisia
  - Verificarea şi completarea uleiului de transmisie
  - Înlocuirea uleiului şi filtrului de transmisie
- Puntea față
  - Verificarea şi completarea nivelului de ulei al punţii faţă
  - Înlocuirea uleiului din puntea din faţă şi din transmisiile finale (4×4)
  - Verificaţi starea de uzură a apărătoarelor sistemului de direcţie
- Cabina
  - Verificarea nivelului detergentului lichid
  - Curăţaţi şi înlocuiţi filtrele de aer exterioare ale cabinei
  - Curăţaţi şi înlocuiţi filtrul de aer intern al cabinei
  - Curăţarea matricei sistemului de încălzire
- Sistemele hidraulic și pneumatic
  - Golirea apei din sistemul de frânare pneumatic
  - Verificarea conductelor de ulei
  - Verificarea pedalelor de frână
  - Purjarea aerului din sistemul hidraulic de frânare
  - Verificare acumulatori
- Sistemul electric
  - Verificaţi nivelul şi adăugaţi electrolit în baterie
- Roți
  - Verificarea roţilor şi pneurilor
- Balastul și cârligele de remorcare
  - Întreţinerea dispozitivelor de remorcare
  - Verificaţi greutăţile de balast
DEPANAREA DEFECTELOR ȘI REZOLVAREA URGENȚELE
- Diagnosticarea defectelor
  - Introducere privind alarmele
  - Introducere în depanare
  - Depanarea întregului tractor
  - Depanarea motorului
  - Depanarea transmisiei
  - Depanarea prizei de putere
  - Depanarea ridicătorului
  - Depanarea frânelor
  - Depanarea sistemului hidraulic
  - Depanarea distribuitorului
  - Depanarea cabinei
  - Depanarea sistemului electric
- Urgențe
  - Tipuri de urgenţe
  - Pornirea de urgenţă
  - Controlul de urgenţă al ridicătorului din spate
  - Tractarea tractorului în caz de avarie
  - Dispozitiv frontal de remorcare în caz de urgenţă
  - Transportarea unui vehicul defect
  - Ridicaţi tractorul
  - Puncte de ridicare a tractorului
ÎNCĂRCĂTOR FRONTAL
- Introducere
  - Introducere
- Programe de siguranţă
  - Programe de siguranţă
- Prezentarea comenzilor
  - Comenzile încărcătorului frontal
- Utilizarea comenzilor
  - Instalarea/dezinstalarea hidraulică a uneltelor
  - Utilizarea încărcătorului frontal
- Întreţinere
  - Întreţinerea încărcătorului frontal
- Date tehnice
  - Date tehnice încărcător
DATE TEHNICE
- Date tehnice principale
  - Introducere
  - Date tehnice ale tractorului
  - Date tehnice ale cabinei operatorului
  - Date tehnice despre zgomot
  - Date tehnice privind vibraţiile
  - Putere furnizată de priza de putere din faţă
  - Putere furnizată de priza de putere din spate
  - Masă tractabilă maximă
- Date tehnice privind balastul
  - Balasturi disponibile
- Dimensiunile şi greutăţile tractorului
- Scheme de cuplare a uneltelor
  - Considerente tehnice pentru ataşarea uneltelor la tractor
  - Orificii de ataşare a uneltei
