Resumen del documento
Documentación digital Manual de taller para el modelo DEUTZ FAHR C 6305 → 160001 de la familia C 6000 (STAGE 3A). Idioma: español; 540 páginas.
El índice correspondiente en español contiene 23 secciones y 187 temas individuales.
Principales secciones incluidas
- Introducción
- Características técnicas
- Ajustes y diagnóstico electrónicos
- Procedimiento
- Esquemas eléctricos
- Service Info
Detalles del documento
- Marca: DEUTZ FAHR
- Familia: C 6000 (STAGE 3A)
- Modelo: C 6305
- Número de serie inicial: 160001
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 540
- Tamaño del archivo: 135.70 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con DEUTZ FAHR C 6305 → 160001.
Índice completo
Introducción
- Introducción
- Pares de apriete
- Pares de apriete de tornillos y tuercas de las conexiones eléctricas
- Pares de apriete de tornillos y tuercas para fijar la llanta al cubo de las ruedas
- Montaje de electroválvulas y válvulas de cartucho
- Montaje de conexiones rápidas
- Advertencias de seguridad – Mantenimiento y reparación
- Advertencias generales de seguridad
Características técnicas
Motor
- Componentes del motor TCD 2012 L04/L06 2V DCR
- Datos de prueba y de regulación (L3)
- Requisitos de apriete motor TCD 2012 L04/L06 2V DCR
Tolva de granos – Elevador
- Elevador de granos con sinfín
- Vaciado de la tolva de granos
- Sistema de descarga del grano
- Apoyo para tubo de la tolva de granos, bloqueo
Ajustes y diagnóstico electrónicos
Alarmas centralitas
- ALARMAS DE CENTRALITAS
- ATC
- CTM
- EPB_Combine
- SECU
- Antena SRC40
Procedimiento
Motor
- Herramientas para desmontar y montar el motor
- Herramientas de taller para desmontar y montar el motor
- Control del valor de compresión (L3)
- Tensado de las correas del ventilador y del compresor del acondicionador
- Correa del compresor del acondicionador
- Correa del alternador, bomba de gasóleo y bomba de líquido refrigerante
- Tensado de correas de alternador, bomba de gasóleo y bomba de líquido refrigerante
- Montaje y desmontaje del motor en el caballete de montaje (L3)
- Regulación del juego de la válvula (con el módulo de recuperación de gases de escape ausente o desmontado) (L3)
- Regulación del juego de la válvula (con el módulo de recuperación de gases de escape montado) (L3)

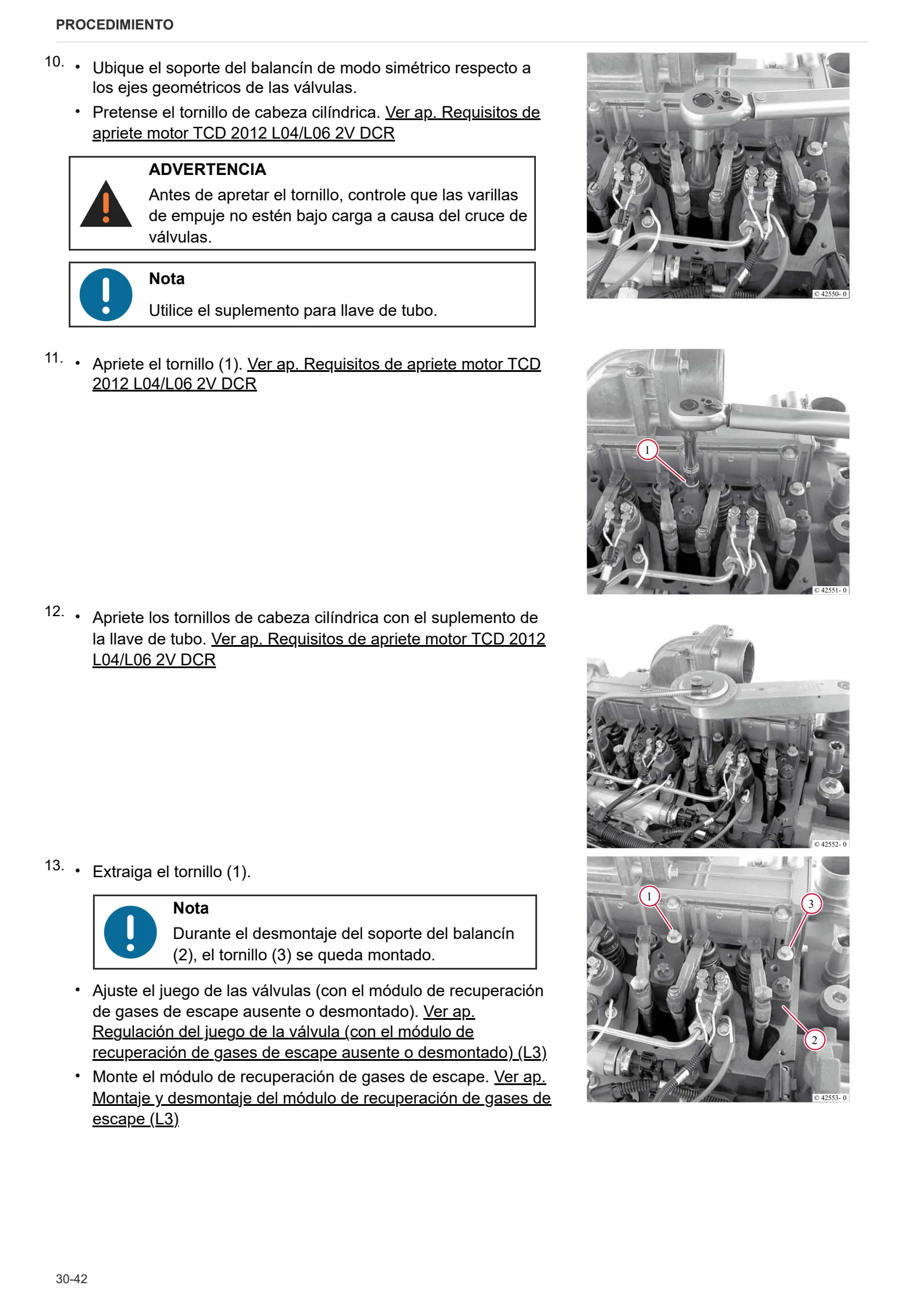

- Desmontaje y montaje de balancín y soporte (L3)
- Desmonte y complete el balancín y el soporte, compruebe
- Desmontaje y montaje de la culata (L3)
- Montaje y desmontaje de válvulas (L3)
- Control de válvulas (L3)
- Control de la guía de válvula (L3)
- Control del residuo de la válvula (L3)
- Control del cigüeñal (L3)
- Sustitución de la junta anular del cigüeñal (lado del volante de inercia) (L3)
- Sustitución de la junta anular del cigüeñal (lado opuesto al volante de inercia) (L3)
- Control del cuerpo de biela (L3)
- Montaje y desmontaje del cigüeñal (L3)
- Desmontaje y montaje de pistón y cuerpo de biela (L3)
- Control del pistón (L3)
- Control de segmentos y estrías de los pistones (L3)
- Montaje y desmontaje de toberas de refrigeración del pistón (L3)
- Desmontaje y montaje del respiradero del bloque motor (L3)
- Control del cilindro (L3)
- Desmontaje y montaje de la tapa delantera (lado opuesto al volante de inercia) (L3)
- Desmontaje y montaje de la caja de unión (L3)
- Desmontaje y montaje de la tapa de la caja de engranajes (L3)
- Montaje y desmontaje del árbol de levas (L3)
- Control del árbol de levas (L3)
- Desmontaje y montaje del turbocompresor de gases de escape (L3)

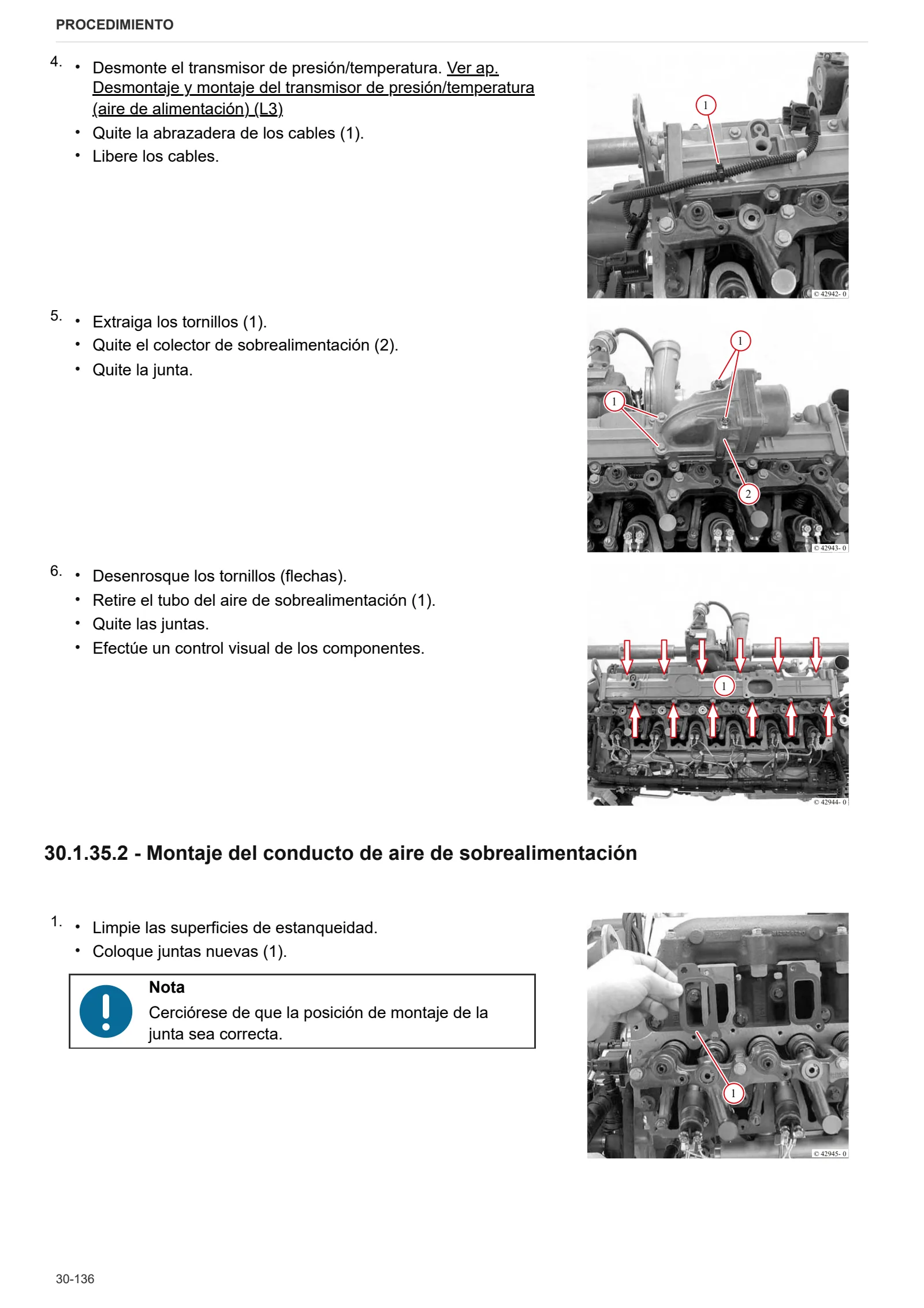

- Desmontaje y montaje del conducto de aire de sobrealimentación (L3)
- Montaje y desmontaje del módulo de recuperación de gases de escape (L3)
- Desmontaje y montaje de la bomba de alimentación de combustible (accionamiento con correa trapezoidal nervada) (L3)
- Desmontaje y montaje del bloque piloto (L3)
- Montaje y desmontaje de la bomba de alta presión (posición de montaje A) (L3)
- Montaje y desmontaje de la bomba de alta presión (posición de montaje B) (L3)
- Desmontaje y montaje del conducto común (L3)
- Montaje y desmontaje del inyector (L3)
- Montaje y desmontaje de la válvula limitadora de presión (L3)
- Montaje y desmontaje del transductor de presión del combustible (L3)
- Montaje y desmontaje del tubo de aspiración de aceite (L3)
- Desmontaje y montaje del cárter de aceite lubricante (L3)
- Desmontaje y montaje del radiador del aceite (L3)
- Desmontaje y montaje del alojamiento del radiador de aceite lubricante (L3)
- Desmontaje y montaje del filtro de aceite lubricante (L3)
- Montaje y desmontaje del interruptor accionado por la presión del aceite (L3)
- Desmontaje y montaje del depósito (L3)
- Desmontaje y montaje de la bomba del líquido refrigerante (accionamiento con correa trapezoidal nervada) (L3)
- Desmontaje y terminación del accionamiento del ventilador (L3)
- Desmontaje y montaje del accionamiento del ventilador (L3)
- Desmontaje y montaje de la carcasa del ventilador (L3)
- Desmontaje y montaje del amortiguador de vibraciones torsionales (L3)
- Desmontaje y montaje del tensor de correa (correa trapezoidal nervada) (L3)
- Montaje y desmontaje del volante de inercia (L3)
Accesorios motor
- Montaje y desmontaje del termostato (L3)
- Control del termostato (desmontado)
- Desmontaje y montaje del indicador de revoluciones (cigüeñal) (L3)
- Desmontaje y montaje del indicador de revoluciones (árbol de levas) (L3)
- Desmontaje y montaje del tubo de escape (L3)
- Montaje y desmontaje de la electroválvula (módulo de recuperación de gases de escape) (L3)
- Desmontaje y montaje de la carcasa del filtro de combustible (L3)
- Montaje y desmontaje del transmisor de la temperatura (L3)
- Desmontaje y montaje del transmisor de presión/temperatura (aire de alimentación) (L3)

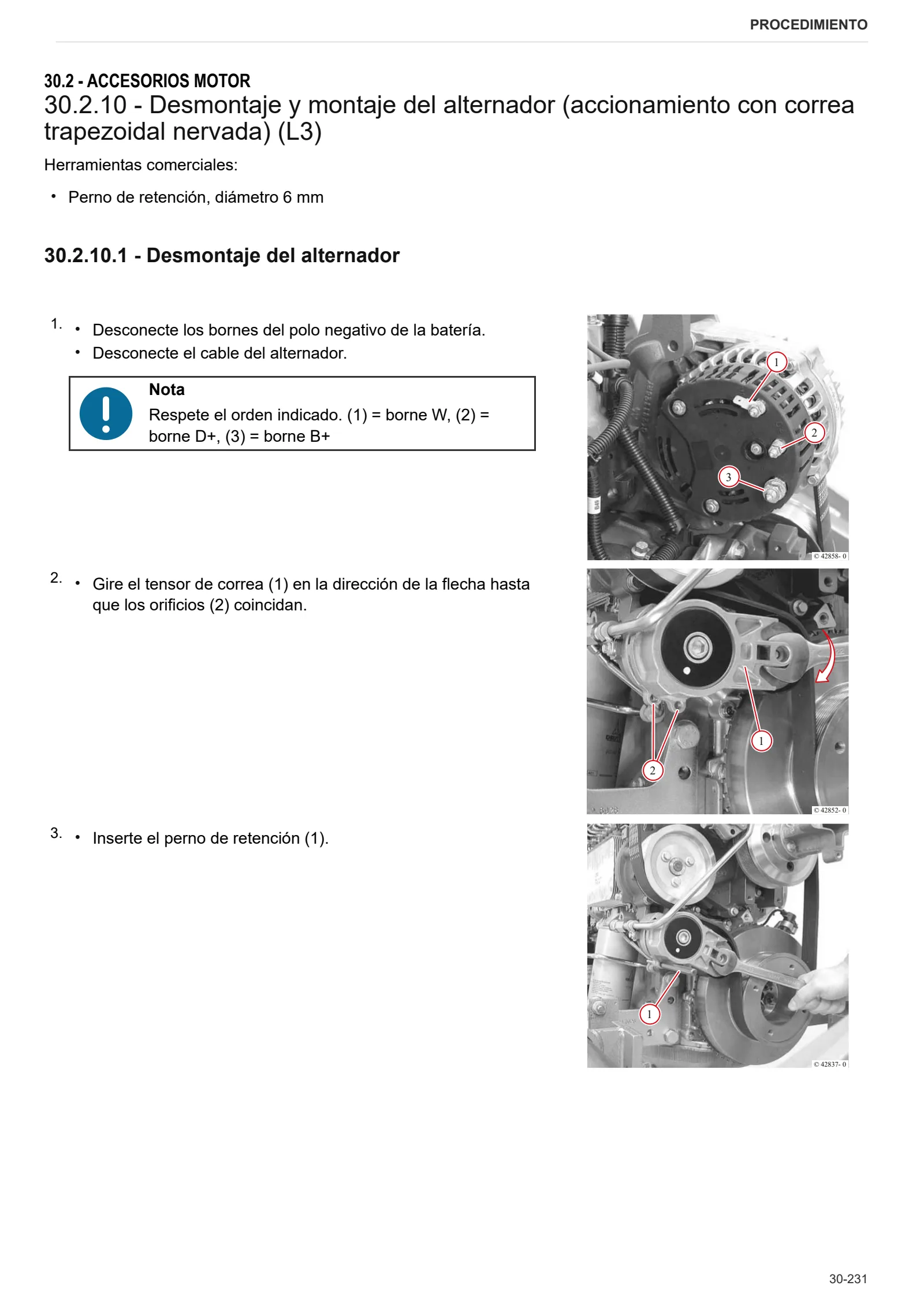

- Desmontaje y montaje del alternador (accionamiento con correa trapezoidal nervada) (L3)
- Montaje y desmontaje del sensor de presión del conducto común (L3)
- Desmontaje y montaje del mazo de cables (L3)
- Desmontaje y montaje del motor de arranque (L3)
- Montaje y desmontaje de las bujías de incandescencia (L3)
- Sustitución líquido refrigerante
- Ventilador del motor
- Grupo de radiadores completo
- Recipiente filtro de aire
- Vaso de expansión
- Depósito de combustible
- Prefiltro de combustible
- Bomba de alimentación manual (combustible)
- Compresor de aire de servicios
Ejes
- Eje delantero
- Reductor lateral
- Transmisión
- Desmontaje transmisión
- Cubo de rueda
- Rueda delantera
- Rueda trasera
Correas y cadenas
- Embrague de cilindro de trilla
- Embrague de canal de alimentación
- Embrague de descarga de depósito de grano
- Embrague de picador
- Montaje de poleas y tensor de correa de los sacudidores de paja
- Correa canal de alimentación – Eje lanzapaja sincronizado
- Correa turboseparador
- Correa canal de alimentación
- Correa variador cilindro de trilla – reenvío cilindro de trilla
- Correa toma de fuerza del motor – Variador cilindro de trilla
- Mando sacudidores
- Correa lanzapaja – sacudidores
- Correa sacudidores – reenvío cribas
- Correa elevador de recuperación – Eje sacudidores
- Correa toma de fuerza del motor – Reenvío toma de fuerza
- Correa reenvío toma de fuerza – Descarga tolva de grano
- Cadenas transmisión sinfín tolva
- Correa variador ventilador – ventilador
- Correa reenvío picador de paja – Picador de paja
- Correa eje sacudidores – Esparcidor de tamo
- Tensado de la correa de accionamiento del picador de paja – cód. 939466
Sistema hidráulico
- Vaciado y llenado del aceite hidráulico
- Depósito de aceite hidráulico
- Bomba hidráulica
- Motor hidráulico
- Dirección asistida
- Instrucciones de purga del sistema de frenos
- Pinza de freno
- Bomba del freno
- Grupo de electroválvulas

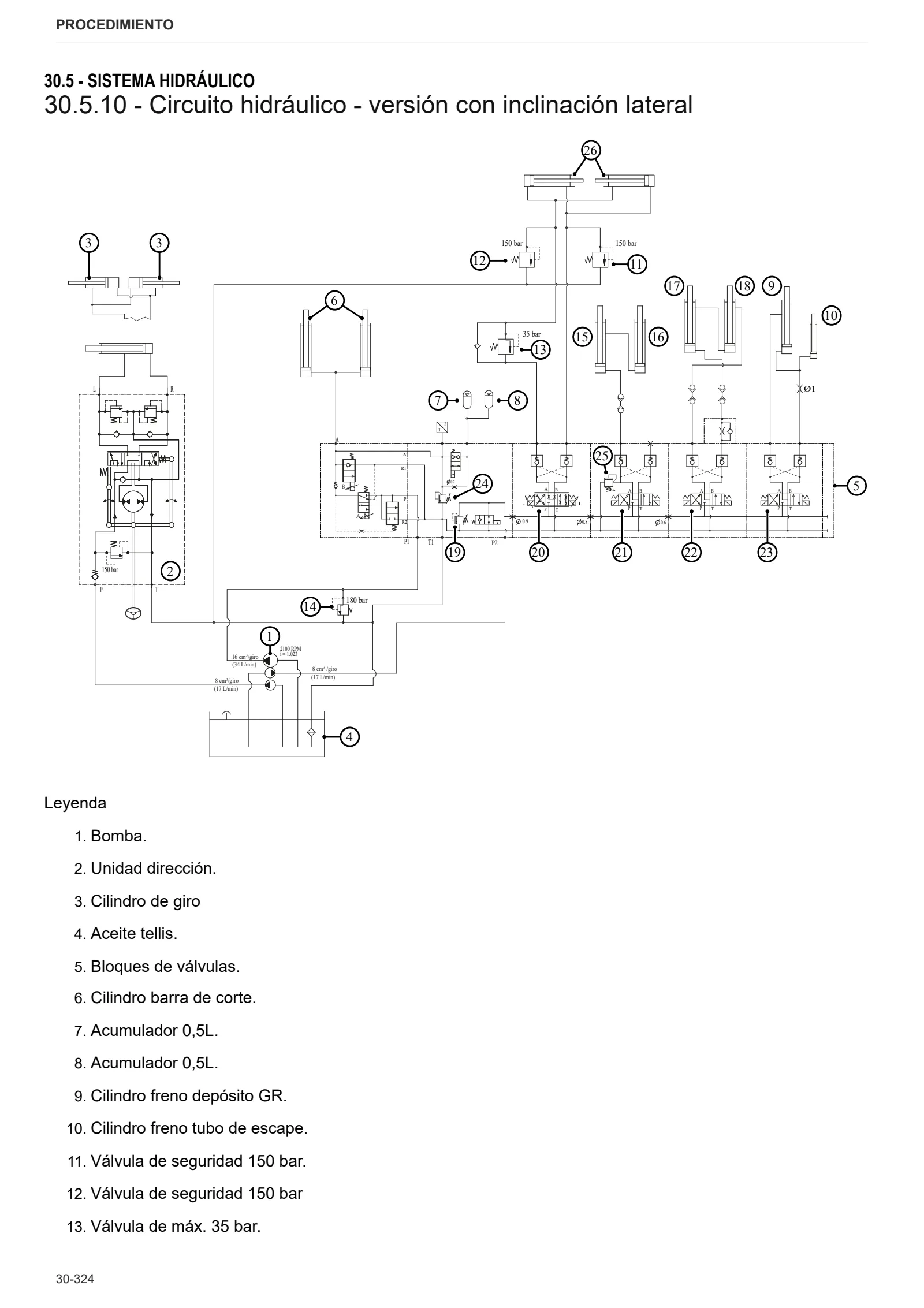

- Circuito hidráulico – versión con inclinación lateral
- Circuito hidráulico – versión sin inclinación lateral
Canal de alimentación
- Canal de alimentación
- Desmontaje canal de alimentación
- Estructura oscilante
- Desmontaje canal de alimentación
Bastidor – Carrocería
- Escalera de acceso a la cabina
Cabina
- Asiento
- Grupo climatizador
- Vaciado y carga del sistema de aire acondicionado
- Volante
- Norma de montaje volante (agrosky) [939553]
- Columna de dirección
- Mandos mecánicos de marchas
- Mando de velocidades
Grupo de trilla
- Atrapapiedras
- Cilindro de trilla
- Desmontaje cilindro de trilla
- Cóncavo de trilla
- Regulación del variador
- Reductor del cilindro de trilla
- Lanzador de paja
- Rastrillo lanzapaja
- Turboseparador
- Cóncavo turboseparador
- Regulación turboseparador
Grupo de limpieza
- Montaje del mando de soporte de las cribas y mando de movimiento del grupo de limpieza
- Montaje de los soportes de los sacudidores
- Ventilador – conducto de aire
- Sacudidores
- Eje de reenvío de sacudidores
- Superficie de preparación
- Caja de cribas
- Caja de cribas
- Ventilador
- Variador del ventilador
- Elevadores de recuperación
Tolva de grano – Elevador
- Elevador
- Sinfín de descarga de grano
- Tubo de descarga
- Desmontaje tubo de descarga
Implementos y accesorios
- Esparcidor de tamo
- Desmontaje esparcidor de tamo
- Picador de paja
- Desmontaje picador de paja
- Gancho trasero
Esquemas eléctricos
Cableados
- Cableados
Service Info
HB – EJES
- Kit de refuerzo de eje delantero Balance
