Visão geral do documento
Manual de oficina para DEUTZ FAHR FarMotion KF4 DPF Stage 5 da família Tractor components – Engine – Farmotion. Download digital em PDF, em português, com 210 páginas.
O índice correspondente em português contém 25 secções e 113 tópicos individuais.
Principais secções incluídas
- Segurança
- Informações gerais
- Especificações técnicas
- MOTOR – Desmontagem, montagem e verificações
- ACESSÓRIOS DO MOTOR – Desmontagem, montagem e verificações
- Sistema elétrico
Detalhes do documento
- Marca: DEUTZ FAHR
- Família: Tractor components – Engine – Farmotion
- Modelo: FarMotion KF4 DPF Stage 5
- Tipo de documento: Manual de oficina
- Idioma: Português
- Páginas: 210
- Tamanho do ficheiro: 62.67 MiB
- Formato: Download digital em PDF
Compatibilidade
Antes da compra, confirme que o modelo e o número de série da sua máquina correspondem a DEUTZ FAHR FarMotion KF4 DPF Stage 5.
Índice completo
Segurança
- Segurança
Informações gerais
Descrição
- Introdução – Motores
- Dispositivo de arranque a frio (velas de pré-aquecimento)
- Sistema de refrigeração do motor
- Sistema de admissão do motor
- Sistema de injeção do motor – circuito de baixa pressão
- Contrapressão no escape, temperaturas do óleo do motor
- Sistema de injeção de combustível – Common Rail System
- Sistema de admissão de ar do motor
- Sistema de sobrealimentação do motor
- Sistema de recirculação dos gases de escape (EGR)
- Sistema de pós-tratamento dos gases de escape
Especificações técnicas
- Dados técnicos e sistemas de pós-tratamento dos gases de escape – Motor KF stage 5
- Dados técnicos dos balanceiros – tuches
- Dados técnicos e dimensões das válvulas – molas das válvulas
- Dados técnicos e dimensão das cabeças – guia de válvulas – sedes de válvulas
- Dados técnicos das massas de contra-rotação
- Dados técnicos das engrenagens da distribuição
- Dados técnicos da árvore de cames
- Dados técnicos das bielas
- Dados técnicos dos pistões – anéis
- Dados técnicos da cambota
- Dados técnicos do monobloco
MOTOR – Desmontagem, montagem e verificações
GERAL

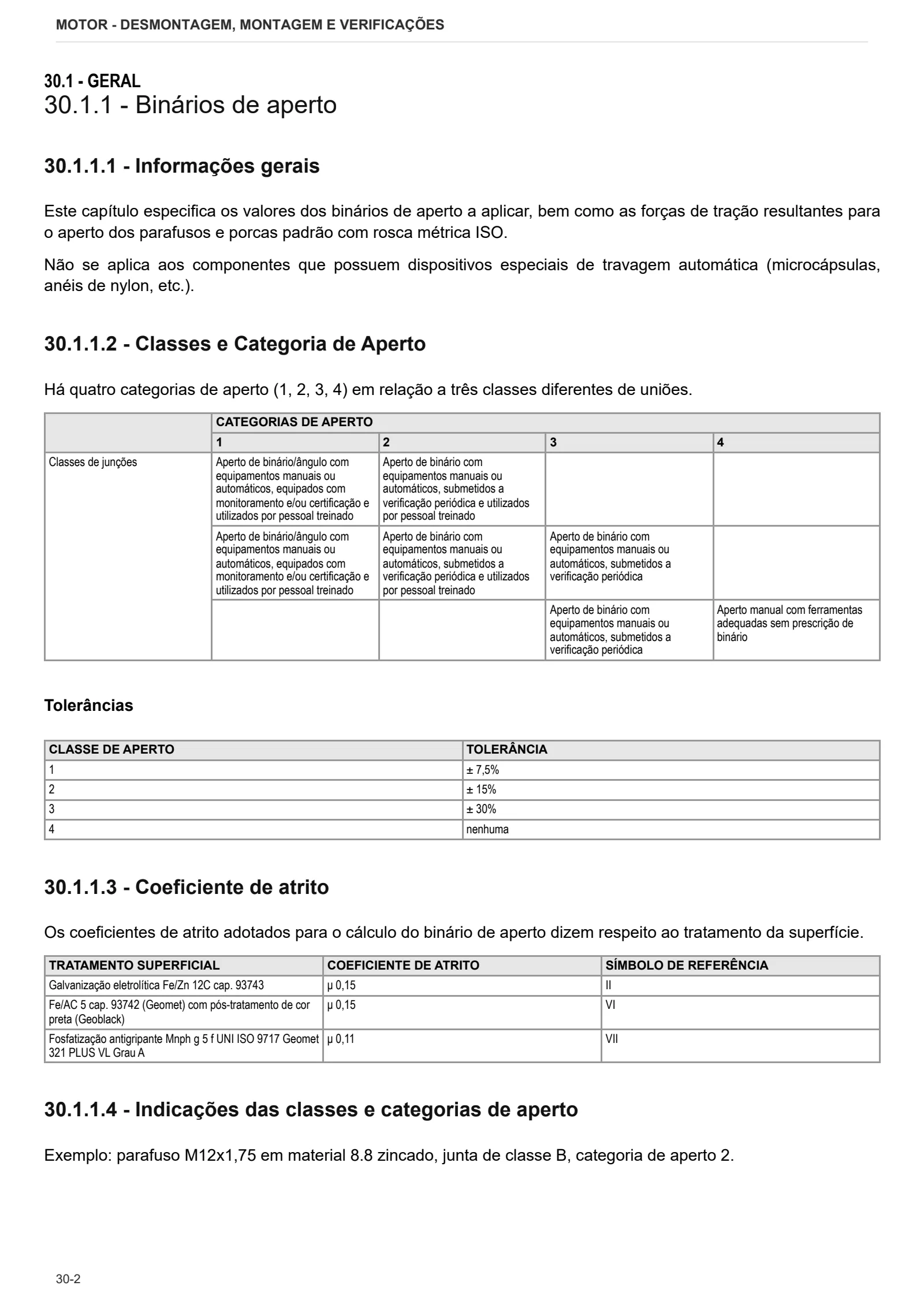

- Binários de aperto
- Procedimento de aperto das peças do motor
- Revisão das massas de contra-rotação
- Afinação da folga do carreto da bomba de óleo
- Alinhamento das polias da bomba de água e cambota
- Afinação da folga das engrenagens da tomada de força
- Verificação da válvula termostática
BLOCO DOS CILINDROS
- Flange monobloco da caixa de velocidades
- Bico de refrigeração
CAMBOTA
- Volante do motor
- Placa de suporte do tensor de correia
- Tensor de correia automático
- Correia dos serviços auxiliares
- Polia da cambota e roda fónica
- Polia da cambota com a roda fónica
- Massas de contra-rotação

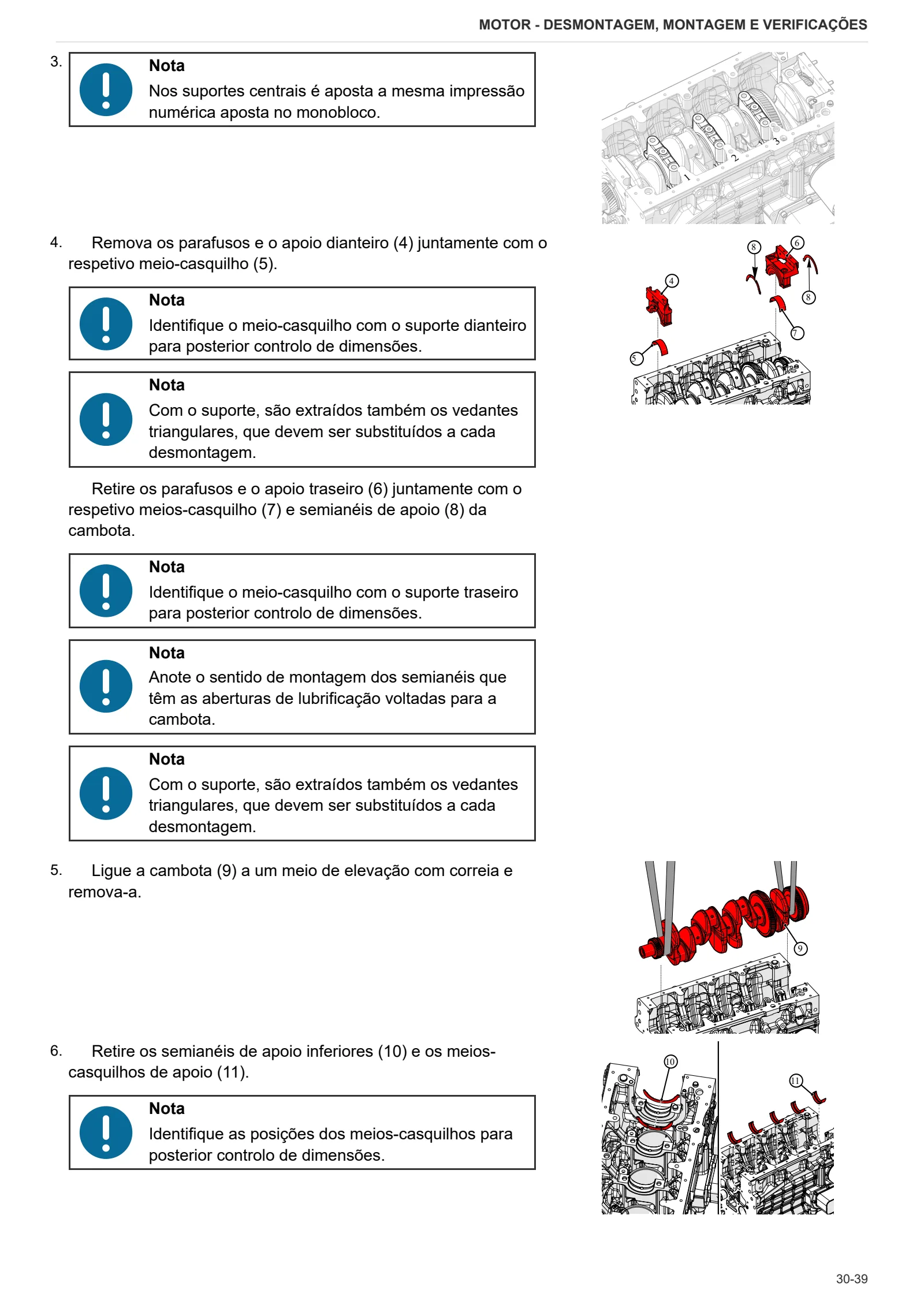

- Cambota
- Engrenagens da cambota
- Engrenagens da cambota
CILINDROS – PISTÕES – BIELAS
- Desmontagem dos pistões e das bielas
- Camisas de cilindro
DISTRIBUIÇÃO
- Tomada de força da distribuição
- Tampa dianteira da distribuição
- Flange traseira
CABEÇA DO CILINDRO
- Tampas da cabeça do motor
- Hastes de impulso
- Teste cilindros
- Carreto intermédio e distribuição
- Desmontagem da cabeça do motor
LUBRIFICAÇÃO
- Óleo do motor e filtro
- Tubos do óleo do turbocompressor
- Filtro Blowby
- Tubagem de vapores de óleo Blowby

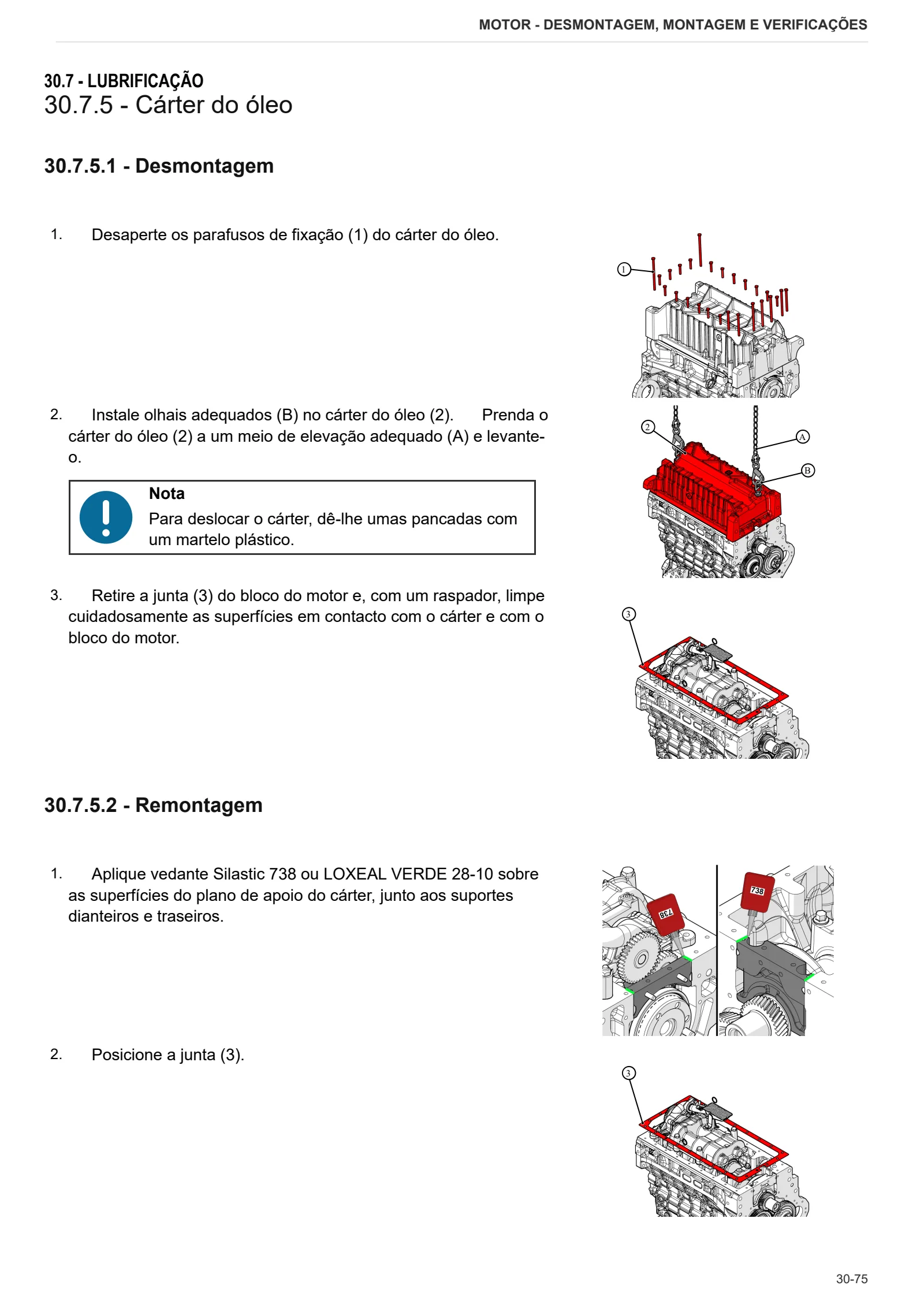

- Cárter do óleo
- Bomba do óleo
- Tubagem dos vapores de óleo
SISTEMA DE INJEÇÃO
- Injetores elétricos e Common rail
REFRIGERAÇÃO
- Válvulas termostáticas
- Coletor do líquido refrigerante
- Permutador de calor do óleo
- Bomba do líquido de refrigeração do motor
COLETOR DE ADMISSÃO
- Tubo de recirculação dos gases de escape EGR
- Tubagem de refrigeração dos gases de escape EGR
- Coletor de gases de escape EGR
- Desmontagem do coletor de gases de escape EGR
- Tubo de pressão dos gases de escape
- Coletor de escape
- Coletor de admissão
TURBOCOMPRESSOR
- Turbocompressor
- Coletor de saída dos gases de escape do turbocompressor
ACESSÓRIOS ELÉTRICOS
- Debímetro
- Válvula EGR
- Injetor de AdBlue
- Sensor de NOx
- Sensor de temperatura dos gases de escape na saída DOC
- Sensor de temperatura dos gases de escape na entrada DOC
- Sensor de pressão dos gases de escape
- Atuador da válvula de borboleta
- Alternador
- Sensor de pressão de sobrealimentação e temperatura do ar
- Sensor do debímetro

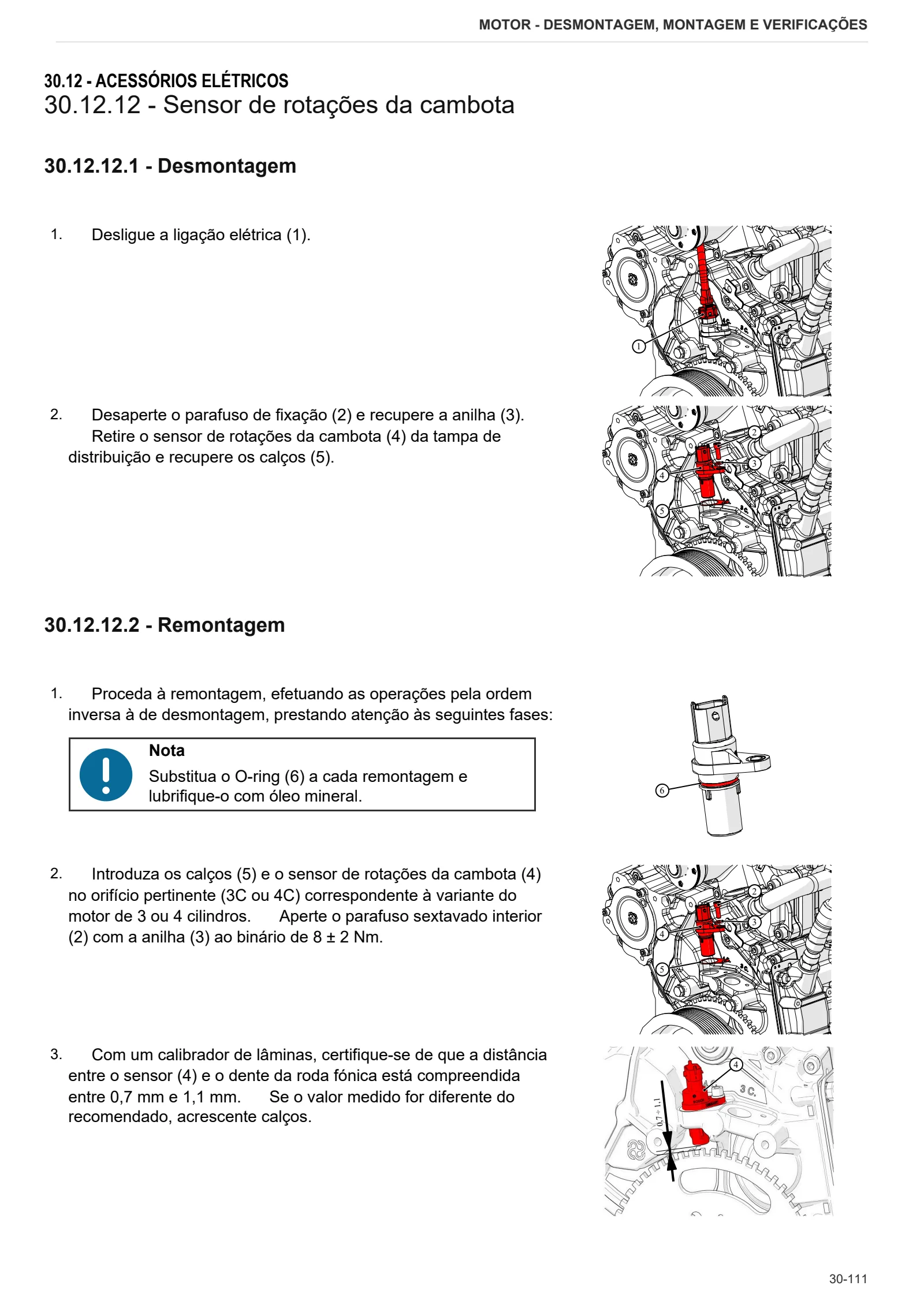

- Sensor de rotações da cambota
- Sensor de fase da árvore de cames
- Pressóstato do óleo do motor
- Sensor de temperatura do líquido de refrigeração
- Sensor de temperatura do óleo do motor
- Sensor de pressão do combustível
- Sensor de presença de água no combustível
ACESSÓRIOS DO MOTOR – Desmontagem, montagem e verificações
GERAL
- Suporte do alternador
- Placa transversal
- Placas de suporte
ALIMENTAÇÃO
- Bomba do combustível
- Pré-filtro do combustível
- Filtro de combustível
- Placa de suporte dos filtros
- Bomba de alta pressão do combustível
PRÉ-AQUECIMENTO
- Vela de pré-aquecimento
- Relé de pré-aquecimento
MOTOR DE ARRANQUE
- Motor de arranque
PANELA DE ESCAPE
- Tubo de escape
- Coletor de escape na saída DOC
- Coletor de escape na entrada DOC
- Silenciador de escape DOC
COMPRESSOR DE AR
- Compressor de ar
Sistema elétrico
- Sensores do motor FARMotion
- Sensores e componentes do sistema de escape do motor FARMotion
- Componentes do motor FARMotion
- Cablagem do motor
- Cablagem dos injetores elétricos
- Cablagem das velas de pré-aquecimento
