Belgeye genel bakış
C 7000 (STAGE 4) serisindeki DEUTZ FAHR C 7205 → 18000 için Kullanım Kılavuzu. Türkçe dilinde 382 sayfalık dijital PDF.
Orijinal içindekiler bölümü 63 ana bölüm ve 229 ayrıntılı konu içerir; bu baskıda ele alınan sistemleri ve işlemleri açıkça gösterir.
- Giriş
- Güvenlik
- Biçerdöveri tanıyın
- Elektrik sistemi
- Hidrolik Sistemi
- Kullanım
- Arıza teşhis
- Bakım
- Teknik veriler
Belge bilgileri
- Marka: DEUTZ FAHR
- Seri: C 7000 (STAGE 4)
- Model: C 7205
- Başlangıç seri numarası: 18000
- Belge türü: Kullanım Kılavuzu
- Dil: Türkçe
- Sayfa: 382
- Dosya boyutu: 35.27 MiB
- Biçim: Dijital PDF indirme
Uyumluluk
Satın almadan önce makinenizin modeli ile başlangıç seri numarasının C 7205 → 18000 bilgisiyle eşleştiğini doğrulayın.
Tam içindekiler
Giriş
Tanıtım
- Garanti
- Biçerdöverin kimliği
- Kimlik levhaları
Güvenlik
Giriş
- Operatör güvenlik kılavuzu
- Bu kılavuz hakkında
- Sorumluluklar ve yükümlülükler
Önemli güvenlik bilgileri
- Biçerdöverin doğru ve uygunsuz kullanımı
- Tehlikeleri tanımak
- Biçerdöverle temas halindeki kişiler için işaretler
Güvenlik talimatları
- Tehlikeli alanlar
- Biçerdöverin güvenli bir şekilde hazırlanması
- Biçerdöverin arazide ve karayolunda güvenli bir şekilde sürülmesi
- Bakımın güvenli bir şekilde yapılması
Güvenlik ve koruma cihazları
- Güvenlik cihazları
İyi uygulama
- İyi çalışma uygulamaları
Güvenlik resimyazıları
- Güvenlik etiketlerine giriş
- Güvenlik etiketleri
Ortama bağlı tehlikeler
- Çalışma ortamı ile ilişkili tehlikeler
- Biçerdöverdeki tehlike kaynakları
Biçerdöveri tanıyın
Araca binme
- Araca binme
Kabin
- Klima menfezleri
- İç aydınlatma
- Koltuk alanı
Sistemlerin ve donanımların genel görünümü
- Genel Görünüm
- Motorun genel görünümü
- Kesim tablasının genel görünümü
- Harmanlama bölümünün genel görünümü
- Dane temizleme ve geri kazanım sisteminin genel görünümü
İsteğe bağlı ekipman
- Merkezileştirilmiş yağlama sistemi
- Basınçlı hava sistemi
- Agrosky
biçerdöverin görünümleri
- Biçerdöverin dıştan görünümleri
- Biçerdöverin içten görünümleri
Göstergeler ve kontroller
- Direksiyon simidi ve kabin direkleri
- Sağ konsol
- Kabin tavan döşemesi
- Pedal kontrolleri
- Dış kontroller
- Araç bilgisayarı – CCM: giriş
- Araç bilgisayarı – CCM: Biçerdöver uygulaması
- Araç bilgisayarı – CCM: Ayarlar uygulaması
- Araç bilgisayarı – CCM: Bakım uygulaması
- Araç bilgisayarı – CCM: Performance Monitor uygulaması
- Araç bilgisayarı – CCM: Mesajlar

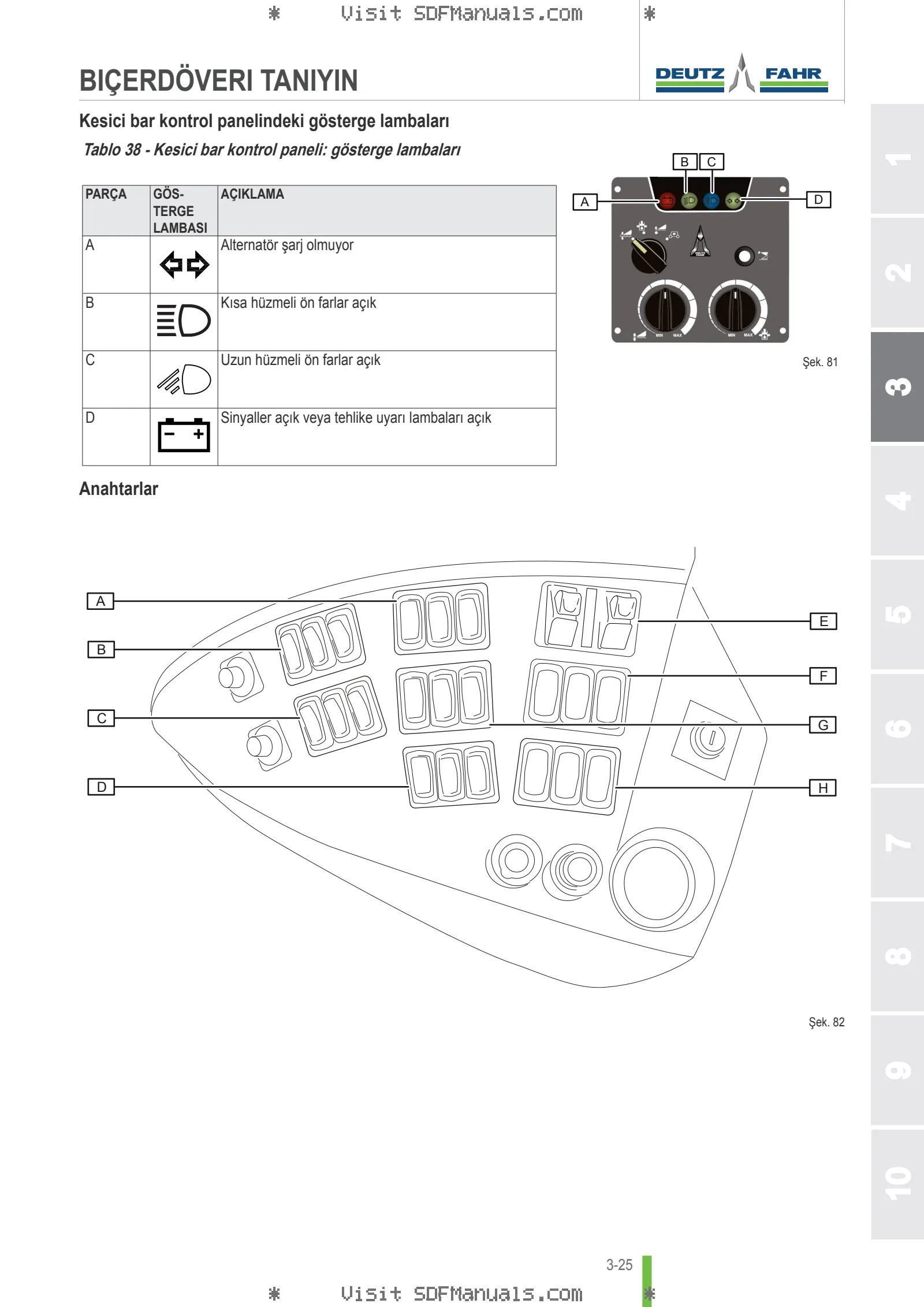

- Kesici bar kontrol sistemi (EMR-D2):
- Kamera görüş sistemi: açıklama
- Kamera görüş sistemi: Kullanım
Elektrik sistemi
- Elektrik sistemine giriş
Akü
- Akü üzerinde çalışılması
Sigorta
- Sigortalar ve röleler
Aydınlatma
- İç aydınlatma lambası ampullerinin değiştirilmesi
- Yol lambalarındaki ampulleri değiştirin
- Çalışma lambalarındaki ve bakım lambalarındaki ampullerin değiştirilmesi
Diğer ekipman
- Elektronik bileşenler ve / veya ekipmanların montajı
Hidrolik Sistemi
Hidrolik sistemine giriş
- Hidrolik sistemleri
Hidrolik sistemi bileşenleri
- Hidrolik sistemi bileşenlerinin genel görünümü
- Hidrolik yağı haznesi
- Hidrolik pompaları
Direksiyon sistemi
- Direksiyon sistemi
Kontrol valfleri
- Uyarılar
- Kontrol valflerine erişilmesi
- Kesim tablası kontrol sisteminin (EMR-D) kontrol valflerinin işlevleri
- Hidrolik kesme açısı ayarlamasıyla birlikte kontrol valflerinin işlevleri
- Hidrolik kesme açısı ayarlaması olmaksızın kontrol valflerinin işlevleri
- Denge sisteminin kontrol valfleri
- Bir arıza halinde ne yapılır
Kullanım
Biçerdöver makinesine çıkılması ve makineden inilmesi
- Operatör koltuğuna erişilmesi
- Bakım noktalarına erişilmesi
Biçerdöverin park edilmesi
- Makinenin güvenli hale getirilmesine ilişkin prosedür
İlk ayarlar
- Sürücü konumunun ayarlanması
- GRAMMER MSG95G/732 operatör koltuğunun ayarlanması
- emniyet kemerleri
- Yolcu koltuğu
- Kabin kliması
- Buzdolabı kutusu

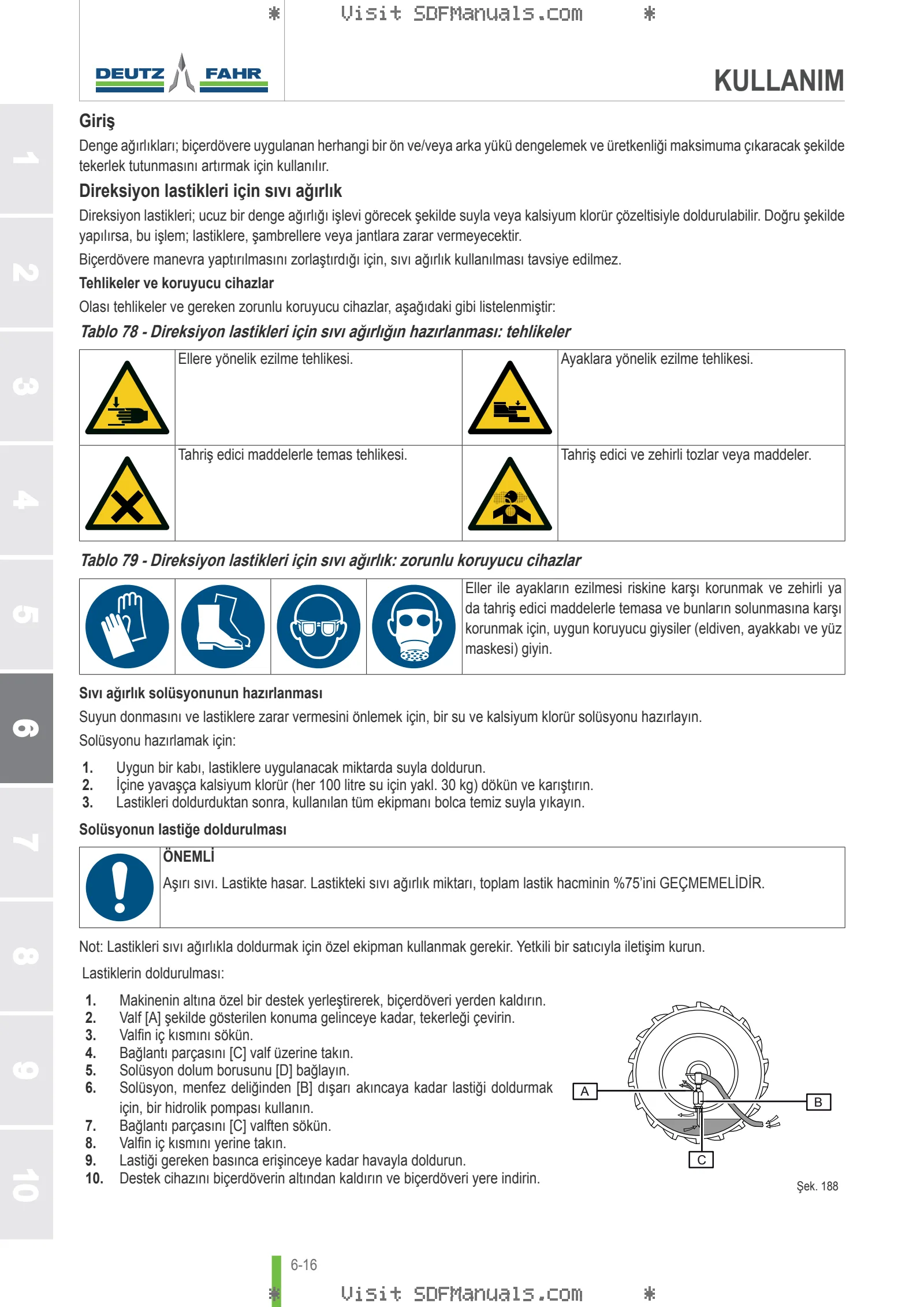

- Sıvı ağırlık
- Metal ağırlık
- Yakıtlar ve katkı maddeleri
- Adblue®
- Yakıt ikmali
- AdBlue® sisteminin doldurulması
Biçerdöverin hazırlanması
- Kesim tablasının bağlanması
- Kesim tablasının çıkarılması
- Yardımcı kesim tablası ekipmanı
- Lambaların kontrol edilmesi
- Frenlerin hazırlanması
- Ayçiçeği hasadına ilişkin standart kesim tablasının değiştirilmesi
- Kesici barın ayarlanması: mekanik ayarlamalar
- Kesici barın ayarlanması: elektrikli ayarlamalar
- Anız yayıcının ayarlanması
- Kesici barın kalibre edilmesi
- Temizleme sisteminin hazırlanması
- Tekerleklerin ve aksın hazırlanması
- Lastik listesi
- Lastik kombinasyonları
Arka otomatik seviye ayarlama sistemi
- Harmanlama sisteminin hazırlanması
- Kontrbatör kesimlerinin sökülmesi ve yerine takılması
- Taş tuzağının boşaltılması ve ayarlanması
- Kontrbatörün konumunun ayarlanması.
- Turbo separatör hızının ayarlanması
- Batörün konumunun kontrol edilmesi
- Boğaz ön plakalarının konumunun ayarlanması
- Boğaz ön plakalarının açıklığının ayarlanması
- Toz plakalarının ayarlanması
- Tıkanma sensörlerinin temizlenmesi
- Kayış gerginliği kontrol modunu kullanın
Biçerdöver ayarlamaları
- Harmanlama bölümünün ayarlanması
- Temizleme mekanizmasının kontrol edilmesi
Biçerdöverin sürülmesi
- Biçerdöverin çalıştırılması/durdurulması
- Biçerdöverin ileriye doğru sürülmesi
- Frenlerin kullanılması
- Arazide sürüş.
- Dane deposu uzatma parçasını uzatın/geri çekin
- Karayolunda sürüş
- Biçerdöverin yedekte çekilmesi.
Kesim tablası
- Kesici barın kontrol edilmesi
Denge Sistemi
- Denge sistemi (konum kontrolü): giriş
- Denge Sistemi: İşler durumda
- Denge sistemi kontrol paneli: işlevler
- Denge sistemi yanıt süresinin ayarlanması
- Denge sistemi ayarları
Çekme
- Kilit pimli yedekte çekme bağlantıları
- Otomatik çeki kancası
- Taşıma arabasına manevra yaptırılması (kesim tablası genişlikleri 7,2 ve 9 m)

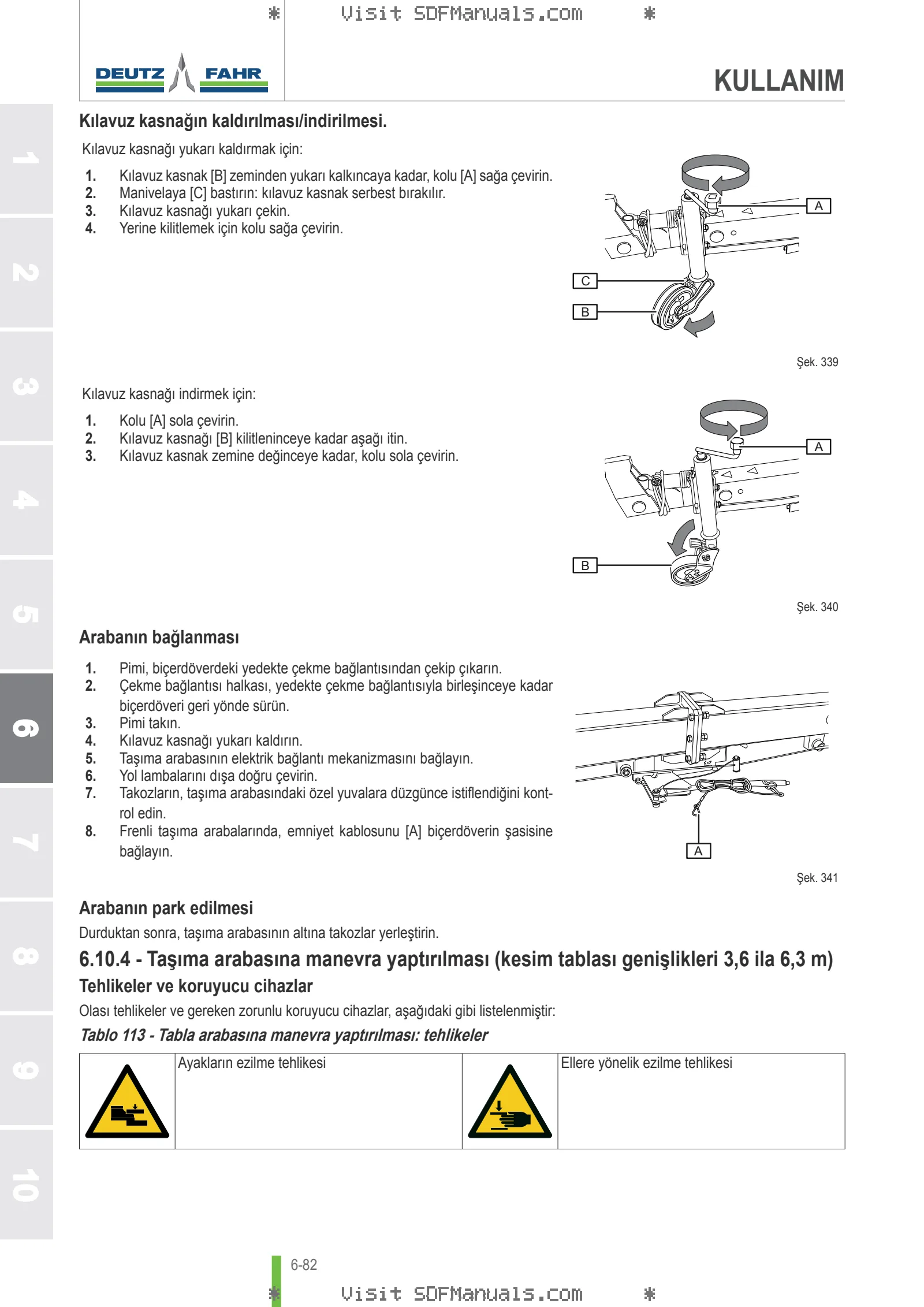

- Taşıma arabasına manevra yaptırılması (kesim tablası genişlikleri 3,6 ila 6,3 m)
Arıza teşhis
- Sorun gidermeye giriş
- Kabin sorunlarının giderilmesi
- Elektrik sistemi sorunlarının giderilmesi
- Harmanlama bölümü bileşenleri sorunlarının giderilmesi
- Dane temizleme sistemi sorunlarının giderilmesi
- Kesim tablası sorunlarının giderilmesi
- Artık geri dönüş sistemi sorunlarının giderilmesi
Bakım
Bakım uyarıları
- Güvenli bakım
Genel kontroller
- Çalışma gününün başlangıcındaki kontroller
- Kullanım öncesinde gereken kontroller
Bakım için genel talimatlar
- Sıvılar – Yağlayıcılar ve dolum hacimleri
- Yağlayın
- Tahrik kayışlarının ve zincirlerin bakımı
- Yedek parçalar
- Kaynak işleri güvenliği
- Vida bakımı
- Varyatör bakımı
Dış parçaların bakımı
- Biçerdöverin yıkanması
Güvenlik cihazı bakımı
- Güvenlik cihazı bakımı
Bakım aralıkları
- Bakım tablosu – 1. Servis
- Bakım tablosu
- Yetkili bir servis merkezi ile temasa geçin
Kabinde bakım
- Kabin hava filtresi bakımı
- Kabin tavan döşemesi bakımı
Sistem bakımı
- Cam yıkama sisteminin kontrolü
- Yakıt sistemi devresinin havasının alınması
- Yakıt ön filtresinden suyun tahliye edilmesi
- Yakıt ön filtresinin değiştirilmesi
- Yakıt filtresinin değiştirilmesi
- Akü elektrolit seviyesini kontrol edin ve takviye edin
- Lambaların ve elektronik cihazların düzgün çalıştığını kontrol edin
- Fren sıvısının kontrol edilmesi ve takviyesi
- Fren sisteminin havasının alınması
- Fren pedallarını kontrol edin
- Hidrolik motorundan gelen yağ geri dönüş hattındaki filtrenin temizlenmesi veya değiştirilmesi
- Yağ hatlarının kontrolü
- Hidrolik sistemi yağ seviyesinin kontrolü ve takviye edilmesi
- Hidrolik sistemi yağının değiştirilmesi
- Geri dönüş devresindeki hidrolik yağı filtresinin değiştirilmesi
- Hidrolik tahrik pompası filtresini değiştirin:
- Klima sistemi bakımı
Yağlayın
- Merkezileştirilmiş yağlama sisteminin ayarlanması
- Merkezileştirilmiş yağlama sisteminin ayarlanması
- Kesme tablası yağlama noktaları
- Besleme kanalı yağlama noktaları

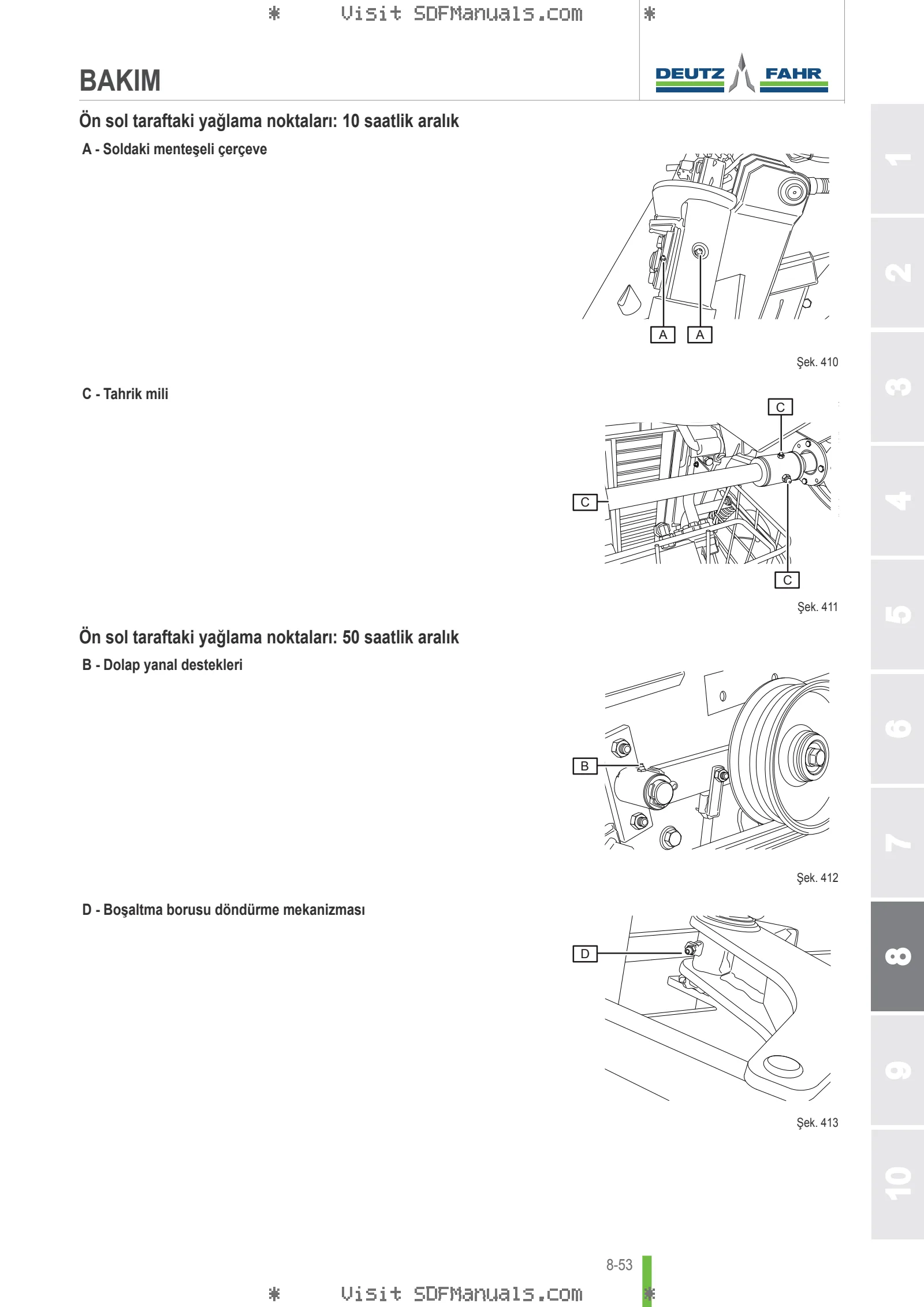

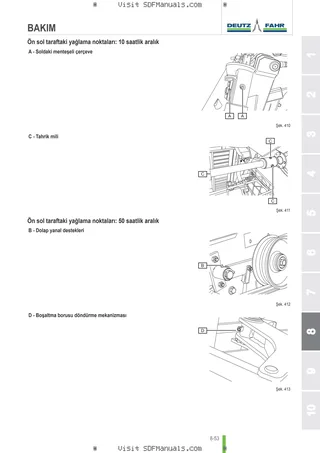

- Ön sol taraftaki yağlama noktaları
- Dane asansörü ve direksiyon aksı yağlama noktaları:
- Biçerdöverin arka sağ tarafındaki yağlama noktaları
- Fren pedallarının ve dane deposu boşaltma sisteminin yağlama noktaları
- Biçerdöverin ön sağ tarafındaki yağlama noktaları
Kayış bakımı
- Kayış kavramalarının ayarlanması
- Elektrikli gergi cihazı silindirlerinin gerginliğini ayarlayın
Motor bakımı
- Motorun bakımı ve genel korunması
- Soğutucu seviyesini kontrol edin ve takviye edin
- Motor soğutucusunun değiştirilmesi
- Motor yağının kontrolü ve takviye edilmesi
- Motor yağını değiştirin
- Motor yağı filtresini değiştirin
- Motor hava filtresinin değiştirilmesi
- AdBlue® pompasının değiştirilmesi
- Radyatörü ve soğutucuları temizleyin
- Motor havalandırma sisteminin temizlenmesi
Şanzıman bakımı
- Aks yağı seviyesinin kontrolü ve takviye edilmesi
- Aks yağının değiştirilmesi
- Gergi cihazı silindir yaylarının uzunluğunun ayarlanması
- Dişli kutusu kontrol bağlantısının yağlanması
- Şanzıman yağının kontrolü ve takviye edilmesi
- Şanzıman yağının değiştirilmesi
Tekerlek bakımı
- Tekerleklerin ve lastiklerin kontrol edilmesi
Kesim tablası bakımı
- Kesim tablası bakımı
- Dolap bakımı
- Standart kesim tablası bakımı
- Kolza kesici bar bakımı
Harmanlama bölümü bakımı
- Besleme kanalı bakımı
- Batör redüksiyon dişlisi bakımı
- Harmanlama bölümünün temizlenmesi
- Turbo separatörün ayarlanması
- Harman artığı geri dönüş sisteminin ayarlanması ve temizlenmesi
- Dane tavasının konumunun ayarlanması
Dane taşıma sistemi bakımı
- Dane taşıma sisteminin ayarlanması
Atık dağıtım sistemi bakımı
- Anız yayıcı üfleyicisi bakımı
İşletimden alma ve hurdaya çıkarma
- Biçerdöverin işletimden alınması ve hurdaya ayrılması
Biçerdöverin depolanması
- Kullanılmadığı zamanlarda biçerdöverin depolanması
Teknik veriler
Teknik veriler
- Temel teknik veriler
- AT Uygunluk beyanı
Boyutlar, ağırlıklar ve hızlar
- Boyutlar ve ağırlıklar
Harmanlama bölümü ayarlamaları
- Farklı ekin tipleri için harmanlama bölümü ayarları
- Yumuşak buğday hasadına ilişkin harmanlama bölümü ayarları
- Durum buğdayı hasadına ilişkin harmanlama bölümü ayarları
- Mısır hasadına ilişkin harmanlama bölümü ayarları
- Mısır karışımına ilişkin harmanlama bölümü ayarları
- Çeltik hasadına ilişkin harmanlama bölümü ayarları
- Yulaf hasadına ilişkin harmanlama bölümü ayarları
- Bahar arpası hasadına ilişkin harmanlama bölümü ayarları
- Kış arpası hasadına ilişkin harmanlama bölümü ayarları
- Keten tohumu hasadına ilişkin harmanlama bölümü ayarları
- Bahar çavdarı hasadına ilişkin harmanlama bölümü ayarları
- Kış çavdarı hasadına ilişkin harmanlama bölümü ayarları
- Kaba yonca hasadına ilişkin harmanlama bölümü ayarları
- Ayçiçeği hasadına ilişkin harmanlama bölümü ayarları
- Kolza tohumu hasadına ilişkin harmanlama bölümü ayarları
- Soya hasadına ilişkin harmanlama bölümü ayarları
- Fasulye hasadına ilişkin harmanlama bölümü ayarları
- Bezelye hasadına ilişkin harmanlama bölümü ayarları
