Asiakirjan yleiskuvaus

Käyttöohje koneelle DEUTZ FAHR 6150 Agrotron → WSXAR90200LD50010, sarja Series 6 Agrotron (STAGE 3B). Digitaalinen PDF kielellä Suomi, 376 sivua.

Alkuperäinen sisällysluettelo sisältää 65 osiota ja 248 yksityiskohtaista aihetta ja kertoo selkeästi, mitä järjestelmiä ja menettelyjä tämä painos käsittelee.

Johdanto
TUNNISTETIEDOT
TURVALLISUUS

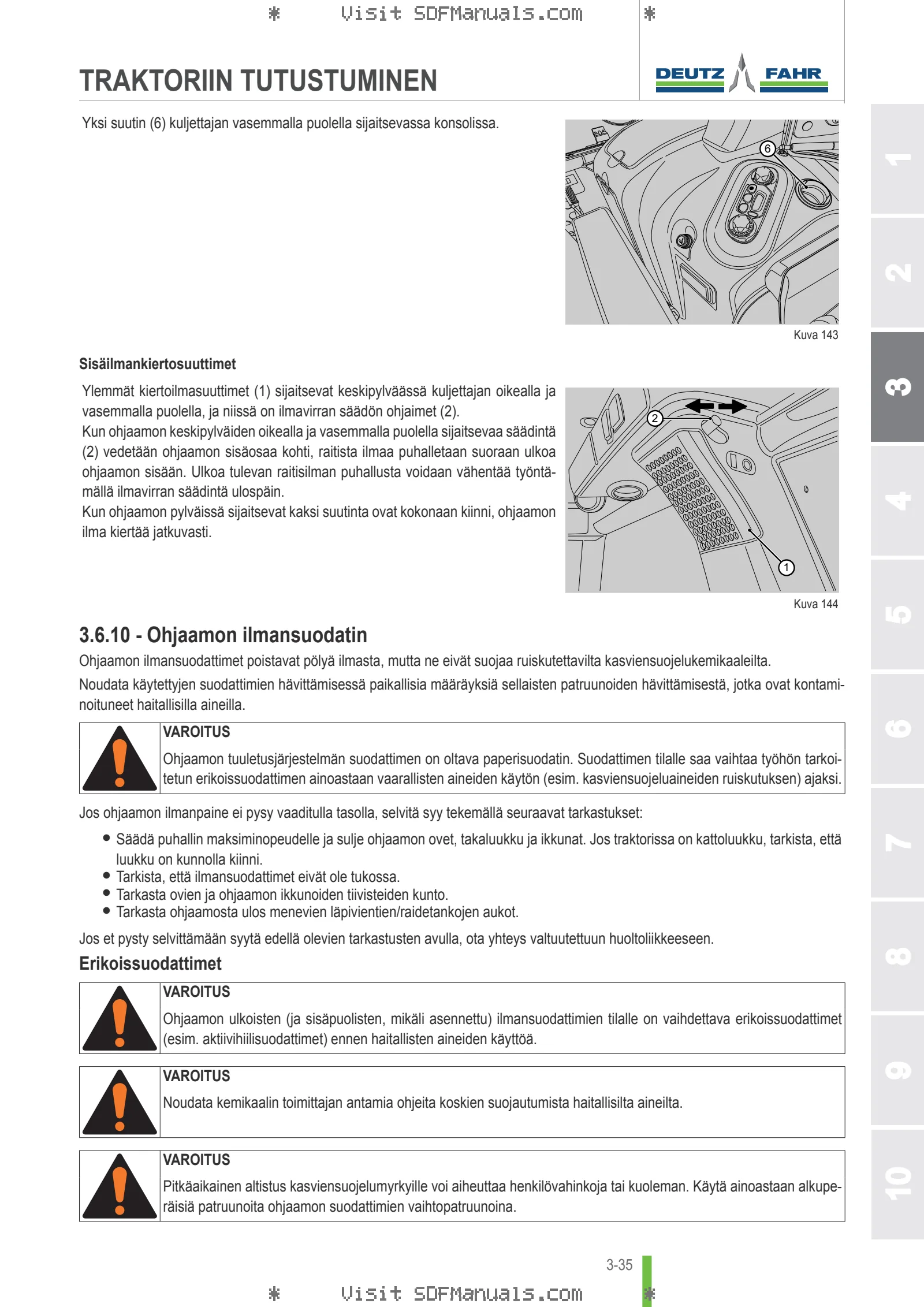

TRAKTORIIN TUTUSTUMINEN

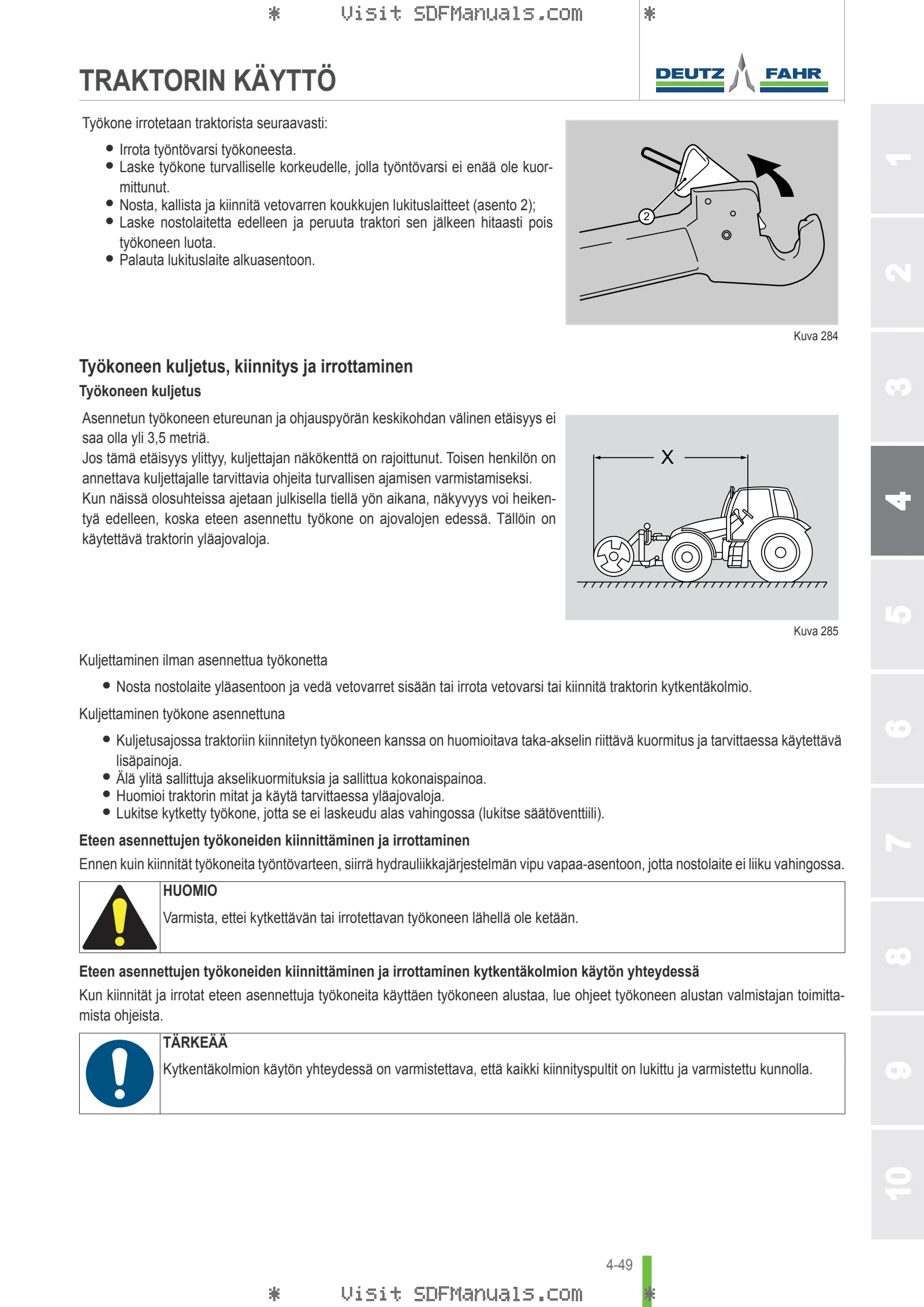

TRAKTORIN KÄYTTÖ
TRAKTORIN VARASTOINTI
HUOLTOTOIMENPITEET
VIANMÄÄRITYS
PYÖRÄT
SÄHKÖJÄRJESTELMÄ
TEKNISET TIEDOT

Asiakirjan tiedot

Merkki: DEUTZ FAHR
Sarja: Series 6 Agrotron (STAGE 3B)
Malli: 6150 Agrotron
Alkava sarjanumero: WSXAR90200LD50010
Asiakirjan tyyppi: Käyttöohje
Kieli: Suomi
Sivut: 376
Tiedoston koko: 33.93 MiB
Muoto: Digitaalinen PDF-lataus

Yhteensopivuus

Varmista ennen ostamista, että koneen malli ja alkava sarjanumero vastaavat tietoa 6150 Agrotron → WSXAR90200LD50010.

Täydellinen sisällysluettelo

Johdanto
- Tärkeää
  - Varoitus
  - Traktorin luovutus asiakkaalle
  - Uuden traktorin omistajalle
TUNNISTETIEDOT
- Traktorimallien sarjanumerot
- Tunnistekilvet
  - Traktorin tyyppikilpi
  - Traktorin sarjanumero
  - Moottorin sarjanumero
  - Moottorin tunnistekilpi
  - ROPS-turvakaaren tunnistekilvet
  - Vaihteiston tunnistekilpi
  - Etuakselin tunnistekilpi
- Alkuperäiset varaosat
- Takuu
  - Toimitus ja asennus
  - Takuumenettely
  - Kuljetus
  - Takuunjälkeinen asiakastuki
TURVALLISUUS
- Johdanto
- Käytännön ohjeita turvallisen työskentelyn varmistamiseksi
  - Ympäristönsuojelu
- Yleiset turvallisuusmääräykset
- Onnettomuuksien estäminen ja henkilöturvallisuus
  - Suojavaatetus ja -varusteet
  - Melualtistus
  - Traktoriin nouseminen ja traktorista poistuminen
  - Traktorin pysäköinti
  - Traktorin puhdistus
- Toiminta
  - Merkkivalojen tarkistaminen
  - Käynnistysnesteet
  - Lisälaitteet
  - Turvallinen vetäminen
  - Maantieajo
  - Kaatuminen
- Turvalliset korjaus- ja huoltotyöt
- Hätäpysäytys
- Turvaohjaamo
  - Kaatumisen yhteydessä suojaava rakenne (Roll Over Protective Structure, ROPS)
  - Hätäuloskäynnit
  - Putoavilta esineiltä suojaava rakenne (Falling Object Protective Structure, FOPS)
  - Kuljettajan suojarakenne (Operator Protective Structure, OPS)
  - Vaarallisten aineiden käyttö
- Traktorin poistaminen käytöstä ja romuttaminen
  - Traktorin poistaminen käytöstä
  - Traktorin poistaminen käytöstä ja romuttaminen
- Turvallisuusvaroitukset
  - Turvatarrat
  - Turvatarrat – Pohjois-Amerikan malli
TRAKTORIIN TUTUSTUMINEN
- Traktorin ulkokuvat
  - Kuvat traktorin ulkopuolelta
- Nousu kuljettajan istuimelle
  - Nousu kuljettajan istuimelle
- Istuin
  - “GRAMMER MSG95AL/721”, istuin ilmajousituksella ja kangasverhoilulla
  - “GRAMMER MSG95AL/731”, istuin ilmajousituksella ja kangasverhoilulla
  - Kyynärnojan toimintahäiriö – säätö
  - Turvavyö
  - Apumiehen istuin
  - Matkustajan turvavyö
- Ohjauspyörä
  - Ohjauspyörän säätäminen
- Taustapeilit
  - Ulkopuoliset taustapeilit
  - Sisätilan taustapeilit
- Traktorin mittarit ja hallintalaitteet
  - Mittarit ja hallintalaitteet
  - Mittaristopaneeli
  - Ohjauskonsolin kytkimet
  - Ohjauspylvään kytkimet
  - Oikean puolen ohjauskonsoli
  - Monitoimikyynärnoja
  - Jarrupiirin ilmanpainemittari
  - Vasemman puolen ohjauskonsoli
  - Ilmastointilaite
  - Ohjaamon ilmansuodatin
  - Ohjaamon katon tyypin tunnistus
  - Ohjaamo
  - Käyttöoppaan asiakirjatasku
  - Palonsammutin
  - Varoituskolmio
  - Traktorin pysäköintikiila
  - Työkalulaatikko
- Muut hallintalaitteet
  - Polkimet
  - Kytkin
  - Jarrupoljin
  - Pysäköintijarrun vipu
  - Kaasupoljin
  - Elektroninen käsikaasu
  - Vaihteiston vivut
TRAKTORIN KÄYTTÖ
- Johdanto
  - Moottori – ensimmäiset 50 työtuntia
- Moottorin käynnistäminen ja sammuttaminen
  - Moottorin käynnistäminen
  - Moottorin sammuttaminen.
  - Turboahdin
  - Turvallinen poistuminen traktorista
- Vaihteisto
  - Vaihteisto
  - Automaattinen PowerShift-vaihteisto – APS
  - Ryömintäyksikkö
  - Sähköhydraulisesti ohjattu suunnanvaihdin
- Neliveto – Tasauspyörästön lukko
  - Etuvedon kytkentä
  - Etu- ja takatasauspyörästön lukot
  - ASM/SBA-JÄRJESTELMÄ
  - Etuakselin jousitus
- Jarrutus
  - Perävaunun hydraulinen jarrujärjestelmä
  - Pneumaattinen jarrujärjestelmä
- Takavoimanotto
  - Takavoimanotto – määritelmät ja mallit
  - Takavoimanoton hallintalaitteet ja merkkivalot
  - Ohjaamossa sijaitsevien takavoimanoton hallintalaitteiden käyttö
  - Takavoimanoton ulkoisten hallintalaitteiden käyttö
  - Voimanottoautomatiikka
  - Voimanottokäyttöisten työkoneiden kytkentä ja irrottaminen
- Etuvoimanotto
  - Etuvoimanoton hallintalaitteet ja toiminta
- Hydraulinen takanostolaite
  - Hydraulinen nostolaite
  - Sähköhydraulisesti ohjattava takanostolaite
- Hydraulinen etunostolaite
  - Etunostolaite
- Kolmipistenostolaite
  - Kolmipistenostolaite
- Hydrauliikkajärjestelmä
  - Hydrauliikkajärjestelmä
  - Ulkopuolisen hydrauliikan venttiili
  - Ulkopuolisen hydrauliikan venttiilien tyypit
  - Ulkopuolisen hydrauliikan venttiileiden hallinta
  - Ohjausvivut ja vastaavat takaosan hydrauliikkalohkot
  - Ulkopuolisen hydrauliikan venttiilien toiminta
  - Etuhydrauliikkalohkon liittimet
- Vetolaitteet
  - Pystykuormitukset (6150 Agrotron ->WSXAR90200LD50010)
  - Pystykuormitukset (6160 Agrotron ->WSXAS30200LD50010)
  - Vetolaitteet
  - Vetolaitteet traktoreissa, joiden huippunopeus on 50 km/h
  - Vetokoukun korkeuden säätäminen
  - Vetotanko
  - Standardinmukainen pitkä vetokoukun tukirunko
  - Turvalukollinen vetokoukku
  - Lukitustapillinen vetokoukku
  - Automaattinen vetokoukku
  - Liukuva Piton Fix -vetokoukku tai kuulapäinen kytkin
  - Hydraulinen vetokoukku (Pick-up Hitch)
  - Piton Fix -vetokoukun tai kuulapäisen kytkimen runko
  - Piton Fix -vetokytkimellä tai kuulapäisellä kytkimellä varustettu vetotanko
  - Koneistettu vetotanko
  - Standardinmukainen lyhyt vetokoukun tukirunko
  - Puoliautomaattinen vetokoukku
  - Mekaaninen Pick-Up-vetokoukku
  - Traktorin ja työkoneen yhdistelmä
  - Traktorin punnitseminen
TRAKTORIN VARASTOINTI
- Toimenpiteet ennen pitkäaikaista varastointia
- Traktorin käyttöönotto pitkän seisontakauden jälkeen
HUOLTOTOIMENPITEET
- Huoltotoimenpiteet
  - Huoltovälit
  - Traktorin / kytkettyjen työkoneiden ulkopintojen pesu
  - Ohjaamon sisätilan puhdistus
- Nesteet – Voiteluaineet ja täyttömäärät
- Huoltovälit
- Huoltotaulukko – 1. huolto
- Huoltotaulukko
- Moottoritilan avaaminen
  - Moottoritilan avaaminen
- Päivittäiset toimenpiteet
  - Traktorin yleistarkastus
  - Moottorin öljytason tarkistaminen
  - Jäähdytysnesteen tason tarkastaminen
  - Polttoaineen määrän tarkistus, veden tyhjentäminen suodattimesta
  - Tarkista AdBlue®-nesteen taso
  - Sähköjärjestelmän tarkastus
- 50 tunnin huolto (1. huolto)
  - Ota yhteys valtuutettuun huoltoliikkeeseen.

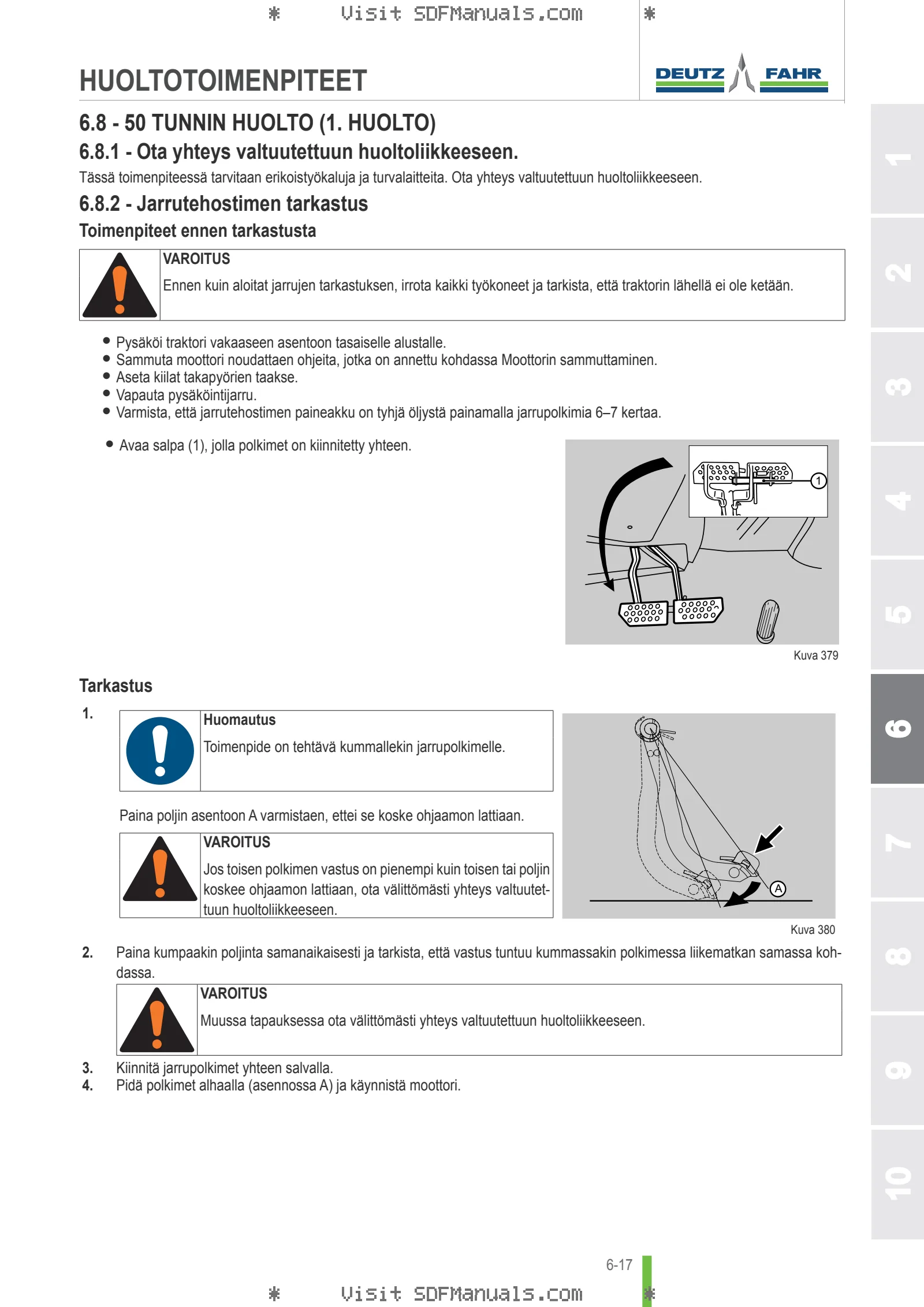

  - Jarrutehostimen tarkastus
  - Moottoriöljyn vaihto
  - Moottorin öljynsuodattimen patruunan vaihto
  - Jäähdyttimien puhtauden tarkistus
  - Polttoainesuodattimen vaihto
  - Vaihteiston ja taka-akselin öljynsuodattimen vaihto
  - LS-järjestelmän (kuormantunnistavan) öljynsuodattimen vaihto
  - Hydrostaattiohjauksen syöttölinjan suodattimen vaihto
  - Ikkunoiden pesujärjestelmän tarkastus
  - Ohjaamon tuuletusjärjestelmän suodattimien puhdistus
  - Letkujen öljyntarkastus
  - Paineilmajarrujärjestelmän huolto
- Huolto 50 tunnin välein
  - Vaihteistoöljyn tason tarkistus
  - Etuakselin rasvaus
  - Akun tarkastukset
  - Etunostolaitteen huolto
  - Takaosan kolmipistenostolaitteen rasvaus
  - Pyörien ja renkaiden tarkistus
- Huolto 250 tunnin välein
  - Taka-akselin vetopyörästön öljytason tarkistus
  - Etuakselin öljytason tarkistus
  - Etuvoimanoton öljytason tarkistus
- 500 tunnin huolto
  - Vaihteistoöljyn vaihto
- Huolto 500 tunnin välein
  - Polttoaineen esisuodattimen vaihto
  - AdBlue®-nesteen syöttöpumpun suodatin
  - Ohjaamon ilmastointilaitteiston huolto
  - Etuvoimanoton öljyn ja öljynsuodattimen patruunan vaihto
- Huolto 1000 tunnin välein tai vähintään kerran vuodessa
  - Ilmansuodattimen patruunan ja turvapatruunan vaihto
  - Polttoainejärjestelmän ilmaus
  - Taka-akselin vetopyörästön öljyn vaihto
  - Tasauspyörästön ja vetopyörästön öljynvaihto (neliveto)
  - Etu- ja takajarrujen hydrauliikkapiirin ilmaus
- Huolto 1000 tunnin tai vähintään kahden vuoden välein
  - Jäähdytysnesteen vaihto ja putkiston huuhtelu
VIANMÄÄRITYS
- Traktorin hinaaminen
  - Hinaaminen moottorin käydessä
  - Hinaaminen moottori sammutettuna
- Etuvetolaite hätätilanteita varten
  - Varoituksia
  - Vaarat ja suojalaitteet
  - Kytkentä ja irrottaminen
- Traktorin kuljettaminen turvallisesti
- Traktorin nostaminen
  - Traktorin nostaminen kokonaan
  - Yhden renkaan nostaminen
  - Traktorin etu- tai takaosan nostaminen
  - Traktorin etuosan nostaminen ohjauskulman ja akselin jousituksen liikkeen säätämiseksi
- Moottorin vianmääritys
- Vaihdelaatikon vianmääritys
- Etu- ja takavoimanoton vianmääritys
- Etuvedon vianmääritys
- Jarrujen vianmääritys
- Nostolaitteen vianmääritys
- Hydrauliikkajärjestelmän vianmääritys
- Hydrauliikan jakoventtiilien vianmääritys
- Ohjaamon vianmääritys
- Sähköjärjestelmän vianmääritys
- Vianmääritys
- Moottorin hälytykset
- Vaihteiston hälytykset
  - Hälytysnäyttö
  - Vaihteiston virheiden tai toimintahäiriöiden yhteydessä käytettävät käyttöohjelmat
  - Virhekoodit
- Monitoimikyynärnojan hälytykset

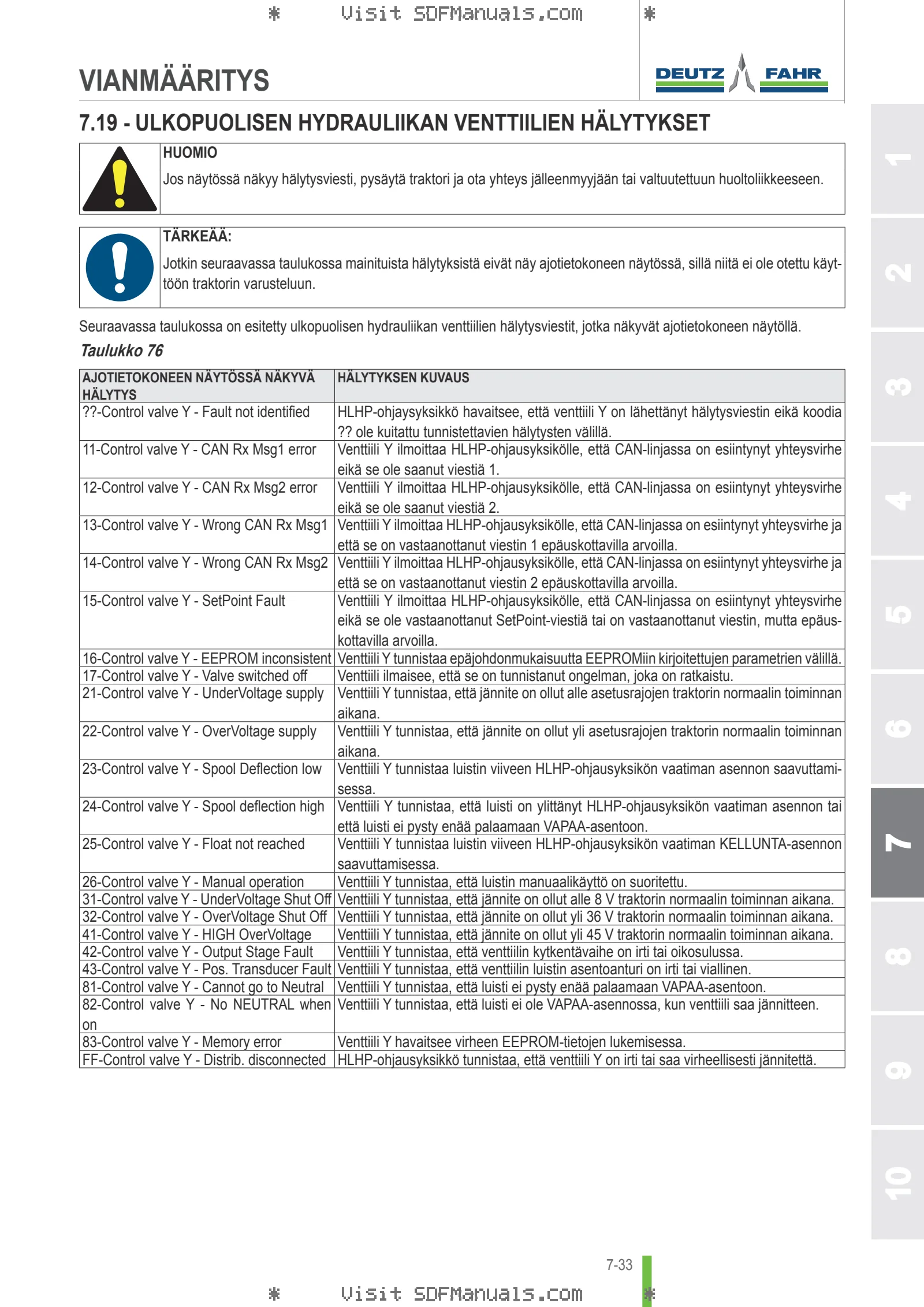

- Ulkopuolisen hydrauliikan venttiilien hälytykset
- HLHP:n elektroniikkaohjausyksikön hälytykset
PYÖRÄT
- Johdanto
  - Yleistietoja renkaista
  - Rengasrikot
  - Ohjauskulman säätö
  - Ohjauskulman säätäminen akseleille neljällä vasteruuvilla
  - Ohjauskulman säätäminen akseleille kahdella vasteruuvilla
  - Pyörien mutterien ja pulttien kiristysmomentit
- Rengasyhdistelmät
  - Sallitut rengasyhdistelmät
  - Kehänopeussuhteen laskeminen
- Raideleveyden laskenta
  - Minimiraideväli
  - Raideleveyden säätö
  - Ohjaavien etulokasuojien säätö
  - Kiinteiden etulokasuojien säätö
- Lisäpainot
  - Lisäpainot
  - Painoteline
  - Keskilaatta
  - Etulisäpainot
  - Yksiosainen paino
  - Metallilevyt pyöriä varten
  - Renkaiden nestepaino
SÄHKÖJÄRJESTELMÄ
- Akku
  - Akku
- Ohjaamossa sijaitseva sulakekotelo
  - Sulakekotelo
  - Sulakekotelon sulakkeiden ja releiden symboleiden selitykset
- Maantieajossa käytettävät valot
  - Maantieajossa käytettävät valot
  - Maantieajovalot – Pohjois-Amerikan malli
  - Etuvalojen säätäminen
  - Sivuajovalojen säätö
- Työvalot
  - Työvalot
  - Ohjaamon sisävalo
- Lisävarusteet
  - Sähköpistorasia – diagnoosipistorasiat
  - Ajoneuvon tutka
  - Elektronisten lisäkomponenttien ja/tai varusteiden asennus
TEKNISET TIEDOT
- Vaatimustenmukaisuusvakuutus
- Traktorin tekniset tiedot
  - Tekniset tiedot
  - Polttoaineiden tekniset ominaisuudet
  - AdBlue®-nesteen tekniset ominaisuudet
  - Jäähdytysneste
  - Melutasot
  - Tärinä suhteessa käyttäjän asentoon
  - Suurin sallittu vetomassa
  - Lisäpainot – Tekniset tiedot
- Mitat ja painot
  - Traktorin mitat, painot ja nopeudet
- Työkoneiden kytkentäkaaviot
  - Työkoneen kytkentäreiän asettelu
