Dokumendi ülevaade
Kasutusjuhend masinale DEUTZ FAHR 6180 Agrotron → WSXAT50200LD50010, seeria Series 6 Agrotron (STAGE 3B). Digitaalne PDF keeles Eesti, 380 lehekülge.
Algne sisukord sisaldab 65 jaotist ja 251 üksikasjalikku teemat ning annab selge ülevaate selles väljaandes käsitletud süsteemidest ja toimingutest.
- Eessõna
- TUNNUSED
- TURVALISUS
- TRAKTORI TUNDMAÕPPIMINE
- TRAKTORIGA TÖÖTAMINE
- TRAKTORI HOIDMINE
- HOOLDUSTÖÖD
- TÕRGETE DIAGNOSTIKA
- RATTAD
- ELEKTRISÜSTEEM
- TEHNILISED ANDMED
Dokumendi andmed
- Kaubamärk: DEUTZ FAHR
- Seeria: Series 6 Agrotron (STAGE 3B)
- Mudel: 6180 Agrotron
- Algne seerianumber: WSXAT50200LD50010
- Dokumendi tüüp: Kasutusjuhend
- Keel: Eesti
- Leheküljed: 380
- Faili suurus: 34.36 MiB
- Vorming: Digitaalne PDF-allalaadimine
Ühilduvus
Enne ostmist veenduge, et masina mudel ja algne seerianumber vastavad kirjele 6180 Agrotron → WSXAT50200LD50010.
Täielik sisukord
Eessõna
Tähtis
- Hoiatus
- Traktori üleandmine kliendile
- Uue traktori omanikule
TUNNUSED
- Mudelite loetelu
Tunnussildid
- Traktori tunnussilt
- Traktori seerianumber
- Mootori seerianumber
- Mootori tunnussilt
- ROPSi ID-plaadid
- Käigukasti tunnussilt
- Esisilla tunnussilt
- Originaalvaruosad
Garantii
- Üleandmine ja käikulaskmine
- Garantiiprotseduur
- Teisaldamine
- Garantiijärgne abi
TURVALISUS
- Sissejuhatus
Praktilised nõuanded turvaliseks töötamiseks
- Kaitske keskkonda.
- Üldised ohutusnõuded
Õnnetuste ärahoidmine ja isiklik turvalisus
- Kaitserõivad ja kaitsevarustus
- Mürakahjustused
- Traktorile minek ja mahatulek
- Traktori parkimine
- Traktori puhtus
Töö masinaga
- Märgutulede jälgimine
- Käivitusvedelikud
- Lisatarvikud
- Turvaline vedu
- Liiklemine maanteedel
- Ümberminek
- Ohutud remont- ja hooldustööd
- Avariilüliti
Turvakabiin
- Ümbermineku puhul kaitsev turvatarind (ROPS)
- Avariiväljapääsud
- Turvakatus (FOPS)
- Juhi töökoha kaitsekonstruktsioon (OPS)
- Ohtlike ainete kasutamine
Traktori lammutamine/jäätmekäitlus
- Traktori kasutuselt kõrvaldamine
- Traktori lammutamine/jäätmekäitlus
Ohutuskleebised
- Ohutuskleebised
- Ohutuskleebised – Põhja-Ameerika versioon
TRAKTORI TUNDMAÕPPIMINE
Traktori välisvaated
- Välisvaated
Juurdepääs juhikohale
- Juurdepääs juhikohale
Juhiiste
- “GRAMMER MSG95AL/721” iste õhkvedrustuse ja kangaskattega
- GRAMMER MSG95AL/731 iste õhkvedrustuse ja kangaskattega
- Mitmeotstarbelise konsooli reguleerimine
- Turvavöö
- Kaasreisija iste
- Kaasreisija turvavöö
Rool
- Rooli reguleerimine
Tahavaatepeeglid
- Välised tahavaatepeeglid
- Sisemised tahavaatepeeglid
Traktori instrumendid ja juhtseadised
- Näidikud ja käsud
- Juhtpaneel
- Armatuurlaua lülitid
- Roolil olevad juhtseadised
- Parempoolne konsool
- Mitmefunktsiooniline käetugi
- Pidurisüsteemi suruõhu manomeeter
- Vasak konsool
- Kliimaseadme süsteem
- Kabiini õhufilter
- Kabiini katuse tüübi tuvastamine
- Kabiin
- Dokumentide tasku kasutusjuhendi jaoks
- Tulekustuti
- Märgistuskolmnurk
- Tõkised
- Tarvikute panipaik
Muud juhtseadised
- Juhtpedaalid
- siduriajam
- Piduripedaal
- Seisupiduri hoob
- Gaasipedaal
- Elektroonilise kiirenduse manuaalne juhtseadis
- Ülekandekäsud
TRAKTORIGA TÖÖTAMINE
Sissejuhatus
- Mootor – esimesed 50 töötundi
Mootori käivitamine ja seiskamine
- Mootori käivitamine
- Mootori seiskamine
- Ülelaadimine turbokompressoriga
- Ohutu väljumine traktorist
Käigukast
- Jõuülekanne
- Automatic Power Shift – APS
- Aeglusti
- Hüdrauliline revers
Esisillavedu ja diferentsiaalilukustus
- Esisillaveo rakendamine
- Diferentsiaalilukustus ees ja taga
- kui kasutatakse seadet “ASM/SBA SYSTEM”.
- Eesmine vedrutelg
Pidurid
- Haagise hüdrauliline pidurdus
- Automaatne õhkpidurisüsteem
Tagumine käitusvõll
- Tagumine jõuülekandevõll – definitsioon ja versioonid
- Tagumise jõusiirdevõlli juhtseadised ja märgutuled
- Tagumise jõusiirdevõlli kabiinis paiknevate juhtseadiste kasutamine
- Jõusiirdevõlli automaatika
- Tagumise jõuvõtuvõlli väliste juhtseadiste kasutamine
- Jõuvõtuvõllilt käitatavate tööseadmete ühendamine ja lahtiühendamine
Eesmine käitusvõll
- Eesmise jõusiirdevõlli juhtseadised ja töö
Tagumine hüdrotõstuk
- Hüdrauliline rippsüsteem
- Elektrohüdrauliliselt juhitav tagumine rippmehhanism
Eesmine hüdrotõstuk
- Eesmine rippmehhanism
Kolmepunktiühendus
- Kolmpunkt-varbmehhanism
Hüdrosüsteem
- Hüdrosüsteem
- Täiendav hüdrojagaja
- Täiendava hüdrojagaja tüübid
- Täiendava hüdrojagaja juhtseadised
- Juhthoobade ja tagumiste hüdrovoolikute vastavus
- Hüdrojagaja toime
- Eesmised hüdrovoolikud
Haakeseadised
- Vertikaalkoormused (6180 Agrotron ->WSXAT50200LD50010)
- Vertikaalkoormused (6190 Agrotron ->WSXAU30200LD50010, 6210 Agrotron ->WSXAZ30200LD50010)
- Haakeseadised
- Veoseadised traktoritele kiirusel 50 km/h
- Haakekonksude kõrguse reguleerimine
- Veolatt
- Haakekonksu standardne/pikendatud raam
- Haakekonks koos turvaplokiga
- Haakekonks koos lõiketihvtiga
- Automaatne haakekonks
- Veerev konks Piton-Fix või kuul
- Hüdrauliline haakekonks Pick up Hitch
- Piton Fix haakekonksu või kuuliga haakekonksu raam
- Veolatt Piton Fix haakeseadisega või kuuliga
- Freesitud veolatt
- Haakekonksu raam, mille standardpikkus on lühike
- Poolautomaatne haakekonks
- Mehaaniline haakekonks Pick up Hitch
- Traktori/tööseadise kombinatsioon
- Traktori kaalumine
TRAKTORI HOIDMINE
- Vajalikud toimingud enne traktori pikaajalist hoiustamist
- Traktori ettevalmistamine kasutamiseks pärast pikaajalist hoiustamist
HOOLDUSTÖÖD
Hooldustööd
- Hooldusvälbad
- Traktori/ühendatud tööseadmete pesemine väljast
- Kabiini pesemine seest
- Vedelikud – määrdeained ja nende nõutud kogused
- Kohustuslikud hooldused
- Hooldustabel
- Hooldustabel – 1. hooldus
Juurdepääs mootoriruumi
- Juurdepääs mootoriruumi
Igapäevane ülevaatus
- Traktori üldine ülevaatus
- Mootori õlitaseme kontrollimine
- Jahutusvedeliku kontrollimine
- Kütusetaseme kontrollimine, vee väljalaskmine filtrist
- Kontrollige AdBlue® taset
- Elektrisüsteemi kontrollimine
Hooldus 50 töötunni järel – 1. kviitung
- Pöörduge volitatud teeninduskeskusse
- Servopidurite kontrollimine

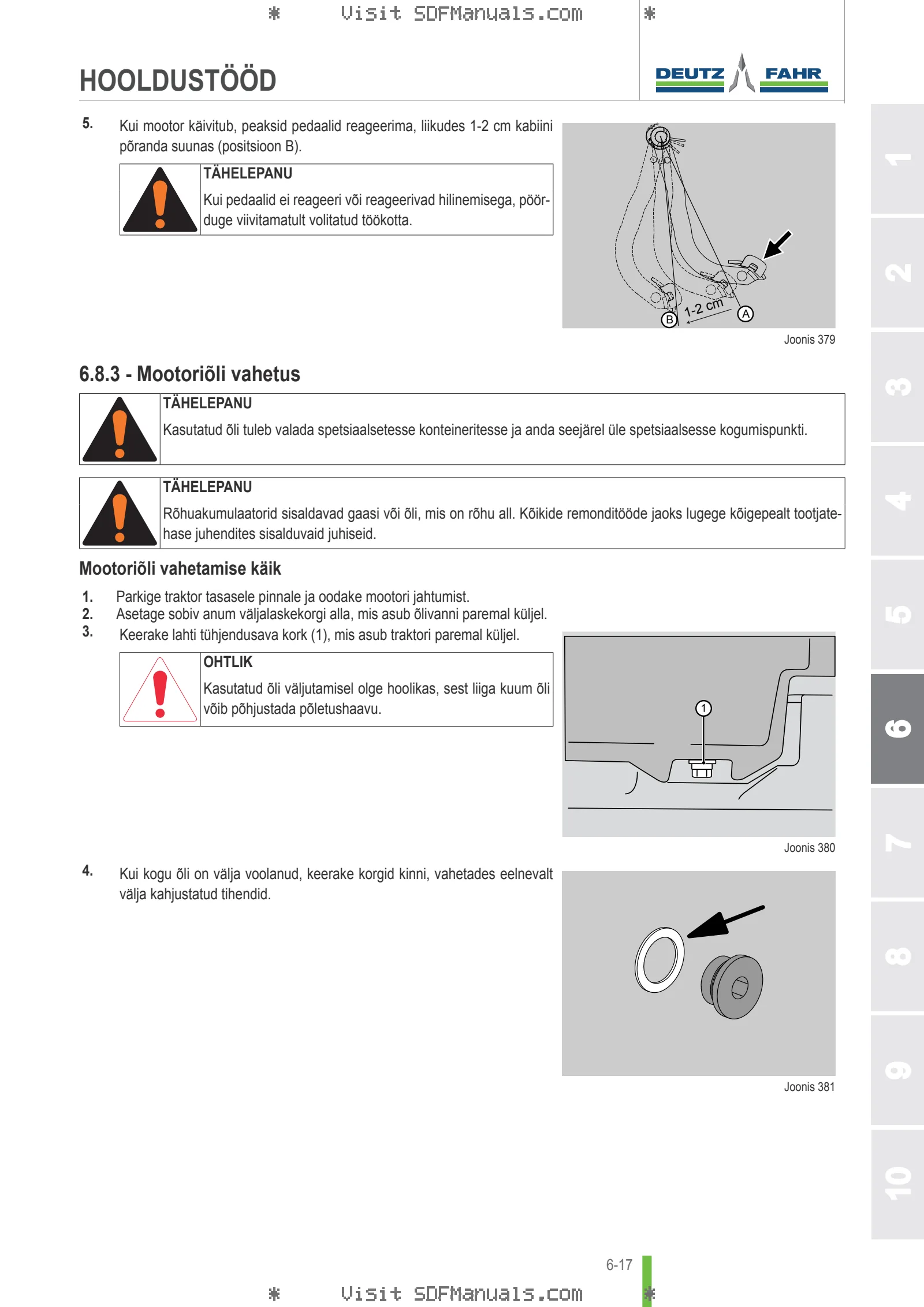

- Mootoriõli vahetus
- Mootori õlifiltri vahetus
- Jahutite puhtuse kontrollimine
- Kütusefiltri vahetamine
- Käigukasti ja tagasilla õlifiltrite vahetamine
- Koormustundlikkuse õlifiltri vahetamine
- Hüdrostaatilise juhtploki õlifiltri vahetamine
- Klaasipuhastite kontrollimine
- Kabiini õhutussüsteemi filtrite puhastamine
- Õlivoolikute kontrollimine
- Suruõhuga pidurisüsteemi hooldamine
Hooldus iga 50 töötunni järel
- Käigukasti õlitaseme kontrollimine
- Esisilla määrimine
- Aku kontrollimine
- Eesmise rippmehhanismi hooldus
- Tagumise 3-punktühenduse määrimine
- Rataste ja rehvide kontrollimine
Hooldus iga 250 töötunni järel
- Tagasilla reduktorite õli taseme kontrollimine
- Esisilla õlitaseme kontrollimine
- Eesmise käitusvõlli õlitaseme kontrollimine
Hooldus 500 töötunni järel
- Käigukastiõli vahetamine
Hooldus iga 500 töötunni järel
- Kütuse eelfiltri vahetus
- AdBlue® toitepumba filter
- Kabiini kliimaseadme hooldamine
- Õli vahetamine ja õlifiltri filtrielement eesmisel käitusvõllil
Hooldus iga 1000 töötunni järel või vähemalt kord aastas
- Õhufiltri elemendi ja turvaelemendi vahetamine
- Õhu väljutamine toitesüsteemist
- Tagasilla reduktorite õli vahetamine
- Diferentsiaali õli ja külgmiste reduktorite õli vahetamine (nelikvedu)
- Õhueemaldus esi- ja tagapidurite hüdrosüsteemist
Hooldus iga 1000 töötunni järel või vähemalt kord kahe aasta jooksul
- Jahutusvedeliku vahetus ja süsteemi läbipesemine
TÕRGETE DIAGNOSTIKA
Traktori pukseerimine
- Pukseerimine töötava mootoriga
- Pukseerimine seisva mootoriga
Eesmine avarii-pukseerimisseadis
- Hoiatused
- Ohud ja kaitsevahendid
- Ühendamine ja lahtiühendamine
- Traktori turvaline transportimine
Tõstke traktor üles
- Traktori täielik ülestõstmine
- Ühe ratta tõstmine
- Traktori esi- või tagaotsa tõstmine
- Traktori esiotsa tõstmine rataste kokkujooksu ja vedrustuskäigu seadmiseks
- Mootori tõrgete diagnostika
- Käigukasti tõrgete diagnostika
- Eesmise ja tagumise käitusvõlli tõrgete diagnostika
- Esisillaveo tõrgete diagnostika
- Pidurite tõrgete diagnostika
- Tõstuki tõrgete diagnostika
- Hüdrosüsteemi tõrgete diagnostika
- Hüdrojagajate tõrgete diagnostika
- Kabiini tõrgete diagnostika
- Elektrisüsteemi tõrgete diagnostika
- Traktori tõrgete diagnostika
- Mootori häireteated
Ülekandehäired
- Häirete kuvamine
- Tööprogrammid ülekandevea või ebanormaalse ülekande korral
- Veakoodide loetelu
- Mitmeotstarbelise konsooli häired
- Hüdrauliliste jagajate häiresignaalid
- Juhtploki HLHP häireteated
RATTAD
Sissejuhatus
- Rehvide üldteave
- Rehvi purunemine
- Rataste kokkujooksu seadmine
- Rataste kokkujooksu seadmine nelja piirikkruviga telgedel
- Rataste kokkujooksu seadmine kahe piirikkruviga telgedel
- Rattapoltide/mutrite pingutamine
Rehvide paigaldamine
- Rehvide lubatud kombinatsioonid (6180 Agrotron ->WSXAT50200LD50010)
- Rehvide lubatud kombinatsioonid (6190 Agrotron ->WSXAU30200LD50010, 6210 Agrotron ->WSXAZ30200LD50010)
- Ringkiiruste suhte arvutamine
Rööpmete arvutamine
- Minimaalne rööbe
- Rööpme reguleerimine (6180 Agrotron ->WSXAT50200LD50010)
- Rööpmelaiuse seadmine (6190 Agrotron ->WSXAU30200LD50010, 6210 Agrotron ->WSXAZ30200LD50010)
- Juhitavate eesmiste poritiibade reguleerimine
- Fikseeritud eesmiste poritiibade reguleerimine
Lisaraskused
- Lisaraskused
- Lisaraskuse kandur
- Vaheplaat
- Kohvrikujulised raskused
- Monoliitne plokk
- Metallkettad ratastele
- Vedelik-lisaraskus rehvide jaoks
ELEKTRISÜSTEEM
Aku
- Aku
Kaitsmeplokk
- Kaitsmekarp
- Kaitsmekarbi kaitsmete ja releede sümbolite seletus
Sõidutuled
- Maanteetuled
- Maanteetuled Põhja-Ameerika versioonile
- Esitulede reguleerimine maanteel liiklemiseks
- Korduvtulede reguleerimine
Töötuled
- Töötuled
- Kabiini sisevalgustus
Lisavarustus
- Pistikupesa – diagnostikapesad
- Armatuurlaua radar
- Elektrooniliste seadiste ja/või osade täiendav paigaldamine
TEHNILISED ANDMED
- Vastavusdeklaratsioon
Masina tehnilised andmed
- Tehnilised andmed
- Kütuse tehnilised andmed
- AdBlue® tehnilised andmed
- Jahutusvedelik
- Müratase
- Vibratsioon juhi asendis suhtes
- Maksimaalsed pukseerimiskoormused
- Lisaraskused – tehnilised andmed
Mõõtmed ja kaalud
- Traktori mõõtmed, kaalud ja kiirused
Tarvikute ühendamise skeemid
- Tarvikute kinnitusavade skeem (6180 Agrotron ->WSXAT50200LD50010)
- Tarvikute kinnitusavade skeem (6190 Agrotron ->WSXAU30200LD50010, 6210 Agrotron ->WSXAZ30200LD50010)
