Présentation du document
Manuel d'atelier pour le modèle SAME ZF T-7300 de la famille Tractor components – Transmission – ZF. Document numérique en français de 344 pages.
La table des matières française correspondante comprend 9 sections et 69 sujets individuels.
Principales sections incluses
- Caractéristiques techniques
- Réglages ou tarages et diagnostics électroniques
- Méthode d'intervention
Détails du document
- Marque: SAME
- Famille: Tractor components – Transmission – ZF
- Modèle: ZF T-7300
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 344
- Taille du fichier: 28.29 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à SAME ZF T-7300.
Table des matières complète
Caractéristiques techniques
Transmission
- Transmission
- Prise de force arrière
Essieu arrière
- Essieu arrière
Réglages ou tarages et diagnostics électroniques
Écrans des outils de diagnostic
- Boîtier électronique de la transmission
Méthode d’intervention
D0 – Transmission
- Contrôle du niveau d’huile de la transmission
- Vidange de l’huile de transmission
- Remplacement du filtre à huile de la boîte de vitesse et du pont arrière
- Carter d’union
- Flector et volant
- Arbre de sortie 4RM
- Démontage et remontage de la PDF avec une vitesse
- Démontage et remontage de la PDF avec deux vitesses
- Démontage et remontage des vannes solénoïdes
- Démontage et remontage de la commande à distance
- Déposer et reposer la boîte de vitesses de l’essieu arrière
- Unité de commande de la pompe
- Embrayages Powershift
- Désassemblage embrayages Powershift – Embrayage A/C
- Désassemblage des embrayages Powershift – Embrayage B/D
- Désassemblage embrayages Powershift – Embrayage F/G
- Arbre de traction AV
- Commande d’engrenage vitesses réduites
- Embrayage principal
- Commande mécanique de crabotage des vitesses
- Arbre primaire
- Arbre secondaire
- Prémontage du carter de la boîte de vitesses
- Couvercle de la boîte de vitesses
- Réglage du jeu axial des embrayages
- Réglage du fin de course de crabotage de la commande de l’engrenage des vitesses réduites
- Démontage et remontage de la transmission du pont arrière
- Démontage et remontage de l’arbre de sortie
- Démontage et remontage de la commande de frein
- Démontage et remontage du frein droit
- Démontage et remontage du frein gauche
- Démontage et remontage du différentiel
- Démontage et remontage du tuyau d’alimentation en huile
- Centrale électro-hydraulique de la boîte de vitesses
- Pignon d’entraînement de la pompe de commande
- Fixation de la pompe de la boîte de vitesses
- Démontage et remontage du dispositif de relevage
- Contrôle de la propreté des radiateurs
E0 – Pont arrière
- Dépose de la boîte de vitesses de l’essieu arrière
- Dépose de l’arbre de la PTO

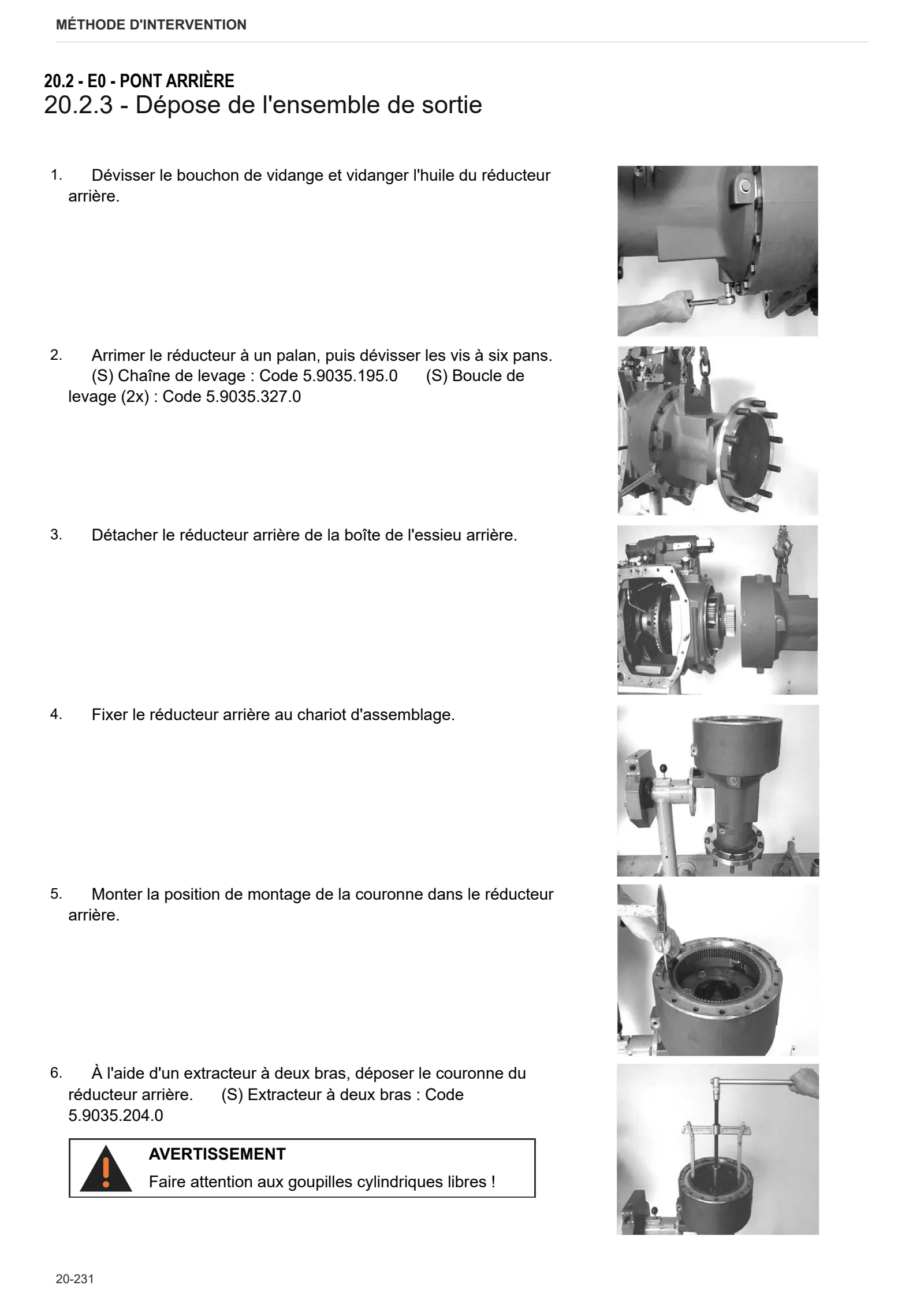

- Dépose de l’ensemble de sortie
- Dépose de l’ensemble d’alimentation huile
- Dépose de l’ensemble d’actionnement du frein
- Dépose du frein côté droit
- Dépose du frein gauche
- Dépose du différentiel (à glissement limité)
- Dépose des solénoïdes
- Dépose du relevage
- Repose du différentiel (à glissement limité)
- Repose de l’ensemble d’alimentation huile
- Repose des solénoïdes
- Repose du frein gauche
- Repose du frein côté droit
- Repose de l’ensemble d’actionnement du frein
- Repose de l’ensemble de sortie
- Repose de l’arbre de la PTO
- Repose de l’embrayage de l’arbre de la PTO
- Repose du relevage
- Pose de la boîte de vitesses sur l’essieu arrière
- Dépose de la commande à distance
- Repose de la commande à distance
R0 – Relevage arrière
- Vérins de relevage
- Bras de relevage
- Capteur d’effort
- Capteur de position
