Présentation du document
Manuel d'atelier pour SAME SDF T5441 RVS – T5441 TTV, famille Tractor components – Transmission – SDF. Téléchargement PDF numérique en français de 165 pages.
La table des matières française correspondante comprend 6 sections et 63 sujets individuels.
Principales sections incluses
- Transmission
- Pont arrière
Détails du document
- Marque: SAME
- Famille: Tractor components – Transmission – SDF
- Modèle: SDF T5441 RVS – T5441 TTV
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 165
- Taille du fichier: 45.54 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à SAME SDF T5441 RVS – T5441 TTV.
Table des matières complète
Transmission
Introduction
- Transmission à variation continue
- Section transmission
- Variateur mécanique
- Embrayage « Input »
- Groupe variateur
- Bloc inverseur
- Changement plage de vitesse
- Groupe support pompes
Données techniques
- Unités de mesure et leur conversion
Outils spéciaux
- Outillage spécial
Démontage
- Application de pâte d’étanchéité
- Remplacement des disques d’embrayage INPUT
- Groupe INPUT
- Dépose du groupe d’INPUT
- Couvercle boîte de vitesses avant
- Groupe hydrostatique
- Tuyauteries du groupe hydrostatique
- Arbre de traction intégrale tronc avant (dans le corps union)
- Dépose de l’arbre de traction intégrale tronc avant
- Arbre de traction intégrale tronc arrière (dans la cloche d’embrayage) et manchon phonique
- Dépose manchon phonique
- Remplacement des roulements des arbres d’entrée du variateur
- Changement des groupes embrayage WORK et TRANSPORT (avec boîte intermédiaire posée)
- Groupe des engrenages d’entrée groupe du variateur
- Dépose du groupe des engrenages d’entrée groupe du variateur
- Groupe réducteur épicycloïdal-embrayages WORK et TRANSPORT
- Réducteur épicycloïdal des embrayages WORK et TRANSPORT
- Dépose du réducteur épicycloïdal WORK et TRANSPORT
- Dépose des embrayages WORK et TRANSPORT
- Groupe épicycloïdal – embrayage REVERSE
- Dépose du groupe épicycloïdal REVERSE
- Actionneur pompes hydrauliques
- Démontage de la commande des pompes hydrauliques
- Arbres plages de vitesses
- Boîte de gammes électrohydraulique
- Désassemblage de la boîte de plages de vitesse électrohydraulique
- Capteur de position de la boîte de gammes électrohydraulique et support
- Démontage du support du capteur de position de la boîte de plages de vitesse électrohydraulique

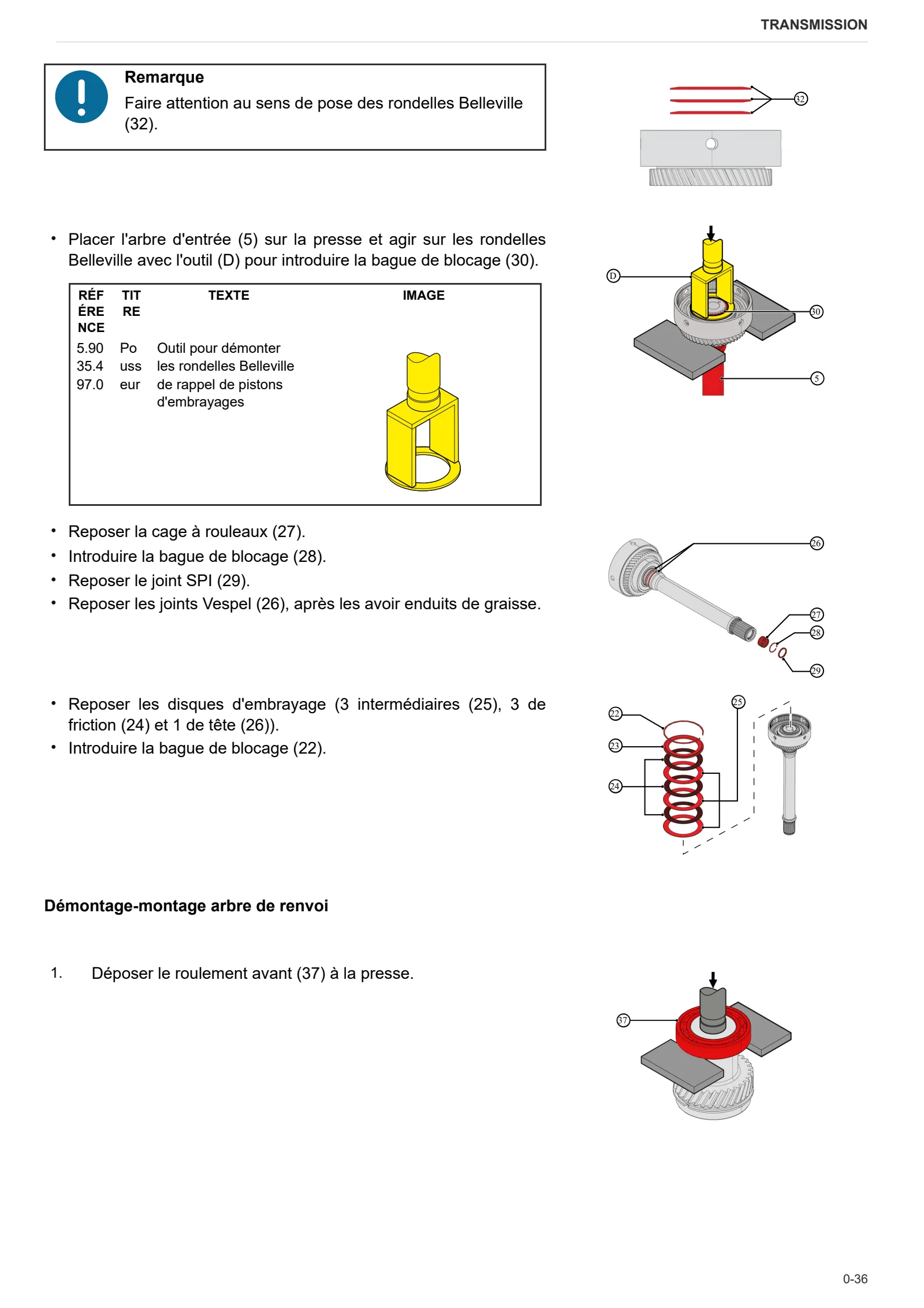

- Dépose de l’engrenage de renvoi
- Enclenchement PTO
- Démontage de l’embrayage de commande enclenchement PTO
- Boîte PTO
- Démontage de la boîte PTO
- Arbre primaire PTO
- Levier de sélection de vitesses PTO
- Arbre secondaire PTO
- Démontage de l’arbre secondaire PTO
- Dépose couvercle Syncro
- Pignon différentiel
- Dépose du pignon différentiel
- Dépose engrenage plage Heavy Duty (HD)
- Arbre de sortie traction intégrale
- Dépose de l’arbre de sortie de la traction intégrale
- Pignon fou de renvoi du mouvement vers l’arbre de sortie de traction intégrale
- Embrayage d’engagement traction intégrale
- Dépose de l’embrayage d’engagement de la traction intégrale
- Arbre de traction intégrale tronc central (dans le variateur)
- Dépose de l’arbre de traction intégrale tronc central
Pont arrière
- Différentiel arrière
- Différentiel arrière
- Couronne de différentiel arrière
- Démontage du boîtier du différentiel arrière
- Vérification et ajustement du jeu des dents du pignon et de la couronne de différentiel
