Panoramica del documento
Documentazione digitale Manuale d'officina per il modello SAME TCD 2012 L04 2V DCR Stage 3A della famiglia Tractor components – Engine – DEUTZ AG Stage 3. Lingua: italiano; 301 pagine.
Il relativo indice in italiano comprende 9 sezioni e 79 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Caratteristiche tecniche
- Tarature e diagnosi elettroniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Engine – DEUTZ AG Stage 3
- Modello: TCD 2012 L04 2V DCR Stage 3A
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 301
- Dimensione del file: 21.29 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME TCD 2012 L04 2V DCR Stage 3A.
Indice completo
Introduzione
- Introduzione – Motori
Caratteristiche tecniche
Motore
- Componenti del motore TCD 2012 L04/L06 2V DCR
- Dati di prova e di regolazione (L3)
- Prescrizioni di serraggio motore TCD 2012 L04/L06 2V DCR
Tarature e diagnosi elettroniche
Strumenti di diagnosi
Serdia 2000
- Software SERDIA 2000 Livello III
Modalità intervento
- Attrezzi per smontaggi e rimontaggi motore
- Attrezzature d’Officina per smontaggi e rimontaggi motore
- Coppie di serraggio
B0 – Motore
- Cinghia compressore condizionatore
- Tensionamento cinghia ventola e compressore condizionatore
- Cinghia alternatore pompa gasolio e pompa liquido di raffreddamento
- Tensionamento cinghia alternatore, pompa gasolio e pompa liquido di raffreddamento
- Controllo del valore di compressione (L3)
- Montaggio e smontaggio del motore sul cavalletto di montaggio (L3)

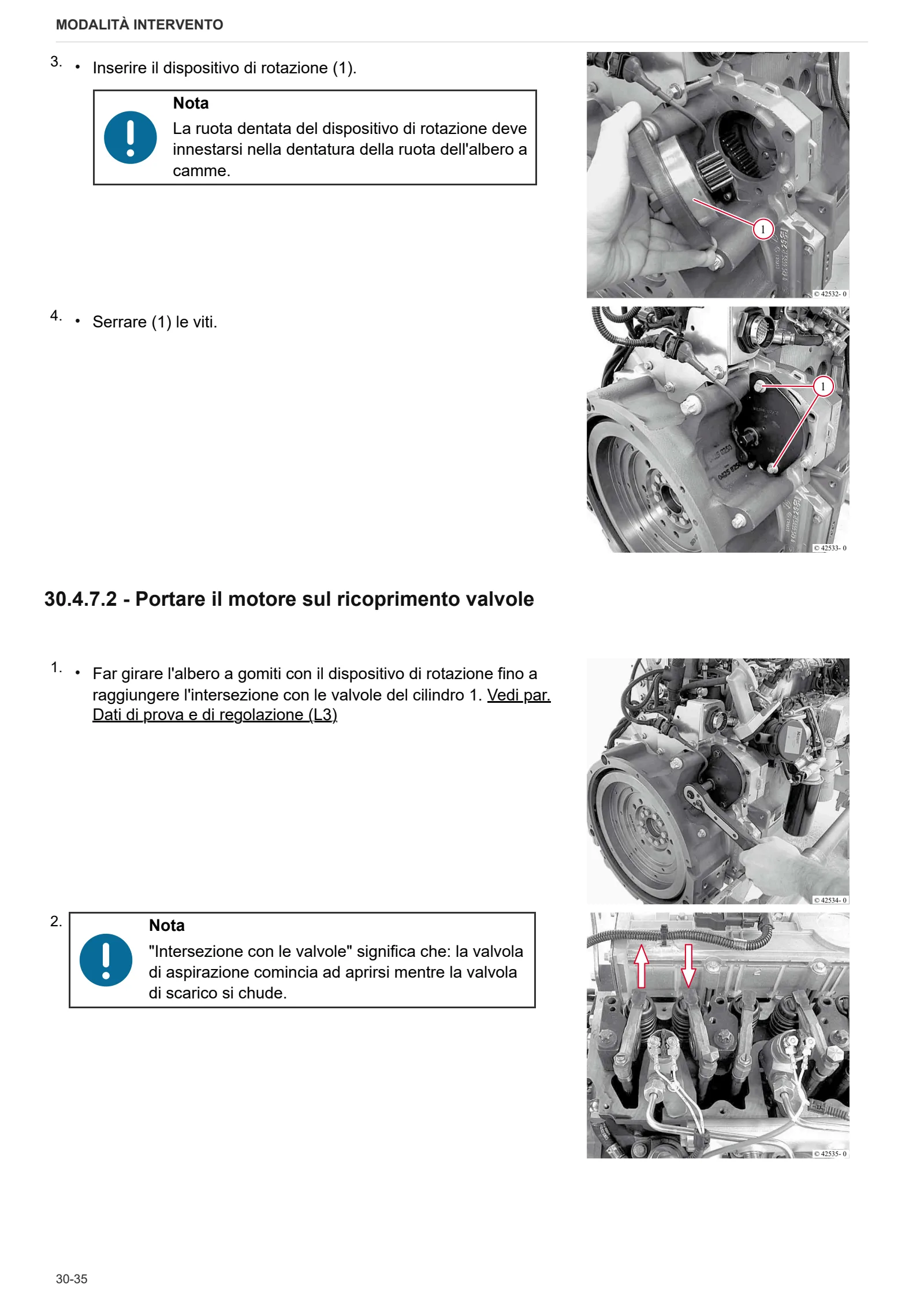

- Regolazione del gioco valvola (con il modulo di recupero dei gas di scarico assente o smontato) (L3)
- Regolazione del gioco valvola (con il modulo di recupero dei gas di scarico montato) (L3)
- Smontaggio e montaggio bilanciere e supporto (L3)
- Smontare e completare bilanciere e supporto, verificare
- Smontaggio e montaggio della testa del cilindro (L3)
- Montaggio e smontaggio valvole (L3)
- Controllo valvole (L3)
- Controllo guidavalvola (L3)
- Controllo del residuo valvola (L3)
- Controllo albero a gomiti (L3)

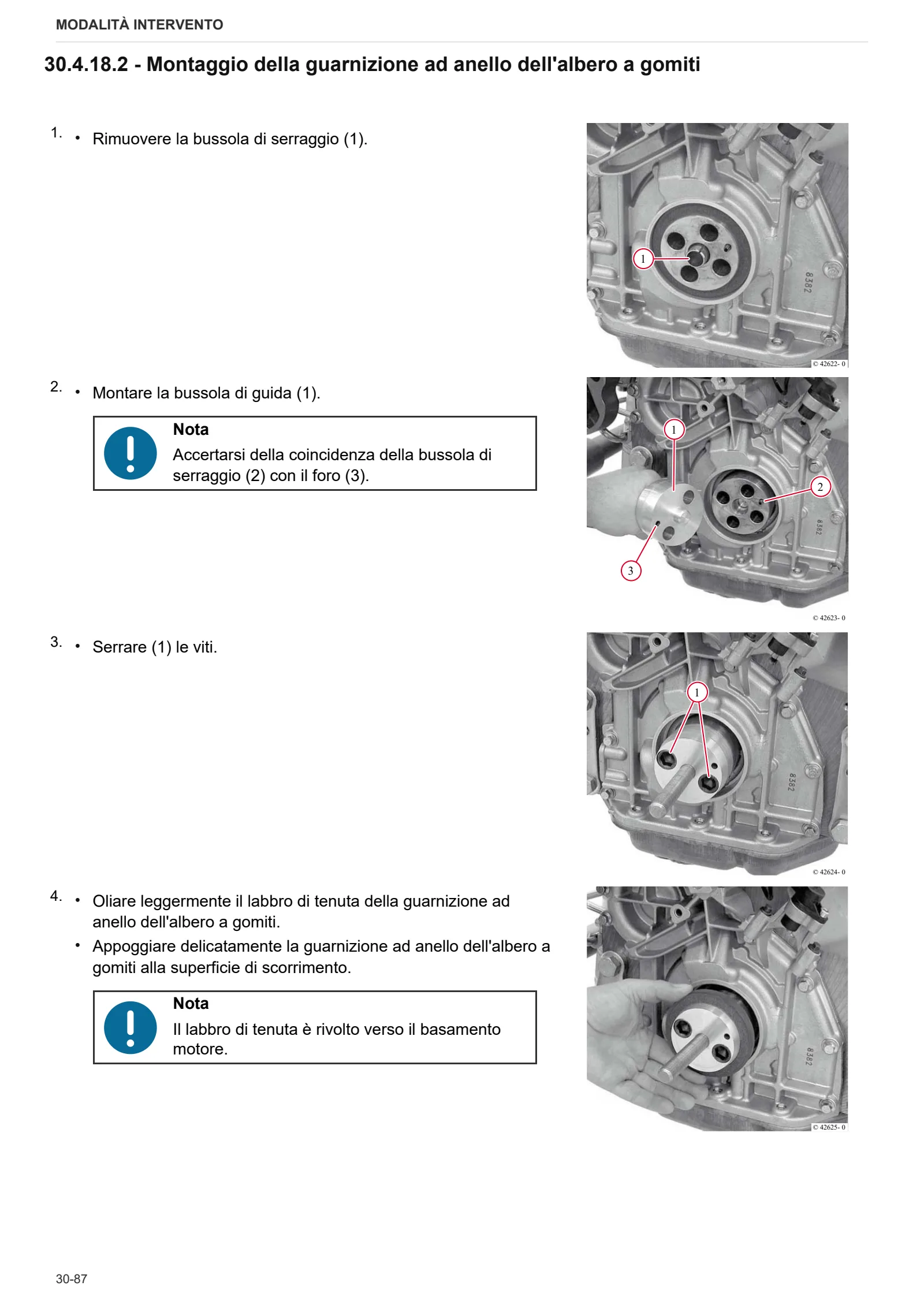

- Sostituzione della guarnizione ad anello dell’albero a gomiti (lato volano) (L3)
- Sostituzione della guarnizione ad anello dell’albero a gomiti (lato opposto al volano) (L3)
- Controllo del fusto di biella (L3)
- Montaggio e smontaggio albero a gomiti (L3)
- Smontaggio e montaggio di pistone e fusto di biella (L3)
- Controllo del pistone (L3)
- Controllo fasce e scanalature dei pistoni (L3)
- Montaggio e smontaggio ugelli di raffreddamento pistone (L3)
- Smontaggio e montaggio sfiato del basamento motore (L3)
- Controllo cilindro (L3)
- Smontaggio e montaggio coperchio anteriore (lato opposto al volano) (L3)
- Smontaggio e montaggio scatola di raccordo (L3)
- Smontaggio e montaggio del coperchio scatola degli ingranaggi (L3)

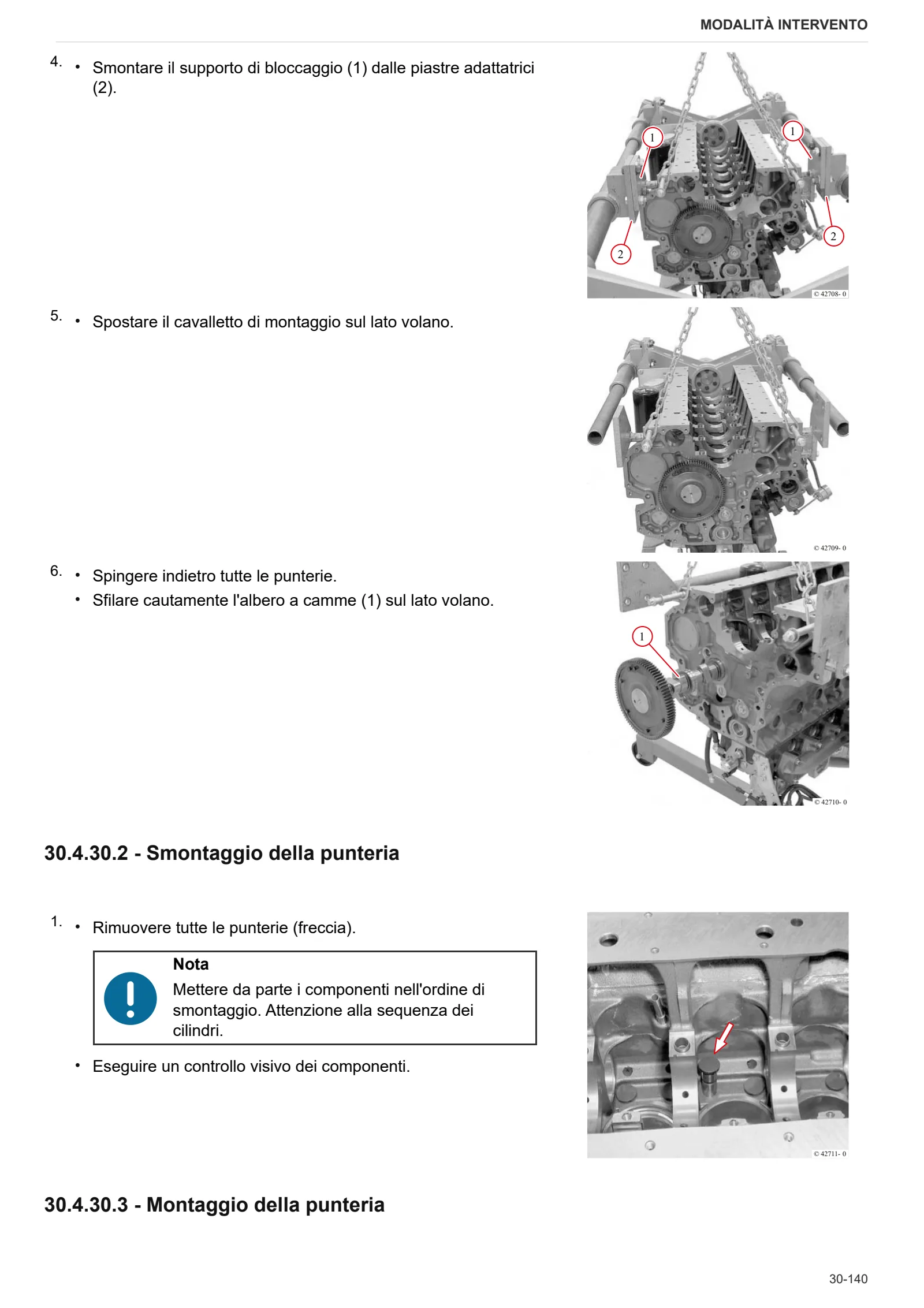

- Montaggio e smontaggio albero a camme (L3)
- Controllo dell’albero a camme (L3)
- Smontaggio e montaggio del turbocompressore a gas di scarico (L3)
- Smontaggio e montaggio della condotta aria di sovralimentazione (L3)
- Montaggio e smontaggio del modulo di recupero gas di scarico (L3)
- Smontaggio e montaggio della pompa di alimentazione del carburante (azionamento con cinghia trapezoidale nervata) (L3)
- Smontaggio e montaggio del blocco pilota (L3)
- Montaggio e smontaggio della pompa ad alta pressione (Posizione di montaggio A) (L3)
- Montaggio e smontaggio della pompa ad alta pressione (Posizione di montaggio B) (L3)
- Smontaggio e montaggio del sistema Rail (L3)
- Montaggio e smontaggio dell’iniettore (L3)
- Montaggio e smontaggio della valvola limitatrice della pressione (L3)
- Montaggio e smontaggio del trasduttore pressione del carburante (L3)
- Montaggio e smontaggio tubo di aspirazione olio (L3)
- Smontaggio e montaggio della coppa dell’olio lubrificante (L3)
- Smontaggio e montaggio del radiatore olio (L3)

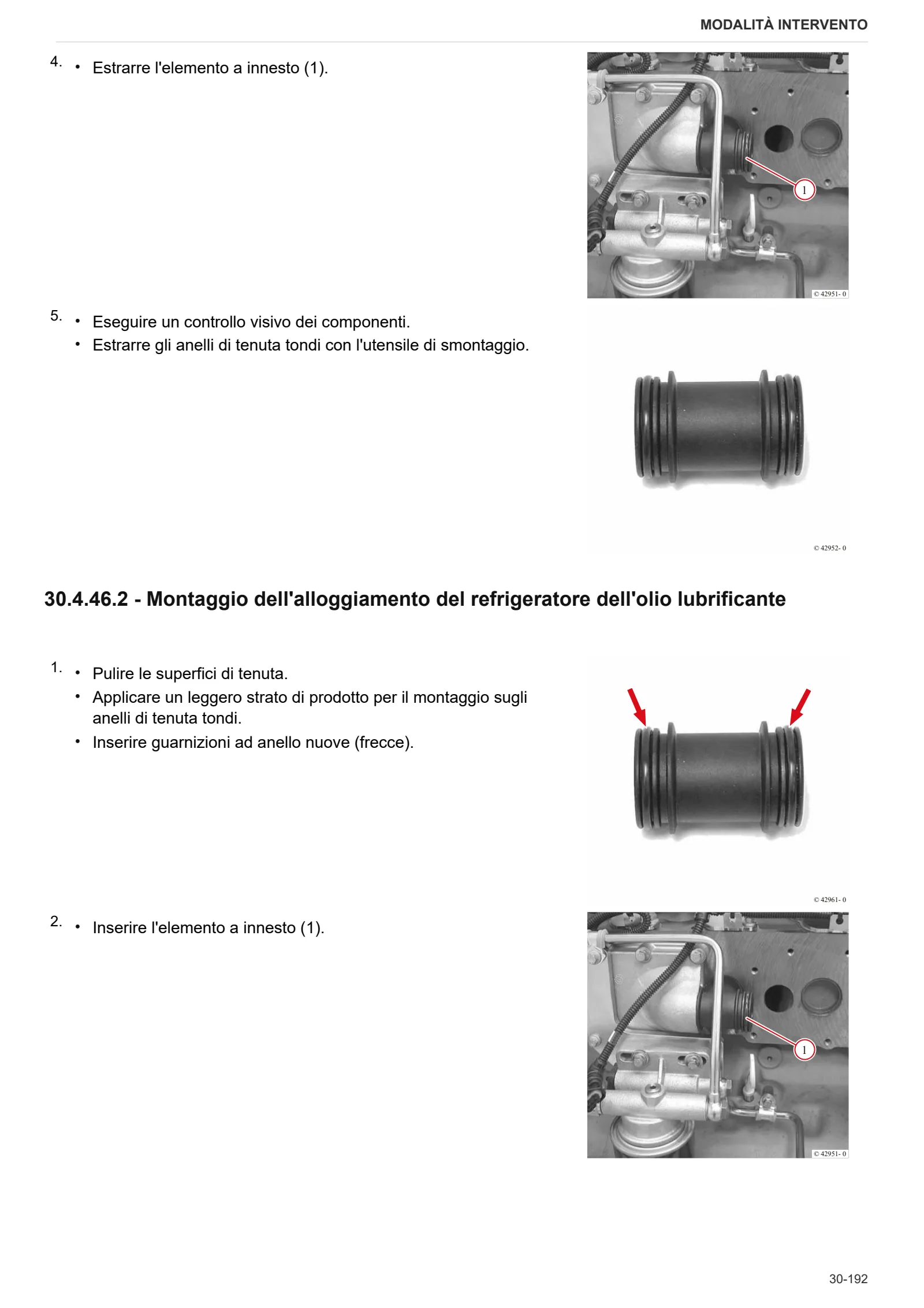

- Smontaggio e montaggio dell’alloggiamento del refrigeratore dell’olio lubrificante (L3)
- Smontaggio e montaggio del filtro dell’olio lubrificante (L3)
- Montaggio e smontaggio dell’interruttore azionato dalla pressione dell’olio (L3)
- Smontaggio e montaggio della vaschetta (L3)
- Smontaggio e montaggio pompa del liquido refrigerante (azionamento con cinghia trapezoidale nervata) (L3)
- Smontaggio e completamento dell’azionamento ventola (L3)
- Smontaggio e montaggio dell’azionamento ventola (L3)
- Smontaggio e montaggio della console del ventilatore (L3)
- Smontaggio e montaggio ammortizzatore di vibrazioni torsionali (L3)
- Smontaggio e montaggio del tendicinghia (Cinghia trapezoidale nervata) (L3)
- Montaggio e smontaggio volano (L3)
C0 – Accessori motore
- Motorino d’Avviamento
- Montaggio e smontaggio termostato (L3)
- Controllo termostato (in stato smontato)
- Smontaggio e montaggio dell’indicatore numero di giri (Albero a gomiti) (L3)
- Smontaggio e montaggio dell’indicatore numero di giri (albero a camme) (L3)
- Smontaggio e montaggio della tubazione di scarico (L3)
- Montaggio e smontaggio dell’elettrovalvola (modulo di recupero gas di scarico) (L3)
- Smontaggio e montaggio console del filtro del carburante (L3)
- Montaggio e smontaggio del trasmettitore della temperatura (L3)
- Smontaggio e montaggio del trasmettitore di pressione/temperatura (aria di alimentazione) (L3)
- Smontaggio e montaggio generatore (azionamento con cinghia trapezoidale nervata) (L3)
- Montaggio e smontaggio del sensore di pressione Rail (L3)
- Smontaggio e montaggio del fascio di cavi (L3)
- Smontaggio e montaggio starter (L3)
- Montaggio e smontaggio delle candele di accensione (L3)
