Panoramica del documento
Edizione PDF in italiano del Manuale d'officina per SAME FarMotion KD 65kW Stage 3B, famiglia Tractor components – Engine – Farmotion. Il documento contiene 182 pagine.
Il relativo indice in italiano comprende 14 sezioni e 76 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Caratteristiche tecniche
- Tarature e diagnosi elettroniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Engine – Farmotion
- Modello: FarMotion KD 65kW Stage 3B
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 182
- Dimensione del file: 51.95 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME FarMotion KD 65kW Stage 3B.
Indice completo
Introduzione
- Introduzione – Motori
- Coppie di serraggio
Caratteristiche tecniche
Motore
- Dati tecnici monoblocco
- Dati tecnici albero motore
- Dati tecnici pistoni – fasce
- Dati tecnici bielle
- Dati tecnici albero a camme
- Dati tecnici ingranaggi della distribuzione
- Dati tecnici masse controtoranti
- Dati tecnici e dimensioni valvole – molle valvole
- Dati tecnici e dimensione teste – guida valvole – sedi valvole
- Dati tecnici bilancieri – punterie
Impianto elettrico

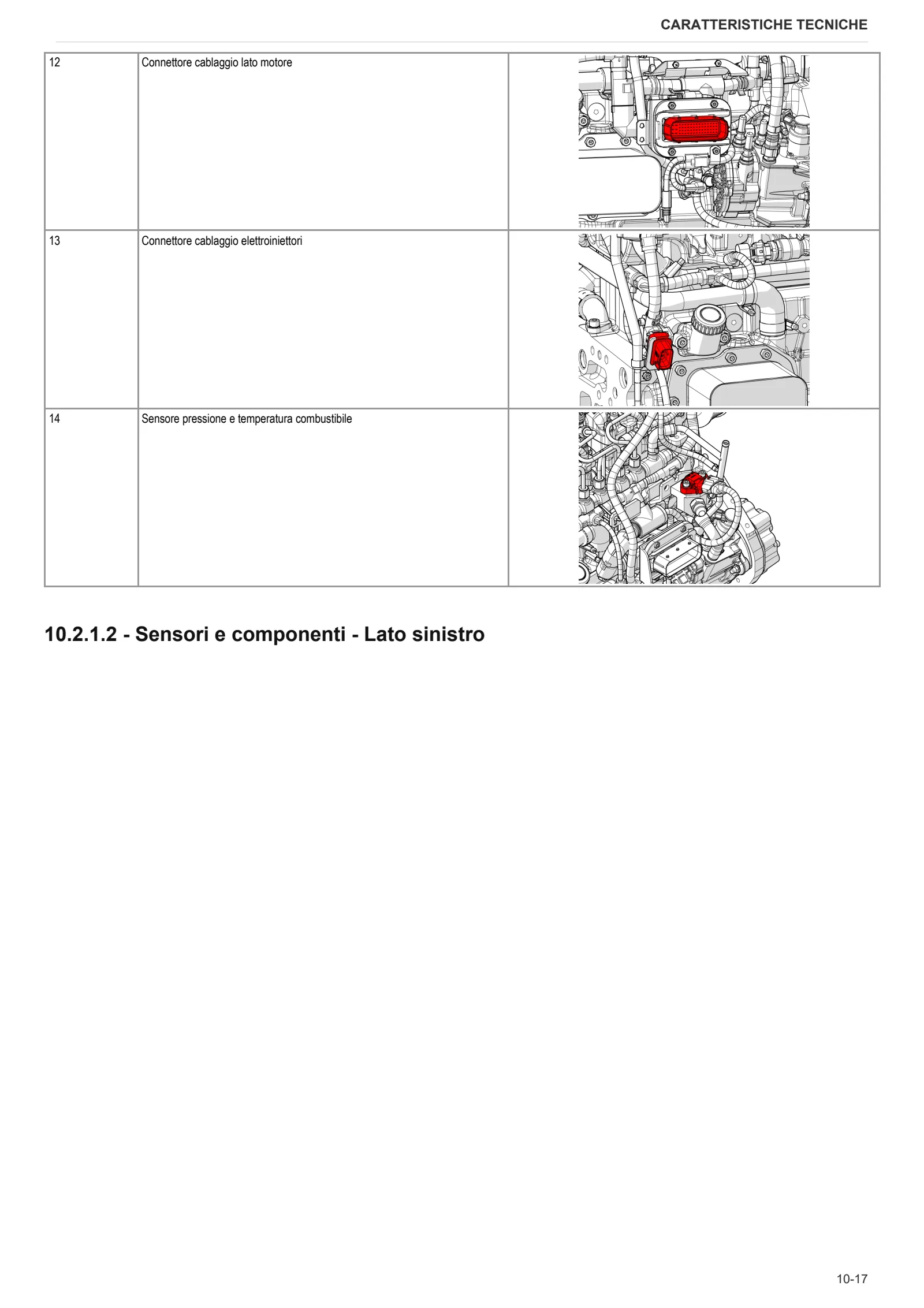

- Sensori e componenti del motore FARMotion
Tarature e diagnosi elettroniche
Strumenti di diagnosi
ECUSpace
- MANUALE ECUSpace

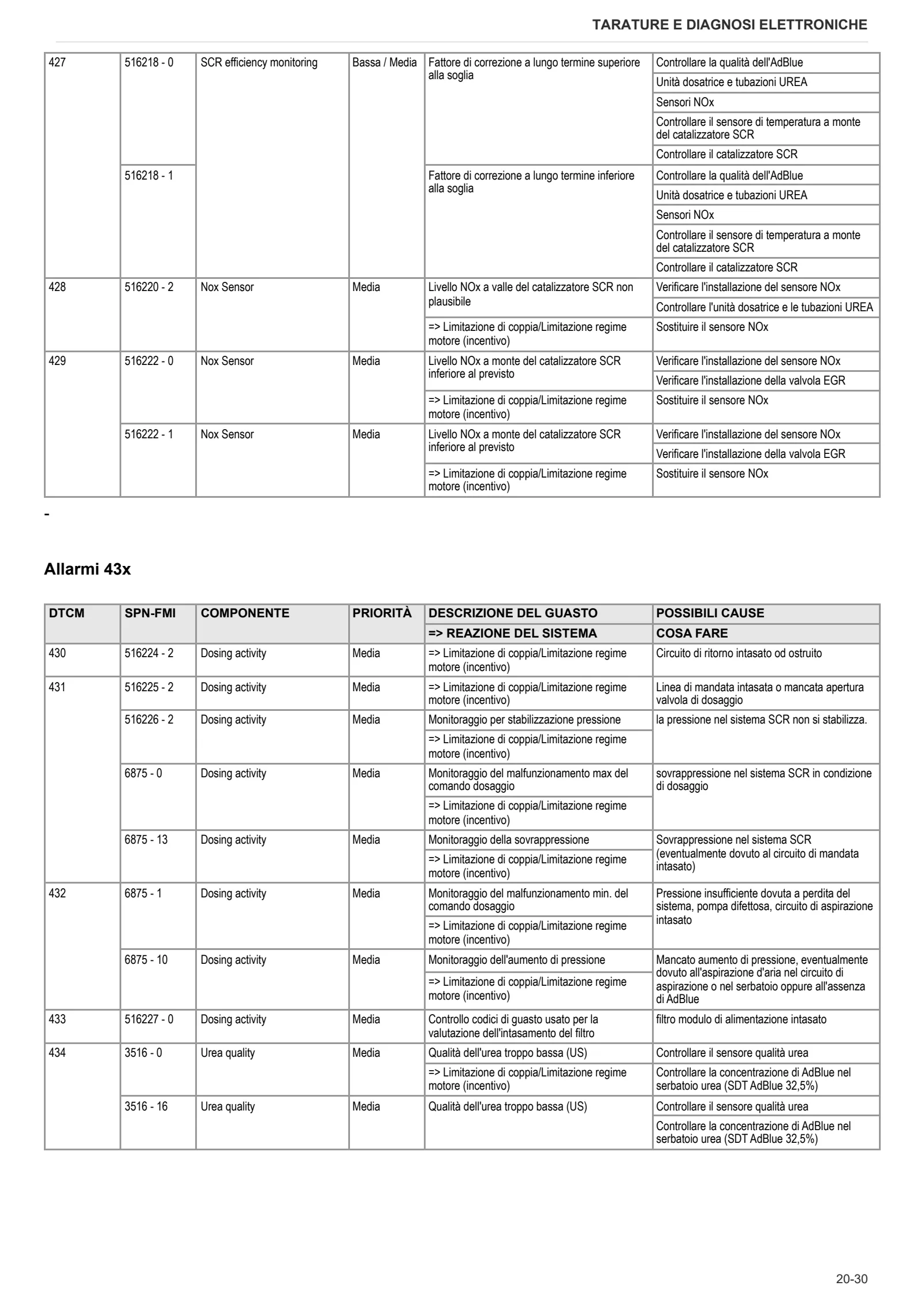

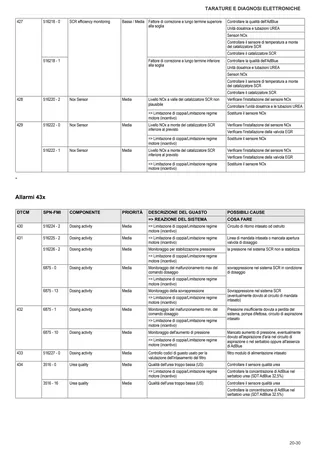

Allarmi centraline
Allarmi motore
- Lista codici di allarme motore FARMotion
Gestione Software
- Download set dati FARMotion e aggiornamento centralina elettronica
Modalità intervento
- Procedura di serraggio per componenti motore
- Ordine di stacco/riattacco dei componenti motore
B0 – Motore
- Operazioni preliminari di stacco motore dal veicolo
- Volano motore
- Flangia monoblocco scatola cambio
- Tubazione ricircolo vapori olio Blow-by
- Tubazioni olio turbocompressore
- Turbocompressore
- Tubo di ricircolo gas di scarico EGR
- Collettore di scarico
- Valvola termostatica
- Controllo della valvola termostatica
- Tubazioni di raffreddamento gas di scarico EGR
- Collettore gas di scarico EGR
- Disassemblaggio collettore gas di scarico EGR
- Valvola EGR
- Filtro Blow-by

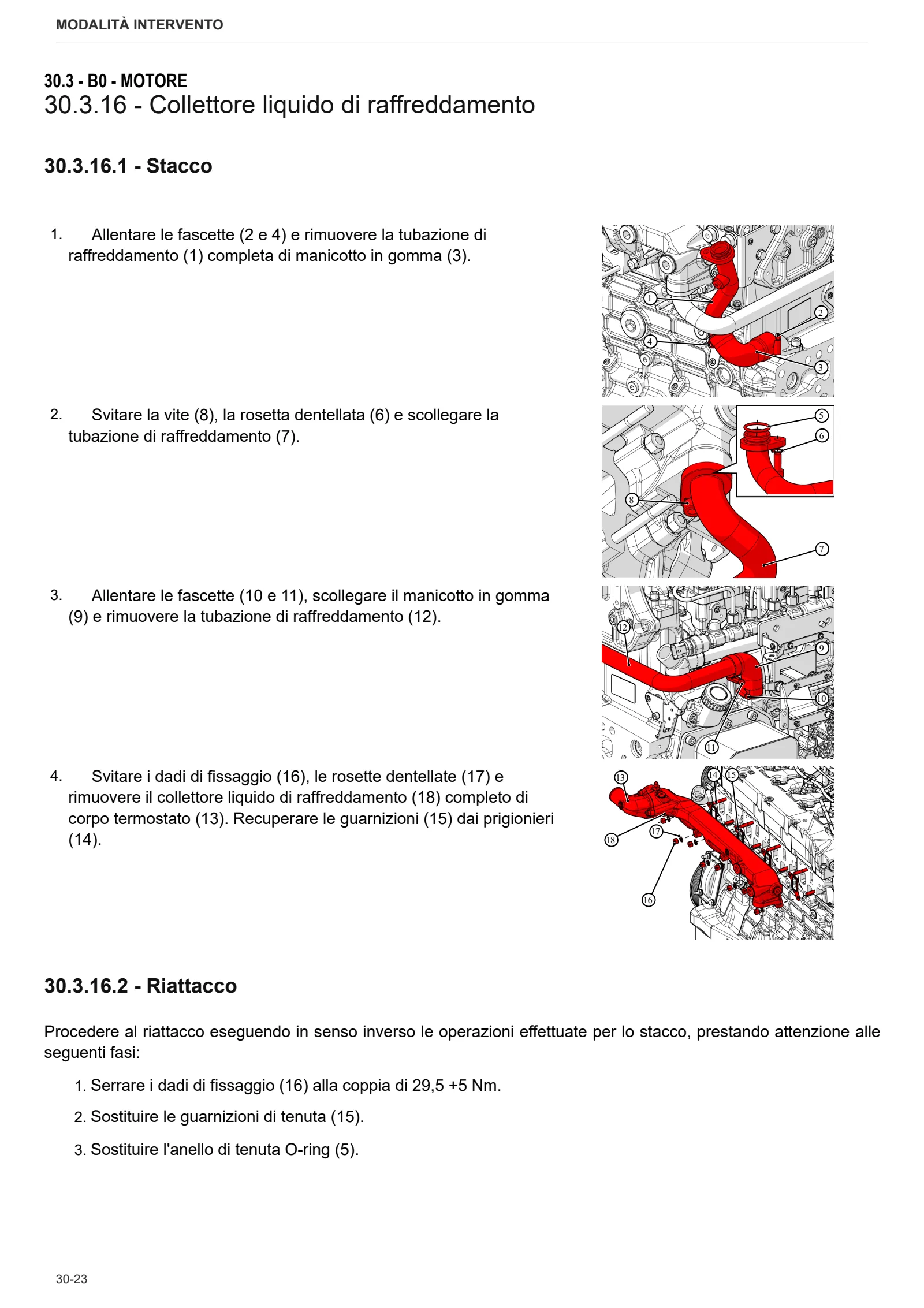

- Collettore liquido di raffreddamento
- Collettore di aspirazione
- Filtro olio
- Scambiatore di calore olio
- Pompa liquido di raffreddamento motore
- Elettroiniettori e Common rail
- Coperchi teste cilindri
- Tubazione vapori olio Blow-by
- Aste di spinta
- Teste cilindri
- Disassemblaggio teste cilindri
- Puleggia albero motore e ruota fonica
- Puleggia albero motore
- Presa di forza distribuzione
- Coperchio anteriore distribuzione
- Flangia posteriore
- Coppa olio
- Pompa olio
- Masse controrotanti
- Revisione masse controrotanti

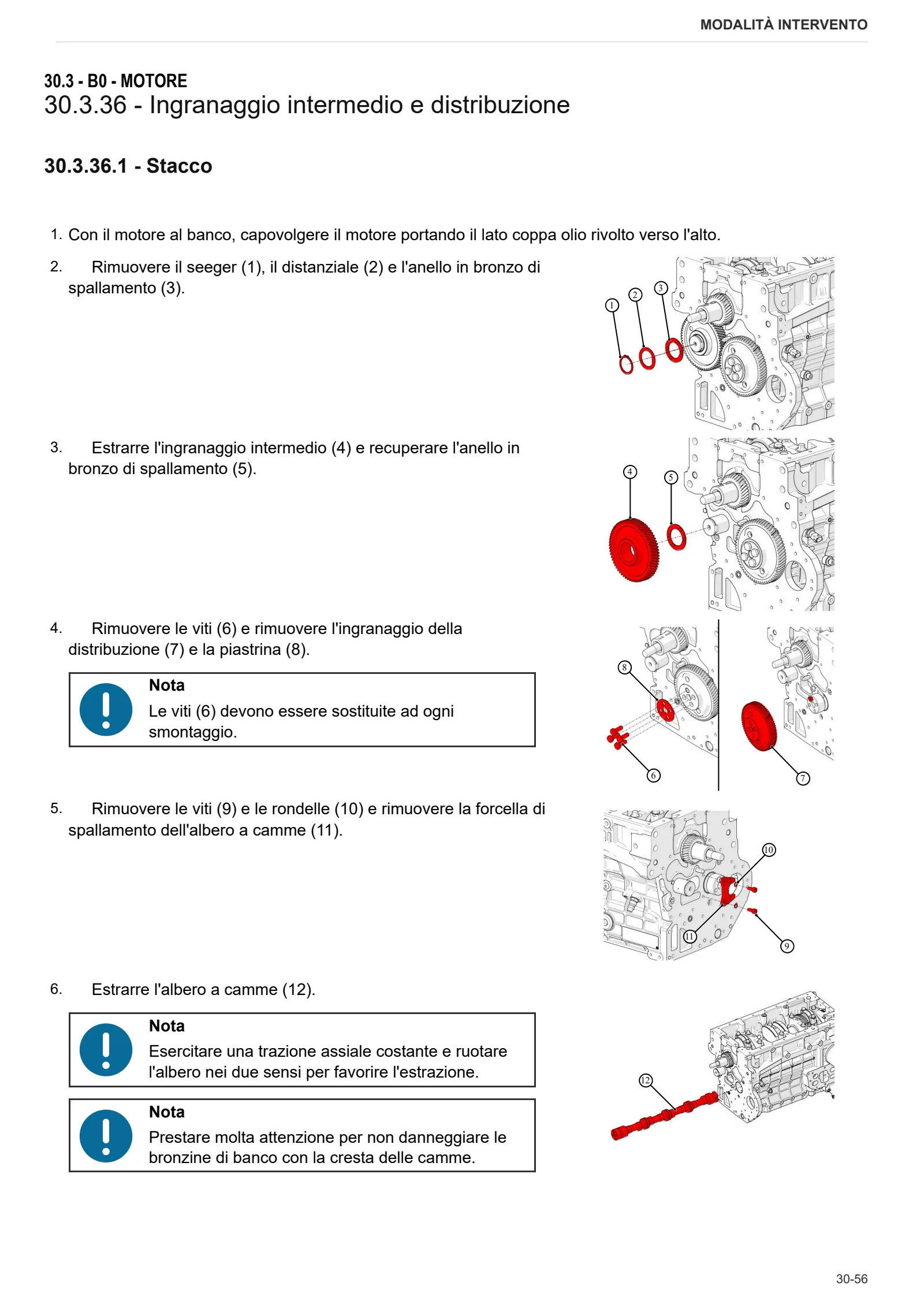

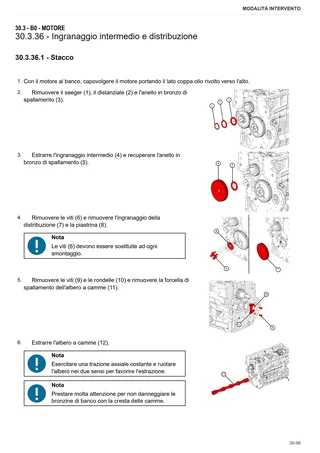

- Ingranaggio intermedio e distribuzione
- Disassemblaggio pistoni e bielle
- Albero motore
- Ugelli di raffreddamento
- Canne cilindro
- Registrazione gioco ingranaggio pompa olio
- Montaggio tensionatore automatico
- Allineamento pulegge pompa acqua e albero motore
C0 – Accessori motore
- Pompa alta pressione combustibile
- Staffe di supporto
- Registrazione gioco ingranaggi presa di forza
L0 – Impianto elettrico
- Cablaggio motore
- Sensore pressione di sovralimentazione e temperatura aria
- Cablaggio elettroiniettori
- Sensore temperatura liquido refrigerante
- Sensore giri albero motore
- Relè di preriscaldo
- Sensore di fase albero a camme
- Pressostato olio motore
- Sensore temperatura olio motore
- Sensore pressione e temperatura combustibile
- Sensore pressione combustibile
- Sensore presenza acqua nel combustibile
