Panoramica del documento
Documentazione digitale Manuale d'officina per il modello SAME 1000.6 WTIR Stage 1 della famiglia Tractor components – Engine – SLH Stage 1-2-3A. Lingua: italiano; 172 pagine.
Il relativo indice in italiano comprende 5 sezioni e 65 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Caratteristiche tecniche
- Modalità intervento
Dettagli del documento
- Marchio: SAME
- Famiglia: Tractor components – Engine – SLH Stage 1-2-3A
- Modello: 1000.6 WTIR Stage 1
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 172
- Dimensione del file: 37.89 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a SAME 1000.6 WTIR Stage 1.
Indice completo
Introduzione
- Introduzione – Motori
- Coppie di serraggio
Caratteristiche tecniche
Motore
- Identificazione del tipo motore e posizionamento matricola – Versione Europa
- Identificazione del tipo di motore e posizionamento matricola, versione EPA
- Dati tecnici monoblocco cilindri
- Dati tecnici albero motore
- Dati tecnici pistoni – Fasce – Versioni 120-135-150 CV
- Dati tecnici pistoni – Fasce – Versioni 160-180-200 CV
- Dati tecnici bielle – per pistoni senza galleria
- Dati tecnici bielle – per pistoni con galleria
- Dati tecnici albero a camme – anticipo statico 13°
- Dati tecnici albero a camme – anticipo statico 16°

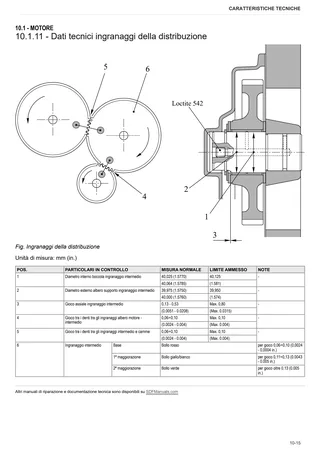

- Dati tecnici ingranaggi della distribuzione
- Dati tecnici e dimensione valvole – molle valvole
- Dati tecnici e dimensioni teste – guida valvole – sedi valvole
- Dati tecnici e dimensioni bilancieri – supporti bilancieri – punterie
- Pompe
- Identificazione del tipo di iniettore
- Dati tecnici iniettori
Modalità intervento
B0 – Motore
- Operazioni preliminari e finali
- Controlli finali del motore
- Controllo monoblocco
- Albero motore
- Controlli albero motore
- Controlli volano
- Sostituzione anello di tenuta posteriore albero motore
- Pistoni e canne cilindro
- Controllo pistoni e fasce elastiche
- Controllo canne cilindro
- Controllo bielle – spinotti – viti cappelli biella
- Albero a camme
- Controlli albero a camme
- Controlli ingranaggi della distribuzione
- Registrazione gioco ingranaggi distribuzione
- Fasatura della distribuzione
- Controllo valvole
- Controllo sedi valvola
- Controllo della tenuta delle valvole
- Registrazioni giochi valvole
- Controllo e sostituzione guide valvole
- Controllo bilancieri e relativi perni

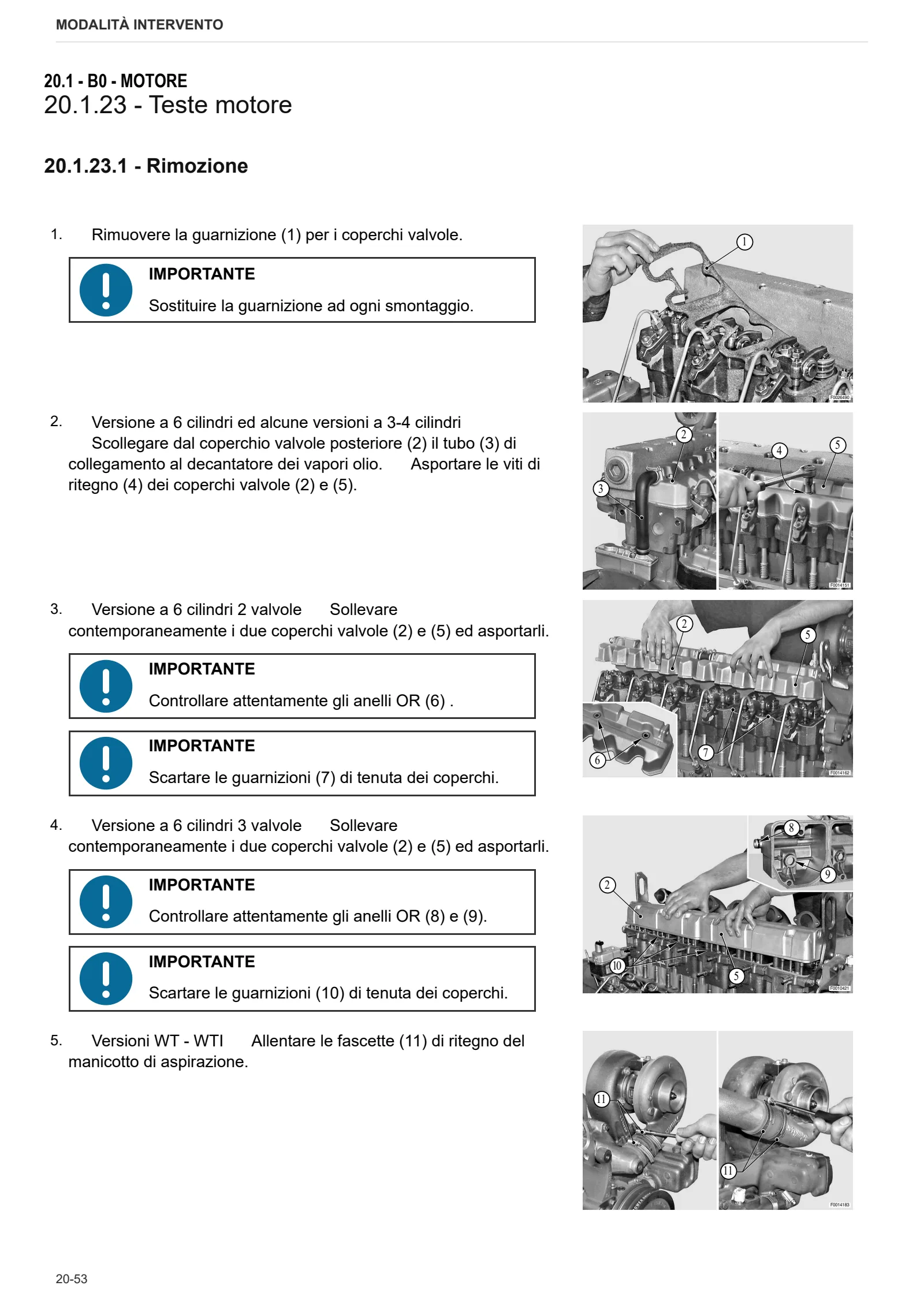

- Teste motore
- Disassemblaggio teste – Versione 2 valvole
- Disassemblaggio teste – Versione 3 valvole
- Controllo molle valvole
- Scambiatore di calore
- Disassemblaggio scambiatore di calore
- Pompa di lubrificazione
- Disassemblaggio pompa di lubrificazione
- Coppa olio
- Pompe d’iniezione, attuatore e alimentazione carburante
- Fasatura pompe d’iniezione
- Montaggio iniettori

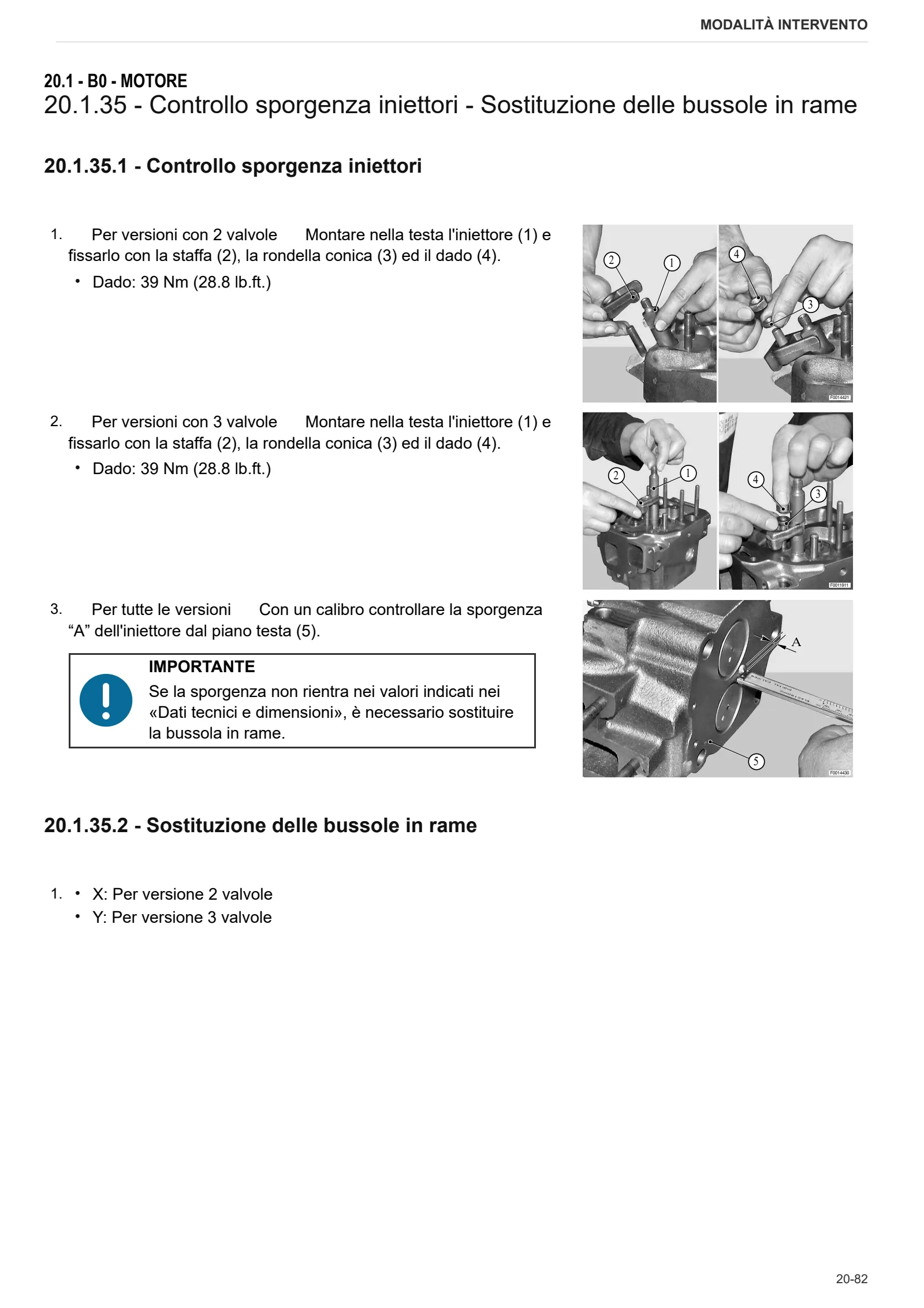

- Controllo sporgenza iniettori – Sostituzione delle bussole in rame
- Controllo degli iniettori
- Asta di comando pompe d’iniezione
- Revisione regolatore meccanico (standard e con L.D.A.)
- Revisione rinvio regolatore meccanico
- Regolazione attuatore elettronico
- Tabella dei dati di registrazione della potenza
- Rinvio di azionamento regolatore meccanico e supporto regolatore elettronico
- Pompa liquido di raffreddamento motore
- Valvola termostatica
- Controllo della valvola termostatica
- Condotti per il raffreddamento e aspirazione
