Prezentarea documentului
Manual de utilizare pentru SAME TIGER 50 Compact → M1THB102V0RS10001 din seria TIGER COMPACT. PDF digital în Română, 326 pagini.
Cuprinsul original include 69 secțiuni și 215 subiecte detaliate și oferă o imagine clară asupra sistemelor și procedurilor tratate în această ediție.
- IDENTIFICARE
- SIGURANȚA
- CUNOAȘTEREA TRACTORULUI
- UTILIZAREA TRACTORULUI
- ROȚILE
- LESTAREA
- INSTALAȚIA ELECTRICĂ
- OPERAȚII DE ÎNTREȚINERE
- DEPANAREA DEFECTELOR ȘI REZOLVAREA URGENȚELE
- DATE TEHNICE
Detalii despre document
- Marcă: SAME
- Serie: TIGER COMPACT
- Model: TIGER 50 Compact
- Număr de serie inițial: M1THB102V0RS10001
- Tipul documentului: Manual de utilizare
- Limbă: Română
- Pagini: 326
- Dimensiunea fișierului: 41.85 MiB
- Format: Descărcare PDF digitală
Compatibilitate
Înainte de cumpărare, verificați dacă modelul și numărul de serie inițial al utilajului corespund cu TIGER 50 Compact → M1THB102V0RS10001.
Cuprins complet
IDENTIFICARE
Identificarea tractorului (TIGER 46 Compact -> M1THB002V0RS10001)
- Modele şi numere de serie
- Notaţi datele tractorului dumneavoastră
- Comanda de piese de schimb şi echipament suplimentar
- Plăcuţe de identificare
Identificarea tractorului (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Modele şi numere de serie
- Notaţi datele tractorului dumneavoastră
- Comanda de piese de schimb şi echipament suplimentar
- Plăcuţe de identificare
- Schimbarea proprietarului tractorului.
Glosar
- Termeni tehnici utilizaţi în acest manual
- Acronime utilizate în acest manual
- Unităţi de măsură utilizate în acest manual şi factori de conversie
Garanţie
- Termeni şi condiţii de garanţie
- Excluderi de la garanţie
- Utilizarea prevăzută
- Condiţii care duc la anularea garanţiei
- Garanţie privind emisiile (doar pentru piaţa din America de Nord)
Pictogramele componentelor
- Pictograme utilizate în acest manual
SIGURANȚA
Prefață
- Manualul privind siguranţa operatorului
- Despre acest manual
- Responsabilităţi şi obligaţii
Informații importante privind siguranța
- Utilizarea corectă şi incorectă a tractorului
- Recunoaşterea pericolelor
- Indicaţii pentru persoanele care vin în contact cu tractorul
Indicații privind siguranța
- Zone de pericol
- Riscuri pe durata pregătirii tractorului
- Riscuri la deplasarea în câmp şi pe şosea
- Riscuri pe durata întreţinerii
- Utilizarea încărcătorului frontal
Dispozitive de siguranță și protecție
- Dispozitive de siguranţă
- Dispozitive de protecţie
- Lonjeronul de tip ROPS
Buna practică
- Bunele practici de lucru
Pictograme privind siguranţa
- Prezentarea pictogramelor de siguranţă
- Programe de siguranţă (TIGER 46 Compact -> M1THB002V0RS10001)
- Programe de siguranţă (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
Pericole pentru mediul înconjurător
- Pericole asociate cu mediul în care se desfăşoară activitatea
- Pericole la tractor
CUNOAȘTEREA TRACTORULUI
Vederi ale tractorului
- Vederi exterioare ale tractorului
- Vederi interioare
Suirea în vehicul
- Accesul la scaunul şoferului
Cabina
- Structură de protecţie a operatorului
- Buzunarul de documente pentru manualul de utilizare
Instrumente și comenzi
- Consola din faţă
- Tabloul de bord

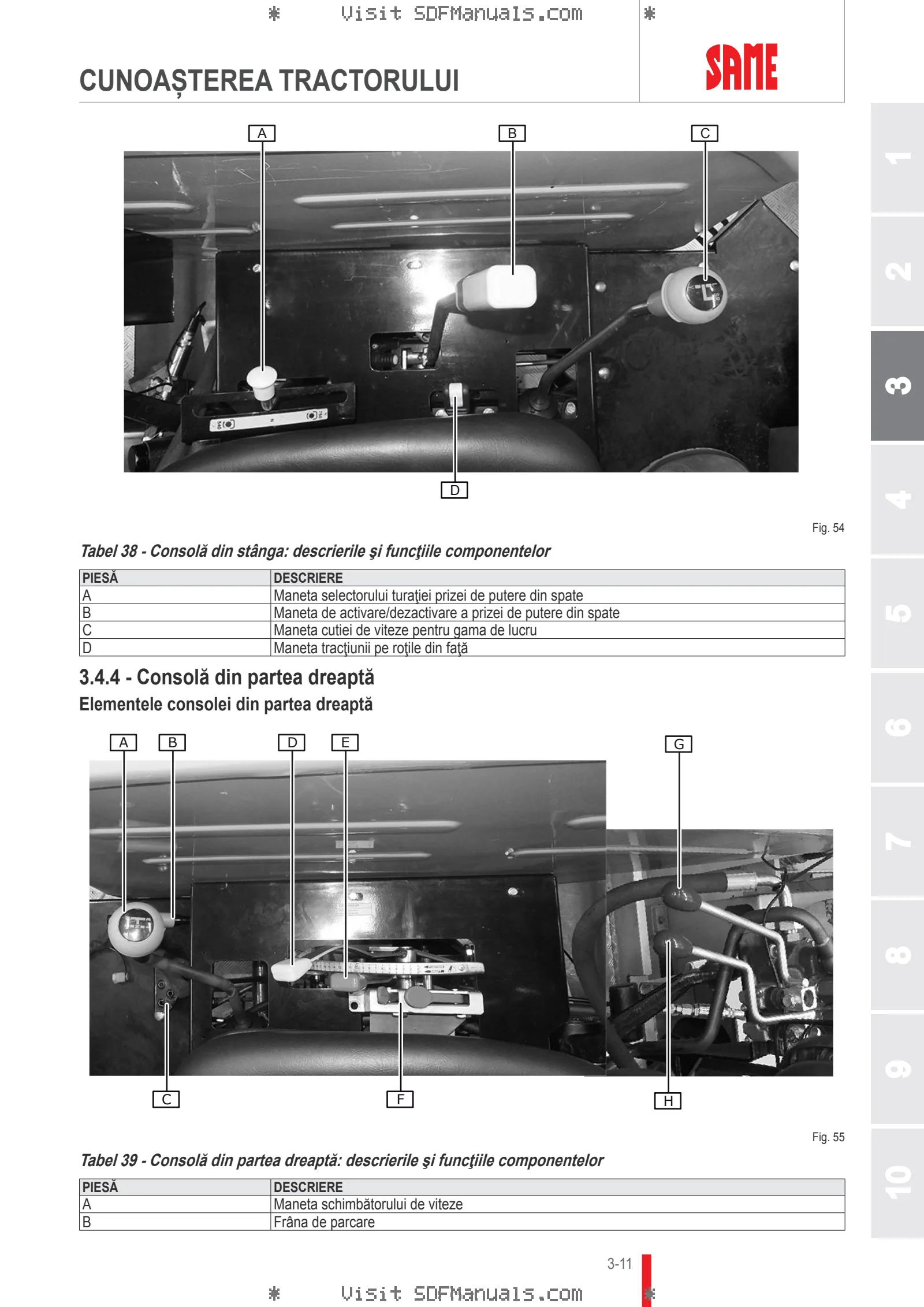

- Consola de pe partea stângă
- Consolă din partea dreaptă
UTILIZAREA TRACTORULUI
Suirea în vehicul
- Intrarea şi coborârea din cabina tractorului
Reglajele inițiale
- Cadru de protecţie la rostogolire
- Reglarea volanului
- Scaunul operatorului
- Reglarea scaunului operatorului
- Reglarea scaunului operatorului
- Cuplarea şi decuplarea centurii de siguranţă a operatorului
- Reglarea manuală a oglinzilor retrovizoare
Comenzi utilizate în mod obișnuit
- Maneta inversorului mecanic
- Semnalizatoare de direcţie, comutator pentru claxon şi lumini de drum
- Ambreiaj
- Acceleraţii
- Frâne
- Frână de parcare/de urgenţă
Parcarea vehiculului
- Parcarea tractorului în condiţii de siguranţă
- Imobilizarea tractorului cu cale pentru roţi
Motorul
- Recomandări pentru primele 50 ore de funcționare
- Carburanţi şi aditivi
- Realimentarea cu carburant
- Pornirea şi oprirea tractorului
Transmisia
- Prezentarea transmisiei
- Comenzile şi lămpile indicatoare ale transmisiei
- Selectarea gamei de lucru, a treptei şi a direcţiei de deplasare
- Conducerea tractorului
- Tracţiunea pe roţile din faţă şi sistemele de blocare a diferenţialului
Priză de putere
- Configuraţiile prizei de putere
- Cuplarea şi decuplarea uneltelor acţionate de priza de putere
Priza de putere spate
- Descrierea prizei de puBtere din spate şi configuraţii
- Comenzile şi lămpile indicatoare ale prizei de putere din spate
- Comandarea prizei de putere din spate
Ridicătoare
- Configuraţiile ridicătorului
Ridicătorul spate
- Ridicătorul posterior
- Comenzi mecanice ridicător posterior
- Setarea modului de funcţionare a ridicătorului posterior mecanic
- Acţionarea ridicătorului posterior comandat mecanic
- Sistemul de prindere în 3 puncte din spate
- Reglarea sistemului de prindere în 3 puncte
- Cuplarea şi decuplarea uneltelor la/de la sistemul de prindere în 3 puncte
Sistemul hidraulic
- Configuraţiile distribuitorului hidraulic
- Modurile de acţionare a distribuitorului hidraulic
- Comenzile şi lămpile indicatoare ale distribuitoarelor hidraulice
- Conectarea/deconectarea uneltelor la/de la distribuitoarele hidraulice
- Acţionarea distribuitoarelor hidraulice
- Exemplu de utilizare a unui plug reversibil
- Exemplu de acţionare a unui motor hidraulic
- Exemplu de acţionare a remorcii cu basculare
Remorcarea
- Dispozitive de remorcare

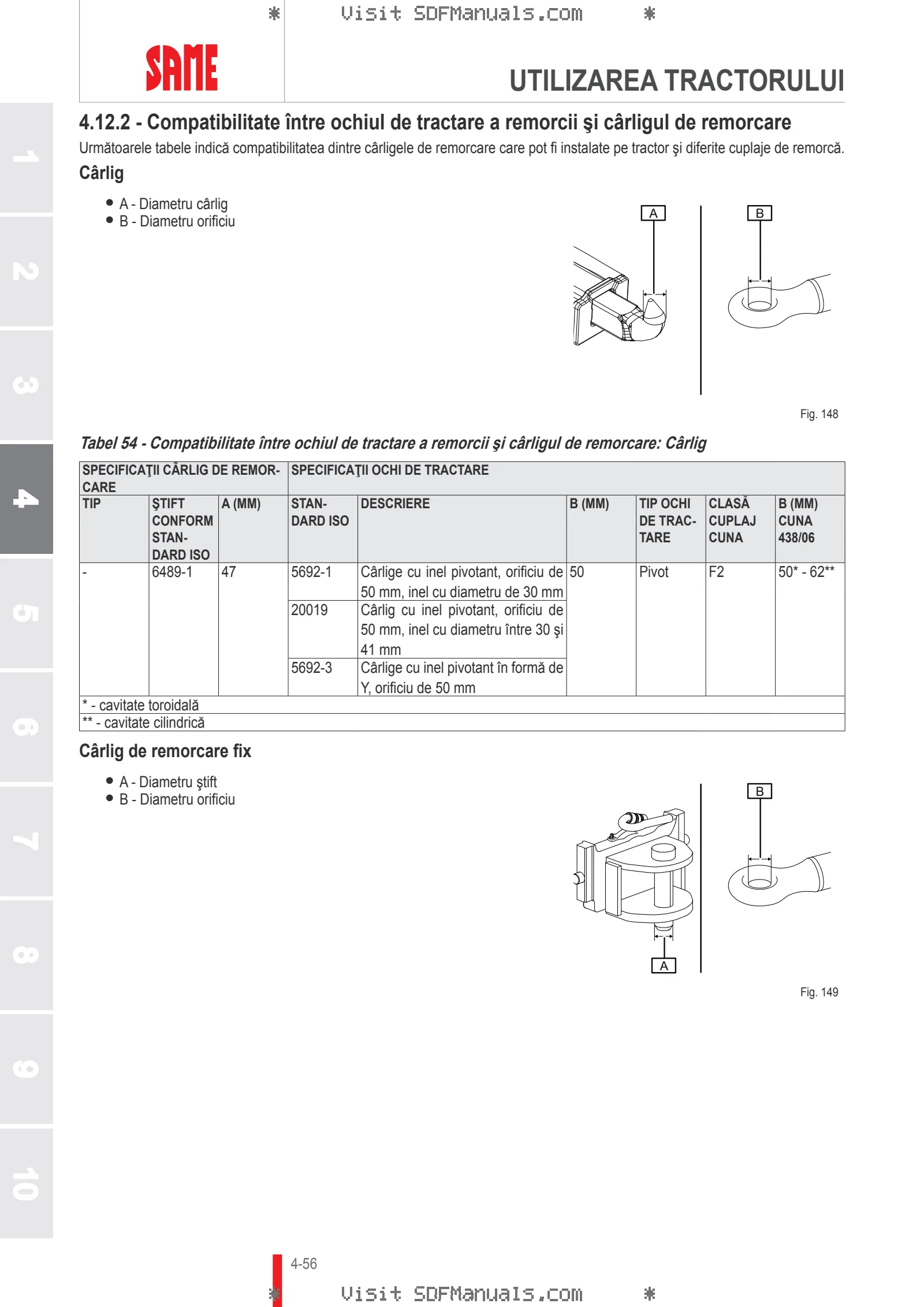

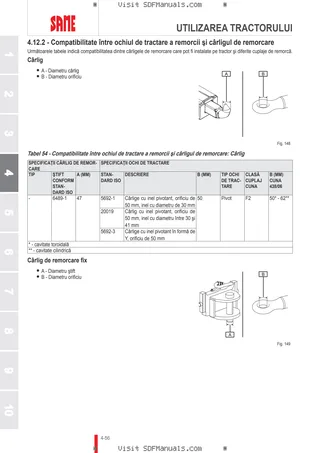

- Compatibilitate între ochiul de tractare a remorcii şi cârligul de remorcare
- Caracteristicile tehnice ale cârligelor de remorcare
Dispozitive de tractare
- Reglarea înălţimii cârligelor de remorcare
- Bară de tracţiune
- Cârlig de remorcare cu ştift de blocare
ROȚILE
Anvelope
- Informaţii de bază despre pneuri
- Pene de pneu şi schimbarea acestora
- Cuplurile de strângere a şuruburilor/piuliţelor roţilor
- Reglarea unghiului de virare
- Reglarea unghiului de virare pentru punţile cu patru şuruburi de limitare
- Reglarea unghiului de virare pentru punţi cu două şuruburi de limitare
- Combinaţii de pneuri faţă/spate
- Presiune de umflare, indice de sarcină şi indice de viteză pneuri
- Capacităţi portante ale pneurilor radiale şi indici de viteză
- Capacităţi portante ale pneurilor convenţionale/diagonale şi indici de viteză
Reglaje
- Calcularea avansului mecanic
- Lăţimea punţii
- Reglaţi ecartamentul (roţi cu ecartament variabil)
- Reglare la ecartament (roţile din faţă cu jante fixe şi roţile din spate cu ecartament variabil)
- Reglarea ecartamentelor (tractoare cu tracţiune pe două roţi, cu roţi cu ecartament variabil)
LESTAREA
Stabilitatea
- Cântărirea tractorului
- Combinaţie tractor – unealtă
Lestarea
- Balastul
- Suport pentru balast
- Greutăţi de balast tip valiză
- Discuri metalice pentru roţi
- Balast lichid pentru pneuri
INSTALAȚIA ELECTRICĂ
- Prezentarea sistemului electric
Bateria
- Bateria
Siguranțele fuzibile
- Siguranţe şi relee
Lumini

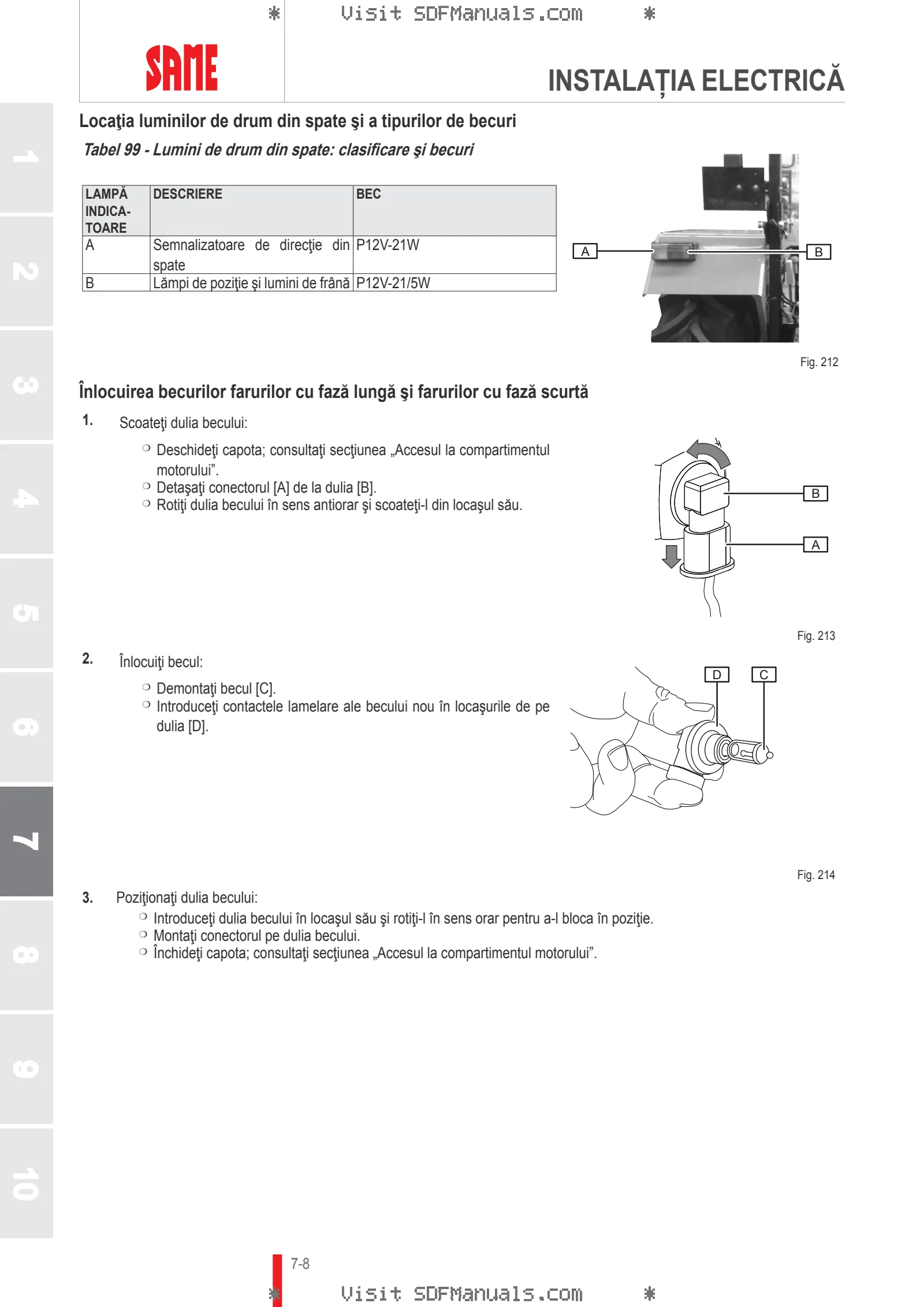

- Înlocuirea becurilor luminilor de drum
- Reglaţi farurile pentru deplasarea pe drum
- Înlocuirea becurilor luminilor de lucru
Alte echipamente
- Instalarea de componente şi/sau echipamente electronice
- Porturi/prize electrice
OPERAȚII DE ÎNTREȚINERE
Avertismente privind întreţinerea
- Întreţinerea în siguranţă
Spălarea tractorului şi uneltelor
- Avertismente
- Pericole şi dispozitive de protecţie
- Echipament necesar
- Condiţii de începere
- Spălarea exteriorului tractorului
- Spălarea interiorului cabinei
Accesul la compartimentul motorului
- Avertismente
- Pericole şi dispozitive de protecţie
- Condiţii de începere
- Prezentare generală a procedurilor
- Deschideţi şi închideţi capota
Trusă de scule
- Scoateţi trusa de scule
Depozitarea tractorului
- Prezentare generală a procedurilor
- Operaţii înainte de o perioadă lungă de neutilizare
- Operaţii după o perioadă lungă de neutilizare
Scoaterea din funcţiune şi casarea tractorului cu secerătoare pentru furaje şi eliminarea materialelor de ambalare
- Scoaterea din uz a tractorului
- Eliminarea tractorului
- Eliminarea ca deşeuri a materialelor de ambalare
Lichide și lubrifianți
- Lichide – Lubrifianţi şi volume de umplere
- Lichid de răcire
Intervale
- Serviciu de întreţinere
- Tabelul de întreținere – primul service
- Tabelul de întreținere
Tractorul
- Inspecţia generală a tractorului
- Lubrifiere şi ungere
- Contactați un centru de service autorizat
Motorul
- Verificaţi şi completaţi nivelul uleiului de motor (TIGER 46 Compact -> M1THB002V0RS10001)
- Verificaţi nivelul şi adăugaţi lichid de răcire (TIGER 46 Compact -> M1THB002V0RS10001)
- Schimbaţi uleiul de motor (TIGER 46 Compact -> M1THB002V0RS10001)
- Înlocuirea filtrului de ulei de motor (TIGER 46 Compact -> M1THB002V0RS10001)
- Schimbarea lichidului de răcire a motorului (TIGER 46 Compact -> M1THB002V0RS10001)
- Curăţarea radiatoarelor (TIGER 46 Compact -> M1THB002V0RS10001)
- Verificaţi şi completaţi nivelul uleiului de motor (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Verificaţi nivelul şi adăugaţi lichid de răcire (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Schimbaţi uleiul de motor (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Înlocuirea filtrului de ulei de motor (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Schimbarea lichidului de răcire a motorului (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Curăţarea radiatoarelor (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
Accesorii motor
- Înlocuirea cartuşelor filtrului de aer al motorului
- Evacuarea apei şi a sedimentelor din filtrul de carburant şi din prefiltru (TIGER 46 Compact -> M1THB002V0RS10001)

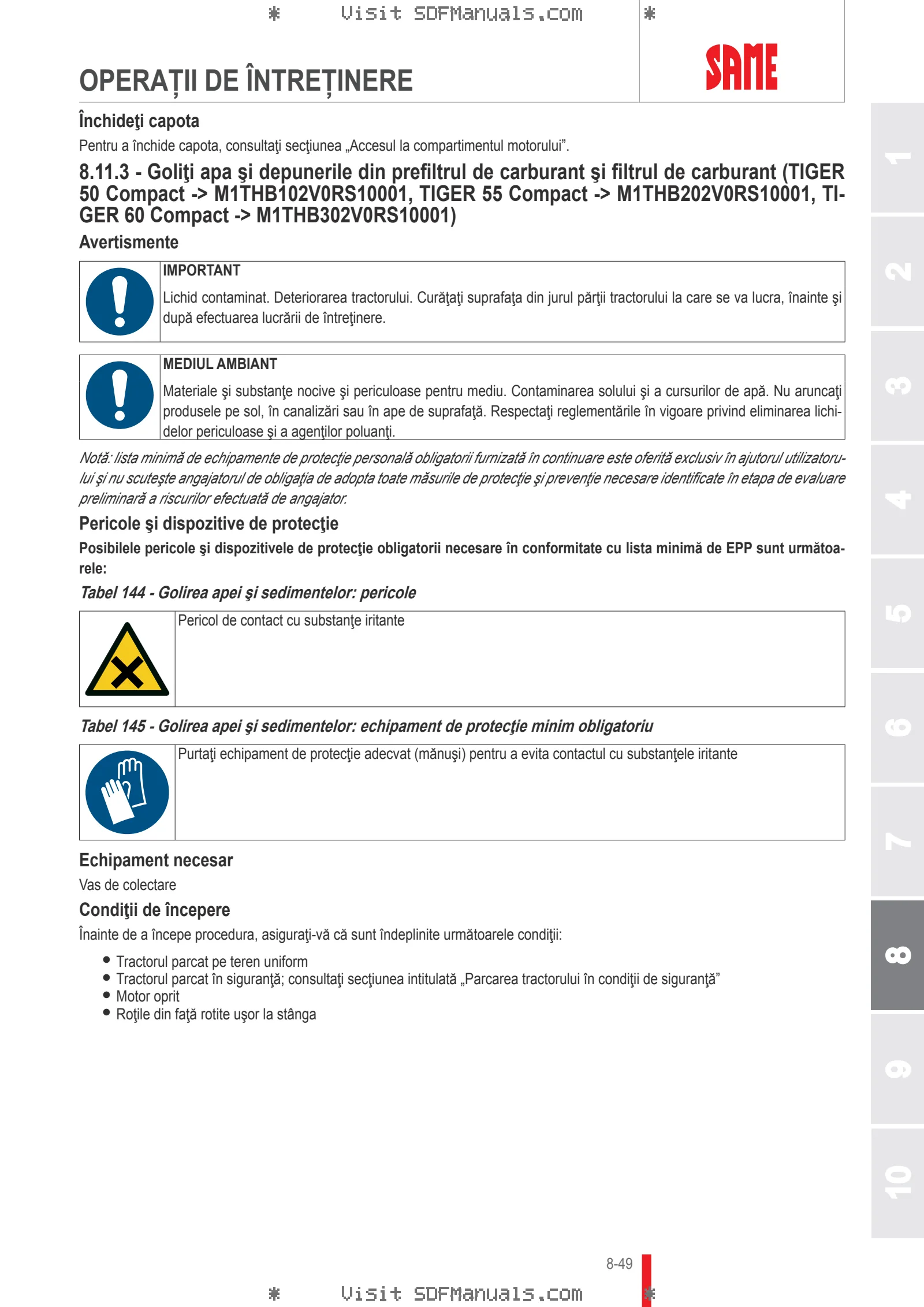

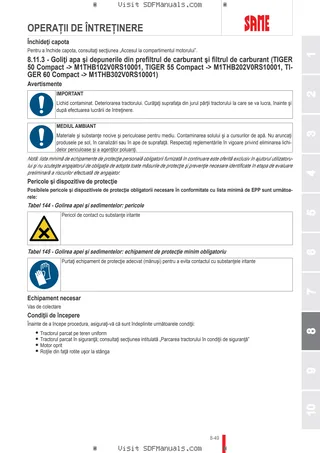

- Goliţi apa şi depunerile din prefiltrul de carburant şi filtrul de carburant (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
- Înlocuirea filtrelor de carburant
- Purjaţi aerul din circuitul de carburant (TIGER 46 Compact -> M1THB002V0RS10001)
- Purjaţi aerul din circuitul de carburant (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
Transmisia
- Verificarea şi completarea uleiului de transmisie
- Înlocuiţi filtrul şi uleiul de transmisie (TIGER 46 Compact -> M1THB002V0RS10001)
- Înlocuiţi filtrul şi uleiul de transmisie (TIGER 50 Compact -> M1THB102V0RS10001, TIGER 55 Compact -> M1THB202V0RS10001, TIGER 60 Compact -> M1THB302V0RS10001)
Puntea față
- Verificarea şi completarea nivelului de ulei al punţii faţă
- Verificaţi starea de uzură a apărătoarelor sistemului de direcţie
- Înlocuiţi uleiul din butucul roţii din faţă (tracţiune pe două roţi)
- Înlocuirea uleiului din puntea din faţă şi din transmisiile finale (4×4)
- Verificarea şi completarea nivelului de ulei din puntea din faţă DANA
- Schimbarea uleiului de la puntea din faţă DANA
Sistemele hidraulic și pneumatic
- Verificarea conductelor de ulei
- Verificarea pedalelor de frână
Sistemul electric
- Verificaţi nivelul şi adăugaţi electrolit în baterie
Roți
- Verificarea roţilor şi pneurilor
Balastul și cârligele de remorcare
- Întreţinerea dispozitivelor de remorcare
- Verificaţi greutăţile de balast
DEPANAREA DEFECTELOR ȘI REZOLVAREA URGENȚELE
Diagnosticarea defectelor
- Introducere în depanare
- Depanarea întregului tractor
- Depanarea motorului
- Depanarea transmisiei
- Depanarea prizei de putere
- Depanarea ridicătorului
- Depanarea frânelor
- Depanarea sistemului hidraulic
- Depanarea distribuitorului
- Depanarea sistemului electric
Urgențe
- Tipuri de urgenţe
- Pornirea de urgenţă
- Tractarea tractorului în caz de avarie
- Dispozitiv frontal de remorcare în caz de urgenţă
- Transportarea unui vehicul defect
- Ridicaţi tractorul
DATE TEHNICE
- Date tehnice
- Zgomot
- Vibraţii în funcţie de poziţia operatorului
- Masă tractabilă maximă
Balasturi – Date tehnice
- Balasturi disponibile
- Dimensiunile şi greutăţile tractorului
Viteza tractorului
- Viteza tractorului
- Tabel de conversie a vitezelor
Scheme de cuplare a uneltelor ()
- Considerente tehnice pentru ataşarea uneltelor la tractor
- Orificii pentru atașarea uneltei pentru tractoare cu punte față SDF
