Prezentarea documentului
Manual de utilizare pentru SAME Tiger 50 → 70001 din seria TIGER (STAGE 3A). PDF digital în Română, 304 pagini.
Cuprinsul original include 65 secțiuni și 218 subiecte detaliate și oferă o imagine clară asupra sistemelor și procedurilor tratate în această ediție.
- Prefață
- IDENTIFICARE
- SIGURANȚA
- CUNOAȘTEREA TRACTORULUI
- UTILIZAREA TRACTORULUI
- DEPOZITAREA TRACTORULUI
- OPERAȚII DE ÎNTREȚINERE
- DIAGNOSTICAREA DEFECTELOR
- ROȚILE
- INSTALAȚIA ELECTRICĂ
- DATE TEHNICE
Detalii despre document
- Marcă: SAME
- Serie: TIGER (STAGE 3A)
- Model: Tiger 50
- Număr de serie inițial: 70001
- Tipul documentului: Manual de utilizare
- Limbă: Română
- Pagini: 304
- Dimensiunea fișierului: 24.52 MiB
- Format: Descărcare PDF digitală
Compatibilitate
Înainte de cumpărare, verificați dacă modelul și numărul de serie inițial al utilajului corespund cu Tiger 50 → 70001.
Cuprins complet
Prefață
Important
- Avertizare
- Predarea tractorului către client
- Către proprietarul noului tractor
IDENTIFICARE
- Lista numerelor de serie ale modelelor
Plăcuţe de identificare
- Plăcuţele de identificare a tractorului
- Numărul de serie al tractorului
- Numărul de înmatriculare al motorului
- Plăcuţa de identificare a motorului
- Eticheta de identificare a dispozitivelor de protecţie
- Piesele de schimb originale
- Schimbarea proprietarului tractorului.
Glosar
- Termeni tehnici utilizaţi în acest manual
- Acronime utilizate în acest manual
- Unităţi de măsură utilizate în acest manual şi factori de conversie
Garanţie
- Termeni şi condiţii de garanţie
- Excluderi de la garanţie
- Utilizarea prevăzută
- Condiţii care duc la anularea garanţiei
SIGURANȚA
- Introducere
Sfaturi practice privind procedurile de lucru în siguranță
- Protejați mediul
- Reguli generale de siguranţă
Prevenirea accidentelor și siguranța personală
- Îmbrăcămintea și echipamentul de protecție
- Expunerea la zgomot
- Urcarea și coborârea în/din tractor
- Parcarea tractorului
- Curățarea tractorului
Operația
- Verificarea indicatoarelor luminoase
- Fluidele pentru pornire
- Echipamentul auxiliar
- Remorcarea în siguranță
- Deplasarea pe drumurile publice
- Răsturnarea
Structura de protecție și centura de siguranță
- Structura de protecție la rostogolire (ROPS)
- Centura de siguranță
- Efectuarea în siguranță a reparațiilor și a întreținerii
- Oprirea de urgență
Anunțuri cu avertizări privind siguranța
- Autocolante cu avertizări privind siguranța
CUNOAȘTEREA TRACTORULUI
Vederi externe ale tractorului
- Vederi externe ale tractorului
Așezarea în poziția de condus
- Accesul la poziția de condus
Scaunul operatorului
- Scaunele operatorului
- Scaunul CMVR
- Scaunul KAB XH2
- Scaunul GRAMMER MSG83/721 cu suspensie mecanică și tapițerie din PVC
- Scaunele pentru pasageri
- Centura de siguranță
Oglinzi retrovizoare
- Oglinzile retrovizoare exterioare
Instrumente și comenzi ale tractorului
- Instrumente și comenzi ale tractorului
- Tabloul de bord
- Comutatoarele de pe consolă
- Consolă din partea dreaptă
- Structura de protecție și centura de siguranță
- Triunghi reflectorizant de presemnalizare
- Buzunarul de documente pentru manualul de utilizare

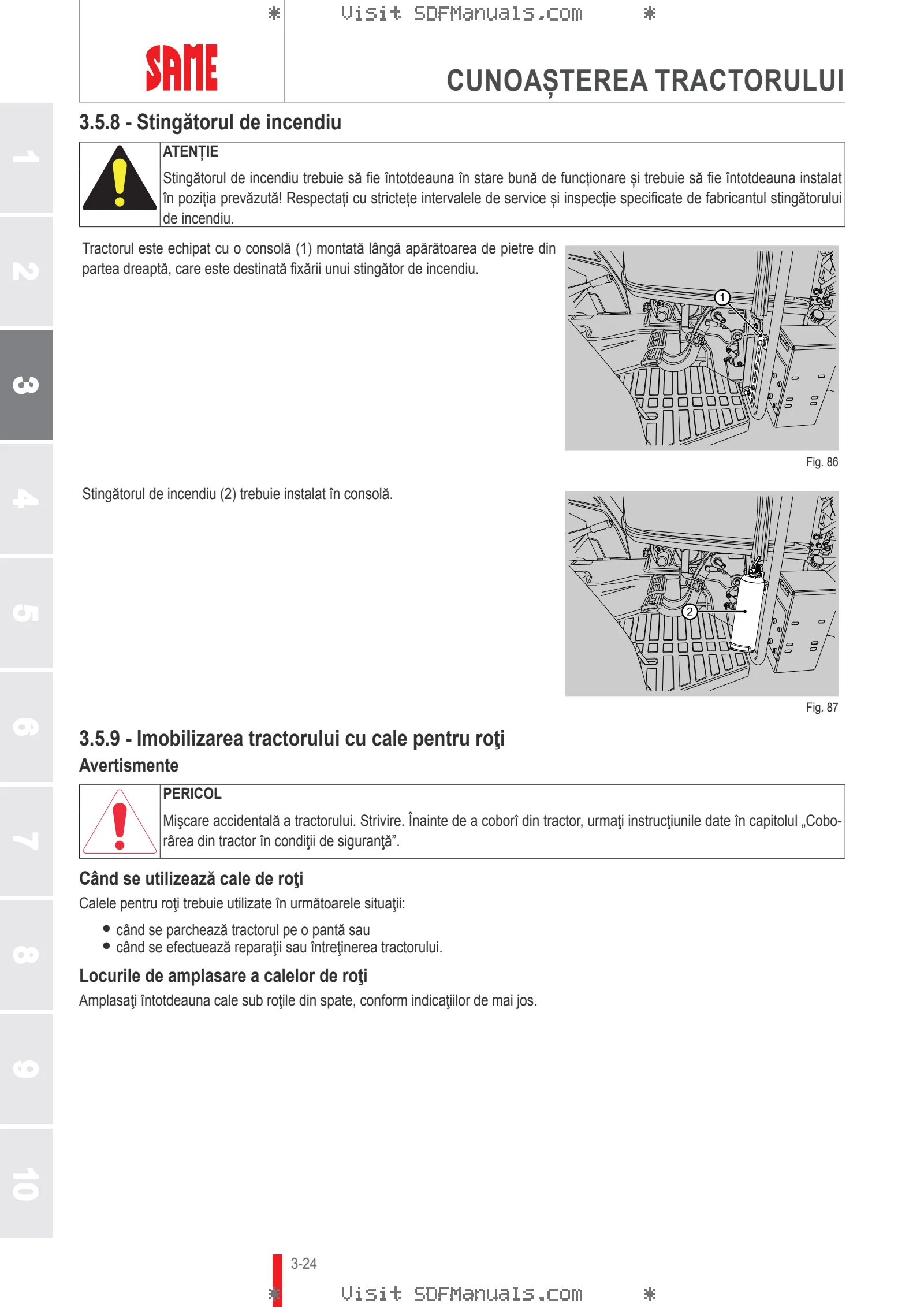

- Stingătorul de incendiu
- Imobilizarea tractorului cu cale pentru roţi
- Cutia de scule
Alte comenzi
- Pedala
- Pedala de ambreiaj
- Pedala de frână
- Maneta frânei de parcare
- Pedala de accelerație
- Maneta de accelerație mecanică
- Comenzile transmisiei
UTILIZAREA TRACTORULUI
Introducere
- Recomandări pentru primele 50 ore de funcționare
Pornirea – Oprirea motorului
- Porniți motorul
- Oprirea motorului
- Parcarea tractorului în condiţii de siguranţă
- Părăsirea tractorului în siguranţă cu o remorcă cuplată
- Supraalimentarea folosind turbocompresorul
Transmisia
- Transmisia
Tracțiunea pe toate roțile (4×4) – blocarea diferențialului
- Cuplarea tracțiunii față
- Mecanismul de blocare a diferențialului față și spate
Frânare
- Frânele, supapa „FRÂNE SEPARATE”
Priza de putere spate
- Priza de putere spate
- Cuplarea şi decuplarea uneltelor acţionate de priza de putere
Ridicătorul hidraulic spate
- Ridicătorul hidraulic
- Ridicător posterior cu comandă mecanică „LOAD SENSING”
Atelajul în 3 puncte
- Atelajul în 3 puncte
- Cuplarea şi decuplarea uneltelor la/de la sistemul de prindere în 3 puncte
Sistemul hidraulic
- Sistemul hidraulic
- Distribuitorul cu comandă de la distanță
- Tipuri de distribuitoare cu comandă de la distanță
- Comenzile de la distanță ale distribuitoarelor
- Corespondența dintre manetele de comandă și racordurile hidraulice de serviciu din spate
- Funcționarea distribuitorului cu comandă de la distanță
Dispozitive de tractare
- Dispozitive de remorcare
- Compatibilitate între ochiul de tractare a remorcii şi cârligul de remorcare
- Caracteristicile tehnice ale cârligelor de remorcare

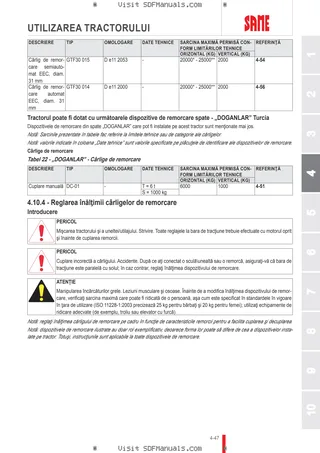

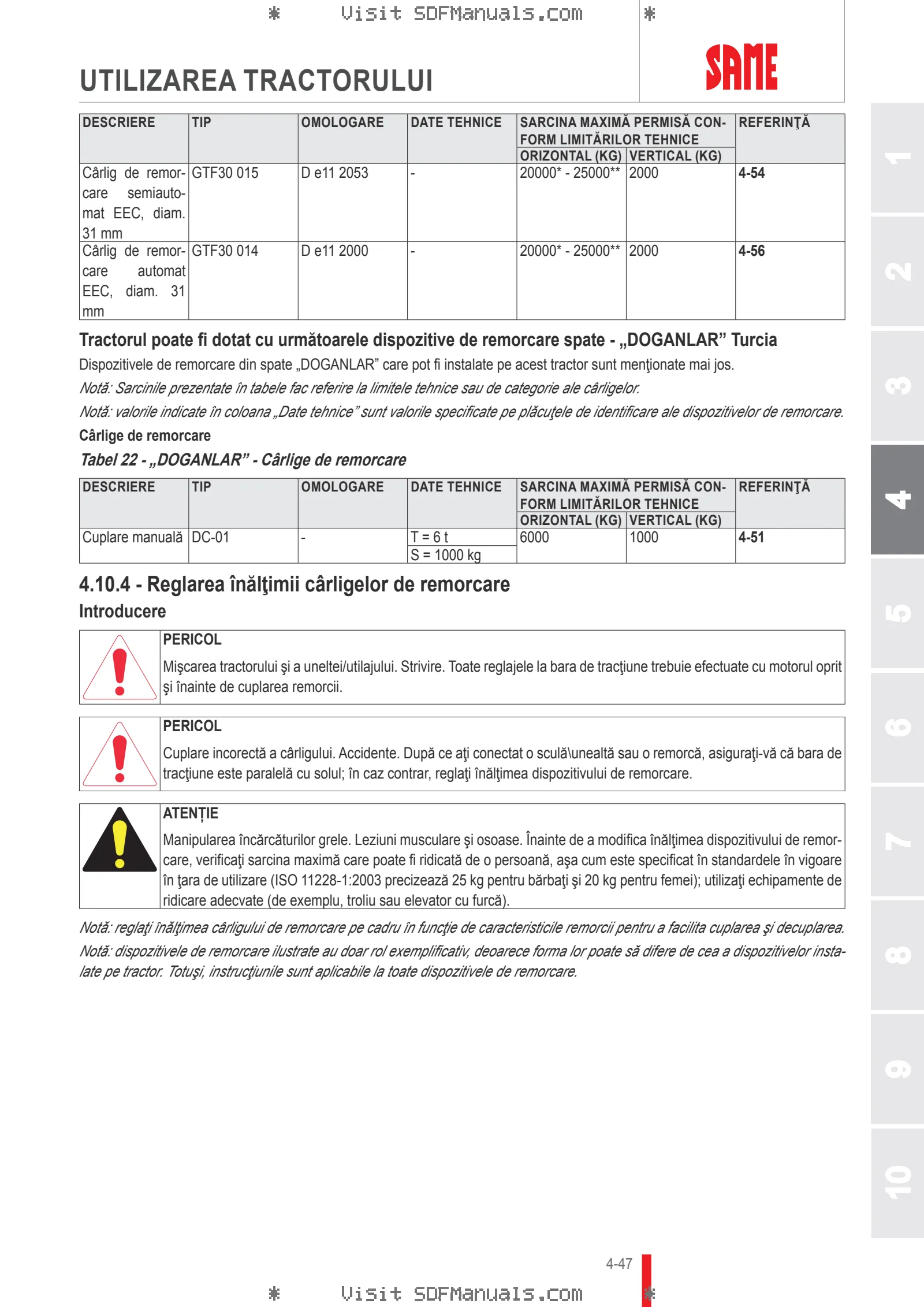

- Reglarea înălţimii cârligelor de remorcare
- Bară de tracţiune
- Cadrul de sprijin al cuplei
- Cârlig de remorcare cu ştift de blocare
- Cârlig de remorcare cu zăvor de siguranţă
- Cârlig de remorcare semiautomat
- Dispozitiv de remorcare automat
- Cadrul Piton Fix sau cu cârlig de remorcare cu bilă
DEPOZITAREA TRACTORULUI
Depozitarea tractorului
- Prezentare generală a procedurilor
- Operaţii înainte de o perioadă lungă de neutilizare
- Operaţii după o perioadă lungă de neutilizare
OPERAȚII DE ÎNTREȚINERE
Avertismente privind întreţinerea
- Întreţinerea în siguranţă
Spălarea tractorului şi a uneltelor
- Avertismente
- Pericole şi dispozitive de protecţie
- Echipament necesar
- Condiţii de începere
- Spălarea exteriorului tractorului
- Spălarea interiorului cabinei
Scoaterea din uz şi eliminarea tractorului
- Scoaterea din uz a tractorului
- Eliminarea tractorului
- Lichide – Lubrifianţi şi volume de umplere
Lichid de răcire
- Avertismente
- Compoziţie
- Proprietăţi
- Specificaţii
- Caracteristici
- Contactați un centru de service autorizat
- Intervale de service
- Tabelul de întreținere – primul service
- Tabelul de întreținere
Accesul la compartimentul motorului
- Accesul la compartimentul motorului
Întreținerea zilnică
- Inspectarea generală a tractorului
- Verificarea nivelului uleiului de motor
- Verificarea nivelului lichidului de răcire
- Verificarea nivelul de combustibil
- Purjarea circuitului de combustibil
Întreținerea la fiecare 50 ore de lucru
- Gresarea punții spate
- Ungerea sistemul de pivotare al punții față cu 2×4
- Ungerea punţii faţă pentru tractoarele cu tracţiune integrală
- Ungerea atelajului în 3 puncte
- Verificați nivelul uleiului de transmisie
- Verificarea nivelului uleiului de frână din rezervor
- Verificarea conductelor de ulei
- Verificarea roţilor şi pneurilor
- Întreţinerea dispozitivelor de remorcare
- Verificaţi greutăţile de balast
Întreținerea la 100 ore de lucru (primul service)
- Verificarea gradului de întindere a curelei de transmisie a motorului
- Schimbarea uleiului de motor
- Schimbarea cartușului filtrului de ulei de motor
- Verificarea și curățarea radiatorului
- Schimbarea filtrului de combustibil
- Schimbarea filtrului uleiului de transmisie

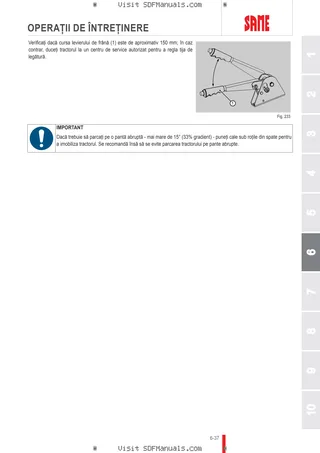

- Verificați levierul frânei de parcare
Întreținerea la fiecare 300 ore de lucru
- Verificarea nivelului uleiului din puntea față (4×4)
- Reglajul pedalei de ambreiaj
- Verificarea nivelului uleiului din caseta de direcție
- Purjarea sistemului de frânare hidraulic
- Verificarea bateriei
Întreținerea la fiecare 600 ore de lucru
- Verificarea structurii de protecție și a centurii de siguranță
Întreținerea la fiecare 1200 ore de lucru sau cel puțin o dată pe an
- Curățarea filtrului de aer al motorului = Schimbarea elementului filtrului
- Schimbarea uleiului din diferențial, din transmisia planetară și din transmisiile finale (tracțiune pe toate roțile)
- Rulmenți butuc roată față (2×4)
- Schimbarea uleiului de transmisie
Întreținerea la fiecare 1200 ore de lucru sau cel puțin o dată la doi ani
- Schimbarea lichidului de răcire și spălarea circuitului
DIAGNOSTICAREA DEFECTELOR
- Introducere în depanare
- Depanarea întregului tractor
- Depanarea motorului
- Depanarea transmisiei
- Depanarea prizei de putere
- Depanarea ridicătorului
- Depanarea frânelor
- Depanarea sistemului hidraulic
- Depanarea distribuitorului
- Depanarea sistemului electric
- Tipuri de urgenţe
Remorcarea unui vehicul defect
- Avertismente
- Recomandări generale pentru remorcarea unui tractor defect
- Pregătirea tractorului pentru remorcare
Dispozitiv frontal de remorcare în caz de urgenţă
- Avertismente
- Pericole şi dispozitive de protecţie
- Cuplarea şi decuplarea
Transportarea unui vehicul defect
- Avertismente
- Caracteristicile vehiculului care trebuie utilizat pentru a transporta tractorul defect
- Măsuri de precauţie pentru încărcarea în siguranţă a tractorului
- Măsuri de precauţie pentru transportarea în siguranţă a tractorului
Ridicaţi tractorul
- Avertismente
- Metode de ridicare
- Ridicarea completă a tractorului
- Ridicarea unui pneu
- Ridicarea părţii din faţă sau din spate a tractorului
- Ridicarea părţii din faţă a tractorului pentru a regla unghiul de virare şi cursa suspensiei punţii
ROȚILE
Introducere
- Informaţii de bază despre pneuri
- Pene de pneu şi schimbarea acestora
- Cuplurile de strângere a şuruburilor/piuliţelor roţilor
- Reglarea unghiului de virare
- Reglarea unghiului de virare pentru punţile cu patru şuruburi de limitare
- Reglarea unghiului de virare pentru punţi cu două şuruburi de limitare
- Calcularea avansului mecanic
Combinații de anvelope

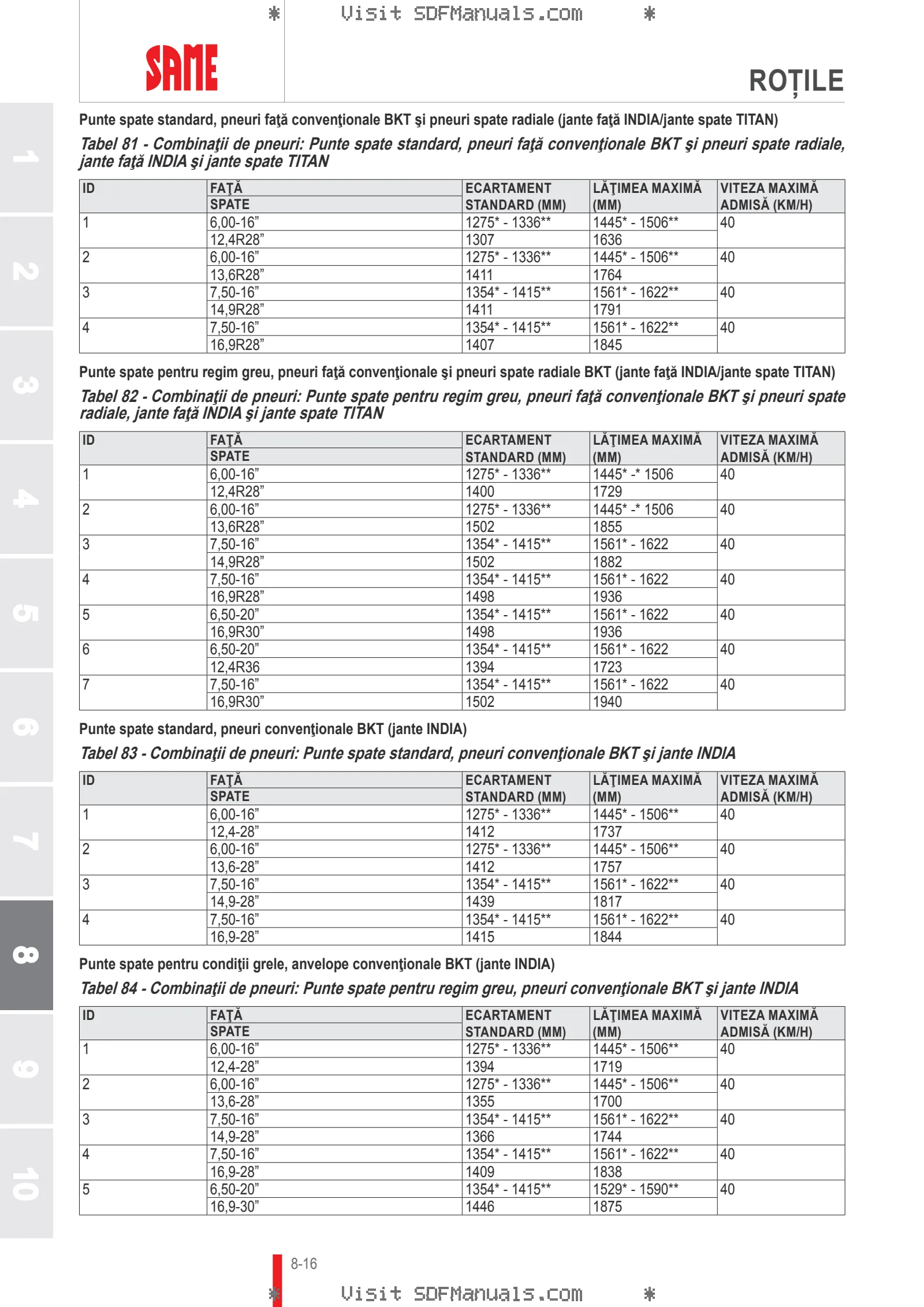

- Combinaţii de pneuri faţă/spate
- Presiune de umflare, indice de sarcină şi indice de viteză pneuri
- Capacităţi portante ale pneurilor radiale şi indici de viteză
- Capacităţi portante ale pneurilor convenţionale/diagonale şi indici de viteză
Calcularea ecartamentului roților
- Lăţimea punţii
- Reglarea ecartamentelor
- Reglarea ecartamentelor (tractoare cu tracţiune pe două roţi)
Lestarea
- Cântărirea tractorului
- Combinaţie tractor – unealtă
- Balastul
- Suport pentru balast
- Placă intermediară
- Greutăţi de balast tip valiză
- Balast monobloc
- Discuri metalice pentru roţi
- Balast lichid pentru pneuri
INSTALAȚIA ELECTRICĂ
- Prezentarea sistemului electric
Bateria
- Bateria
Cutia cu siguranțe din cabină
- Cutia cu siguranțe
- Semnificația simbolurilor siguranțelor fuzibile și ale releelor
Luminile utilizate pe șosea
- Luminile utilizate pe șosea
- Reglarea farurilor
Lumini de lucru
- Lumini de lucru
Accesorii
- Instalarea de componente şi/sau echipamente electronice
- Prizele de curent
DATE TEHNICE
- Declarația de conformitate
Datele tehnice ale tractorului
- Date tehnice principale
- Caracteristicile tehnice ale combustibilului
- Caracteristicile tehnice ale motorinei ecologice
- Balasturi – Date tehnice
Dimensiuni și greutăți
- Dimensiunile, greutatea şi vitezele tractorului
Scheme de atașare a echipamentului
- Diagrama găurilor pentru cuplarea uneltei
