SKU: SAME.W.81.f43b601daecb.es Category:

Documentación digital Manual de taller para el modelo SAME TCD 2013 L06 2V DCR Stage 3A de la familia Tractor components – Engine – DEUTZ AG Stage 3. Idioma: español; 359 páginas.

SKU: SAME.W.81.f43b601daecb.es
Category:

Resumen del documento

Documentación digital Manual de taller para el modelo SAME TCD 2013 L06 2V DCR Stage 3A de la familia Tractor components – Engine – DEUTZ AG Stage 3. Idioma: español; 359 páginas.

El índice correspondiente en español contiene 12 secciones y 79 temas individuales.

Principales secciones incluidas

  • Introducción
  • Características técnicas
  • Tarados y diagnósticos electrónicos
  • Procedimiento
  • Esquemas eléctricos

Detalles del documento

  • Marca: SAME
  • Familia: Tractor components – Engine – DEUTZ AG Stage 3
  • Modelo: TCD 2013 L06 2V DCR Stage 3A
  • Tipo de documento: Manual de taller
  • Idioma: Español
  • Páginas: 359
  • Tamaño del archivo: 70.44 MiB
  • Formato: Descarga digital en PDF

Compatibilidad

Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con SAME TCD 2013 L06 2V DCR Stage 3A.

Índice completo

  • Introducción
    • Introducción – Motores
    • Pares de apriete
  • Características técnicas
    • Motor
      • Componentes del motor 2013
  • Tarados y diagnósticos electrónicos
    • Instrumentos de diagnosis
      • Serdia 2000
        • Programa SERDIA 2000 nivel III
  • Procedimiento
    • Herramientas disponibles en el mercado.
    • Herramientas especiales
    • B0 – Motor
      • Datos de prueba y de regulación
      • Pares de apriete
      • Control del valor de compresión
      • Montaje y desmontaje del motor en el caballete de montaje

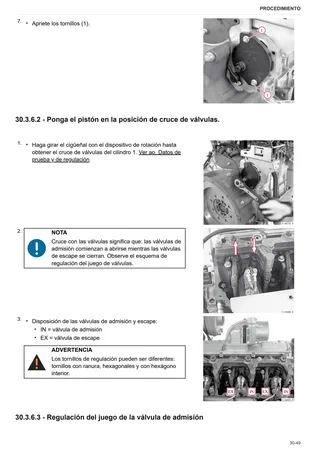

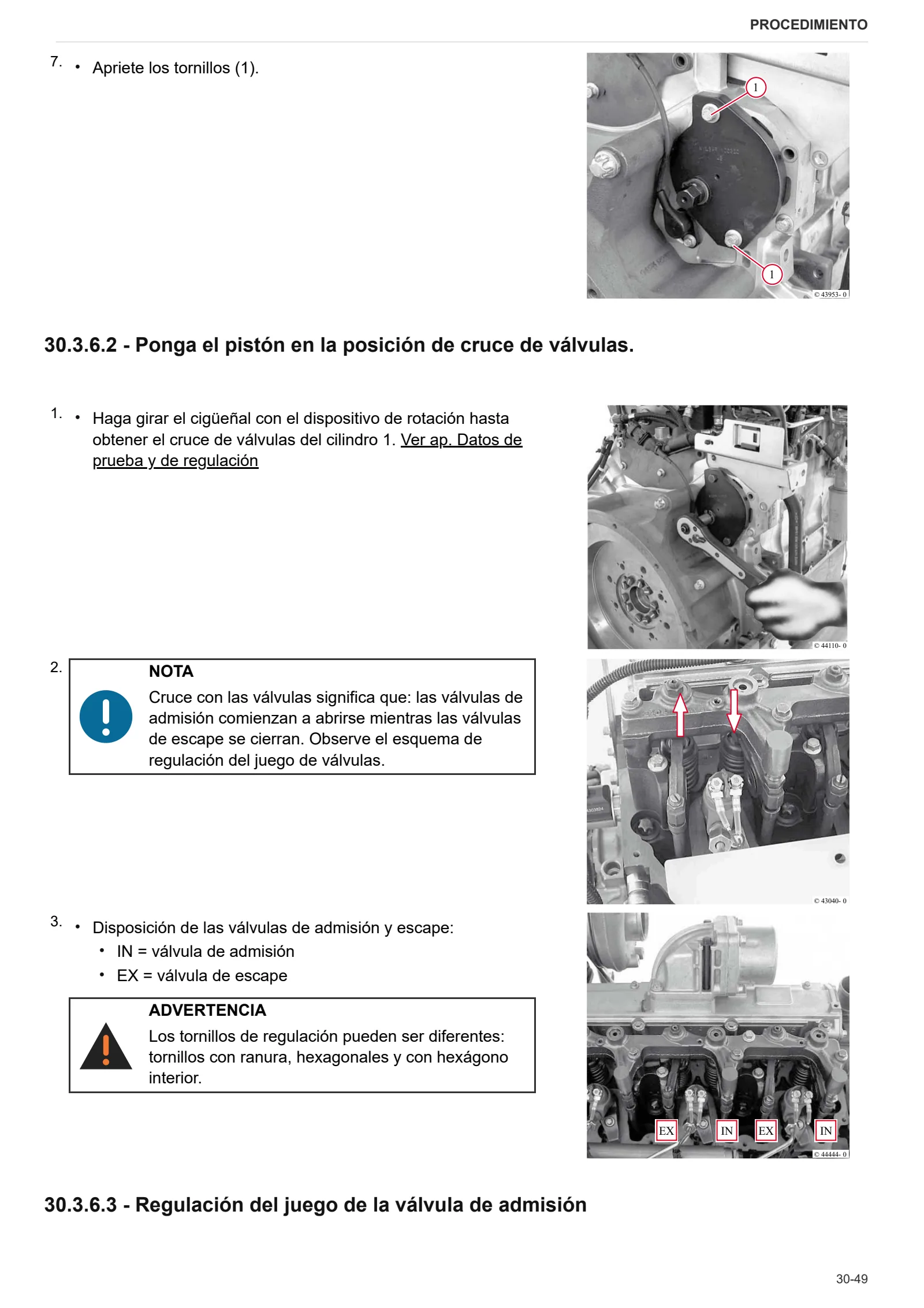

      • Regulación del juego de las válvulas (con el módulo de recuperación de gases de escape ausente o desmontado)
      • Regulación del juego de las válvulas (con el módulo de recuperación de gases de escape montado)
      • Desmontaje y montaje de balancines y soportes
      • Desmonte y complete el balancín y el soporte, compruebe
      • Desmontaje y montaje de la culata
      • Montaje y desmontaje de válvulas
      • Control de válvulas
      • Control de la guía de válvula
      • Control del residuo de la válvula
      • Control del juego axial del cigüeñal
      • Control del cigüeñal
      • Sustitución de la junta anular del cigüeñal (lado del volante de inercia)
      • Sustitución de la junta anular del cigüeñal (lado opuesto al volante de inercia)
      • Control del cuerpo de biela
      • Montaje y desmontaje del cigüeñal

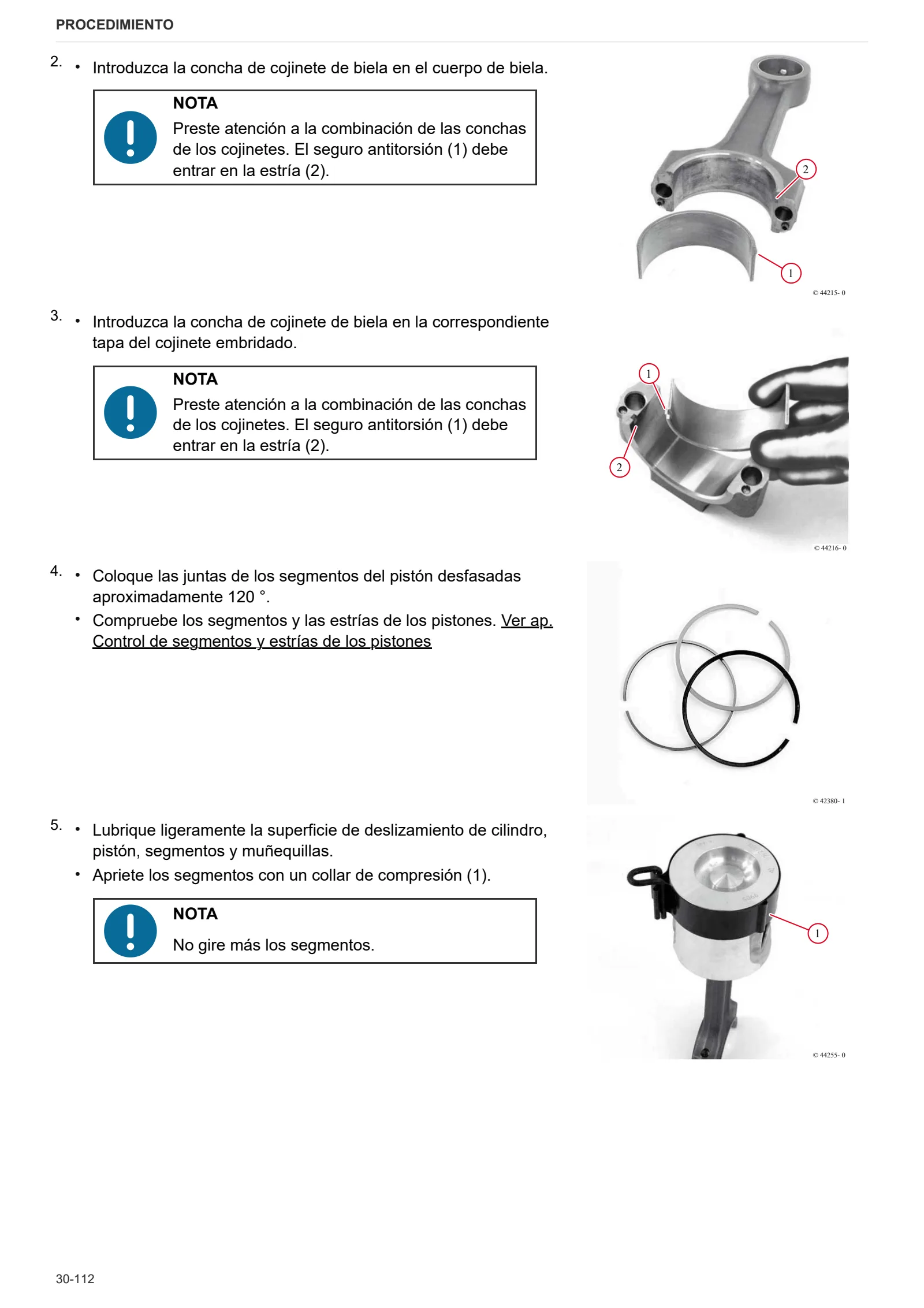

      • Desmontaje y montaje de pistón y cuerpo de biela
      • Control del pistón
      • Control de segmentos y estrías de los pistones
      • Montaje y desmontaje de toberas de refrigeración del pistón
      • Desmontaje y montaje del respiradero del bloque motor
      • Control de la camisa del cilindro
      • Montaje y desmontaje de la camisa del cilindro
      • Control del saliente de la camisa del cilindro
      • Desmontaje y montaje de la tapa delantera (lado opuesto al volante de inercia)
      • Desmontaje y montaje de la caja de unión
      • Desmontaje y montaje de la tapa de la caja de engranajes
      • Montaje y desmontaje del árbol de levas
      • Control del árbol de levas
      • Desmontaje y montaje del turbocompresor de gases de escape
      • Desmontaje y montaje del conducto de aire de sobrealimentación
      • Montaje y desmontaje del módulo de recuperación de gases de escape
      • Desmontaje y montaje de la bomba de alimentación de combustible (accionamiento de la correa dentada)

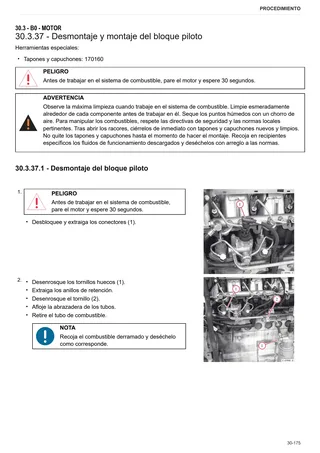

      • Desmontaje y montaje del bloque piloto
      • Montaje y desmontaje de la bomba de alta presión, posición de montaje A
      • Montaje y desmontaje de la bomba de alta presión (Posición de montaje B)
      • Desmontaje y montaje del conducto común
      • Montaje y desmontaje del inyector
      • Montaje y desmontaje de la válvula limitadora de presión
      • Montaje y desmontaje del transductor de presión del combustible
      • Desmontaje y montaje de la tapa de la caja de engranajes
      • Desmontaje y montaje del cárter de aceite lubricante
      • Desmontaje y montaje del radiador del aceite
      • Desmontaje y montaje del cuerpo del radiador del aceite
      • Montaje y desmontaje del interruptor accionado por la presión del aceite
      • Montaje y desmontaje de la válvula reguladora de presión
      • Desmontaje y montaje de la bomba de líquido refrigerante (accionamiento de la correa dentada)
      • Control del termostato (desmontado)

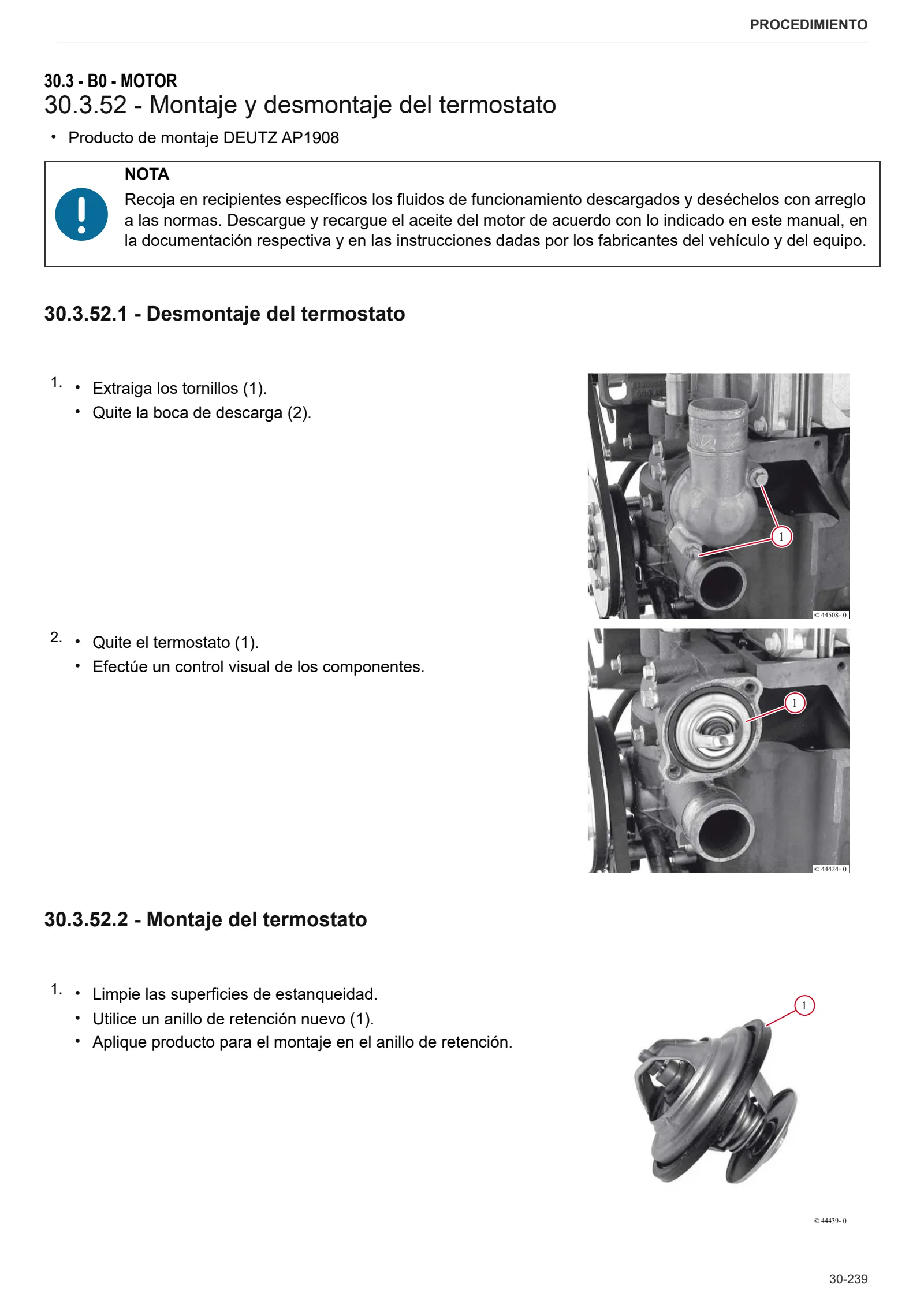

      • Montaje y desmontaje del termostato
      • Montaje y desmontaje de la caja del termostato
      • Desmontaje y montaje del amortiguador de vibraciones torsionales (accionamiento de correa dentada)
      • Desmontaje y montaje de la correa trapezoidal y la polea de la correa trapezoidal
      • Montaje y desmontaje del volante de inercia
    • C0 – Accesorios del motor
      • Desmontaje y montaje del indicador de revoluciones (cigüeñal)
      • Desmontaje y montaje del indicador de revoluciones (árbol de levas)
      • Desmontaje y montaje del tubo de escape
      • Montaje y desmontaje de la electroválvula (módulo de recuperación de gases de escape)
      • Desmontaje y montaje de la carcasa del filtro de combustible
      • Montaje y desmontaje del sensor de presión del conducto común
      • Montaje y desmontaje del transmisor de la temperatura
      • Desmontaje y montaje del mazo de cables
      • Desmontaje y montaje del alternador (accionamiento de correa dentada)
      • Desmontaje y montaje del motor de arranque
      • Desmontaje y montaje del transmisor de presión/temperatura (aire de alimentación).
  • Esquemas eléctricos
    • Introducción
      • Introducción
      • Nociones de electrónica para mecánicos (1/2)
      • Nociones de electrónica para mecánicos (2/2)
      • Componentes eléctricos y electrónicos (1/2)
      • Componentes eléctricos y electrónicos (2/2)
    • Cableados
      • 0421.4895 – Cableado motor endotérmico
