Resumen del documento
Edición PDF en español del Manual de taller para SAME FarMotion KF3 DPF+DOC Stage 5, familia Tractor components – Engine – Farmotion. El documento contiene 205 páginas.
El índice correspondiente en español contiene 25 secciones y 111 temas individuales.
Principales secciones incluidas
- Seguridad
- Generalidades
- Datos técnicos
- MOTOR – Desmontaje, montaje y controles
- ACCESORIOS MOTOR – Desmontaje, montaje y controles
- Sistema eléctrico
Detalles del documento
- Marca: SAME
- Familia: Tractor components – Engine – Farmotion
- Modelo: FarMotion KF3 DPF+DOC Stage 5
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 205
- Tamaño del archivo: 62.67 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con SAME FarMotion KF3 DPF+DOC Stage 5.
Índice completo
Seguridad
- Seguridad
Generalidades
Descripción
- Introducción – Motores
- Dispositivo de arranque en frío (bujías de precalentamiento)
- Sistema de refrigeración del motor
- Sistema de admisión del motor
- Sistema de inyección motor – circuito de baja presión
- Contrapresión en descarga, temperaturas aceite motor
- Sistema de inyección de combustible – Common Rail System
- Sistema de admisión del aire del motor
- Sistema de sobrealimentación del motor
- Sistema de recirculación de los gases de escape (EGR)
- Sistema de postratamiento de los gases de escape
Datos técnicos
- Datos técnicos y sistemas de postratamiento de los gases de escape – Motor KF Fase 5
- Datos técnicos balancines – taqués
- Datos técnicos y dimensiones de las válvulas – muelles válvulas
- Datos técnicos y dimensión de las culatas – guía de válvulas – asientos de válvulas
- Datos técnicos de masas contrarrotantes
- Datos técnicos de engranajes de la distribución
- Datos técnicos del árbol de levas
- Datos técnicos de bielas
- Datos técnicos de pistones – segmentos
- Datos técnicos del cigüeñal
- Datos técnicos monobloque
MOTOR – Desmontaje, montaje y controles
GENÉRICO

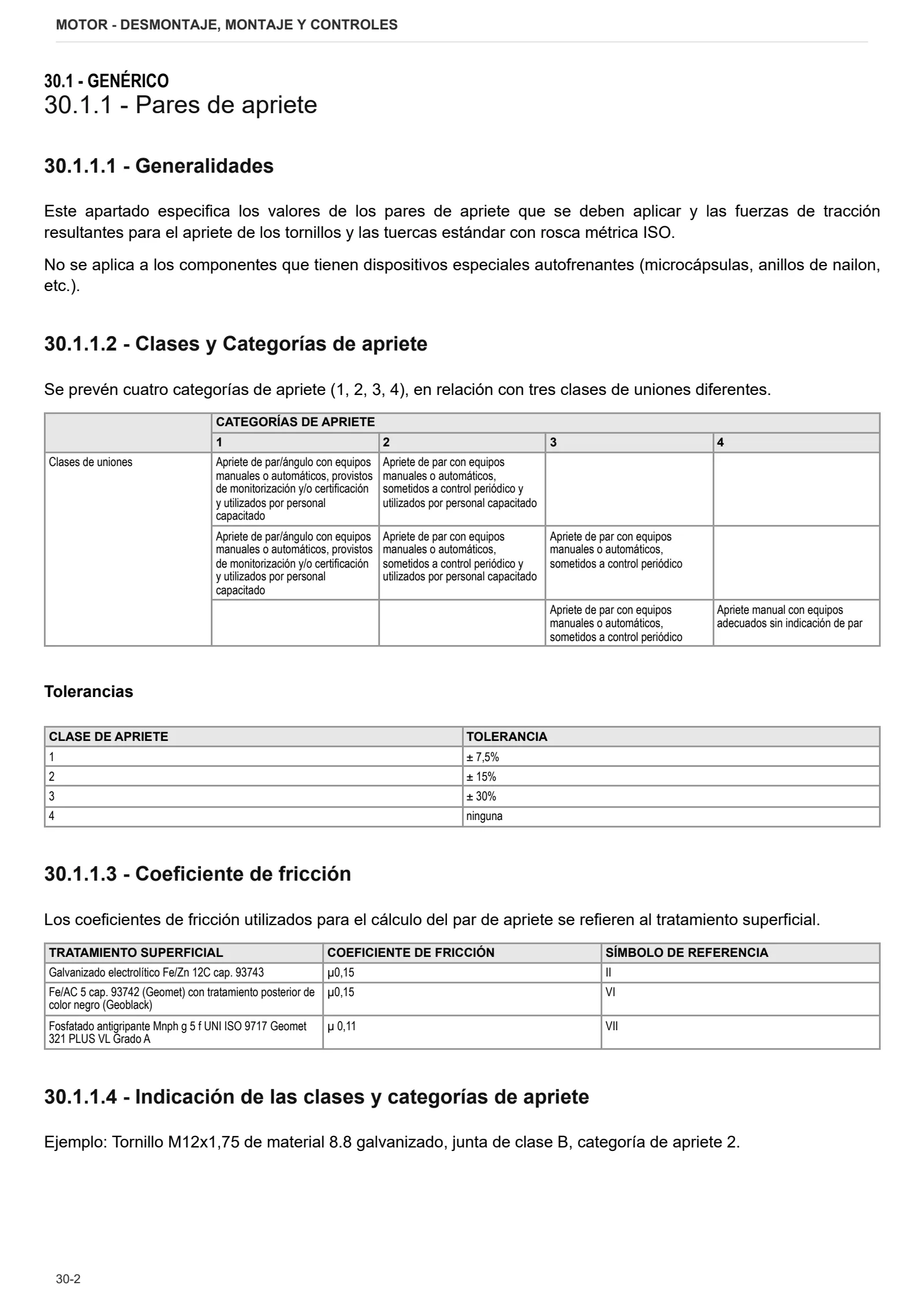

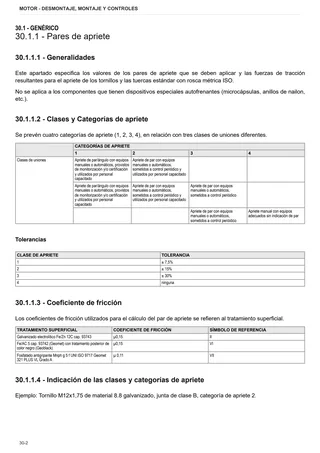

- Pares de apriete
- Procedimiento de apriete para los componentes motor
- Regulación de juego del engranaje de la bomba de aceite
- Alineación de poleas de la bomba del agua y el cigüeñal
- Regulación de juego del engranaje de la toma de fuerza
- Control de la válvula termostática
BLOQUE DE CILINDROS
- Brida monobloque de la caja de cambios
- Boquillas de refrigeración
CIGÜEÑAL
- Volante motor
- Placa de soporte del tensor de la correa
- Tensor correa automático
- Correa compresor de aire
- Correa servicios auxiliares
- Polea de cigüeñal y rueda fónica
- Polea del cigüeñal con rueda fónica

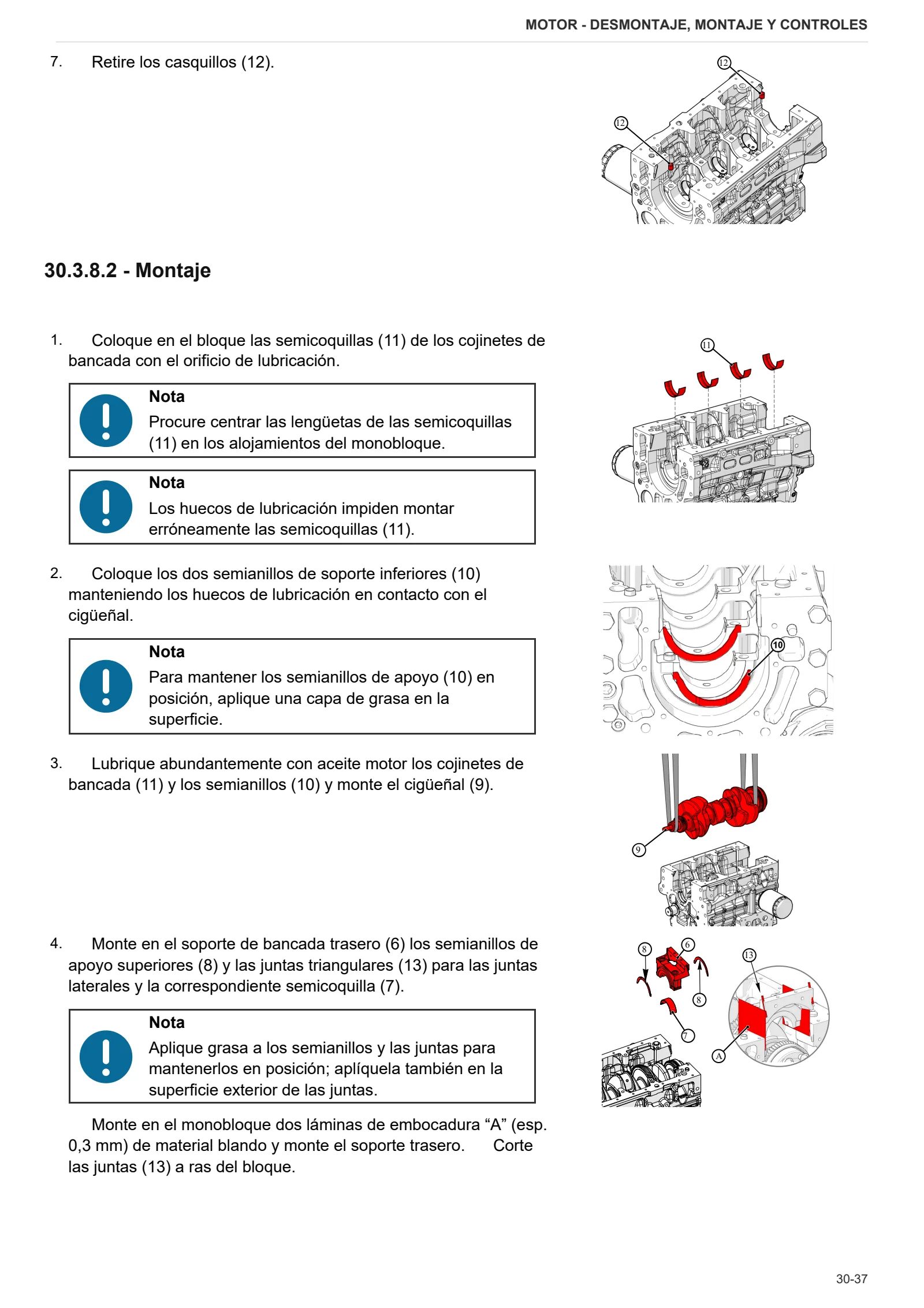

- Cigüeñal
- Engranajes cigüeñal
- Engranajes cigüeñal
CILINDROS – PISTONES – BIELAS
- Desmontaje de pistones y bielas
- Camisas del cilindro
DISTRIBUCIÓN
- Toma de fuerza distribución
- Tapa delantera de distribución
- Brida trasera
CULATA CILINDRO
- Tapas de culatas
- Varillas de empuje
- Culatas
- Engranaje intermedio y distribución
- Desmontaje de las culatas
LUBRICACIÓN
- Aceite motor y filtro
- Tubos de aceite de turbocompresor
- Filtro Blow-by
- Tubo de vapores de aceite Blow-by

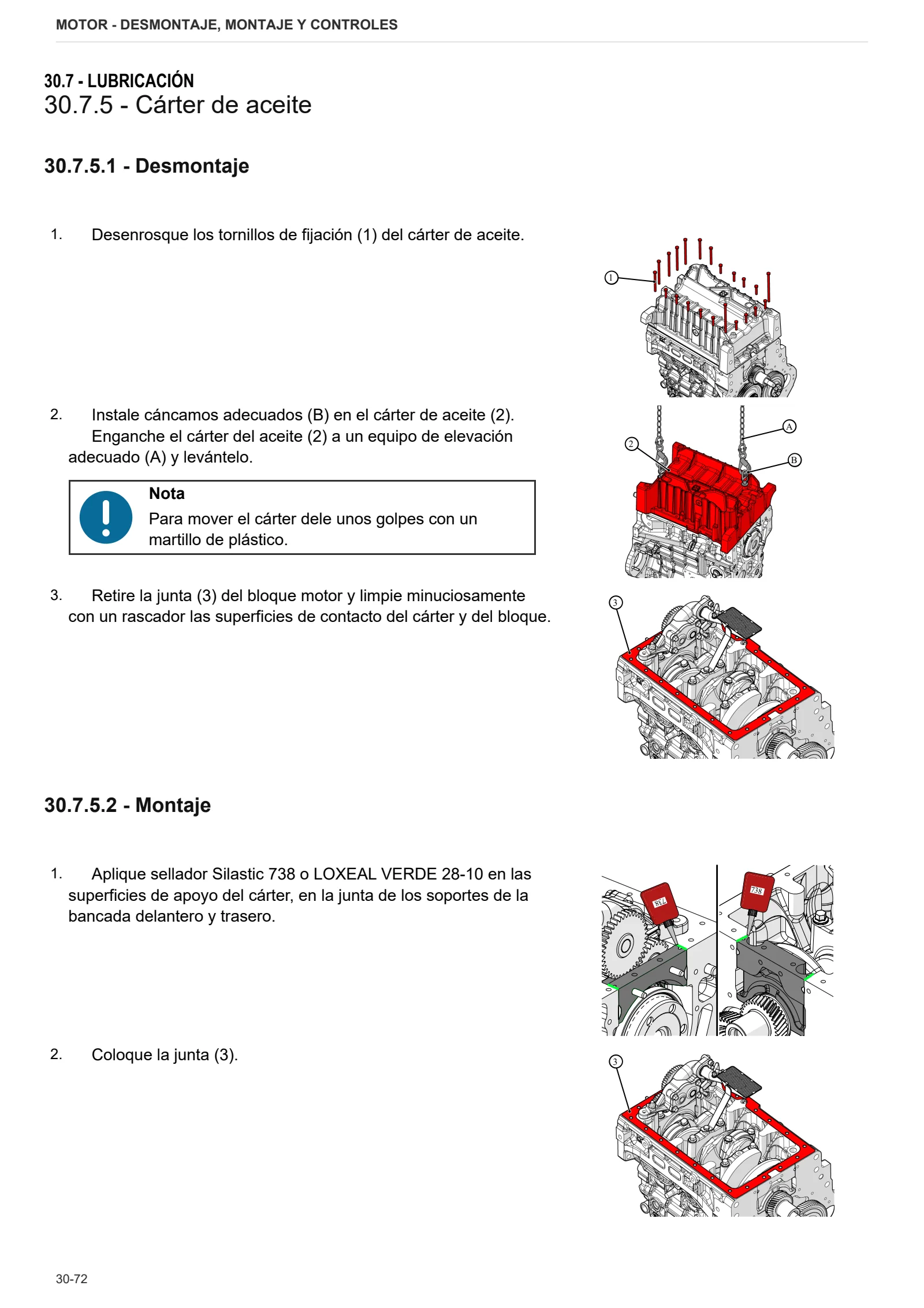

- Cárter de aceite
- Bomba de aceite
- Tubo para vapores de aceite
SISTEMA DE INYECCIÓN
- Electroinyectores y conducto común (Common Rail)
REFRIGERACIÓN
- Válvula termostática
- Colector del líquido de refrigeración
- Intercambiador de calor de aceite
- Bomba líquido de refrigeración del motor
COLECTOR DE ADMISIÓN
- Tubo de recirculación de gases de escape EGR
- Tubo de refrigeración de los gases de escape EGR
- Colector de los gases de escape EGR
- Desmontaje del colector de los gases de escape EGR
- Tubo de presión de los gases de escape
- Colector de escape
- Colector de admisión
TURBOCOMPRESOR
- Turbocompresor
ACCESORIOS ELÉCTRICOS
- Caudalímetro
- Válvula EGR
- Inyector de AdBlue
- Sensor NOx
- Sensor de temperatura de los gases de escape de la salida DOC
- Sensor de temperatura de los gases escape en entrada DOC
- Sensor de presión de los gases de escape
- Actuador válvula de mariposa
- Alternador
- Sensor de presión de sobrealimentación y temperatura del aire
- Sensor caudalímetro
- Sensor de revoluciones cigüeñal

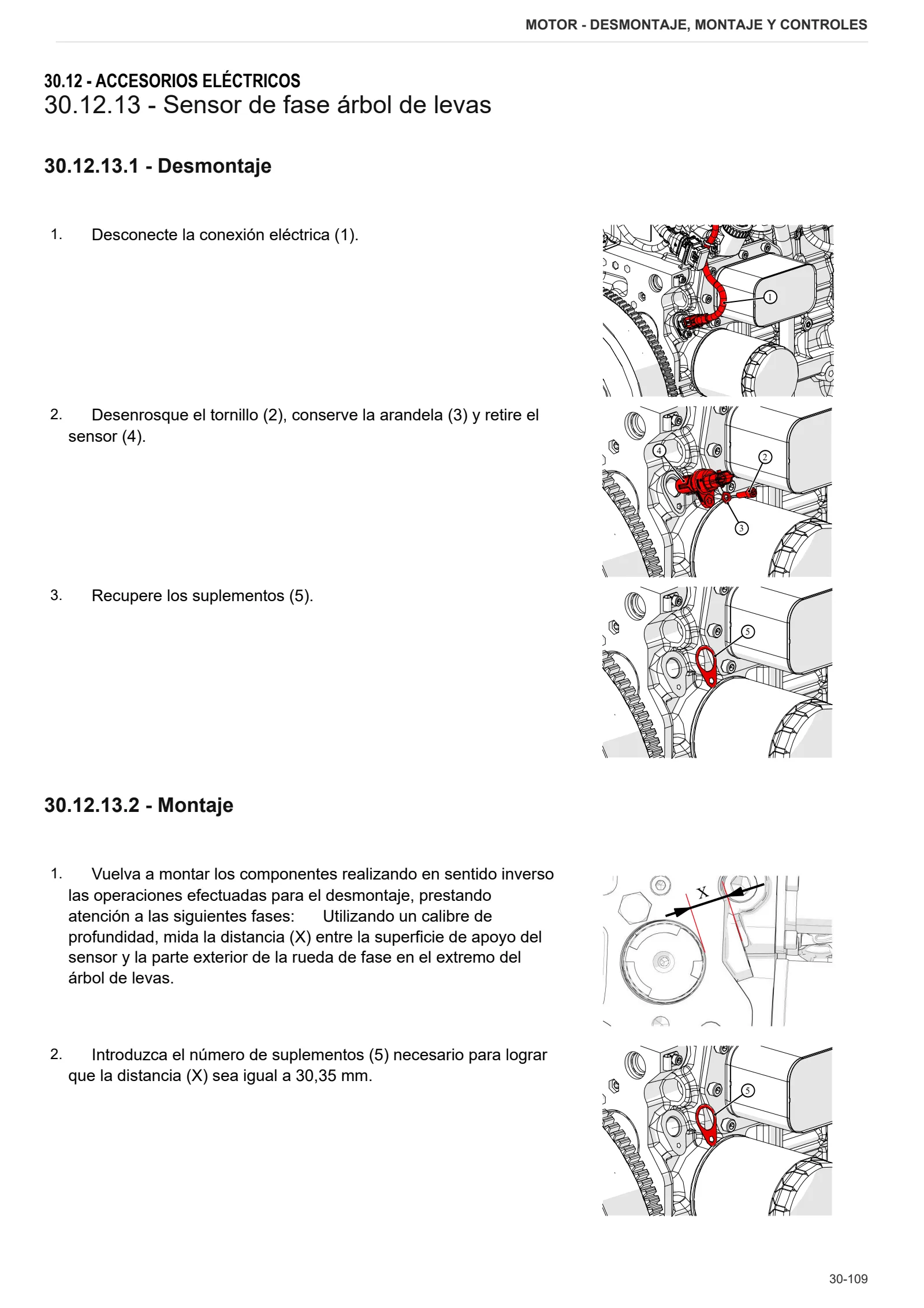

- Sensor de fase árbol de levas
- Presostato aceite motor
- Sensor de temperatura líquido refrigerante
- Sensor de temperatura aceite motor
- Sensor presión combustible
- Sensor de presencia de agua en el combustible
ACCESORIOS MOTOR – Desmontaje, montaje y controles
GENÉRICO
- Soporte alternador
- Placa transversal
- Abrazaderas de soporte
ALIMENTACIÓN
- Bomba de combustible
- Prefiltro de combustible
- Filtro de combustible
- Placa soporte de los filtros
- Bomba de alta presión de combustible
PRECALENTAMIENTO
- Bujía de precalentamiento
- Relé de precalentamiento
MOTOR DE ARRANQUE
- Motor de arranque
SILENCIADOR DE ESCAPE
- Tubo de escape
- Colector de escape en salida DOC
- Colector de escape en entrada del DOC
- Silenciador de escape DOC
COMPRESOR DE AIRE
- Compresor de aire
Sistema eléctrico
- Sensores del motor FARMotion
- Sensores y componentes del sistema de escape del motor FARMotion
- Componentes del motor FARMotion
- Cableado del motor
- Cableado de electroinyectores
- Cableado de las bujías de precalentamiento
