Resumen del documento
Manual de taller para SAME EXPLORER 95 → ZKDJR30200RD10001 de la familia EXPLORER. Descarga digital en PDF, en español, de 557 páginas.
El índice correspondiente en español contiene 38 secciones y 189 temas individuales.
Principales secciones incluidas
- Introducción
- Seguridad
- Características técnicas
- Tarados y diagnósticos electrónicos
- Procedimiento
- Esquemas eléctricos
- Service Info
Detalles del documento
- Marca: SAME
- Familia: EXPLORER
- Modelo: EXPLORER 95
- Número de serie inicial: ZKDJR30200RD10001
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 557
- Tamaño del archivo: 192.25 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con SAME EXPLORER 95 → ZKDJR30200RD10001.
Índice completo
Introducción
- Pares de apriete
- Unidades de medida y valores de conversión
- Apriete de tuercas y tornillos de las ruedas
- Pares de apriete de tornillos y tuercas de las conexiones eléctricas
- Montaje de conexiones rápidas
Seguridad
Introducción
- Notas importantes sobre la seguridad
Información importante sobre seguridad
- Reconocimiento de los peligros
- Indicaciones para las personas que trabajan en el tractor
Normas de seguridad
- Riesgos durante la preparación del tractor
- Riesgos durante el mantenimiento
- Intervenciones en los sistemas e instalaciones de la máquina
- Operaciones especiales de desmontaje/montaje/control
Pictogramas de seguridad
- Sustitución de los pictogramas de seguridad
Peligros relacionados con el ambiente
- Peligros debidos al ambiente de uso
Características técnicas
Motor
- Datos técnicos del bloque de cilindros
- Datos técnicos del cigüeñal
- Datos técnicos de los pistones y segmentos
- Datos técnicos de las bielas – para pistones sin canal de refrigeración
- Datos técnicos de las bielas – para pistones con canal de refrigeración
- Datos técnicos del árbol de levas – avance estático 13°
- Datos técnicos del árbol de levas – avance estático 16°
- Datos técnicos de los engranajes de la distribución
- Datos técnicos de las masas contrarrotantes
- Datos técnicos y dimensiones de válvulas y muelles de válvulas
- Datos técnicos y dimensiones de cabezas, guías y asientos de válvulas
- Datos técnicos y dimensiones de balancines, soportes de balancines y taqués
- Bombas
- Identificación del tipo de inyector
- Datos técnicos de los inyectores
Transmisión
- Transmisión
- Toma de fuerza (TDF) trasera
- Inversor hidráulico
Eje trasero
- Puente trasero
Eje delantero
- Eje delantero
Instalación hidráulica
- Distribuidor servicios auxiliares – Versión 4 vías
- Distribuidor servicios auxiliares – Versión 6 vías
- Bomba de engranajes (22,5 cm³)
- Bomba de engranajes (16 cm³)
- Circuito hidráulico auxiliar base
- Circuito hidráulico auxiliar full opt
- Circuito hidráulico básico
- Circuito hidráulico base1
- Circuito hidráulico transmisión base
- Circuito hidráulico transmisión opcional
Instalación eléctrica
- Alternador
Elevador trasero
- Elevador trasero mecánico
Tarados y diagnósticos electrónicos
Instrumentos de diagnosis
- D-TECH App

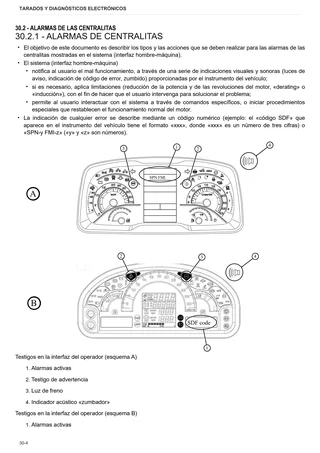

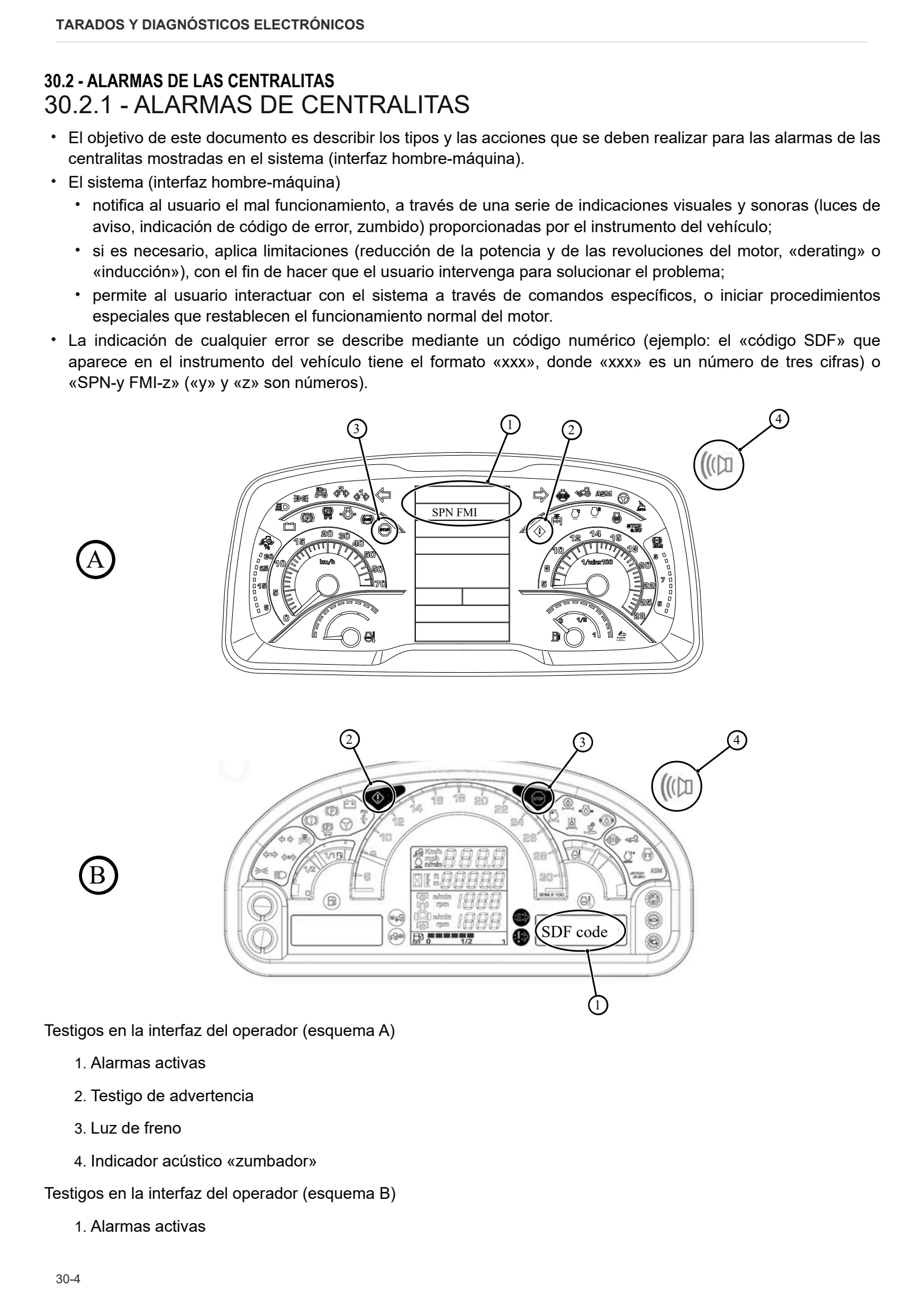

Alarmas de las centralitas
- ALARMAS DE CENTRALITAS
- SDF Severidad de las alarmas
Gestión del software
- Actualización del firmware de las centralitas electrónicas
- Centralitas
Procedimiento
- Herramientas especiales
B0 – Motor
- Separación motor completo
- Separación del motor de la transmisión
- Operaciones preliminares y finales
- Controles finales del motor
- Control del bloque del motor
- Cigüeñal
- Controles del cigüeñal
- Controles del volante de inercia
- Sustitución del anillo de estanqueidad trasero del cigüeñal
- Pistones y camisas de cilindro
- Control de los pistones y segmentos de compresión
- Control de las camisas de cilindros
- Control de bielas, pasadores y tornillos de los sombreretes de biela
- Árbol de levas
- Controles del árbol de levas

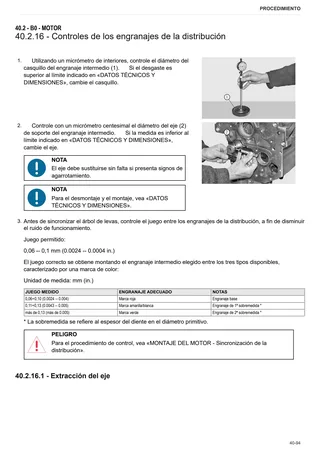

- Controles de los engranajes de la distribución
- Regulación del juego de los engranajes de la distribución
- Sincronización de la distribución
- Masas contrarrotantes
- Revisión del grupo de masas contrarrotantes
- Controles de las masas contrarrotantes
- Control de las válvulas
- Control de los asientos de válvulas
- Control de la estanqueidad de las válvulas
- Regulaciones de los juegos de las válvulas
- Control y sustitución de las guías de válvulas
- Control de los balancines y sus ejes
- Culatas del motor
- Desmontaje de las culatas – Versión 2 válvulas
- Desmontaje de las culatas – Versión 3 válvulas
- Control de los muelles de válvulas
- Intercambiador de calor
- Desmontaje del intercambiador de calor
- Bomba de lubricación
- Desmontaje de la bomba de lubricación
- Cárter de aceite
- Bombas de inyección, actuador y alimentación de carburante
- Sincronización de las bombas de inyección
- Montaje de los inyectores
- Control del saliente de los inyectores – Sustitución de los casquillos de cobre
- Control de los inyectores
- Varilla de mando de las bombas de inyección
- Revisión del regulador mecánico (estándar y con L.D.A.)
- Revisión del reenvío del regulador mecánico
- Regulación del actuador electrónico
- Tabla de datos de ajuste de la potencia
- Reenvío de accionamiento del regulador mecánico y soporte del regulador electrónico
- Bomba de refrigerante
- Válvula termostática
- Control de la válvula termostática
- Conductos de refrigeración y admisión
C0 – Accesorios del motor
- Descarga y carga del líquido refrigerante
- Intercooler
- Filtro ciclónico
- Vaso de compensación
- Filtro de aire
- Filtro y prefiltro de combustible
- Radiador de agua
- Ventilador de aspiración
- Silenciador de escape
- Tubo de escape
- Colector intermedio
- Depósito de gasoil
D0 – Transmisión
- Vaciado y llenado del aceite de la transmisión
- Separación de la caja de cambios delantera desde la parte trasera
- Mando exterior inversor
- Mando exterior de marchas
- Mando exterior de las gamas
- Palanca de las marchas
- Palanca del inversor
- Palanca de las gamas
- Palanca de acoplamiento de la doble tracción
- Grupo cambio e inversor – Grupo completo
- Grupo cambio e inversor – Versión 5 marchas
- Desmontaje del grupo cambio e inversor – Grupo completo
- Eje inversor
- Desmontaje del eje primario
- Desmontaje del eje secundario
- Soporte del cambio y varillas de selección de las marchas
- Eje secundario – Versión 5 marchas
- Desmontaje del eje de salida de la doble tracción – Versión 4 gamas
- Disco embrague
- Cojinete de empuje del embrague
- Cojinete de empuje del embrague
- Desmontaje del piñón – Versión 4 gamas
- Regulación del diferencial – Par cónico
- Mando de las bombas de las TDF – Engranaje exterior
- Mando de las bombas de las TDF – Engranaje interior
- Eje de salida de la TDF – Versiones 2 velocidades
- Eje de salida final TDF Syncro
- Dispositivo de acoplamiento de la TDF syncro
- Regulación del mando del freno de estacionamiento
- Embrague de la TDF
- Desmontaje del embrague de acoplamiento de la TDF
E0 – Eje trasero

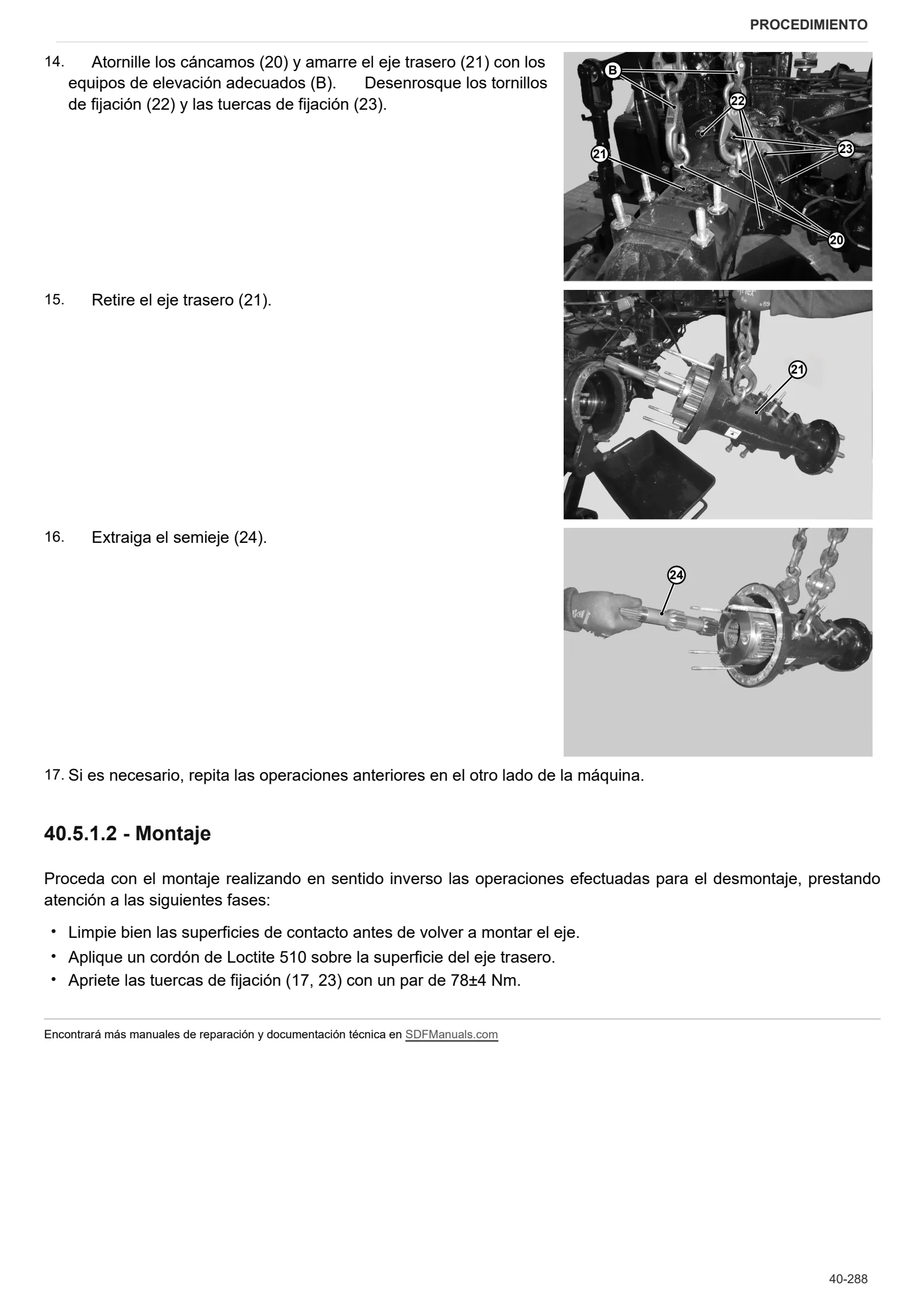

- Eje trasero
- Soporte con puente delantero
- Brida del freno
F0 – Eje delantero
- Eje delantero
- Eje de la doble tracción
G0 – Carrocería – Cabina – Plataforma
- Guardabarros traseros
- Consola derecha
- Cubierta de la palanca izquierda
- Salpicadero
- Tablero de instrumentos
- Palanca freno de estacionamiento
- Volante
- Arco de seguridad
- Asiento
- Escaleras de acceso
- Estribos
- Protección inferior del capó del motor
- Depósito del líquido de frenos
- Capó del motor
- Deflectores de plataforma
H0 – Sistema hidráulico
- Bomba dirección asistida
- Bomba de servicios
- Radiador aceite
- Distribuidor trasero de los servicios auxiliares
L0 – Instalación eléctrica
- Batería
R0 – Elevador trasero
- Elevador trasero con distribuidor
- Enganche tripuntal
S0 – Ruedas
- Ruedas delanteras
- Ruedas traseras
V0 – Lastre – Enganches
- Corredera gancho de remolque
- Barra de remolque
Esquemas eléctricos
- Sección de cableado
Service Info
A0 – TRACTOR
- Diagnosis – Cuota 2026
- Posventa – Cuota 2026
- GUÍA DE BÚSQUEDA DE NOTICIAS DE MANTENIMIENTO
- Diagnosis – Cuota 2025
- Posventa – Cuota 2025
C0 – ACCESORIOS MOTOR
- Protocolo de diagnóstico – AdBlue – Unidad de nivel de flotador
F0 – EJE DELANTERO
- Tornillos flojos del juego de engranajes cónicos.
H0 – SISTEMAS HIDRÁULICO Y NEUMÁTICO
- Kit de frenado hidráulico para remolques CUNA (ITALIA)
- Single connection hydraulic braking kit availability update – only for EUROPEAN market
V1 – KITS RECAMBIOS/ACCESORIOS
- Check correct installation of braking KIT
- Instrucciones para el kit posventa
