Resumen del documento
Edición PDF en español del Manual de taller para SAME 1000.3 W Stage 1, familia Tractor components – Engine – SLH Stage 1-2-3A. El documento contiene 168 páginas.
El índice correspondiente en español contiene 5 secciones y 62 temas individuales.
Principales secciones incluidas
- Introducción
- Características técnicas
- Procedimiento
Detalles del documento
- Marca: SAME
- Familia: Tractor components – Engine – SLH Stage 1-2-3A
- Modelo: 1000.3 W Stage 1
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 168
- Tamaño del archivo: 37.83 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con SAME 1000.3 W Stage 1.
Índice completo
Introducción
- Introducción – Motores
- Pares de apriete
Características técnicas
Motor
- Identificación del tipo de motor y ubicación del número de serie, versión Europa
- Identificación del tipo de motor y ubicación del número de serie, versión EPA
- Datos técnicos del bloque de cilindros
- Datos técnicos del cigüeñal
- Datos técnicos de los pistones y segmentos
- Datos técnicos de las bielas – para pistones sin canal de refrigeración
- Datos técnicos de las bielas – para pistones con canal de refrigeración
- Datos técnicos del árbol de levas – avance estático 13°
- Datos técnicos del árbol de levas – avance estático 16°

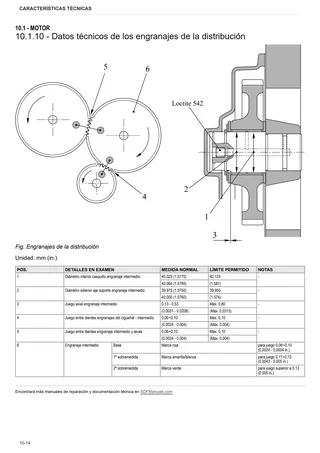

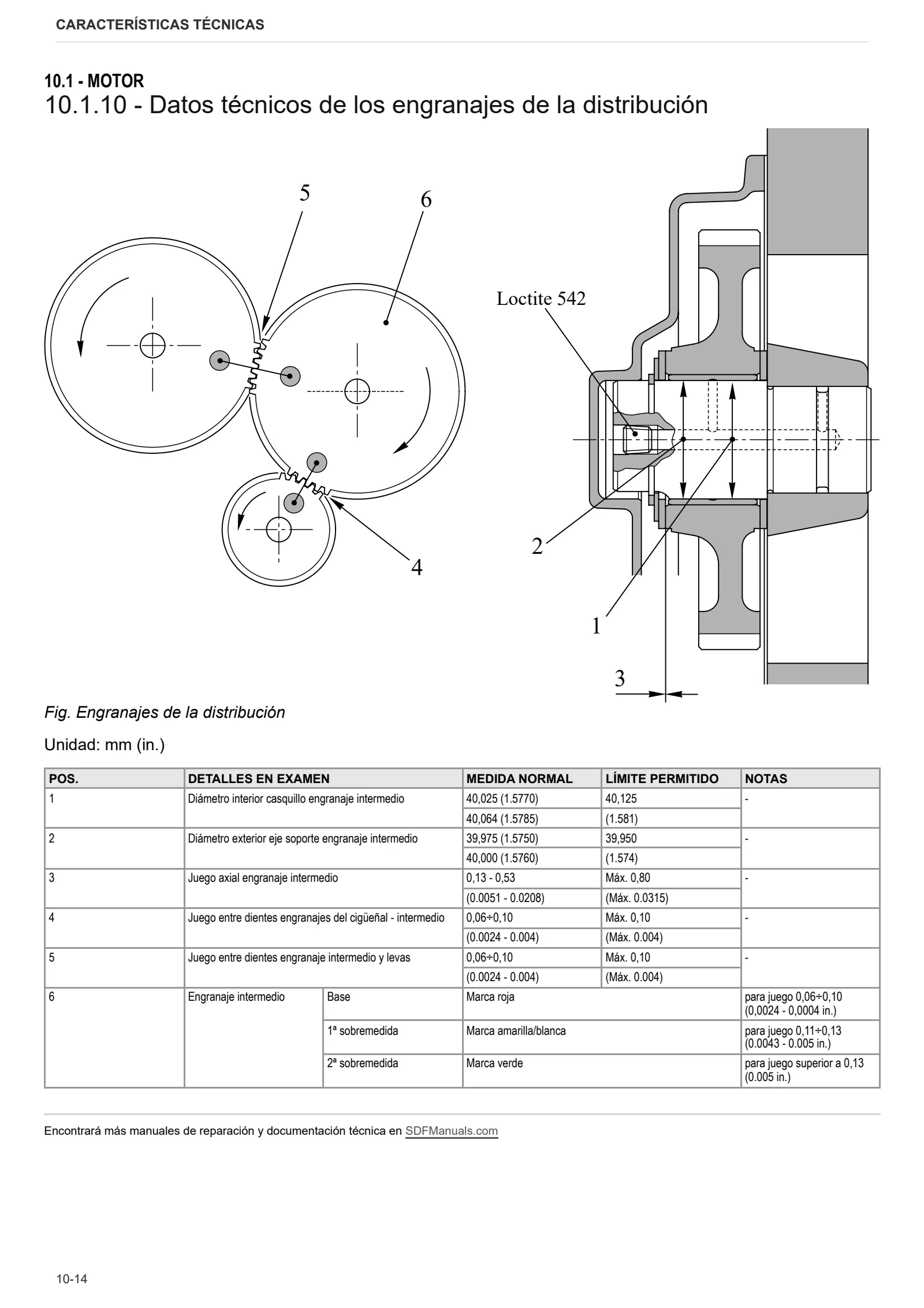

- Datos técnicos de los engranajes de la distribución
- Datos técnicos y dimensiones de válvulas y muelles de válvulas
- Datos técnicos y dimensiones de cabezas, guías y asientos de válvulas
- Datos técnicos y dimensiones de balancines, soportes de balancines y taqués
- Bombas
- Identificación del tipo de inyector
- Datos técnicos de los inyectores
Procedimiento
B0 – Motor
- Operaciones preliminares y finales
- Controles finales del motor
- Control del bloque del motor
- Cigüeñal
- Controles del cigüeñal
- Controles del volante de inercia
- Sustitución del anillo de estanqueidad trasero del cigüeñal
- Pistones y camisas de cilindro
- Control de los pistones y segmentos de compresión
- Control de las camisas de cilindros
- Control de bielas, pasadores y tornillos de los sombreretes de biela
- Árbol de levas
- Controles del árbol de levas
- Controles de los engranajes de la distribución
- Regulación del juego de los engranajes de la distribución
- Sincronización de la distribución
- Control de las válvulas
- Control de los asientos de válvulas
- Control de la estanqueidad de las válvulas
- Regulaciones de los juegos de las válvulas

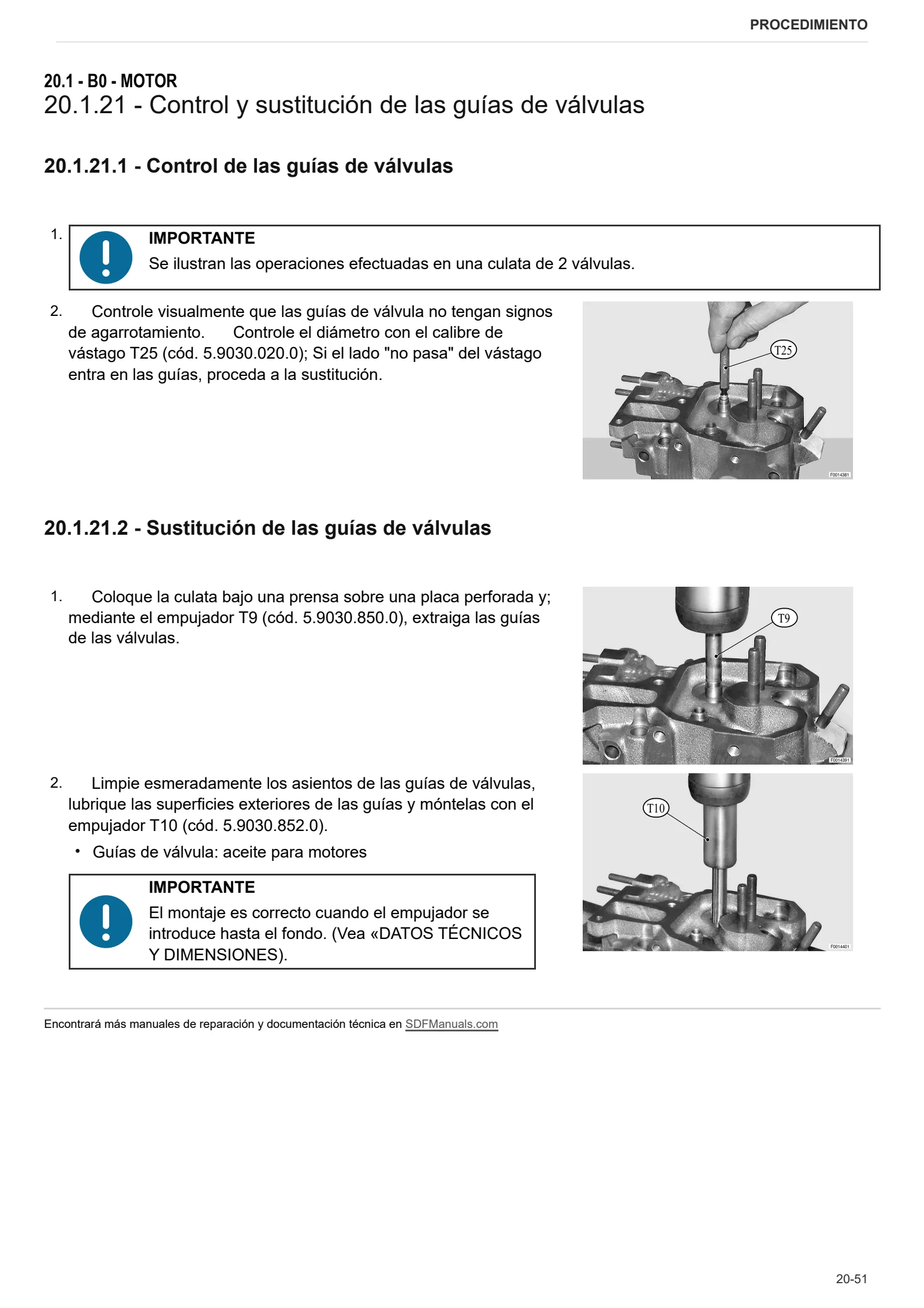

- Control y sustitución de las guías de válvulas
- Control de los balancines y sus ejes
- Culatas del motor
- Desmontaje de las culatas – Versión 2 válvulas
- Desmontaje de las culatas – Versión 3 válvulas
- Control de los muelles de válvulas
- Bomba de lubricación
- Desmontaje de la bomba de lubricación
- Cárter de aceite
- Bombas de inyección, actuador y alimentación de carburante
- Sincronización de las bombas de inyección
- Montaje de los inyectores

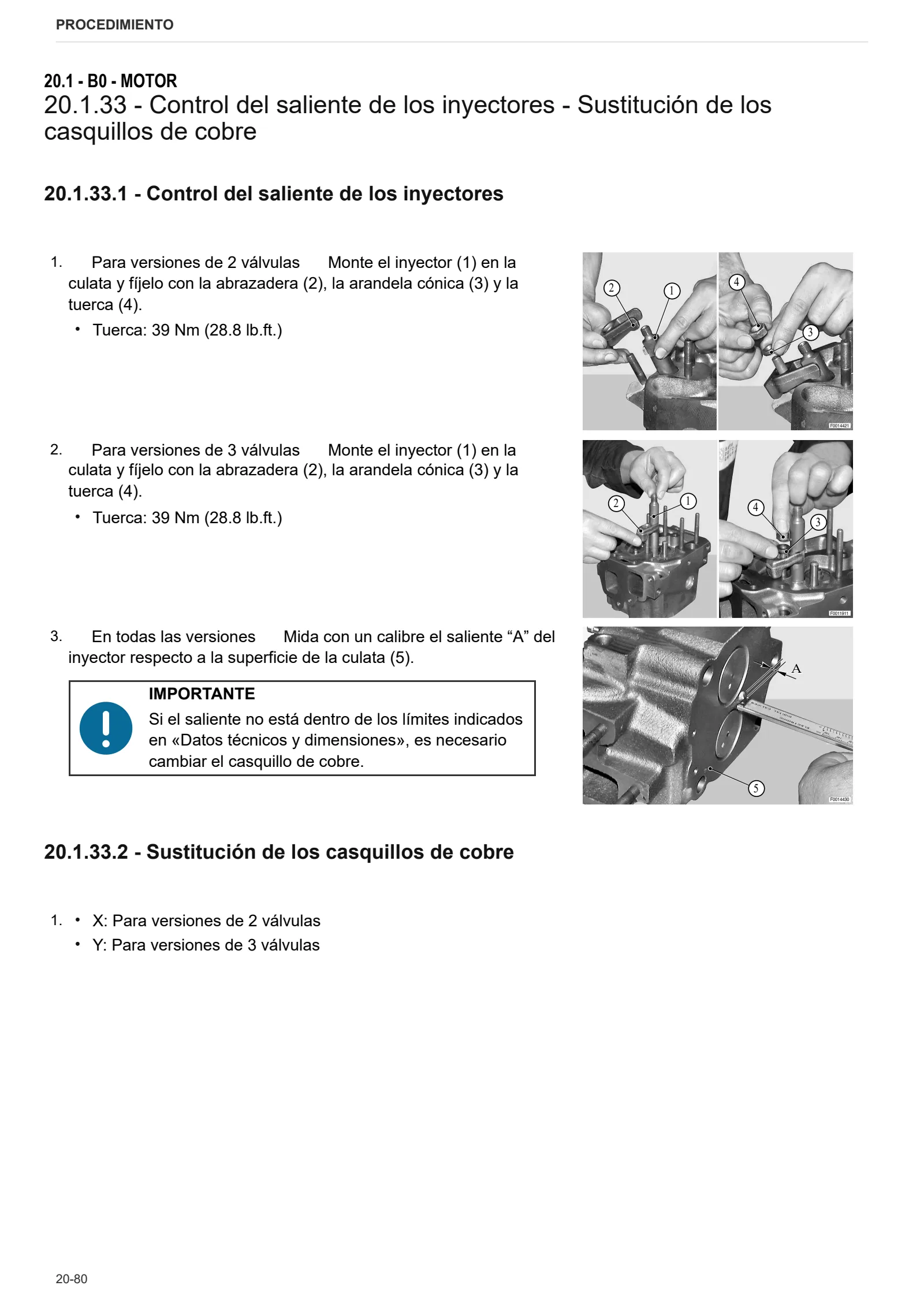

- Control del saliente de los inyectores – Sustitución de los casquillos de cobre
- Control de los inyectores
- Varilla de mando de las bombas de inyección
- Revisión del regulador mecánico (estándar y con L.D.A.)
- Revisión del reenvío del regulador mecánico
- Regulación del actuador electrónico
- Tabla de datos de ajuste de la potencia
- Reenvío de accionamiento del regulador mecánico y soporte del regulador electrónico
- Bomba de refrigerante
- Válvula termostática
- Control de la válvula termostática
- Conductos de refrigeración y admisión
