Visão geral do documento
Manual de oficina para SAME 1000.4 WTIS Stage 1 da família Tractor components – Engine – SLH Stage 1-2-3A. Download digital em PDF, em português, com 174 páginas.
O índice correspondente em português contém 5 secções e 67 tópicos individuais.
Principais secções incluídas
- Introdução
- Características técnicas
- Modo de intervenção
Detalhes do documento
- Marca: SAME
- Família: Tractor components – Engine – SLH Stage 1-2-3A
- Modelo: 1000.4 WTIS Stage 1
- Tipo de documento: Manual de oficina
- Idioma: Português
- Páginas: 174
- Tamanho do ficheiro: 40.15 MiB
- Formato: Download digital em PDF
Compatibilidade
Antes da compra, confirme que o modelo e o número de série da sua máquina correspondem a SAME 1000.4 WTIS Stage 1.
Índice completo
Introdução
- Introdução – Motores
- Binários de aperto
Características técnicas
Motor
- Identificação do tipo de motor e posicionamento do número de série – versão Europa
- Identificação do tipo de motor e posicionamento do número de série, versão EPA
- Dados técnicos do monobloco dos cilindros
- Dados técnicos da cambota
- Dados técnicos das bielas – para pistões sem galeria
- Dados técnicos das bielas – para pistões com galeria
- Dados técnicos da árvore de cames – avanço estático 13°
- Dados técnicos da árvore de cames – avanço estático 16°
- Dados técnicos das engrenagens da distribuição
- Dados técnicos dos blocos contra-rotativos
- Dados técnicos e dimensão das válvulas – molas das válvulas

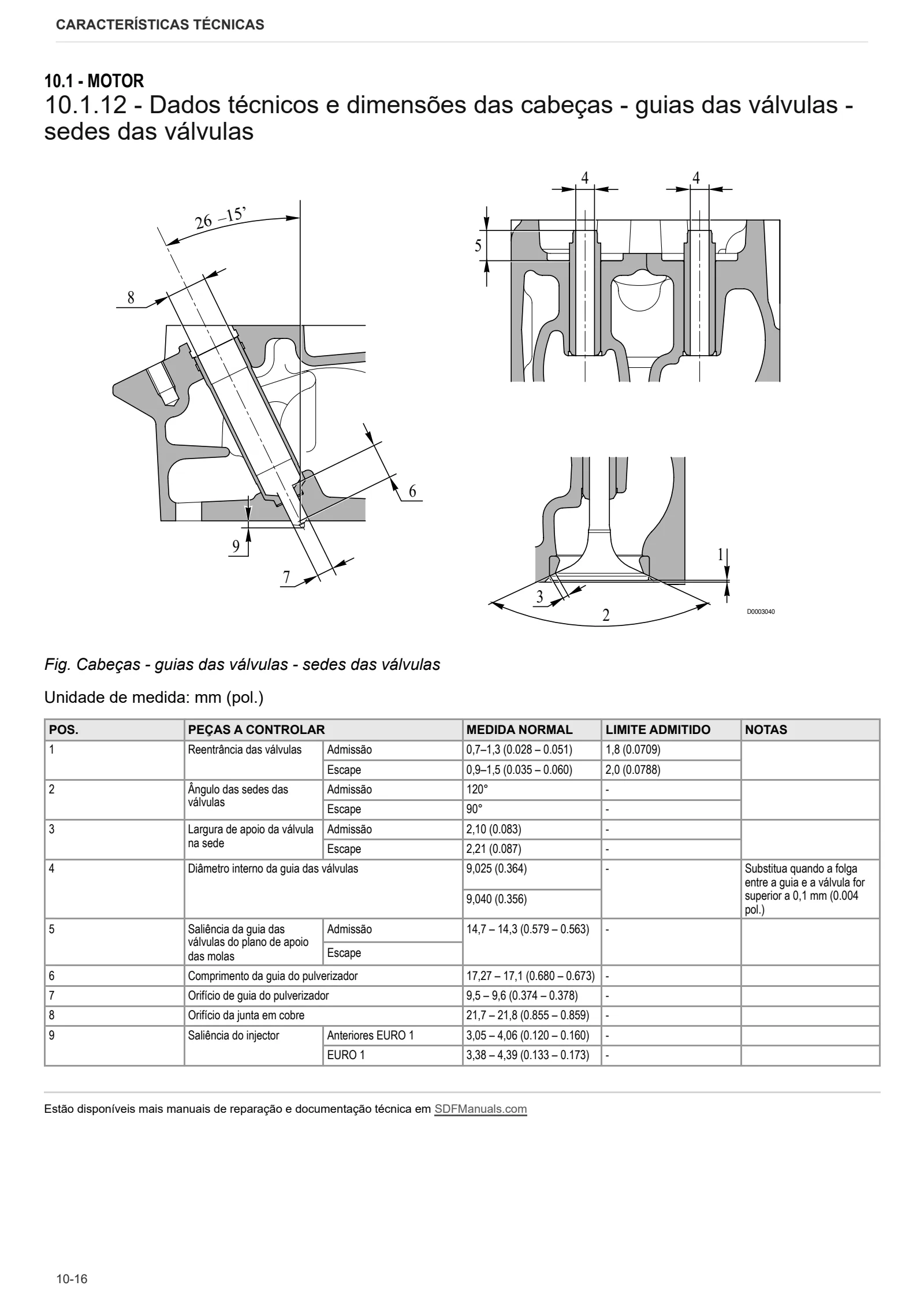

- Dados técnicos e dimensões das cabeças – guias das válvulas – sedes das válvulas
- Dados técnicos e dimensões dos balanceiros – suportes dos balanceiros – tuches
- Bombas
- Identificação do tipo de injector
- Dados técnicos dos injectores
Modo de intervenção
B0 – Motor
- Operações preliminares e finais
- Controlos finais do motor
- Controlo do monobloco
- Cambota
- Controlos da cambota

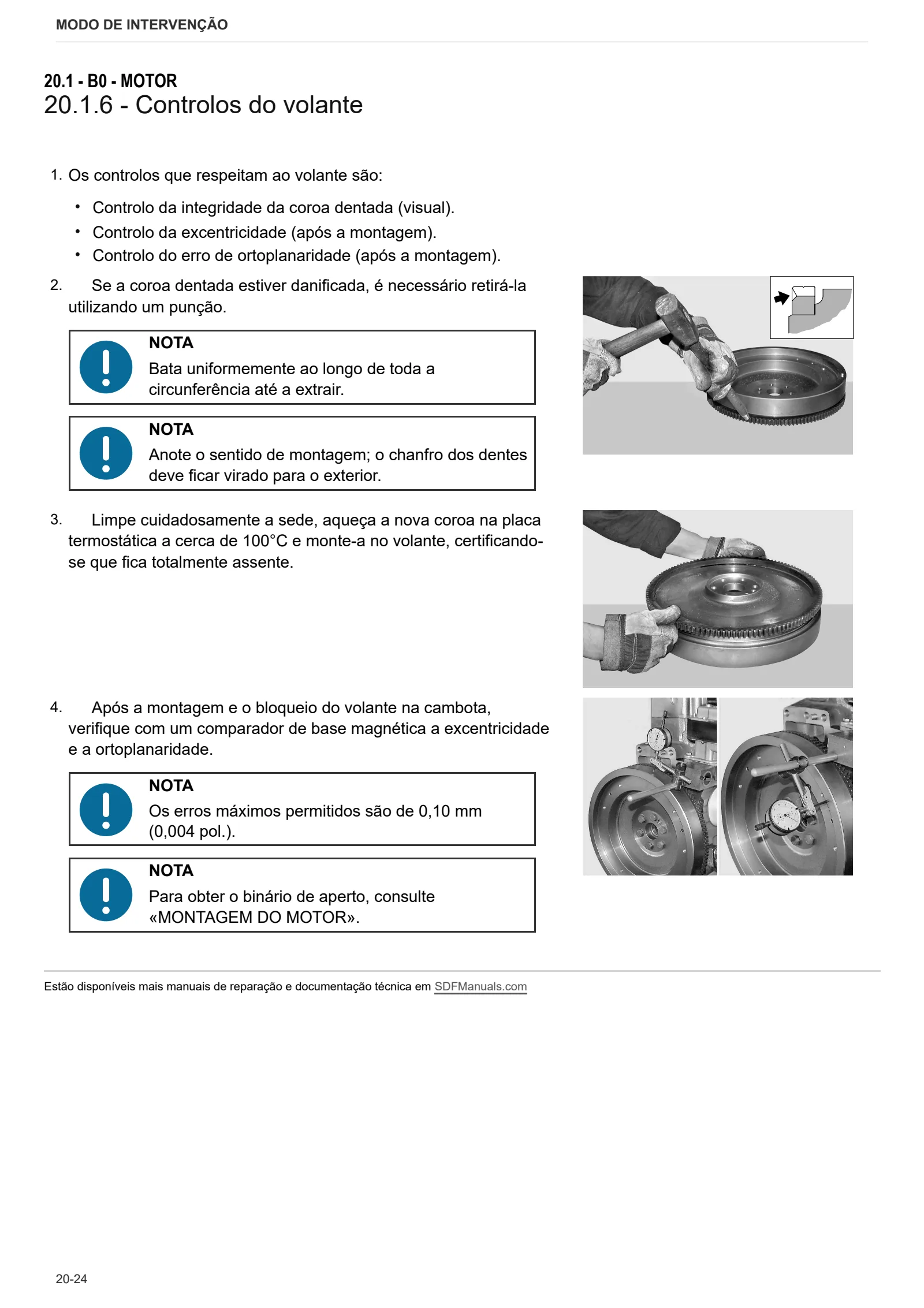

- Controlos do volante
- Substituição do anel de vedação traseiro da cambota
- Pistões e tambores do cilindro
- Controlo dos pistões e faixas elásticas
- Controlo do tambor do cilindro
- Controlo das bielas – pinos – parafusos dos tampões da biela
- Árvore de cames
- Controlos da árvore de cames
- Controlos das engrenagens da distribuição
- Regulação da folga das engrenagens da distribuição
- Regulação da distribuição
- Blocos contra-rotativos
- Revisão do grupo de blocos contra-rotativos
- Controlos dos blocos contra-rotativos
- Controlo das válvulas
- Controlo das sedes das válvulas
- Controlo da vedação das válvulas
- Afinações das folgas das válvulas

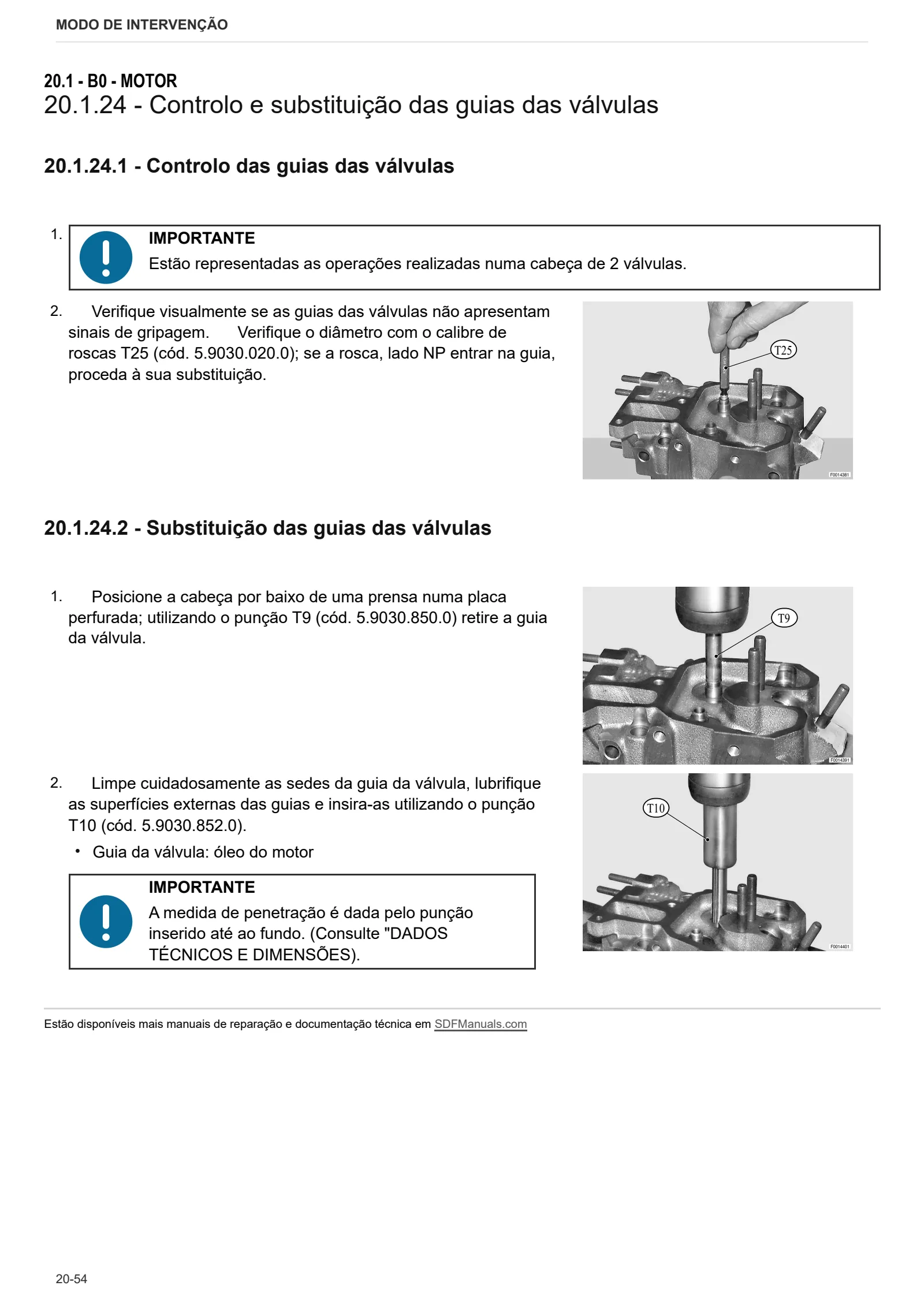

- Controlo e substituição das guias das válvulas
- Controlo dos balanceiros e respectivos pernos
- Cabeças do motor
- Desmontagem das cabeças – Versão de 2 válvulas
- Desmontagem das cabeças – Versão de 3 válvulas
- Controlo das molas das válvulas
- Permutador de calor
- Desmontagem do permutador de calor
- Bomba de lubrificação
- Desmontagem da bomba de lubrificação
- Cárter de óleo
- Bombas de injecção, actuador e alimentação de combustível
- Regulação das bombas de injecção

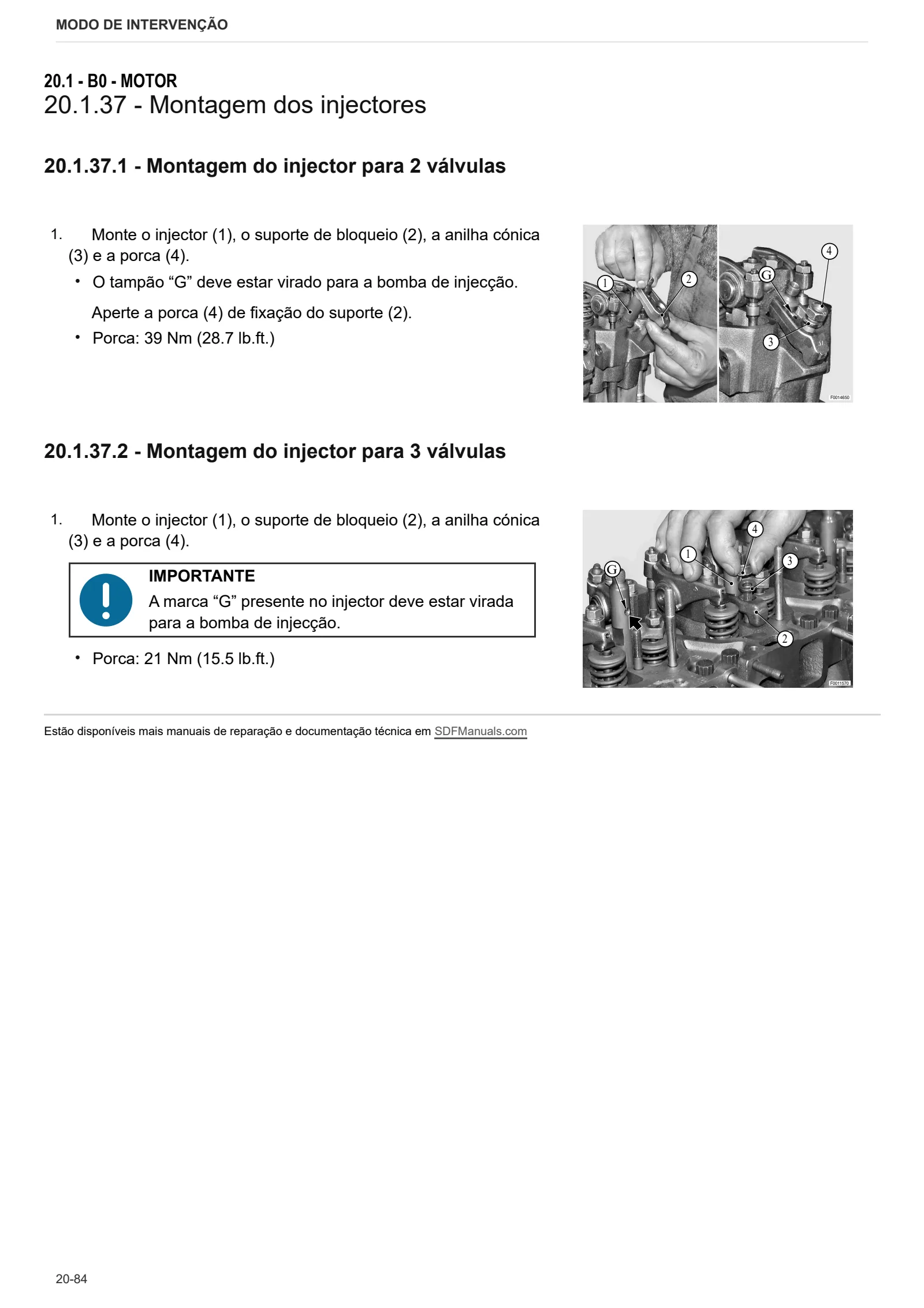

- Montagem dos injectores
- Controlo da saliência dos injectores – Substituição das chumaceiras em cobre
- Verificação dos injectores
- Haste de comando das bombas de injecção
- Revisão do regulador mecânico (padrão e com L.D.A.)
- Revisão do retorno do regulador mecânico
- Regulação do actuador electrónico
- Tabela de dados de registo da potência
- Retorno de accionamento do regulador mecânico e suporte do regulador electrónico
- Bomba do refrigerante
- Válvula termostática
- Controlo da válvula termostática
- Tubos para arrefecimento e admissão
