Belgeye genel bakış
EXPLORER SPECIAL serisindeki SAME EXPLORER 75 SPECIAL → EXP75SVT70001 için Kullanım Kılavuzu. Türkçe dilinde 204 sayfalık dijital PDF.
Orijinal içindekiler bölümü 58 ana bölüm ve 155 ayrıntılı konu içerir; bu baskıda ele alınan sistemleri ve işlemleri açıkça gösterir.
- Önsöz
- TANIMLAMA
- GÜVENLİK
- TRAKTÖRÜNÜZÜ TANIYIN
- TRAKTÖRÜN KULLANIMI
- TRAKTÖRÜN SAKLANMASI
- BAKIM İŞLEMLERİ
- TRAKTÖR ARIZALARININ GİDERİLMESİ
- TEKERLEKLER
- ELEKTRİK SİSTEMİ
- TEKNİK VERİLER
Belge bilgileri
- Marka: SAME
- Seri: EXPLORER SPECIAL
- Model: EXPLORER 75 SPECIAL
- Başlangıç seri numarası: EXP75SVT70001
- Belge türü: Kullanım Kılavuzu
- Dil: Türkçe
- Sayfa: 204
- Dosya boyutu: 18.26 MiB
- Biçim: Dijital PDF indirme
Uyumluluk
Satın almadan önce makinenizin modeli ile başlangıç seri numarasının EXPLORER 75 SPECIAL → EXP75SVT70001 bilgisiyle eşleştiğini doğrulayın.
Tam içindekiler
Önsöz
ÖNEMLİ
- Uyarı
- Traktörün müşteriye teslim edilmesi
- Yeni traktörün sahibine
TANIMLAMA
- Model seri numaraları listesi
Bilgi etiketleri
- Traktör bilgi etiketleri
- Traktör seri numarası
- Motor numarası
- Motor bilgi etiketi
- ROPS bilgi etiketi
- Orijinal yedek parçalar
Garanti
- Teslimat ve kurulum
- Garanti prosedürü
- Nakliye
- Garanti sonrası destek
GÜVENLİK
- Giriş
Emniyetli biçimde çalıştırabilmek için pratik öğütler
- Çevreyi koruyunuz
- Genel güvenlik kuralları
Kaza önleme ve kişisel emniyet
- Emniyet giysileri ve ekipmanları
- Sese maruz kalmak
- Traktöre binmek ve traktörden inmek
- Traktörün park edilmesi
- Traktörü temizleme
İşletim
- Gösterge lambalarını kontrol etme
- Çalıştırma sıvıları
- Yardımcı ekipman
- Emniyetli biçimde çekme
- Yolda sürerken
- Devrilme
- Güvenli biçimde onarım ve bakım
Koruyucu yapı ve emniyet kemeri
- Devrilmeye karşı koruyucu yapı (R.O.P.S.)
- Emniyet kemeri
- Acil durum durdurma
Traktörün hizmetten çıkarılması ve hurdaya ayrılması
- Traktörün hizmetten alınması
- Traktörün hizmetten çıkarılması ve hurdaya ayrılması
Güvenlik uyarısı bildirimleri
- Yapışkan emniyet uyarı etiketleri
TRAKTÖRÜNÜZÜ TANIYIN
Traktörün dış görünümleri
- Traktörün dışarıdan görünüşü
Sürüş yerine erişim
- Sürüş yerine erişim
Operatör koltuğu
- Operatör koltukları
- KAB XL2 koltuk
- Emniyet kemeri

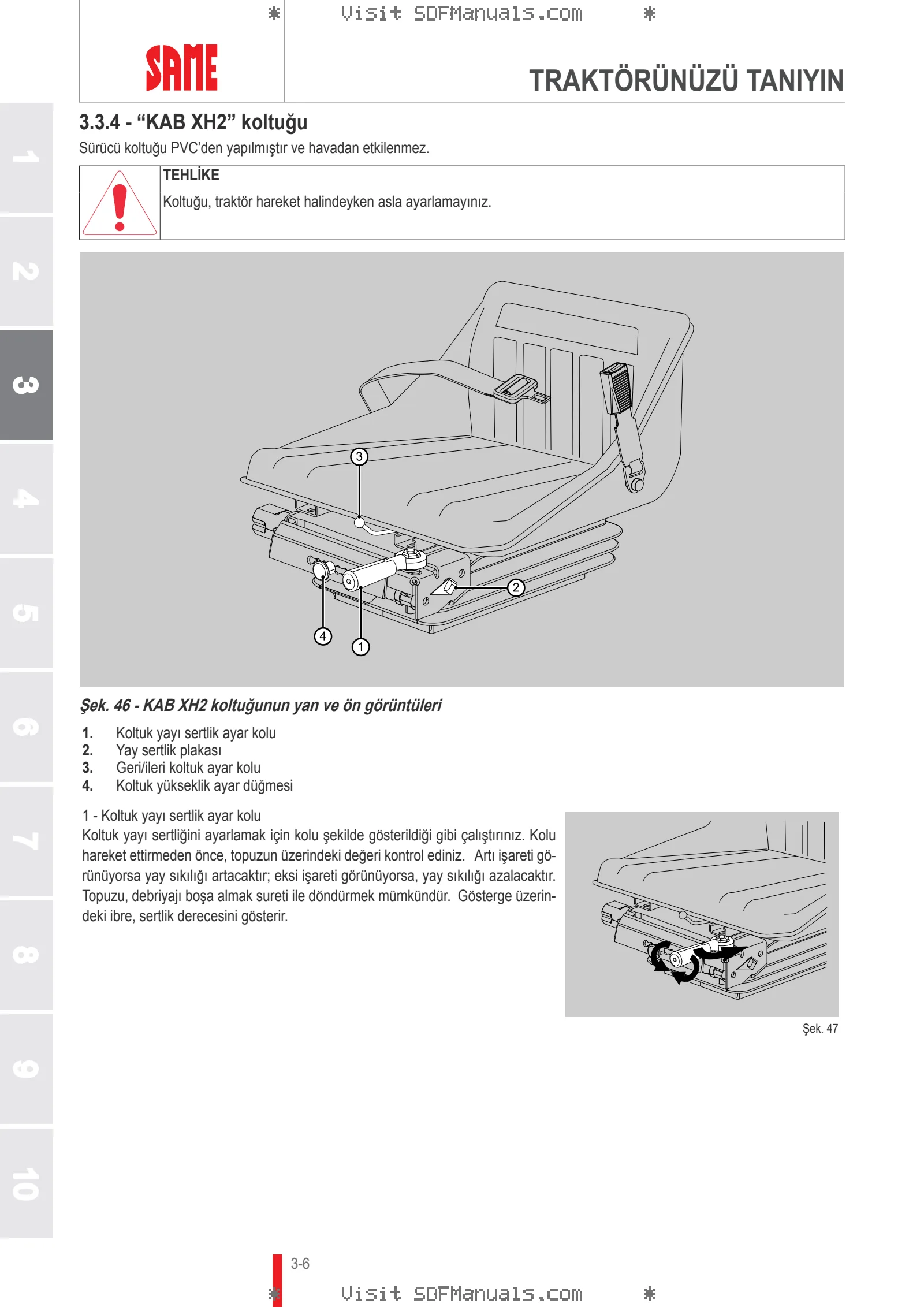

- “KAB XH2” koltuğu
Dikiz aynaları
- Harici dikiz aynaları
Aletler ve traktör kontrolleri
- Gösterge paneli
- Konsol düğmeleri
- Sağ konsol
- Alet kutusu
- Tekerlek takozu
Diğer kontroller
- Debriyaj pedalı
- Fren pedalı
- Park freni kolu
- Gaz pedalı
- Mekanik el gazı
- Transmisyon kontrolleri
TRAKTÖRÜN KULLANIMI
Giriş
- Motor – ilk 50 saatlik çalışma süresi
Motoru çalıştırmak – Stop ettirmek
- Motoru çalıştırma
- Motoru durdurma
- Turboşarjörü kullanarak turbo şarj etme
Transmisyon
- Transmisyon
- Mekanik mekik
Dört çeker – Diferansiyel kilidi
- Önden çekişli sürüşün devreye sokulması
- Ön ve arka diferansiyel kilidi
Arka PTO
- Güç kesme
- Arka PTO (540-1000 devir/dakika)
- Yer hızı PTO
- PTO tahrikli donanımların bağlanması ve ayrılması
Hidrolik arka kaldırıcı
- Hidrolik kaldırma
- Mekanik olarak kontrol edilen yüke duyarlı arka kaldırma ünitesi
3-noktalı bağlantı
- 3-noktalı bağlantı
Hidrolik sistem
- Hidrolik sistem
- Uzaktan kumandalı valf tipleri
- Yardımcı hidrolik yön kontrol valfi kontrolleri

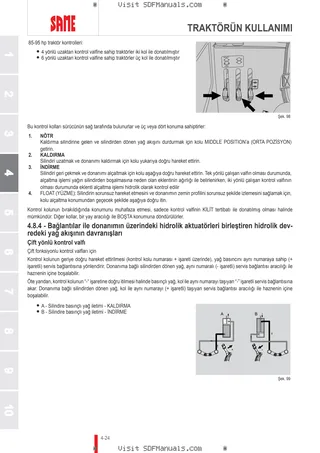

- Bağlantılar ile donanımın üzerindeki hidrolik aktuatörleri birleştiren hidrolik devredeki yağ akışının davranışları
Çekme aletleri
- Çekme aletleri
- Kategori “A” çekme çubuğu
- Kategori “C” ön çekme bağlama tertibatı
- Ön çekme bağlama tertibatı
TRAKTÖRÜN SAKLANMASI
- Aracın uzun bir süre kullanılmamak üzere garaja çekilmesi öncesinde yapılacaklar
- Uzun süre muhafaza edilen bir traktörü kullanıma hazırlama
BAKIM İŞLEMLERİ
Bakım işlemleri
- Bakım aralıkları
- Traktörün/bağlı donanımların yıkanması
- Sıvılar – Yağlar ve dolum hacimleri
- Servis aralıkları
- Bakım ve inceleme planı
Motor kompartımanına ulaşma
- Motor kompartımanına ulaşma
Günlük bakım
- Traktörün genel muayenesi
- Motor yağ seviyesinin ölçülmesi
- Soğutucu seviyesinin ölçülmesi
- Yakıt seviyesinin kontrol edilmesi
- Elektrik sisteminin kontrol edilmesi
Her 50 saatteki bakım
- Transmisyon yağ seviyesini kontrol edin
- Arka dingili gresleme
- Ön dingilin (2WD) yağlanması
- Ön dingilin (4WD) yağlanması
- Debriyaj ve fren deposunun yağ seviyesinin kontrol edilmesi
- Akünün kontrol edilmesi
- Arka 3-uçlu bağlantının yağlanması
- Tekerlek ve lastiklerin kontrol edilmesi
100 saat bakımı (1. servis)
- Fren mesafesinin kontrolü
- Motor tahrik kayışı gerginliğinin kontrol edilmesi
- Motor yağını değiştirme
- Motor yağ filtresi kartuşunun değiştirilmesi
- Radyatör temizliğinin kontrol edilmesi
- Yakıt filtresini değiştirme
- Park fren kolunun kontrol edilmesi
- Yağ borularının kontrolü
Her 300 saatteki bakım

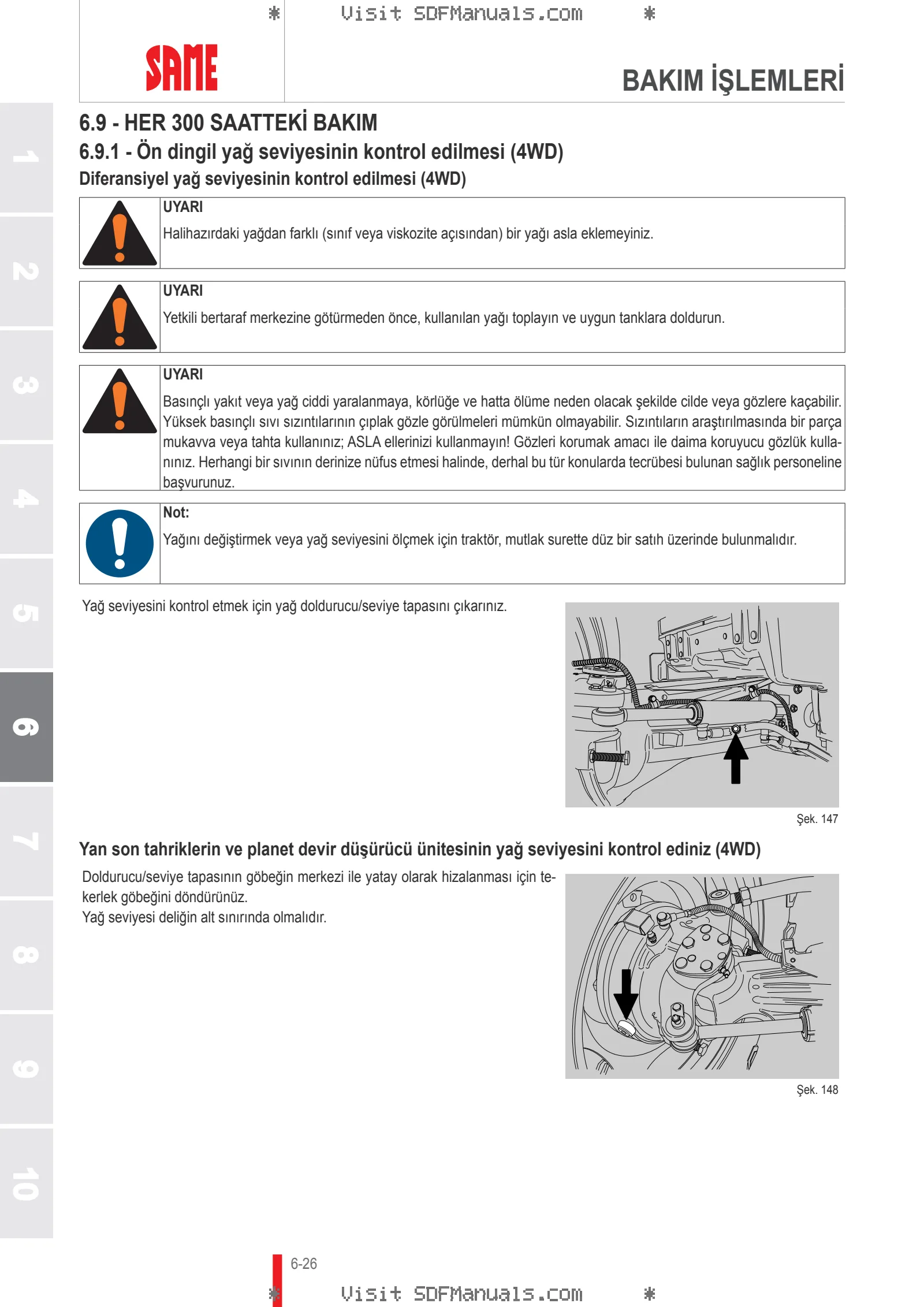

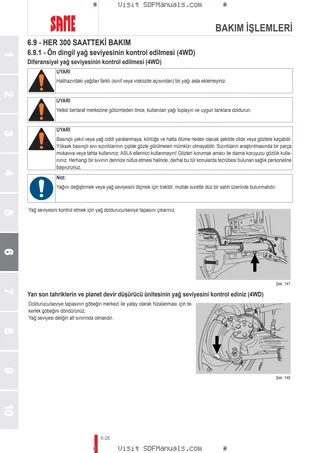

- Ön dingil yağ seviyesinin kontrol edilmesi (4WD)
Her 600 saatteki bakım
- Vites kutusu yağ filtresini değiştirme
- Diferansiyel kilit sisteminin kontrol edilmesi
Her 1200 saatte veya yılda bir gerçekleştirilecek bakım
- Hava filtresi ile dahili emniyet kartuşunun değiştirilmesi
- Hidrolik frenleme sistemindeki havanın boşaltılması
- Hidrolik debriyaj devresindeki havanın boşaltılması
Her 1200 saatte veya her iki yılda bir gerçekleştirilecek bakım
- Motor soğutma sıvısının değiştirilmesi
- Transmisyon yağını değiştirme
- Diferansiyel yağını, planet devir düşürücü ünitesi yağını, son tahrik yağını değiştirme (4WD)
Genel bakım
- Yakıt devresinin havasının alınması
TRAKTÖR ARIZALARININ GİDERİLMESİ
Traktörün çekilmesi
- Motor çalışırken çekme
- Motor durur vaziyetteyken çekme
- Traktörün güvenli şekilde taşınması
- Traktörün kaldırılması
- Motor arızasının giderilmesi
- Vites kutusu arızasının giderilmesi
- Ön ve arka güç çıkışları sorun giderme
- Önden çekiş arızalarının giderilmesi
- Fren arızalarının giderilmesi
- Kaldırma arızalarının giderilmesi
- Hidrolik sistem arızalarının giderilmesi
- Hidrolik yönlü kontrol valflardaki arızaları giderme
- Elektrik sistemindeki arızanın giderilmesi
- Traktör arızalarının giderilmesi
TEKERLEKLER
Giriş
- Lastikler hakkında genel bilgi
- Patlaklar
- Bijon somunu/somun sıkma torkları
Lastik kombinasyonları

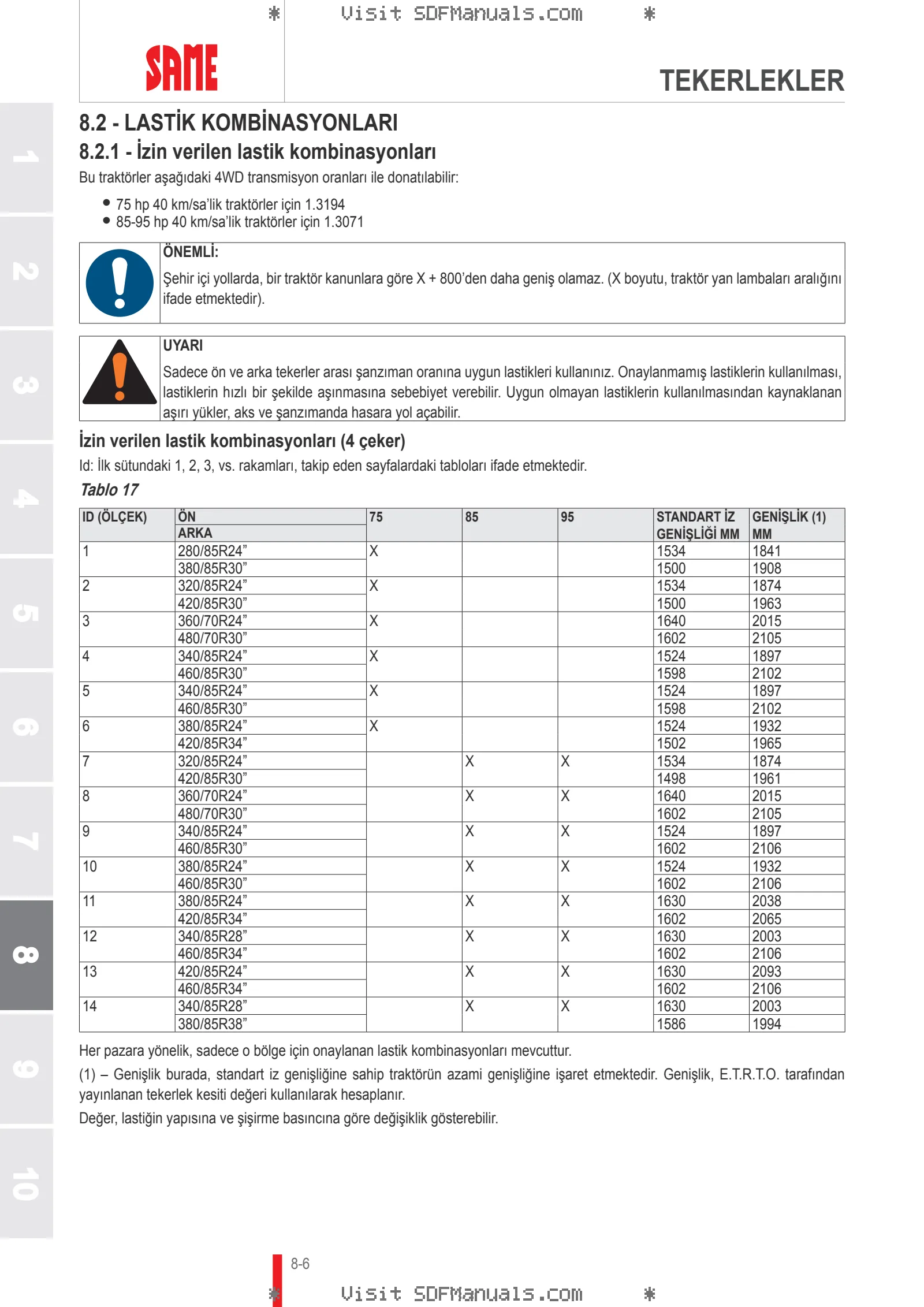

- İzin verilen lastik kombinasyonları
- Mekanik ilerleme hesaplaması
Yol genişliği hesabı
- Minimum iz genişliği
- İz genişlik ayarı
Dengeleme
- Traktör balastı
- Dökme demir bloklu ön balast
- Arka tekerlek balast diskleri
- Su dolu lastikler için balast
ELEKTRİK SİSTEMİ
Akü
- Akü
Kabin sigorta kutusu
- Sigorta kutusu
Karayolunda kullanım için lambalar
- Karayolunda kullanım için lambalar
- Farın ayarlanması
Çalışma lambaları
- Çalışma lambaları
Aksesuarlar
- İlave elektronik bileşenler ve/veya ekipmanın kurulumu
- Güç çıkış soketleri
TEKNİK VERİLER
- Uygunluk beyanları
Traktörün teknik verileri
- Teknik veriler
- Yakıt teknik özellikleri
- Biyodizelin teknik karakteristikleri
- Soğutucu
- Gürültü seviyeleri
Boyutlar ve ağırlıklar
- Traktör boyutları, ağırlıkları ve hızları
Donanım bağlantı diyagramları
- Donanım bağlantı delikleri diyagramı
