Przegląd dokumentu
Instrukcja warsztatowa for SAME SDF T5400 PS from the Tractor components – Transmission – SDF family. Digital PDF in Polish with 215 pages.
Odpowiedni polski spis treści zawiera 6 sekcji i 64 osobnych tematów.
Główne zawarte sekcje
- Przekładnia
- Tylna oś
Szczegóły dokumentu
- Marka: SAME
- Rodzina: Tractor components – Transmission – SDF
- Model: SDF T5400 PS
- Typ dokumentu: Instrukcja warsztatowa
- Język: Polski
- Strony: 215
- Rozmiar pliku: 66.90 MiB
- Format: Cyfrowy plik PDF do pobrania
Zgodność
Przed zakupem sprawdź, czy model i kod referencyjny Twojej maszyny są zgodne z SAME SDF T5400 PS.
Pełny spis treści
Przekładnia
Wstęp
- Przekładnia
- Widoki przekładni
- Inwersor hydrauliczny
- Jednostka HML
- Tylny WOM
Dane techniczne
- Jednostki miary i współczynniki przeliczeniowe
Specjalne narzędzia i sprzęt
- Narzędzia specjalne
Demontaż
- Odprowadzanie i uzupełnianie oleju przekładniowego
- Jednostka hydraulicznego inwersora
- Zespół wału wejściowego i tarcza zębata
- Demontaż jednostki przekładni nawrotnej
- Demontaż zespołu osłony
- Demontaż jednostki sprzęgła napędu do jazdy w przód
- Demontaż jednostki sprzęgła napędu do jazdy w tył
- Oddzielić przednią obudowę przekładni od obudowy tylnej.

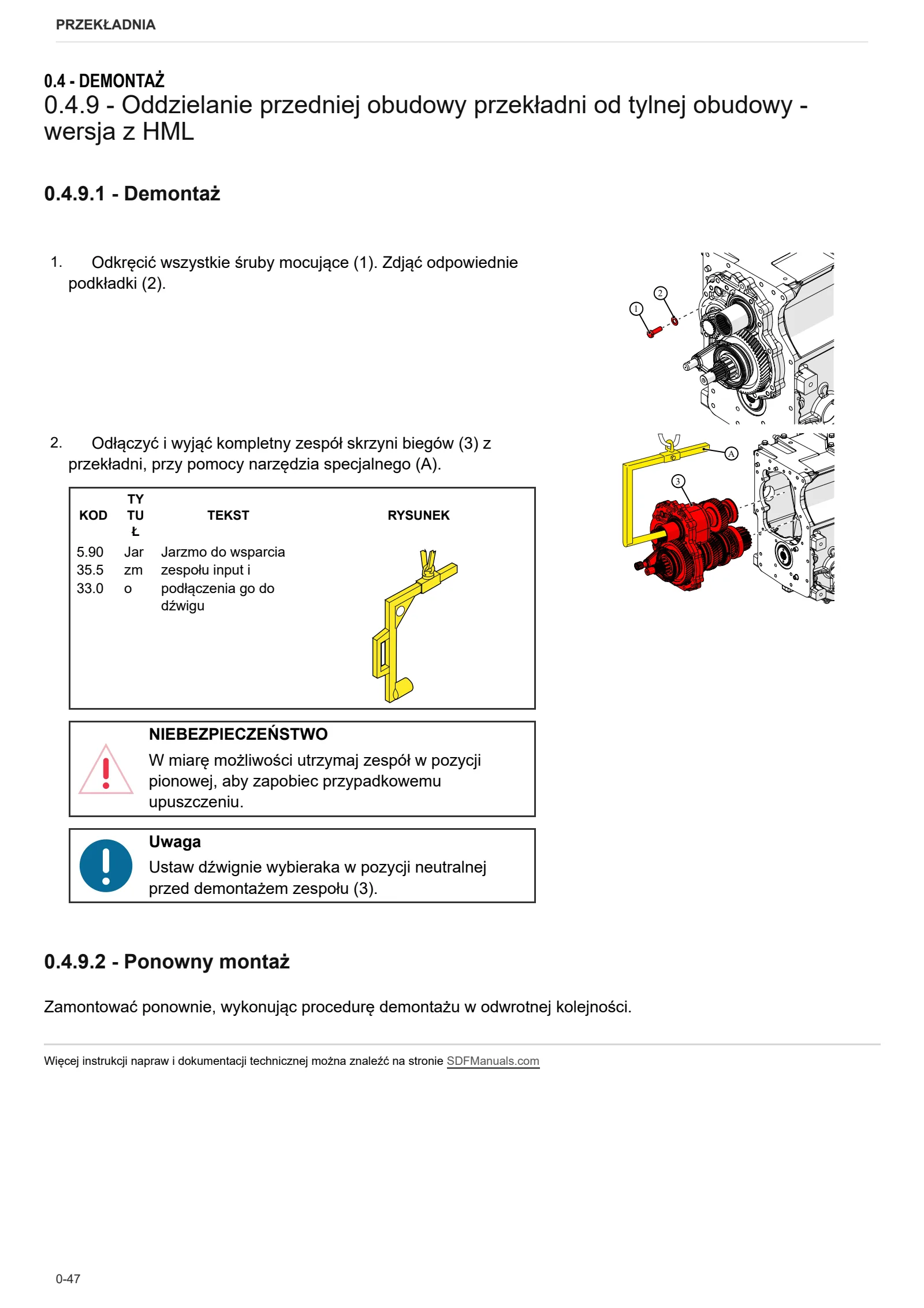

- Oddzielanie przedniej obudowy przekładni od tylnej obudowy – wersja z HML
- Demontaż wału wyjściowego przekładni – wersja z HML
- Regulacja łożyska wału dodatkowego za pomocą podkładek
- Demontaż całej przekładni – wersja z HML
- Montaż i regulacja przekładni.
- Demontaż wału wejściowego przekładni – Wersja z jednostką HML
- Demontaż wału głównego – Wersja z jednostką HML
- Demontaż wału pomocniczego – Wersja z jednostką HML
- Jednostka HML
- Regulacja wału HML za pomocą podkładek
- Procedura montażu jednostki HML
- Demontaż jednostki HML
- Demontaż zewnętrznej obudowy HML
- Demontaż jednostki wspornika kół planetarnych – wersja z HML
- Demontaż sprzęgła zakresu Low – wersja z jednostką HML
- Ponowny montaż i regulacja jednostki HML
- Główna dźwignia zmiany biegów
- Demontaż jednostki dźwigni zmiany biegów
- Wewnętrzne elementy sterowania przekładni zakresu – wersja z biegiem pełzającym / biegiem pełzającym supercreeper
- Obudowa tylnego wałka zębatego – wersja z biegiem pełzającym / biegiem pełzającym supercreeper
- Regulacji skrzyni biegów zakresu oraz kół zębatych biegu pełzającego
- Regulacja wału HML

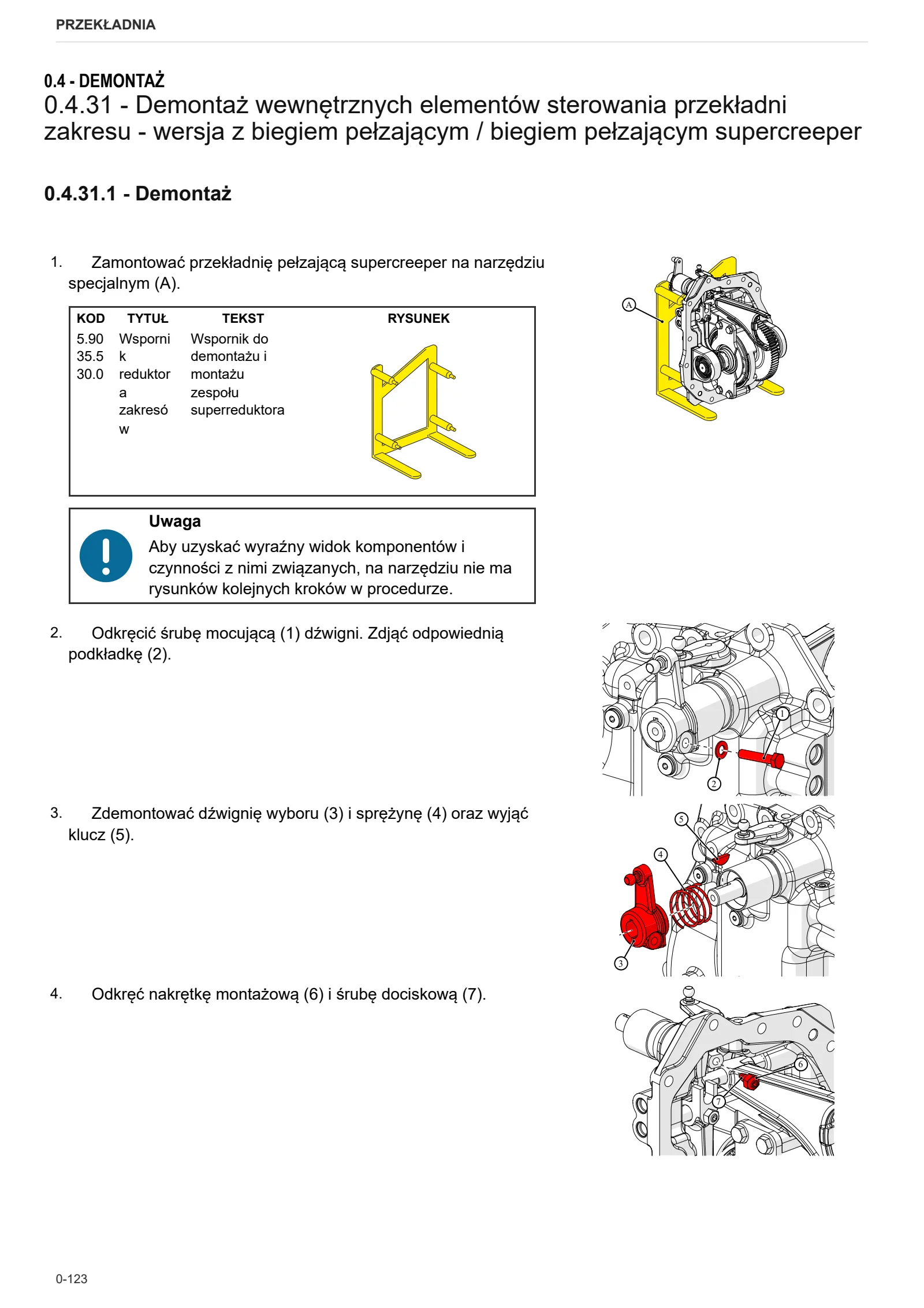

- Demontaż wewnętrznych elementów sterowania przekładni zakresu – wersja z biegiem pełzającym / biegiem pełzającym supercreeper
- Zespół przekładni redukcyjnej zakresu – wersja z biegiem pełzającym / biegiem pełzającym supercreeper
- Demontaż wału superreduktora
- Wał napędu 4WD w przekładni
- Demontaż sprzęgła napędu na cztery koła – EasyShift z mechanicznym hamulcem postojowym
- Regulacja luzu pomiędzy wałkiem zębatym a kołem talerzowym – wersja z mechanizmem różnicowym ASM
- Regulacja mechanizmu różnicowego ASM – zestaw stożkowych kół zębatych z biegiem pełzającym i biegiem pełzającym supercreeper
- Urządzenie załączania napędu 4WD – Easyshift
- Segmenty tarczy hamulca postojowego
- WOM napędu pompy – zewnętrzne koło zębate
- WOM napędu pompy – wewnętrzne koło zębate
- Sprzęgło załączania WOM
- Demontaż sprzęgła załączania WOM
- Wał wyjściowy WOM – wersja z 4 przełożeniami
- Demontaż wału wyjściowego WOM – wersja z 4 przełożeniami
- Demontaż tylnego wału kołnierza wyjściowego WOM – wersja z 4 przełożeniami
- Zsynchronizowany wał WOM
Tylna oś
- Tylna oś
- Tylna oś
- Tylny mechanizm różnicowy, wersja z ASM
- Prawa strona osi tylnej
- Lewa strona osi tylnej
- Demontaż osi tylnej
- Prawy/lewy element nośny hamulca
- Demontaż elementu nośnego hamulców
- Tylny mechanizm różnicowy – wersja z ASM
- Demontaż tylnego mechanizmu różnicowego – wersja z ASM
