Opis dokumentu
Instrukcja obsługi do SAME L15H L15M z serii L – FRONT LOADERS. Cyfrowy PDF w języku Polski, 138 stron.
Oryginalny spis treści obejmuje 27 rozdziałów i 78 szczegółowych tematów, dzięki czemu można dokładnie sprawdzić zakres systemów i procedur opisanych w tym wydaniu.
- IDENTYFIKACJA
- BEZPIECZEŃSTWO
- ZAPOZNANIE SIĘ Z PODAJNIKIEM
- ZASTOSOWANIE PODAJNIKA
- PRZECHOWYWANIE PODAJNIKA
- CZYNNOŚCI KONSERWACYJNE
- DIAGNOZA NIEPRAWIDŁOWOŚCI
- DANE TECHNICZNE
- 130-150
- i Agrotron K90-K100-K110-K120
- 110-120 i Agrotron K90-K100-K110-K120
- 110-115-125 i Agrotron K410-K420-K610-K430
Dane dokumentu
- Marka: SAME
- Seria: L – FRONT LOADERS
- Model: L15H L15M
- Typ dokumentu: Instrukcja obsługi
- Język: Polski
- Strony: 138
- Rozmiar pliku: 18.12 MiB
- Format: Cyfrowy plik PDF do pobrania
Zgodność
Przed zakupem sprawdź, czy model i początkowy numer seryjny maszyny odpowiadają L15H L15M.
Pełny spis treści
IDENTYFIKACJA
- Tabliczki identyfi kacyjne podajnika
- Oryginalne części zamienne
BEZPIECZEŃSTWO
- Wprowadzenie
Rady praktyczne dotyczące bezpieczeństwa pracy
- Ochrona środowiska
Zapobieganie wypadkom i bezpieczeństwo osobiste
- Odzież i sprzęt ochronny
- Narażenie na hałas
- Urządzenia ochronne i zabezpieczające
- Zasady ogólne dotyczące maszyny
- Środki ostrożności dotyczące podajnika
- Przemieszczanie podajnika
- Normy ogólne dotyczące konserwacji
Ogólne zasady użytkowania podajnika
- Dozwolone zastosowanie
- Niedozwolone zastosowania
- Zabezpieczenia
- Normy dotyczące transportu drogowego
- Parkowanie maszyny

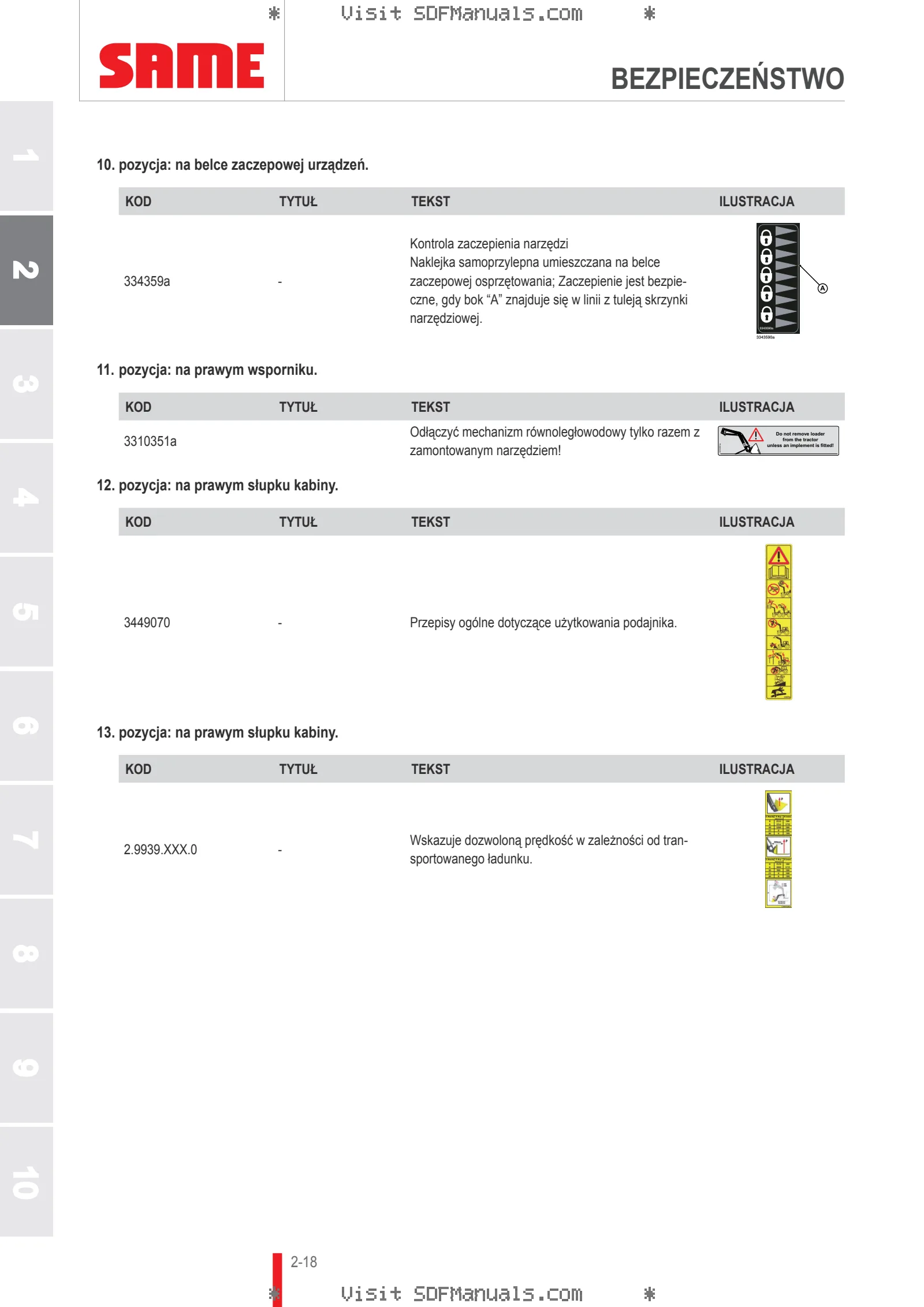

Tabliczki bezpieczeństwa
- Samoprzylepne tabliczki ostrzegawcze
ZAPOZNANIE SIĘ Z PODAJNIKIEM
Główne komponenty podajnika
- Defi nicja kierunków pracy
- Dźwignia sterująca
ZASTOSOWANIE PODAJNIKA
- Instalacja podajnika na maszynie
- Demontaż podajnika z maszyny
Podłączanie i odłączanie szybkich złączy
- Podłączanie szybkich złączy
- Odłączanie szybkich złączy
Otwieranie i zginanie wsporników
- Otwieranie
- Zginanie
- Regulacja klinów ustalających podajnika
Dźwignia sterująca (typu 1)
- Główne elementy sterowania
- Urządzenie blokujące łopatę
- Podajnik z funkcją automatycznego wyrównywania mechanicznego
- Podajnik z funkcją szybkiego rozładunku
- Podajnik z funkcją automatycznego wyrównywania hydraulicznego i szybkiego rozładunku

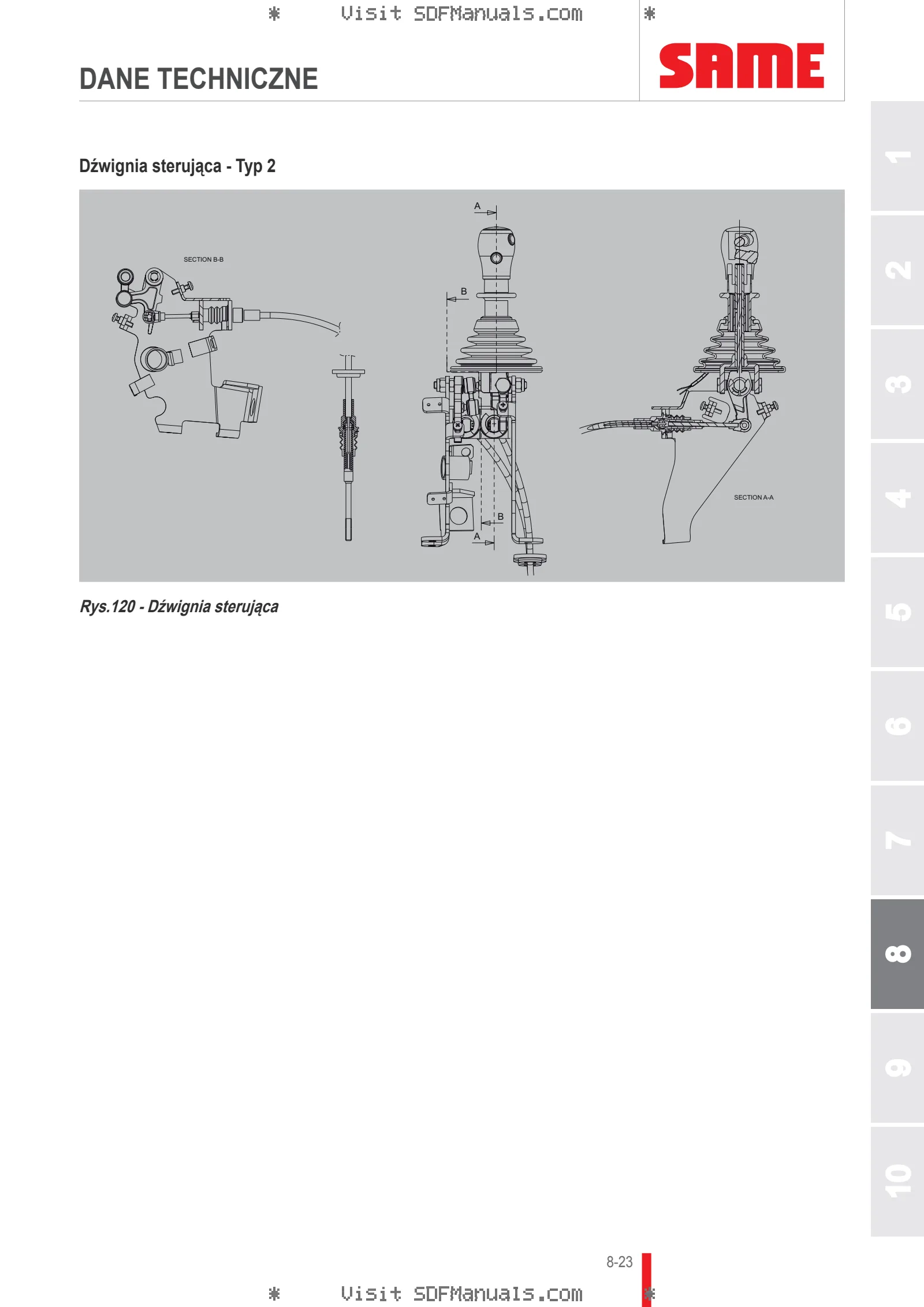

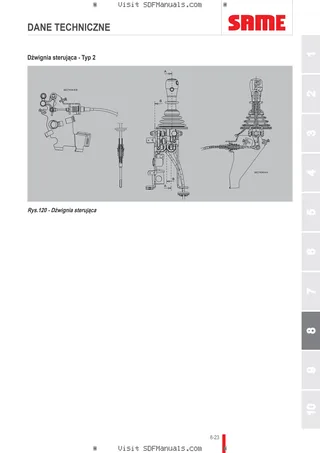

Dźwignia sterująca typu 2;
- Główne elementy sterowania
- Urządzenie blokujące łopatę
- Podajnik z funkcją automatycznego wyrównywania mechanicznego
- Podajnik z funkcją szybkiego rozładunku
Działanie podajnika

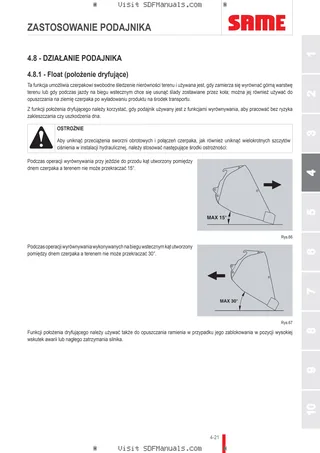

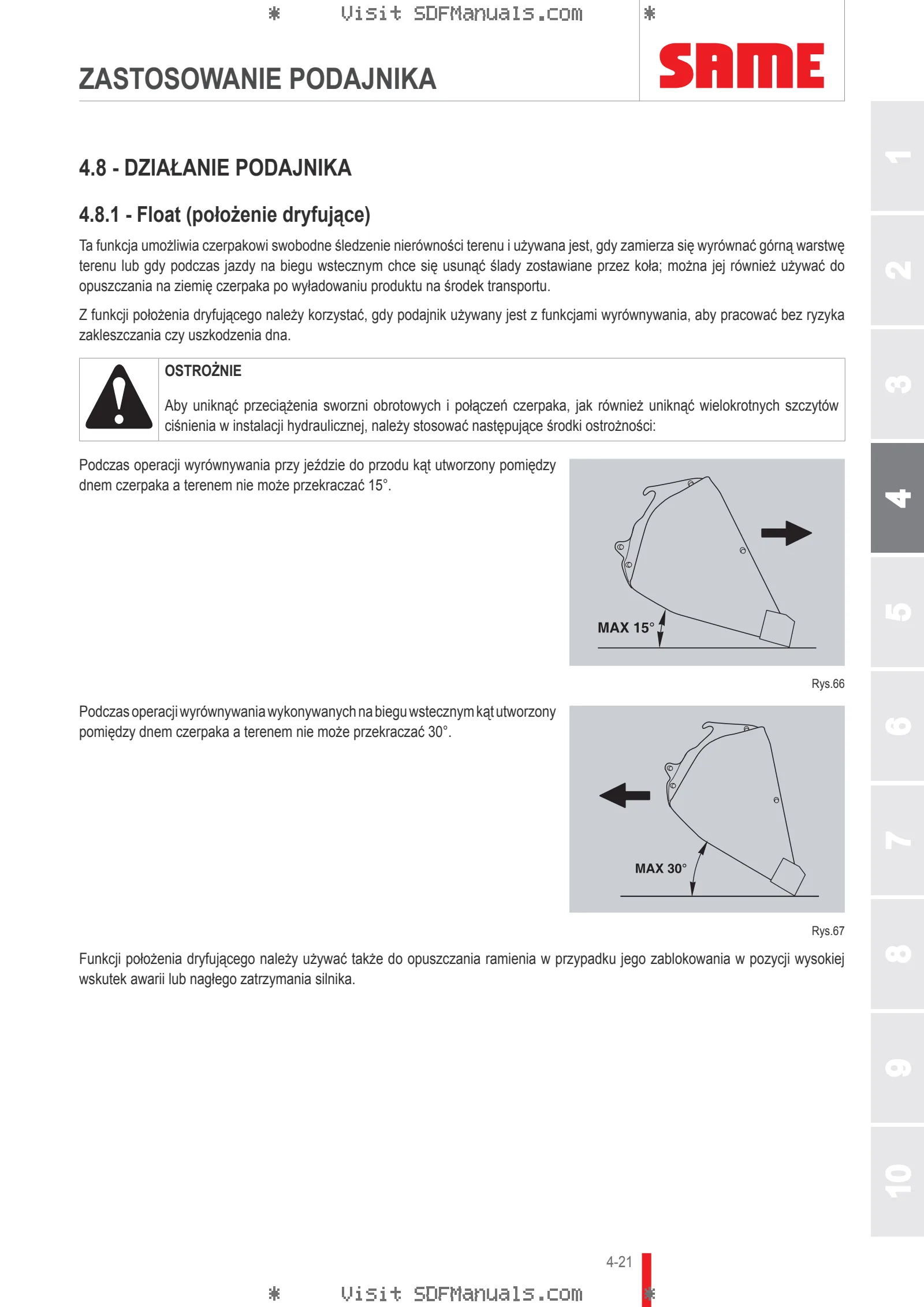

- Float (położenie dryfujące)
- Automatyczne wyrównywanie hydrauliczne
- Regulacja prędkości opuszczania podajnika
- Szybki rozładunek czerpaka
- Tłumiki drgań
Metoda obsługi podajnika
- Ładowanie materiałów w stos i w miejscu płaskim
- Praca na zboczach
- Praca na terenach o luźnym lub nierównym podłożu
- Praca na terenach oblodzonych lub zaśnieżonych
- Regulacja wskaźnika poziomu czerpaka
- Podłączanie i odłączanie narzędzi
PRZECHOWYWANIE PODAJNIKA
- Długie okresy nieużywania podajnika
CZYNNOŚCI KONSERWACYJNE
Środki ostrożności związane z konserwacją
- Znaki ostrzegawcze
- Czyszczenie
- Kontrola instalacji hydraulicznej
- Tabela konserwacji i przeglądów
- Tabela konserwacji
Interwencje codzienne
- Kontrola oleju i smarowania
Konserwacja po pierwszych 50 godzinach i po każdych 100 godzinach
- Kontrola dokręcenia śrub i nakrętek
Coroczna konserwacja
- Kontrola rur i zaworu hydraulicznego
DIAGNOZA NIEPRAWIDŁOWOŚCI

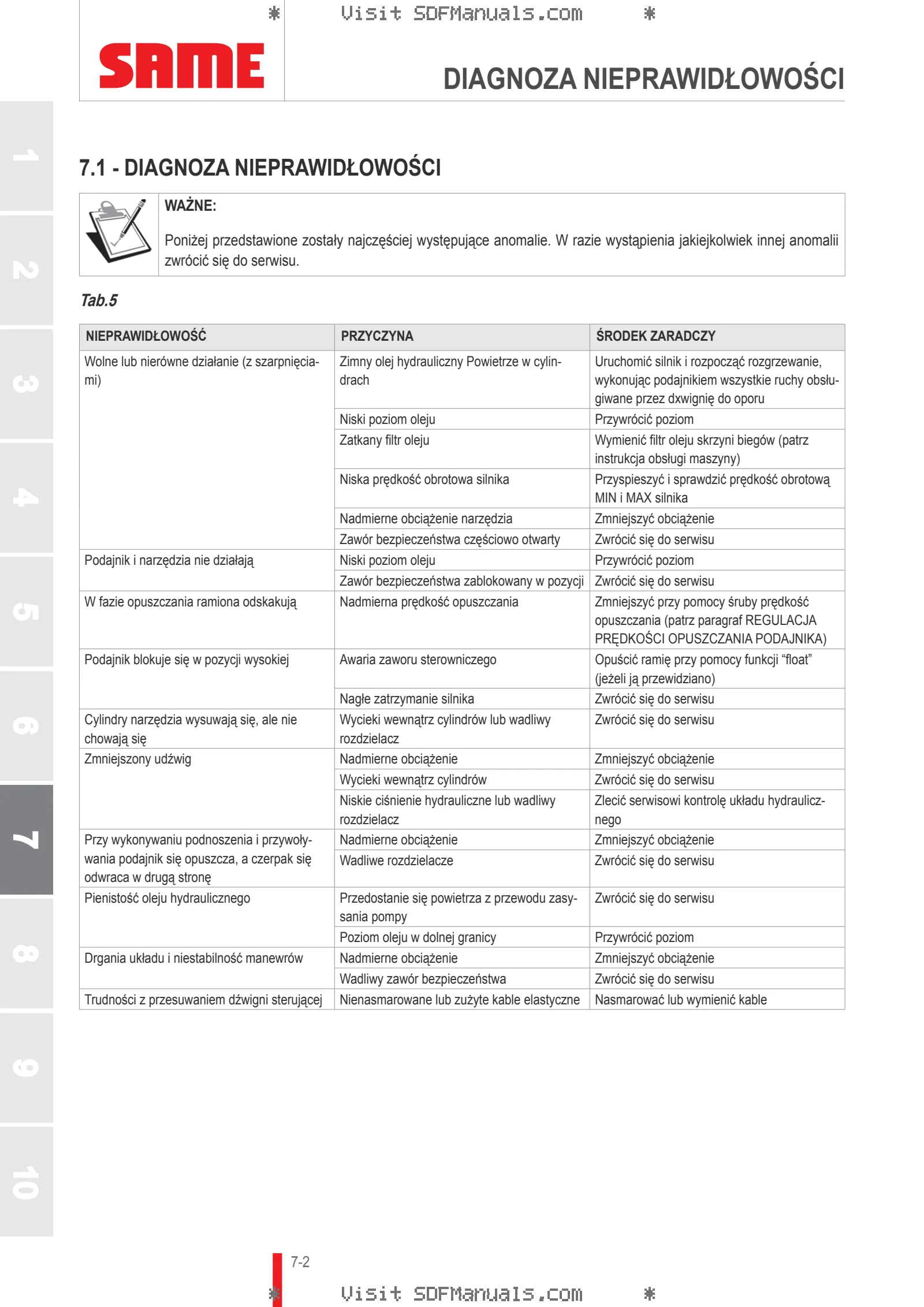

- Diagnoza nieprawidłowości
DANE TECHNICZNE
Dane techniczne maszyny
- Dane techniczne maszyny – Explorer3 100 (Podajniki L-15H L-15M)
- Dane techniczne maszyny – Silver (Podajniki L-15H L15M)
- Dane techniczne maszyny – Iron 100-110-120 (Podajnik L-30H L-30M)
- Dane techniczne maszyny – Iron 100-110-115-125 (Podajnik L-30H L-30M)
- Dane techniczne maszyny – Iron 130 (Podajnik L-35H L-35M), Iron 150 (Podajnik L-50H
Dane techniczne podajnika
- Dane techniczne podajnika
Oprzyrządowanie montowane na końcach
- Oprzyrządowanie montowane na końcach
Deklaracja zgodności
- Deklaracja zgodności podajnika dla gamy Explorerł, R3 Evo, XB Max, Agrofarm
- Deklaracja zgodności oprzyrządowania dla gamy Explorerł, R3 Evo, XB Max, Agrofarm
- Deklaracja zgodności podajnika dla gamy Silver, R4 i XT
- Deklaracja zgodności oprzyrządowania dla gamy Silver, R4 i XT
- Deklaracja zgodności podajnika dla gamy Iron 130-150, R6 130-150, XL 130-150 i Agrotron
- Deklaracja zgodności oprzyrządowania dla gamy Iron 130-150, R6 130-150, XL 130-150 i
- Deklaracja zgodności podajnika dla gamy Iron 100-110-120, R6 100-110-120, XM 100-110-
- Deklaracja zgodności oprzyrządowania dla gamy Iron 100-110-120, R6 100-110-120, XM
- Deklaracja zgodności podajnika dla gamy Iron 100-110-115-125, R6 100-110-115-125, XM
- Deklaracja zgodności oprzyrządowania dla gamy Iron 100-110-115-125, R6 100-110-115-
- 130-150
- i Agrotron K90-K100-K110-K120
- 110-120 i Agrotron K90-K100-K110-K120
- 110-115-125 i Agrotron K410-K420-K610-K430
- , XM 100-110-115-125 i Agrotron K410-K420-K610-K430
