Обзор документа
Руководство оператора для LAMBORGHINI SPARK 180 T4i → WSXAT70200LL50010 из семейства SPARK. Цифровой PDF на языке: Русский, 392 страниц.
Оригинальное оглавление содержит 65 разделов и 251 подробных тем и позволяет заранее оценить системы и процедуры, рассмотренные в этой редакции.
- Введение
- ИДЕНТИФИКАЦИЯ
- БЕЗОПАСНОСТЬ
- ЗНАКОМСТВО С ТРАКТОРОМ
- ЭКСПЛУАТАЦИЯ ТРАКТОРА
- ПОМЕЩЕНИЕ ТРАКТОРА НА ХРАНЕНИЕ В НЕРАБОЧИЙ ПЕРИОД
- ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
- ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
- КОЛЕСА
- ЭЛЕКТРООБОРУДОВАНИЕ
- ТЕХНИЧЕСКИЕ ДАННЫЕ
Сведения о документе
- Бренд: LAMBORGHINI
- Семейство: SPARK
- Модель: SPARK 180 T4i
- Начальный серийный номер: WSXAT70200LL50010
- Тип документа: Руководство оператора
- Язык: Русский
- Страницы: 392
- Размер файла: 41.52 MiB
- Формат: Цифровая загрузка PDF
Совместимость
Перед покупкой убедитесь, что модель и начальный серийный номер вашей машины соответствуют SPARK 180 T4i → WSXAT70200LL50010.
Полное оглавление
Введение
Важное примечание
- Предупреждение
- Передача трактора клиенту
- Владельцу нового трактора
ИДЕНТИФИКАЦИЯ
- Перечень моделей с указанием паспортных номеров
Идентификационные таблички
- Идентификационная табличка трактора
- Заводской номер трактора
- Заводской номер двигателя
- Идентификационная табличка двигателя
- Идентификационные таблички защитной конструкции
- Идентификационная табличка коробки передач
- Идентификационная табличка переднего моста
- Оригинальные запасные части
Гарантия
- Поставка и монтаж
- Гарантийное обслуживание
- Транспортировка трактора
- Сервисное обслуживание после истечения гарантийного срока
БЕЗОПАСНОСТЬ
- Введение
Практические рекомендации по выполнению работ в безопасных условиях
- Бережно относитесь к окружающей среде
- Основные правила техники безопасности
Предупреждение несчастных случаев и индивидуальная безопасность
- Защитная одежда и оснащение
- Воздействие шума
- Подъем и спуск с трактора
- Стоянка трактора
- Очистка трактора
Принцип действия
- Проверка индикаторов
- Жидкости для облегчения пуска
- Вспомогательное оборудование
- Буксировка в безопасных условиях
- Движение по дорогам
- Опрокидывание
- Проведение ремонта и технического обслуживания в безопасных условиях
- Аварийная остановка
Кабина безопасности
- Защитная конструкция для снижения рисков в случае опрокидывания (ROPS)
- Аварийные выходы
- Защитная конструкция для снижения рисков при падении предметов (FOPS.)
- Конструкция для защиты оператора (OPS)
- Использование опасных веществ
Вывод трактора из эксплуатации и его утилизация
- Вывод трактора из эксплуатации
- Утилизация/переработка трактора
Предупредительные таблички
- Предупредительные наклейки
- Предупредительные наклейки – Модификация для Северной Америки
ЗНАКОМСТВО С ТРАКТОРОМ
Виды трактора снаружи
- Виды трактора снаружи
Доступ к месту водителя
- Доступ к месту водителя
Сиденье водителя
- Сиденье типа “GRAMMER MSG95AL/721” с пневматической подвеской и тканевой обивкой
- Сиденье типа “GRAMMER MSG95AL/731” с пневматической подвеской и тканевой обивкой
- Многофункциональный подлокотник – регулировка
- Ремень безопасности
- Сиденье для пассажира
- Ремни безопасности пассажирского сиденья
Рулевое колесо
- Регулирование рулевого колеса
Зеркала заднего обзора
- Наружные зеркала заднего обзора
- Внутренние зеркала заднего обзора
Приборы и устройства управления трактором
- Приборы и устройства управления
- Приборная доска
- Выключатели на приборной доске
- Подрулевые устройства управления
- Правая панель приборов
- Многофункциональный подлокотник
- Манометр для измерения давления сжатого воздуха в тормозной системе
- Левая панель приборов
- Система кондиционирования
- Воздушный фильтр кабины
- Идентификация варианта крыши

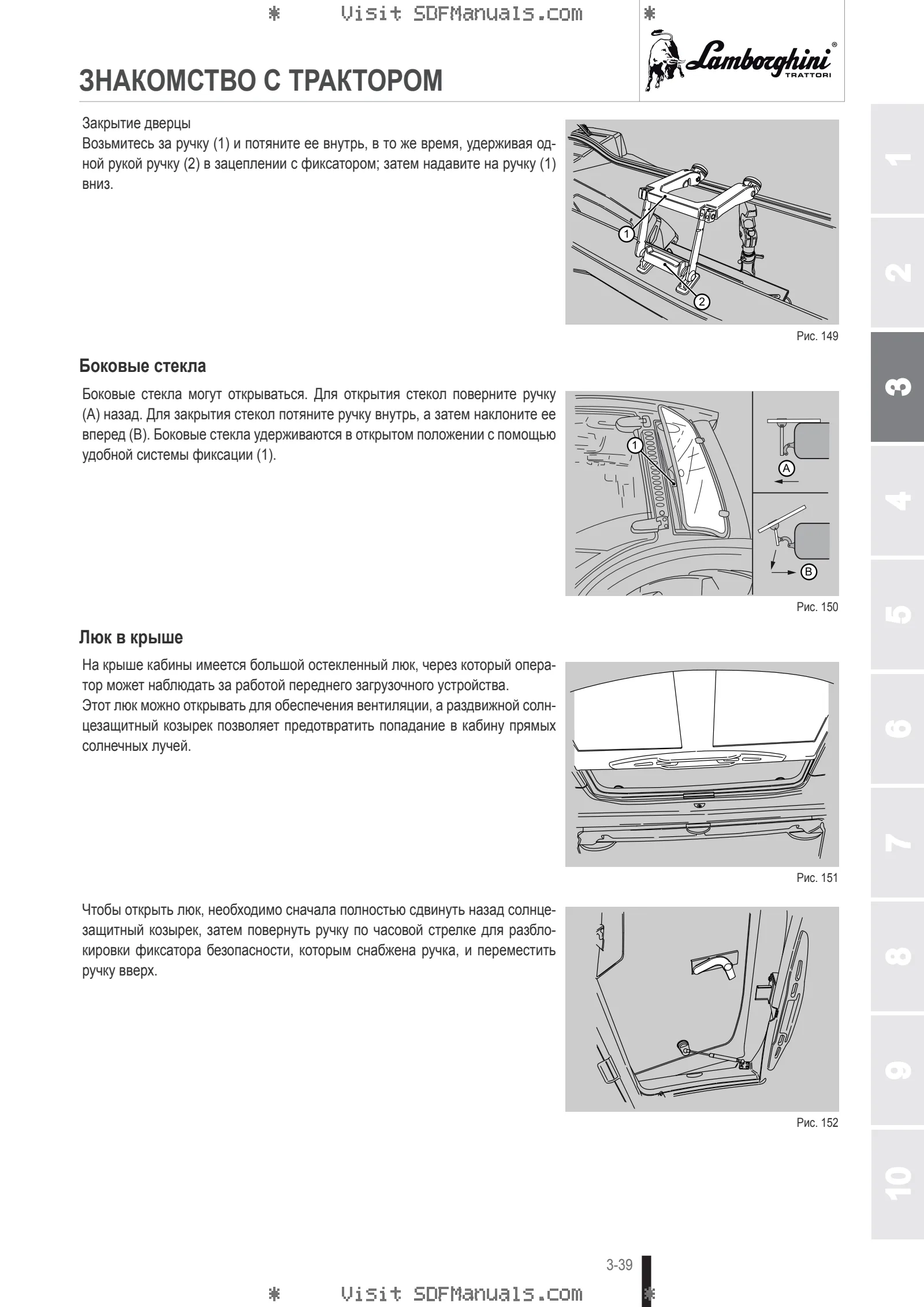

- Кабина
- Место для хранения инструкций оператора
- Огнетушитель
- Предупредительный треугольник
- Клинья
- Ящик для инструментов
Другие устройства управления
- Педали управления
- Управление сцеплением
- Педаль тормозов
- Рычаг стояночного тормоза
- Педаль акселератора
- Ручной привод электронного акселератора
- Органы управления трансмиссией
ЭКСПЛУАТАЦИЯ ТРАКТОРА
Введение
- Двигатель – первые 50 часов работы
Запуск – Остановка двигателя
- Запуск двигателя
- Остановка двигателя
- Система наддува турбокомпрессором
- Покидание места водителя в условиях безопасности
Трансмиссия
- Трансмиссия
- Режим Automatic Power Shift – APS
- Редуктор сверхмалых скоростей
- Реверс с электрогидравлическим приводом
Передний привод – Блокировка дифференциала
- Включение привода на передние колеса
- Блокировка переднего и заднего дифференциалов
- Система ASM/SBA
- Подпружиненный передний мост
Торможение
- Гидравлическая система торможения прицепа
- Автоматический пневматический тормозной механизм
Задний ВОМ
- Определение и оснащение заднего ВОМ
- Органы управления и индикаторы заднего ВОМ
- Использование заднего ВОМ с помощью устройств управления, расположенных в кабине
- Автоматический вал отбора мощности
- Использование заднего ВОМ с помощью внешних устройств управления
- Присоединение и отсоединение орудий, управляемых с помощью ВОМ
Передний ВОМ
- Органы управления и использование переднего ВОМ
Заднее гидравлическое подъемное устройство
- Гидравлическое подъемное устройство
- Заднее подъемное устройство с электрогидравлическим приводом
Переднее гидравлическое подъемное устройство
- Передний подъемник
Трехточечная сцепка

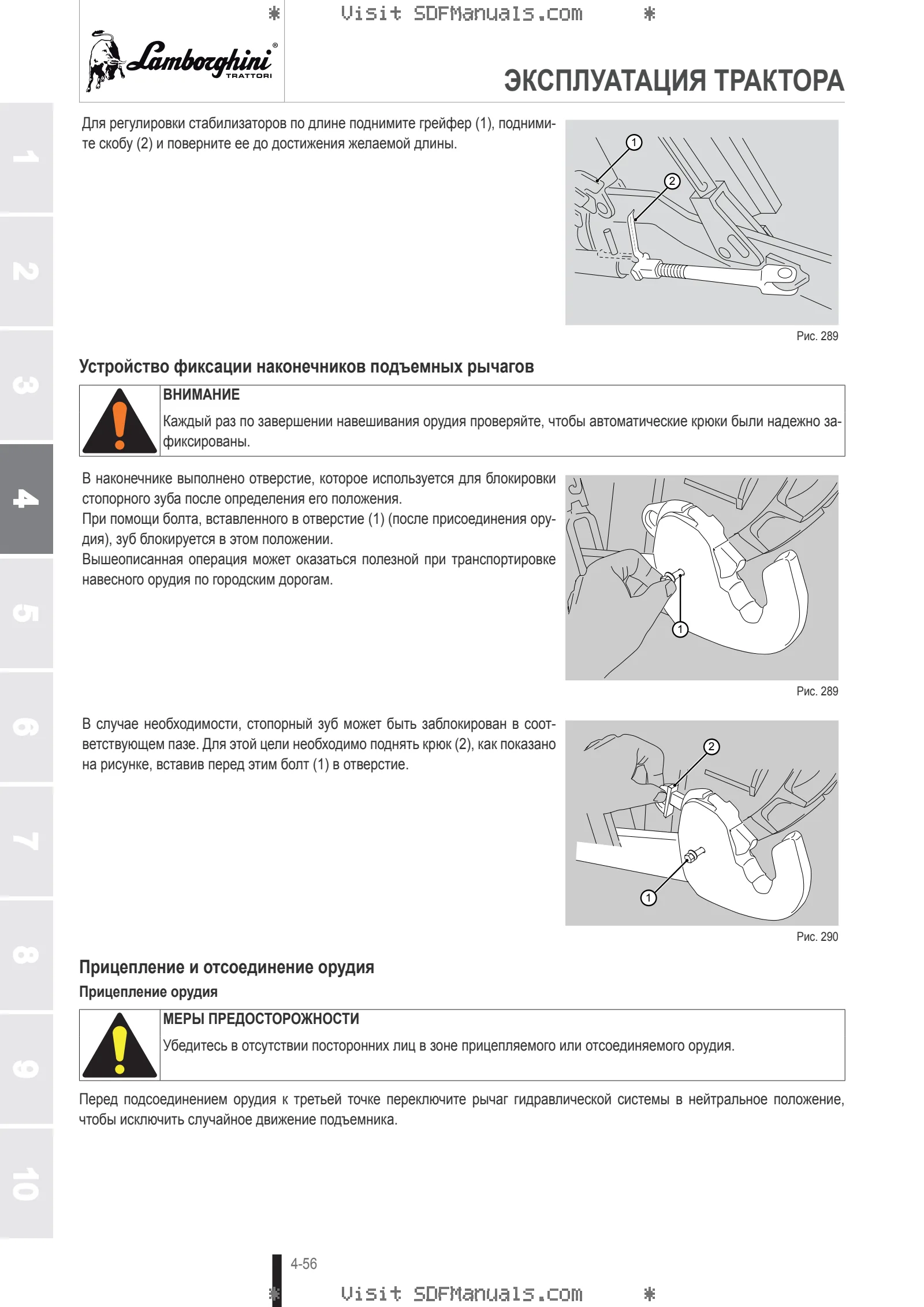

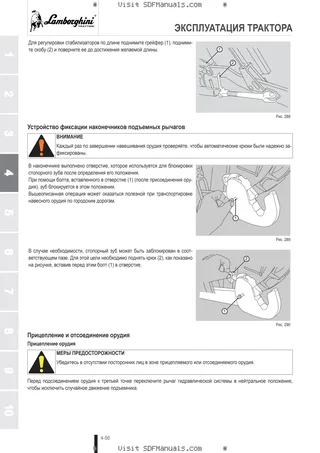

- Трехточечная сцепка
Гидравлическая система
- Гидравлическая система
- Вспомогательный гидравлический распределитель
- Виды вспомогательных гидравлических распределителей
- Устройства управления вспомогательным гидравлическим распределителем
- Соответствие между рычагами управления и задними гидравлическими золотниками
- Принцип работы гидравлического распределителя
- Передние гидравлические порты
Буксирные устройства
- Вертикальные нагрузки (SPARK 180 T4i ->WSXAT70200LL50010)
- Вертикальные нагрузки (SPARK 190 T4i ->WSXAU50200LL50010, SPARK 210 T4i ->WSXAZ50200LL50010)
- Буксировочные устройства
- Буксировочные устройства для тракторов, рассчитанных на скорость 50 км/ч
- Регулировка буксировочных крюков по высоте
- Буксирная тяга
- Стандартная длинная рама-держатель крюка
- Буксирный крюк с предохранительной блокировкой
- Буксирный крюк с предохранительным штифтом
- Автоматический буксирный крюк
- Скользящий крюк Piton-Fix или Sfera
- Гидравлический буксирный крюк Pick Up Hitch
- Рама-держатель крюка с Piton Fix или Sfera
- Буксирная тяга с Piton Fix или Sfera
- Буксирная тяга фрезерованного типа
- Стандартная короткая рама-держатель крюка
- Полуавтоматический буксирный крюк
- Механический буксирный крюк Pick-Up Hitch
- Комбинация трактор/орудие
- Взвешивание трактора
ПОМЕЩЕНИЕ ТРАКТОРА НА ХРАНЕНИЕ В НЕРАБОЧИЙ ПЕРИОД
- Операции перед установкой трактора в гараж на длительное время
- Подготовка трактора к работе после длительного простоя
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Операции по техобслуживанию
- Интервалы техобслуживания
- Наружная мойка трактора и навесного оборудования
- Мойка внутри кабины
- Рекомендуемые жидкости и смазочные материалы
- Талоны технического обслуживания
- Таблица технического обслуживания
- График техобслуживания – 1-й талон техосмотра
Доступ к моторному отсеку
- Доступ к моторному отсеку
Ежедневное техобслуживание
- Общий осмотр трактора
- Проверка уровня масла в двигателе
- Контроль уровня охлаждающей жидкости
- Проверка уровня топлива, слив воды из фильтра
- Контроль уровня AdBlue®
- Проверка электрической системы
Техобслуживание через 50 часов – 1-й техосмотр
- Обратитесь в авторизованную сервисную мастерскую
- Проверка сервотормозов
- Замена моторного масла
- Замена картриджа фильтра моторного масла
- Проверка и очистка радиаторов

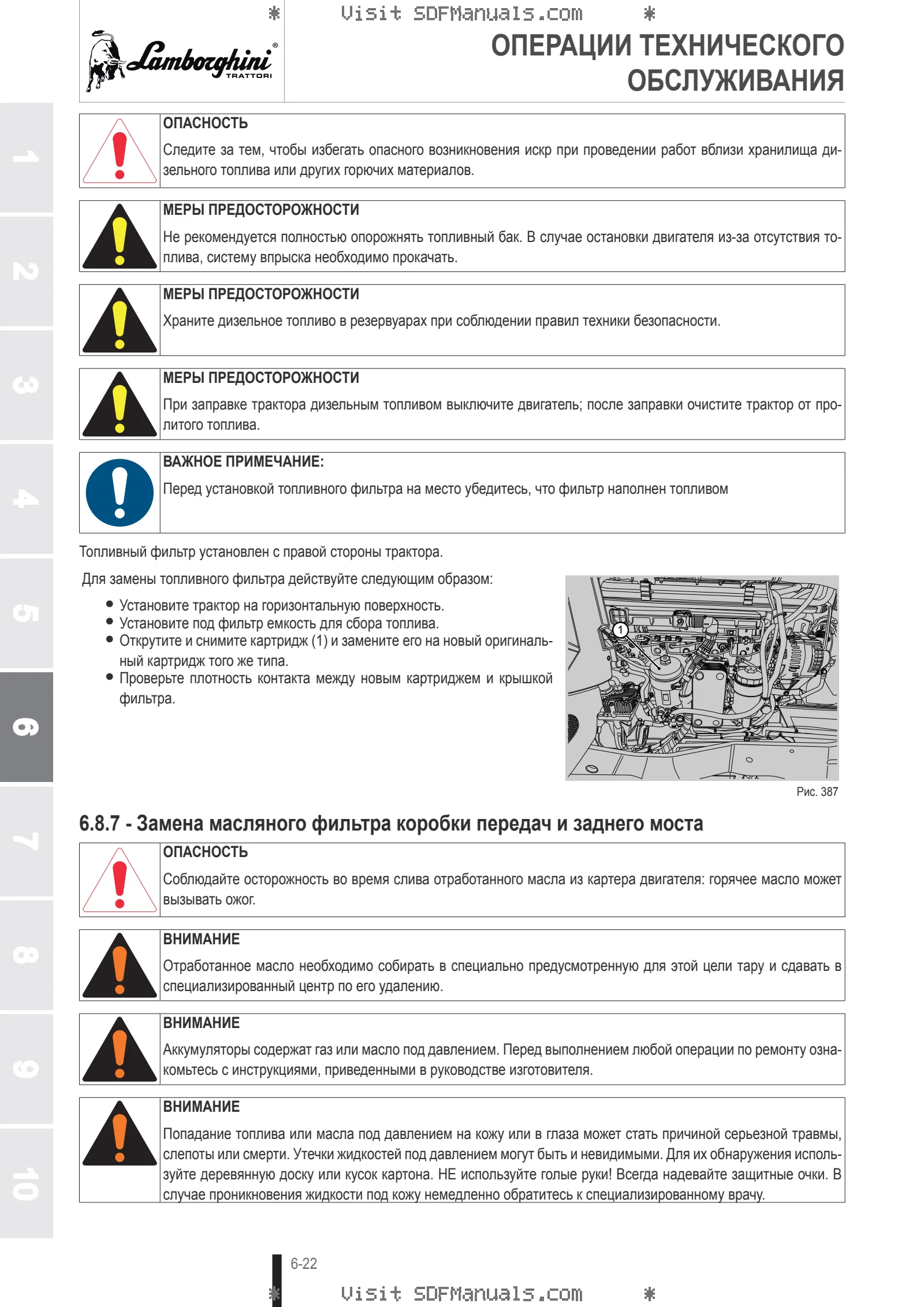

- Замена топливного фильтра
- Замена масляного фильтра коробки передач и заднего моста
- Замена масляного фильтра системы Load Sensing
- Замена масляного фильтра в системе гидравлического рулевого управления
- Проверка системы стеклоомывателя
- Очистка фильтров системы вентиляции кабины
- Проверка маслопроводов
- Техническое обслуживание пневматической системы торможения
Техобслуживание через каждые 50 часов
- Проверка уровня масла в трансмиссии
- Смазка переднего моста
- Проверка батареи
- Техобслуживание переднего подъемного устройства
- Смазывание задней 3-точечной сцепки
- Проверка колес и шин
Техобслуживание через каждые 250 часов
- Проверка уровня масла в редукторах заднего моста
- Контроль уровня масла в переднем мосту
- Проверка уровня масла в коробке вала отбора мощности
Техобслуживание через 500 часов
- Замена масла в трансмиссии
Техобслуживание через каждые 500 часов
- Замена топливного фильтра предварительной очистки
- Фильтр насоса подачи AdBlue®
- Техобслуживание системы кондиционирования воздуха в кабине
- Замените масло и фильтрующий элемент масляного фильтра в коробке переднего ВОМ
Техобслуживание через каждые 1000 часов или не реже чем один раз в год
- Замена картриджа воздушного фильтра и предохранительного элемента
- Удаление воздуха из топливной системы
- Замена масла редукторов заднего моста
- Замена масла в дифференциале и масла в боковых редукторах (4RM)
- Удаление воздуха из гидравлической системы передних и задних тормозов
Техобслуживание через каждые 1000 часов или не реже чем один раз в два года
- Замена охлаждающей жидкости и промывка системы
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
Буксировка трактора
- Буксировка с включенным двигателем
- Буксировка с выключенным двигателем
Переднее аварийное буксирное устройство
- Предупреждения и рекомендации
- Опасности и средства защиты
- Подсоединение и отсоединение
- Безопасная транспортировка трактора
Подъем трактора
- Полный подъем
- Подъем шины
- Подъем передней или задней части трактора
- Подъем передней части трактора для регулировки угла поворота и колебания моста
- Диагностика неисправностей двигателя
- Диагностика неисправностей коробки передач
- Диагностика неисправностей переднего и заднего ВОМ
- Диагностика неисправностей переднего привода
- Диагностика неисправностей тормозов
- Диагностика неисправностей подъемного устройства
- Диагностика неисправностей гидравлической системы
- Диагностика неисправностей гидравлических распределителей
- Диагностика неисправностей кабины трактора
- Диагностика неисправностей электрической системы
- Диагностика неисправностей трактора
- Сигналы тревоги двигателя
Аварийные сигналы трансмисии
- Отображение аварийных сигналов
- Рабочие программы в случае обнаружения отклонений или аномалий в трансмиссии

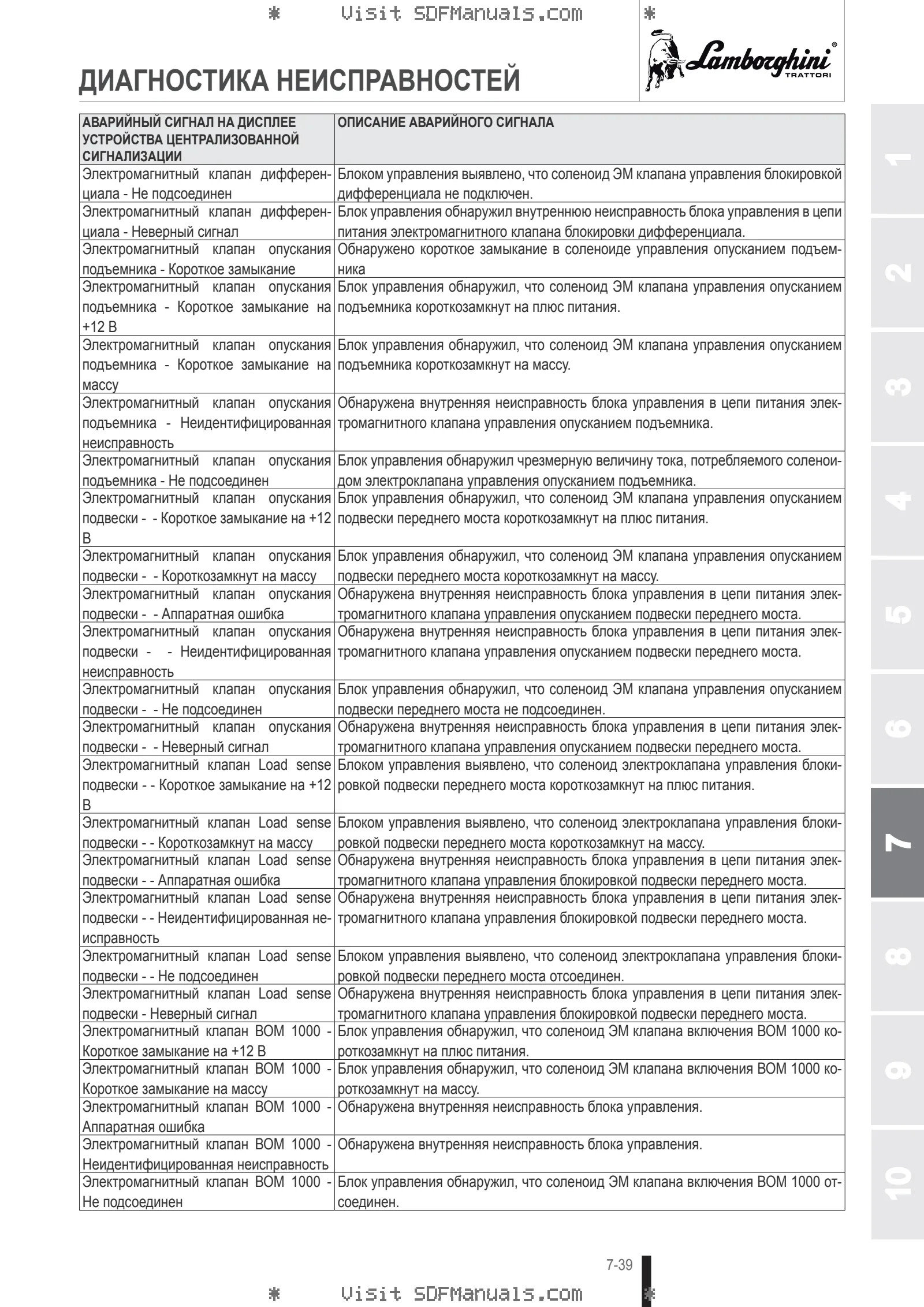

- Список кодов ошибок
- Аварийные сигналы многофункционального подлокотника
- Аварийные сигналы гидравлических распределителей
- Аварийные сигналы блока управления HLHP
КОЛЕСА
Введение
- Общие сведения о шинах
- Прокол шины
- Регулировка угла поворота
- Регулировка угла поворота для мостов с четырьмя концевыми винтами
- Регулировка угла поворота для мостов с двумя концевыми винтами
- Затяжка гаек/винтов колес
Комбинации шин
- Допустимые комбинации шин (SPARK 180 T4i ->WSXAT70200LL50010)
- Допустимые комбинации шин (SPARK 190 T4i ->WSXAU50200LL50010, SPARK 210 T4i ->WSXAZ50200LL50010)
- Расчет опережения
Расчет колей
- Минимальная колея
- Регулировка колеи (SPARK 180 T4i ->WSXAT70200LL50010)
- Регулировка колеи (SPARK 190 T4i ->WSXAU50200LL50010, SPARK 210 T4i ->WSXAZ50200LL50010)
- Регулировка положения передних поворачивающихся крыльев
- Регулировка положения передних фиксированных крыльев
Балласт
- Балласт
- Опора для балласта
- Промежуточная плита
- Балласт в виде навесного блока
- Монолитный блок
- Металлические диски для колес
- Жидкостный балласт для шин
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумуляторная батарея
- Аккумулятор
Коробка плавких предохранителей
- Коробка плавких предохранителей
- Расшифровка обозначений предохранителей и реле на коробке плавких предохранителей
Фонари для дорожного движения
- Дорожные огни
- Фонари для движения по дороге – Модификация для Северной Америки
- Регулирование передних фар при проезде по дороге
- Регулирование дублирующих фонарей
Рабочие прожекторы
- Рабочие прожекторы
- Лампа внутреннего освещения кабины
Дополнительные принадлежности
- Электрические и диагностические разъемы
- Бортовой радар
- Монтаж дополнительных электронных устройств и/или оборудования
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Сертификат соответствия
Технические данные машины
- Технические данные
- Технические характеристики топлива
- Технические характеристики AdBlue®
- Охлаждающая жидкость
- Уровень шума
- Вибрация, передаваемая на место водителя
- Максимально допустимые буксируемые нагрузки
- Балласт – Технические данные
Размеры и вес
- Габаритные размеры, вес и скорость трактора
Схемы для присоединения орудий
- Схема отверстий для крепления навесных орудий (SPARK 180 T4i ->WSXAT70200LL50010)
- Схема отверстий для крепления навесных орудий (SPARK 190 T4i ->WSXAU50200LL50010, SPARK 210 T4i ->WSXAZ50200LL50010)
