Panoramica del documento

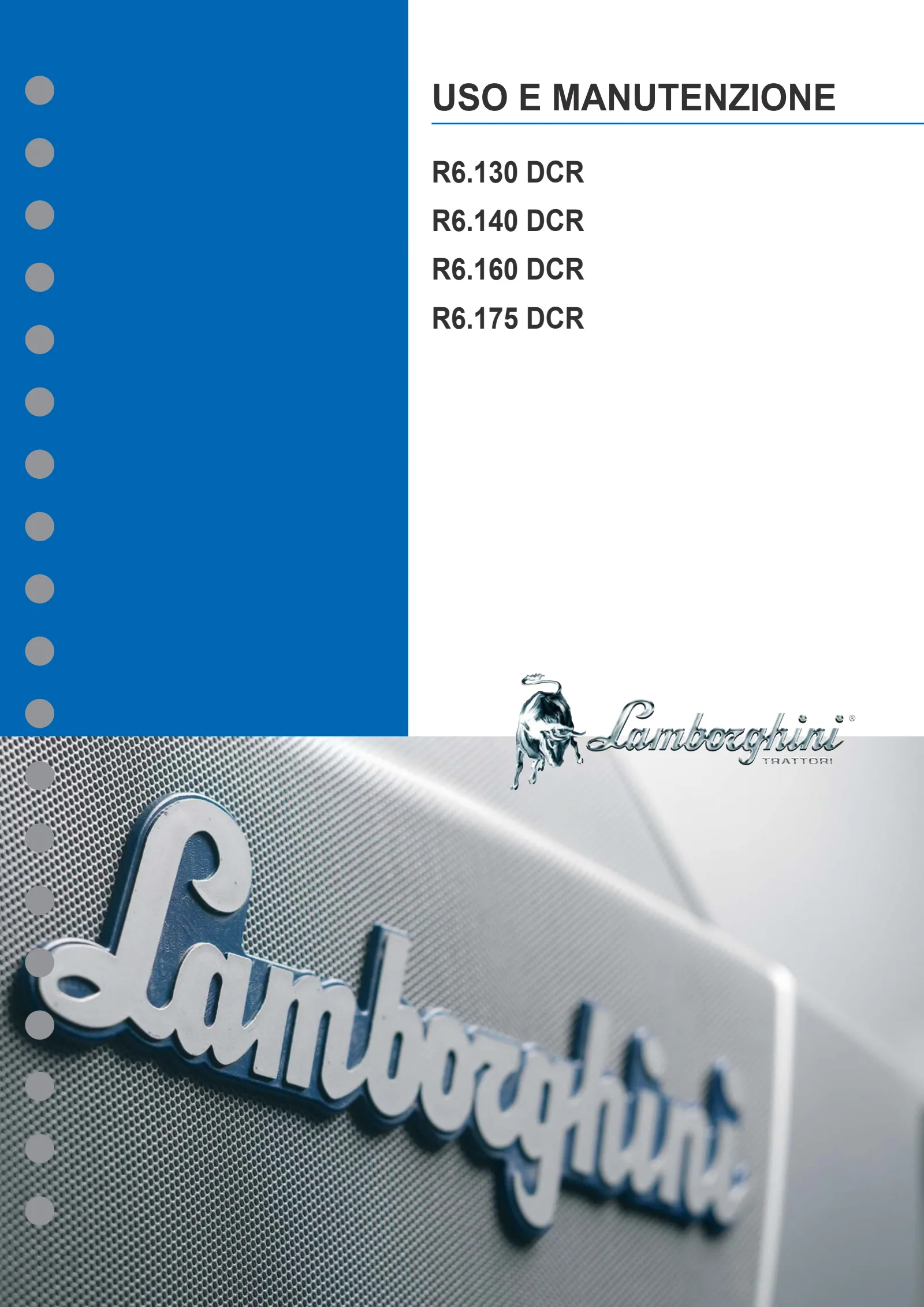

Manuale operatore per LAMBORGHINI R6.130 DCR → WSXJ730200LL10001 / 30001 della famiglia R6 (STAGE 3A). PDF digitale in Italiano di 398 pagine.

L'indice originale comprende 61 sezioni e 237 argomenti dettagliati e consente di verificare con chiarezza i sistemi e le procedure trattati in questa edizione.

IDENTIFICAZIONE
SICUREZZA
CONOSCENZA DEL TRATTORE
IMPIEGO DEL TRATTORE
RICOVERO DEL TRATTORE
OPERAZIONI DI MANUTENZIONE
DIAGNOSI DEGLI INCONVENIENTI
RUOTE
IMPIANTO ELETTRICO
DATI TECNICI
.U.0242.it.2.06-R6130 140 160X X307.U.0242.it.2.06-R6130 140 160X X 10/6/2010 7:36:14 AM10/6/2010 7:36:14 AM

Dettagli del documento

Marchio: LAMBORGHINI
Famiglia: R6 (STAGE 3A)
Modello: R6.130 DCR
Numero di serie iniziale: WSXJ730200LL10001 / 30001
Tipo di documento: Manuale operatore
Lingua: Italiano
Pagine: 398
Dimensione del file: 29.39 MiB
Formato: Download PDF digitale

Compatibilità

Prima dell'acquisto, verificare che il modello e il numero di serie iniziale della macchina corrispondano a R6.130 DCR → WSXJ730200LL10001 / 30001.

Indice completo

IDENTIFICAZIONE
- Elenco matricole modelli
- Targhette di identifi cazione
  - Targhette identifi cative del trattore
  - Numero di matricola del trattore
  - Numero di matricola del motore
  - Targhetta identifi cativa del motore
  - Targhetta identifi cativa della struttura di sicurezza
  - Targhetta identifi cativa del cambio
  - Targhetta identifi cativa dell’assale anteriore
- Parti di ricambio originali
  - L’ordinazione dei pezzi deve essere corredata dalle seguenti indicazioni:
- Garanzia
  - Consegna e installazione
  - Procedura di garanzia
  - Trasferimento
  - Assistenza post-garanzia
SICUREZZA
- Introduzione
- Consigli pratici per operare in sicurezza
  - Proteggere l’ambiente
- Regole generali di sicurezza
- Prevenzione infortuni e sicurezza personale
  - Indumenti ed equipaggiamenti antinfortunistici
  - Esposizione al rumore
  - Dispositivi di protezione e di sicurezza
  - Controllo del trattore ed attrezzi
  - Salita e discesa dal trattore
  - Stazionamento del trattore
  - Pulizia del trattore
- Funzionamento
  - Avviamento
  - Controllo spie
  - Fluidi per l’avviamento
  - Attrezzature ausiliarie
  - Traino in sicurezza
  - Circolazione su strade pubbliche
  - Ribaltamento
- Manutenzione
- Cabina di sicurezza
  - Struttura protettiva in caso di ribaltamento (R.O.P.S.)
  - Uscite di emergenza
  - Struttura protettiva contro la caduta di oggetti (F.O.P.S.)
  - Struttura di protezione per l’operatore (O.P.S.)
  - Utilizzo di sostanze pericolose
- Messa fuori servizio e smaltimento del trattore
  - Messa fuori servizio del trattore
  - Rottamazione\smaltimento del trattore
- Targhette di sicurezza
  - Targhette adesive di sicurezza
  - Targhette adesive di sicurezza – Versione Nord America
CONOSCENZA DEL TRATTORE
- Viste esterne del trattore
  - Viste esterne
- Accesso al posto di guida
  - Accesso al posto di guida
- Sedile operatore
  - Sedili operatore
  - Sedile tipo “MSG95A/721” con sospensione pneumatica e rivestimento in tessuto
  - Sedile tipo “GRAMMER MSG95G/721” con sospensione pneumatica
  - Bracciolo multifunzionale – regolazione
  - Cintura di sicurezza
  - Seggiolino passeggero
  - Cinture di sicurezza per seggiolino secondo conducente
- Volante di guida
  - Regolazione volante di guida
- Specchi retrovisori
  - Specchi retrovisori esterni
  - Specchi retrovisori interni
- Strumenti e comandi del trattore
  - Strumenti e comandi
  - Quadro strumenti
  - Interruttori sul cruscotto
  - Comandi al volante
  - Plancia destra
  - Bracciolo multifunzionale
  - Manometro per l’aria compressa dell’impianto freni
  - Plancia sinistra

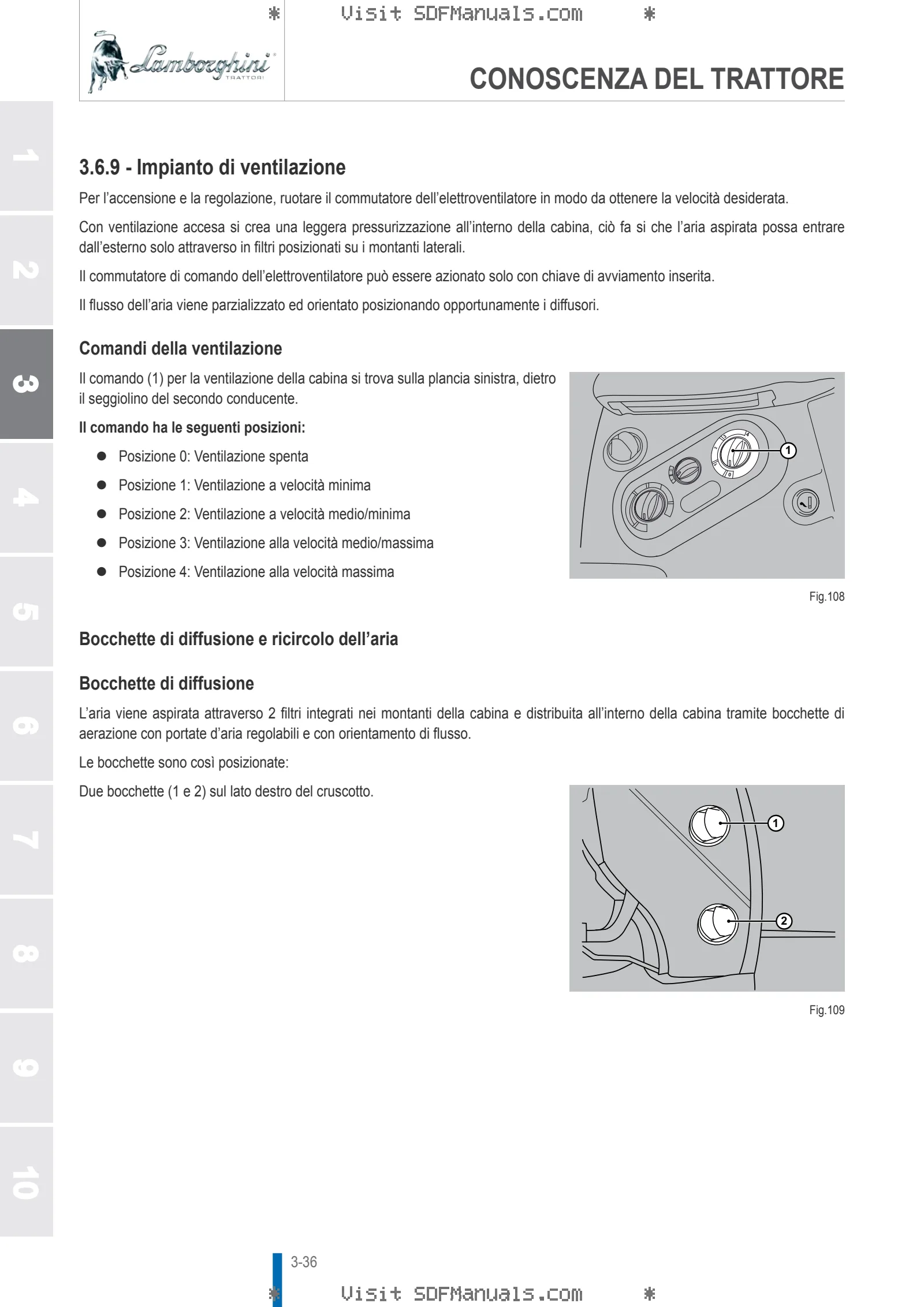

  - Impianto di ventilazione
  - Impianto di riscaldamento
  - Impianto di condizionamento
  - Filtro aria cabina
  - Cabina
  - Triangolo di segnalazione
  - Estintore
  - Alloggiamento libretto uso e manutenzione
  - Cuneo
  - Cassetta porta attrezzi
- Altri comandi
  - Pedali di comando
  - Comando frizione
  - Pedale comando freni
  - Comando freno di stazionamento
  - Pedale acceleratore
  - Comando manuale acceleratore elettronico
  - Comandi della trasmissione
IMPIEGO DEL TRATTORE
- Introduzione
  - Motore – prime 50 ore di lavoro
- Avviamento – Arresto del motore
  - Avviamento del motore
  - Arresto del motore
  - Sovralimentazione mediante turbocompressore
- Trasmissione
  - Trasmissione
  - Superriduttore
  - Inversore a comando elettroidraulico
- Trazione anteriore – Bloccaggio differenziale
  - Inserimento trazione anteriore
  - Bloccaggio dei differenziali, anteriore e posteriore
  - Dispositivo “ASM/SBA SYSTEM”
  - Assale anteriore molleggiato
- Frenatura
  - Frenatura idraulica per rimorchio
  - Dispositivo di frenatura misto automatico-pneumatico
- Presa di potenza posteriore
  - Presa di potenza
  - Presa di potenza posteriore (540-1000 giri/min)
  - Presa di potenza automatica
- Presa di potenza anteriore
  - Presa di potenza anteriore (1000 giri/min)
- Sollevatore idraulico posteriore
  - Sollevatore idraulico
  - Sollevatore posteriore a comando elettroidraulico
- Sollevatore idraulico anteriore
  - Sollevatore anteriore

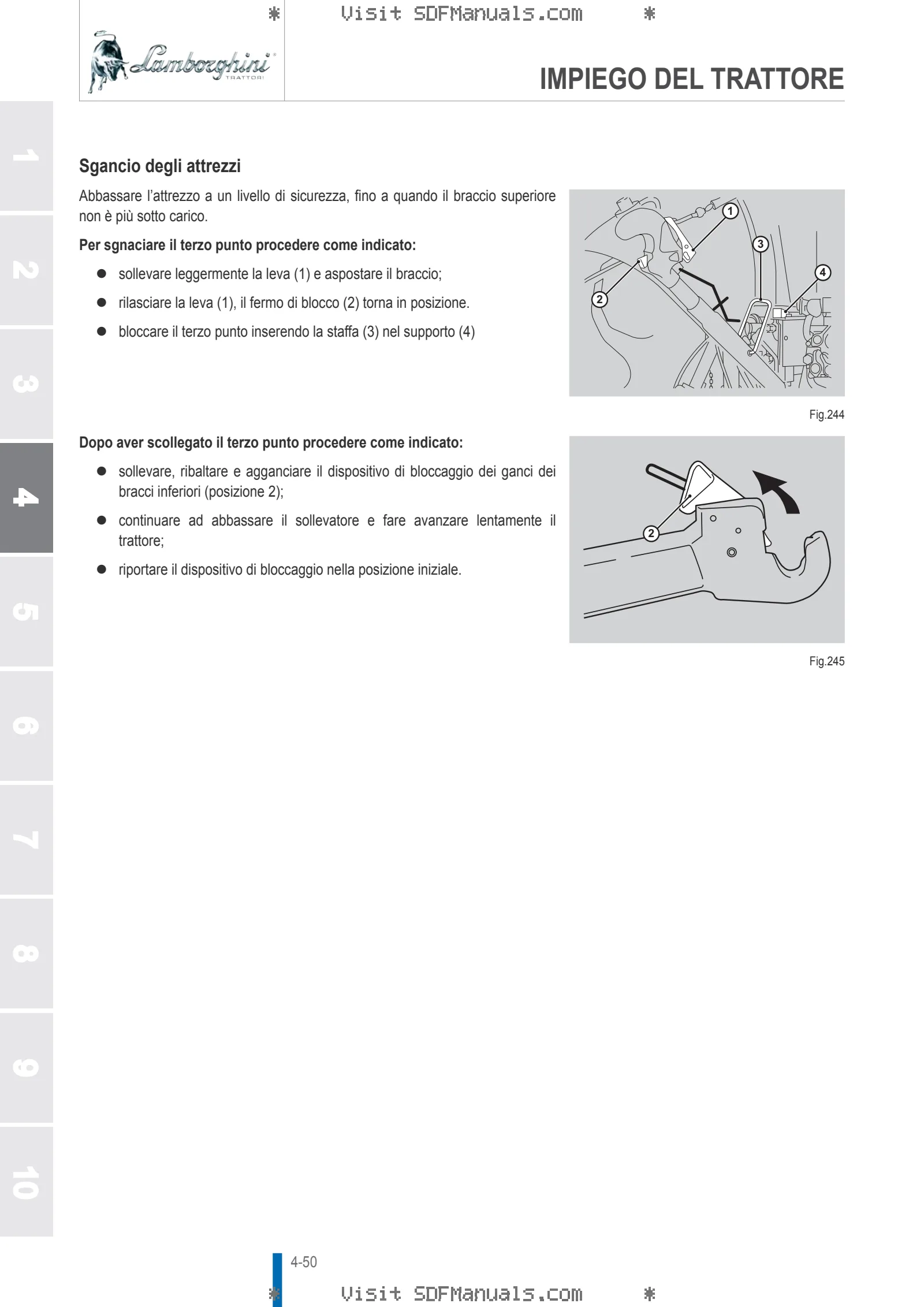

- Attacco a tre punti
  - Attacco a tre punti
- Sistema idraulico
  - Sistema idraulico
  - Distributore idraulico ausiliario
  - Tipologie del distributore idraulico ausiliario
  - Comandi del distributore idraulico ausiliario
  - Corrispondenza tra le leve di comando e le vie idrauliche posteriori
  - Funzionamento del distributore idraulico
  - Vie idrauliche anteriori
- Dispositivi di traino
  - Dispositivi di traino
  - Gancio di traino categoria “D2”
  - Gancio di traino categoria “D3”
  - Gancio di traino posteriore meccanico
  - Gancio di traino posteriore meccanico categoria “C”
  - Gancio di traino posteriore automatico
  - Gancio di traino PITON FIX
  - Gancio e barra di traino PICK-UP HITCH
  - Gancio e barra di traino Pick-up hitch idraulico
  - Gancio di traino versione Francia
  - Barra di traino HS 4880
  - Barra di traino forata categoria III
  - Barra di traino con PITON-FIX
  - Gancio di traino anteriore
  - Gancio di traino anteriore montato sul supporto anteriore
  - Gancio di traino anteriore montato sul blocco monolitico
  - Gancio di traino anteriore per trattori con sollevatore e P.T.O. anteriore
RICOVERO DEL TRATTORE
- Operazioni da compiere prima di mettere il trattore in garage per un periodo lungo
- Preparazione del trattore prima di essere utilizzato dopo un lungo periodo di inattività
OPERAZIONI DI MANUTENZIONE
- Operazioni di manutenzione
  - Intervalli di manutenzione
  - Lavaggio del trattore/attrezzature collegate
- Fluidi – Lubrifi canti e quantitativi di riferimento
- Tagliandi di manutenzione
- Tabella di manutenzione ed ispezione
- Accesso al vano motore
  - Accesso vano motore
- Intervento giornaliero
  - Ispezione generale del trattore
  - Controllo del livello olio motore
  - Controllo liquido refrigerante
  - Controllo livello del combustibile
  - Controllo impianto elettrico
- Manutenzione ogni 50 ore
  - Controllo livello olio trasmissione
  - Ingrassaggio ponte anteriore
  - Controllo livello olio serbatoio freni
  - Controllo batteria
  - Manutenzione del sollevatore anteriore
  - Ingrassaggio attacco a 3 punti posteriore
  - Controllo ruote e pneumatici
- Manutenzione a 100 ore – 1° Tagliando
  - Controllo dello spazio in frenata
  - Controllo tensione cinghie (o cinghia) motore
  - Sostituzione olio motore
  - Sostituzione cartuccia fi ltro olio motore
  - Controllo pulizia radiatori
  - Sostituzione fi ltro del combustibile
  - Controllo leva freno di stazionamento
  - Controllo impianto lavacristalli
  - Pulizia fi ltri impianto di ventilazione della cabina
  - Controllo tubazioni olio – Guida idrostatica
  - Manutenzione dell’impianto di frenatura ad aria compressa
- Manutenzione ogni 250 ore
  - Controllo livello olio riduttori ponte posteriore
  - Controllo livello olio ponte anteriore
  - Controllo livello olio presa di forza anteriore
- Manutenzione ogni 500 ore
  - Sostituzione pre-fi ltro combustibile
  - Sostituzione fi ltro olio cambio e ponte posteriore

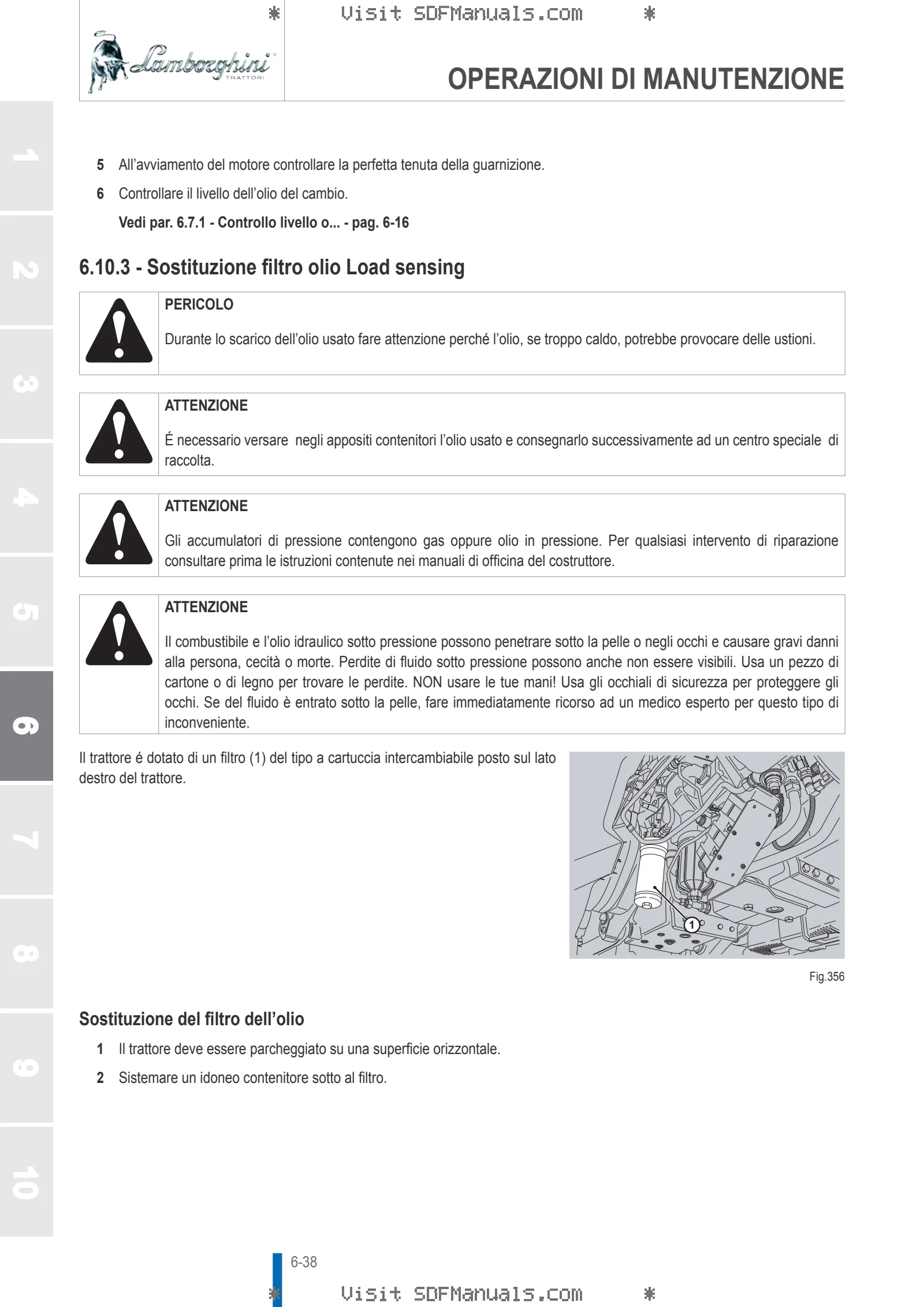

  - Sostituzione fi ltro olio Load sensing
  - Sostituzione fi ltro dell’olio in mandata per la guida idrostatica
  - Controllo sistema di bloccaggio dei differenziali
  - Sostituzione olio e cartuccia fi ltro olio presa di forza anteriore
- Manutenzione ogni 1000 ore o almeno una volta l’anno
  - Manutenzione pompa iniezione carburante
  - Pulizia fi ltro aria motore – Sostituzione cartuccia fi ltro aria e cartuccia sicurezza interna
  - Spurgo dell’aria dal circuito di alimentazione combustibile
  - Manutenzione motorino di avviamento
  - Sostituzione olio trasmissione
  - Sostituzione olio riduttori ponte posteriore
  - Sostituzione olio differenziale e olio riduttori laterali (4RM)
  - Manutenzione dell’impianto di condizionamento della cabina
- Manutenzione ogni 1000 ore o almeno una volta ogni due anni
  - Sostituzione liquido refrigerante e lavaggio del circuito
DIAGNOSI DEGLI INCONVENIENTI
- Traino del trattore
  - Traino con motore acceso
  - Traino con motore spento
- Trasporto in sicurezza del trattore
- Sollevamento del trattore
- Diagnosi degli inconvenienti del motore
- Diagnosi degli inconvenienti del cambio
- Diagnosi degli inconvenienti della presa di potenza anteriore e posteriore
- Diagnosi degli inconvenienti della trazione anteriore
- Diagnosi degli inconvenienti dei freni
- Diagnosi degli inconvenienti del sollevatore
- Diagnosi degli inconvenienti dell’impianto idraulico
- Diagnosi degli inconvenienti dei distributori idraulici
- Diagnosi degli inconvenienti della cabina
- Diagnosi degli inconvenienti dell’impianto elettrico
- Diagnosi degli inconvenienti del trattore
- Allarmi motore
- Allarmi trasmissione
  - Visualizzazione degli allarmi
  - Programmi di funzionamento in caso di errore o anomalia della trasmissione
  - Lista dei codici di errore
- Allarmi distributori idraulici
- Allarmi centralina HLHP
RUOTE
- Introduzione
  - Informazioni generali su i pneumatici
  - Foratura del Pneumatico
  - Serraggio dadi/viti delle ruote
- Accoppiamento pneumatici
  - Combinazioni ammissibili di pneumatici (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Combinazioni ammissibili di pneumatici (R6.175 DCR)

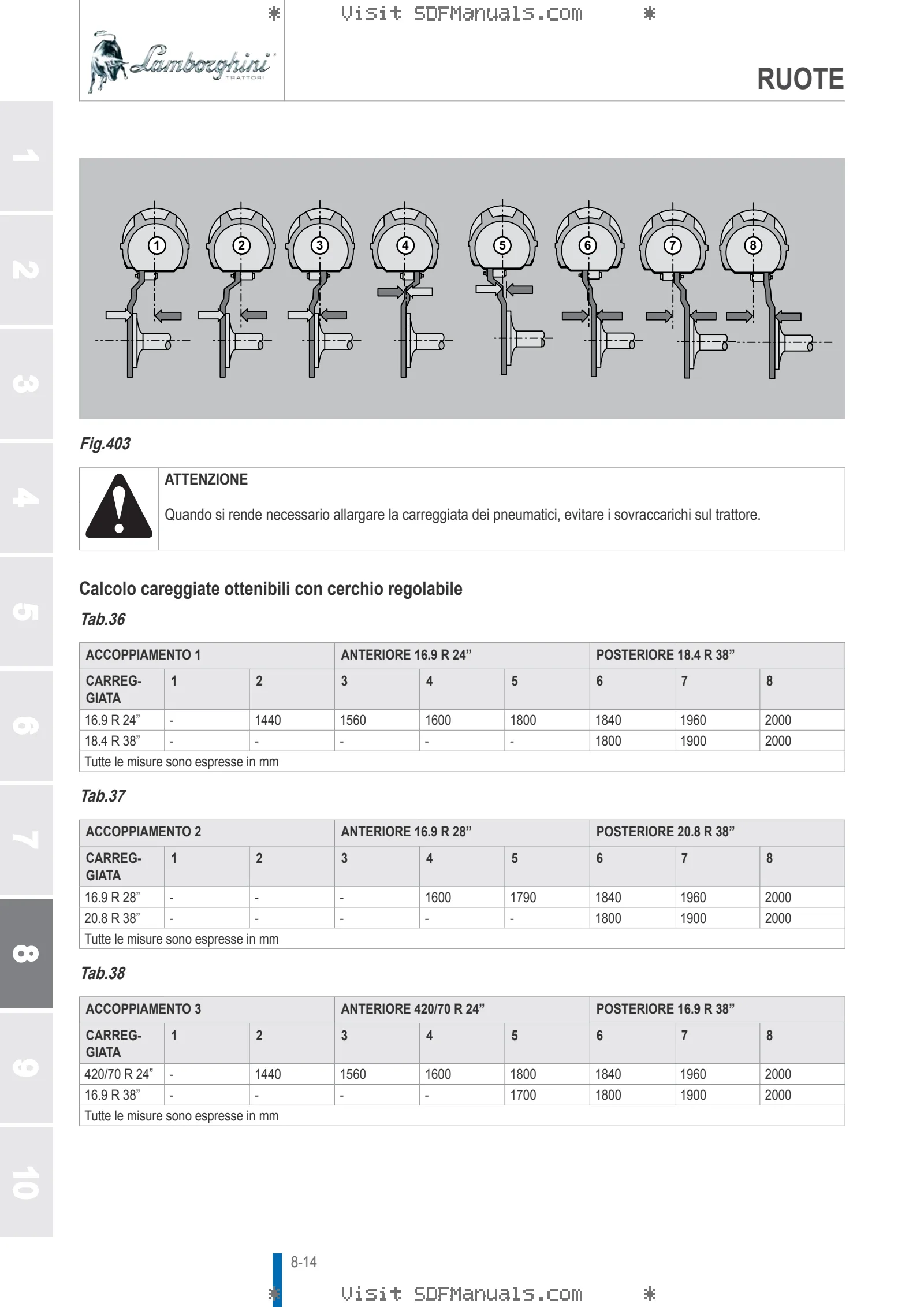

- Calcolo carreggiate
  - Carreggiata minima (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Regolazione della carreggiata (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Carreggiata minima (R6.175 DCR)
  - Regolazione della carreggiata (R6.175 DCR)
  - Regolazione dei parafanghi anteriori sterzanti (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Regolazione dei parafanghi anteriori fi ssi (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Regolazione dei parafanghi anteriori sterzanti (R6.175 DCR)
  - Regolazione dei parafanghi anteriori fi ssi (R6.175 DCR)
- Zavorre
  - Movimentazione zavorre
  - Zavorra per trattore (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Zavorra anteriore con blocchi in ghisa (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Zavorra anteriore in blocco monolitico (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Zavorra per trattore (R6.175 DCR)
  - Zavorra anteriore con blocchi in ghisa (R6.175 DCR)
  - Zavorra anteriore in blocco monolitico (R6.175 DCR)
  - Zavorra per ruote con acqua nei pneumatici
IMPIANTO ELETTRICO
- Batteria
  - Batteria
- Scatola portafusibili
  - Scatola portafusibili
  - Legenda simboli fusibili scatola portafusibili
- Luci per la circolazione stradale
  - Luci per la circolazione stradale
  - Luci per la circolazione stradale versione Nord America
  - Regolazione dei proiettori anteriori per la circolazione stradale
  - Regolazione dei proiettori ripetitori
- Luci di lavoro
  - Luci di lavoro
  - Luce illuminazione interna della cabina
- Accessori
  - Prese elettriche – diagnosi
  - Radar di bordo
  - Installazione supplementare di apparecchiature e/o componenti elettronici
DATI TECNICI
- Dichiarazione di conformità
- Dati tecnici della macchina
  - Dati tecnici
  - Caratteristiche tecniche del carburante
  - Caratteristiche tecniche dei biocombustibili
  - Liquido refrigerante
  - Rumorosità
  - Vibrazioni riferite al posto di guida
- Dimensioni e pesi
  - Dimensioni e pesi del trattore (R6.130 DCR,R6.140 DCR,R6.160 DCR)
  - Dimensioni e pesi del trattore (R6.175 DCR)
- Schemi per attacco attrezzature
  - Schema delle forature per attacco attrezzi (R6.130 DCR,R6.140 DCR)
  - Schema delle forature per attacco attrezzi (R6.160 DCR,R6.175 DCR)
.U.0242.it.2.06-R6130 140 160X X307.U.0242.it.2.06-R6130 140 160X X 10/6/2010 7:36:14 AM10/6/2010 7:36:14 AM
