Panoramica del documento
Documentazione digitale Manuale d'officina per il modello LAMBORGHINI ZF ECCOM 1.3 della famiglia Tractor components – Transmission – ZF. Lingua: italiano; 191 pagine.
Il relativo indice in italiano comprende 5 sezioni e 75 argomenti individuali.
Principali sezioni incluse
- Caratteristiche tecniche
- Modalità intervento
Dettagli del documento
- Marchio: LAMBORGHINI
- Famiglia: Tractor components – Transmission – ZF
- Modello: ZF ECCOM 1.3
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 191
- Dimensione del file: 21.80 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a LAMBORGHINI ZF ECCOM 1.3.
Indice completo
Caratteristiche tecniche
Trasmissione
- Trasmissione
Modalità intervento
- Indice Istruzioni per le riparazioni
D0 – Trasmissione
- Stacco del ponte posteriore dalla trasmissione
- Smontaggio del gruppo di comando del sistema
- Smontaggio del comando idraulico
- Smontaggio dell’ingranaggio di comando pompe
- Smontaggio del trasmettitore di velocità e del sensore induttivo
- Smontaggio del filtro
- Smontaggio degli anelli di tenuta dell’albero
- Stacco dell’alloggiamento volano dalla campana frizione
- Smontaggio dell’ingranaggio doppio e dell’ingranaggio intermedio
- Smontaggio dell’albero di trasmissione
- Smontaggio dell’ingranaggio cilindrico
- Smontaggio del tubo
- Smontaggio del gruppo idrostatico
- Stacco della campana frizione dalla scatola intermedia
- Smontaggio della frizione KV/KR
- Smontaggio dell’ingranaggio doppio
- Smontaggio della frizione KR
- Smontaggio della frizione KV
- Smontaggio dell’albero centrale

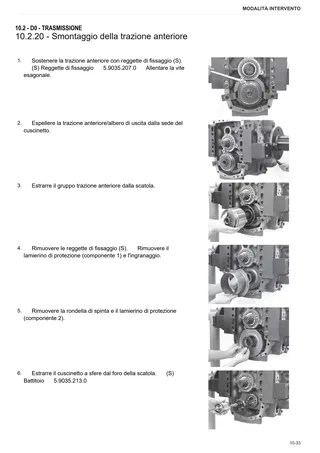

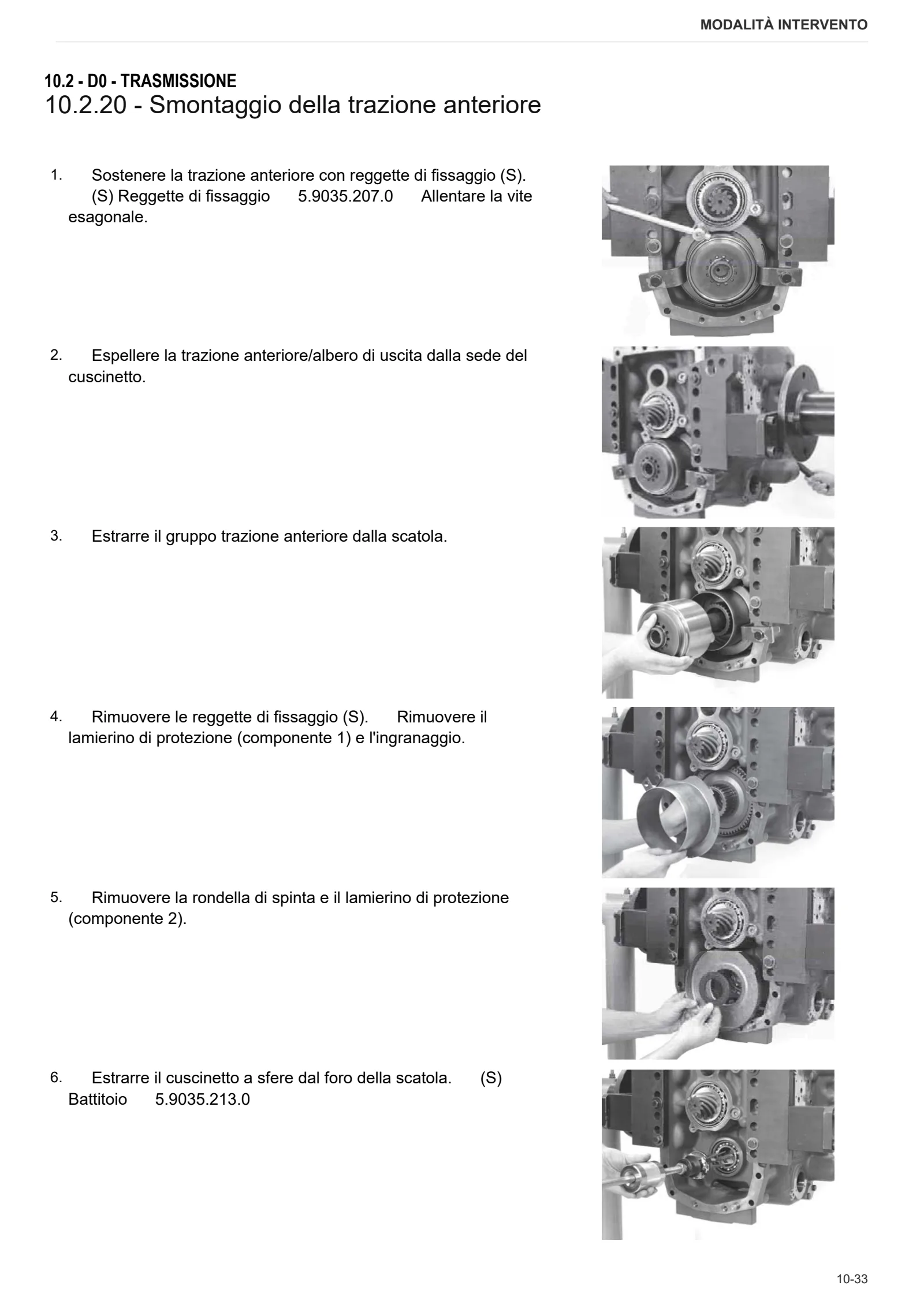

- Smontaggio della trazione anteriore
- Smontaggio del pignone
- Scomposizione del freno a dischi multipli (BG)
- Smontaggio del tamburo di innesto (trasmissione planetaria)
- Smontaggio della corona dentata P4/BG
- Smontaggio della frizione K3/K4
- Scomposizione del gruppo ruotismi epicicloidale P4
- Smontaggio dell’albero centrale
- Smontaggio della frizione K1/K2
- Scomposizione del gruppo ruotismi epicicloidale P3
- Scomposizione del gruppo ruotismi epicicloidale P2
- Scomposizione del gruppo ruotismi epicicloidale P1
- Smontaggio dell’ingranaggio cilindrico
- Smontaggio del cablaggio
- Montaggio del cablaggio
- Montaggio dell’Ingranaggio cilindrico
- Montaggio del gruppo ruotismi epicicloidale P1
- Montaggio del gruppo ruotismi epicicloidale P2
- Montaggio del gruppo ruotismi epicicloidale P3

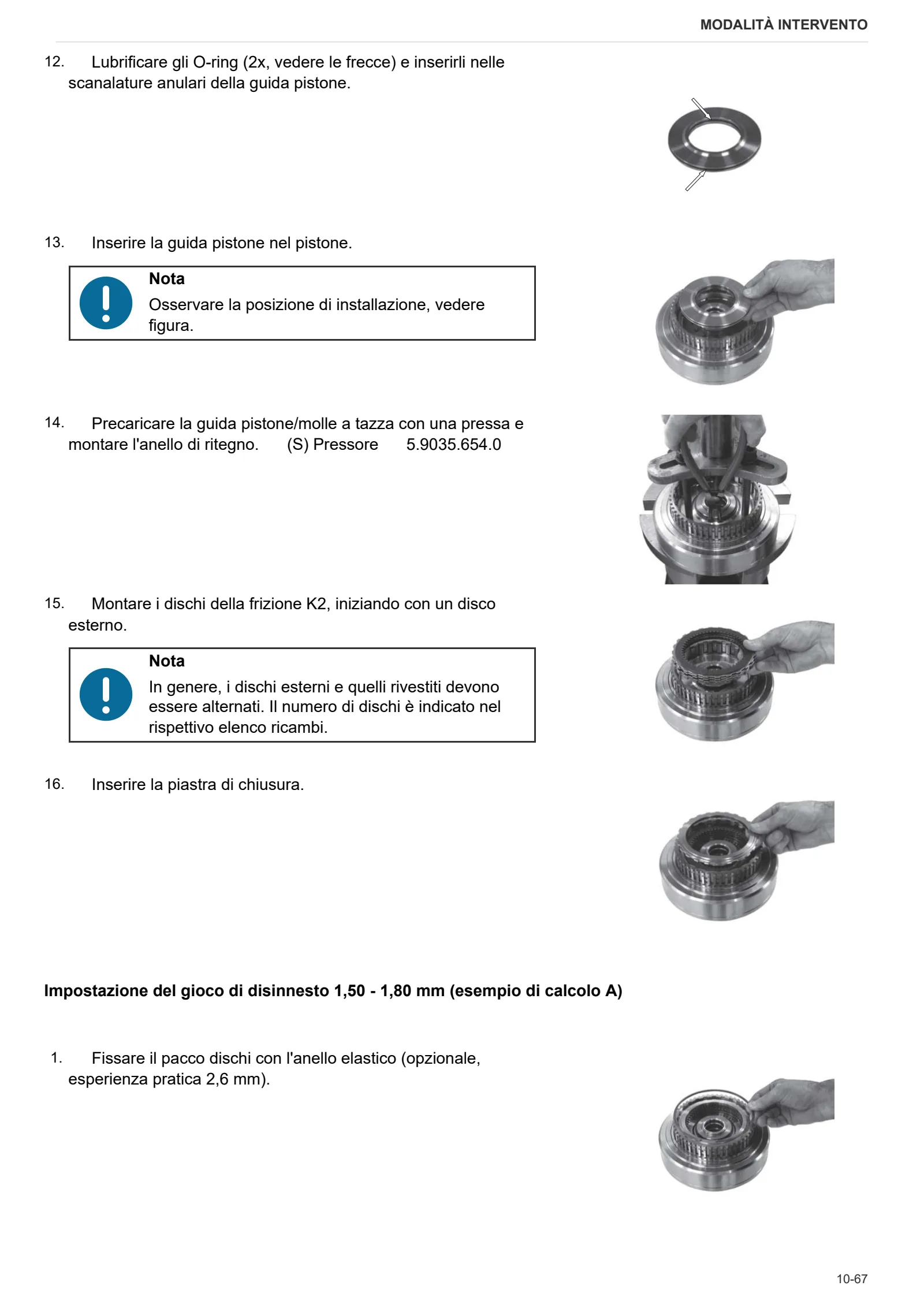

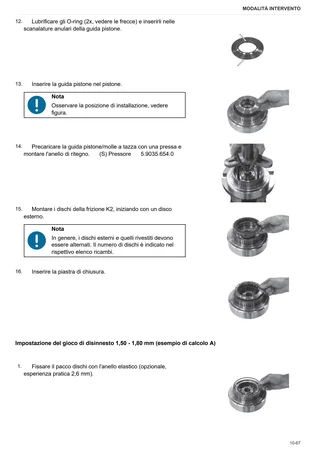

- Montaggio della frizione K1/K2
- Montaggio dell’albero centrale
- Montaggio del gruppo ruotismi epicicloidale P4
- Montaggio della frizione K3/K4
- Montaggio del freno a dischi multipli (BG)
- Montaggio del pignone
- Montaggio della trazione anteriore
- Montaggio dell’albero centrale
- Montaggio dell’albero cavo/portadischi
- Montaggio della frizione KR

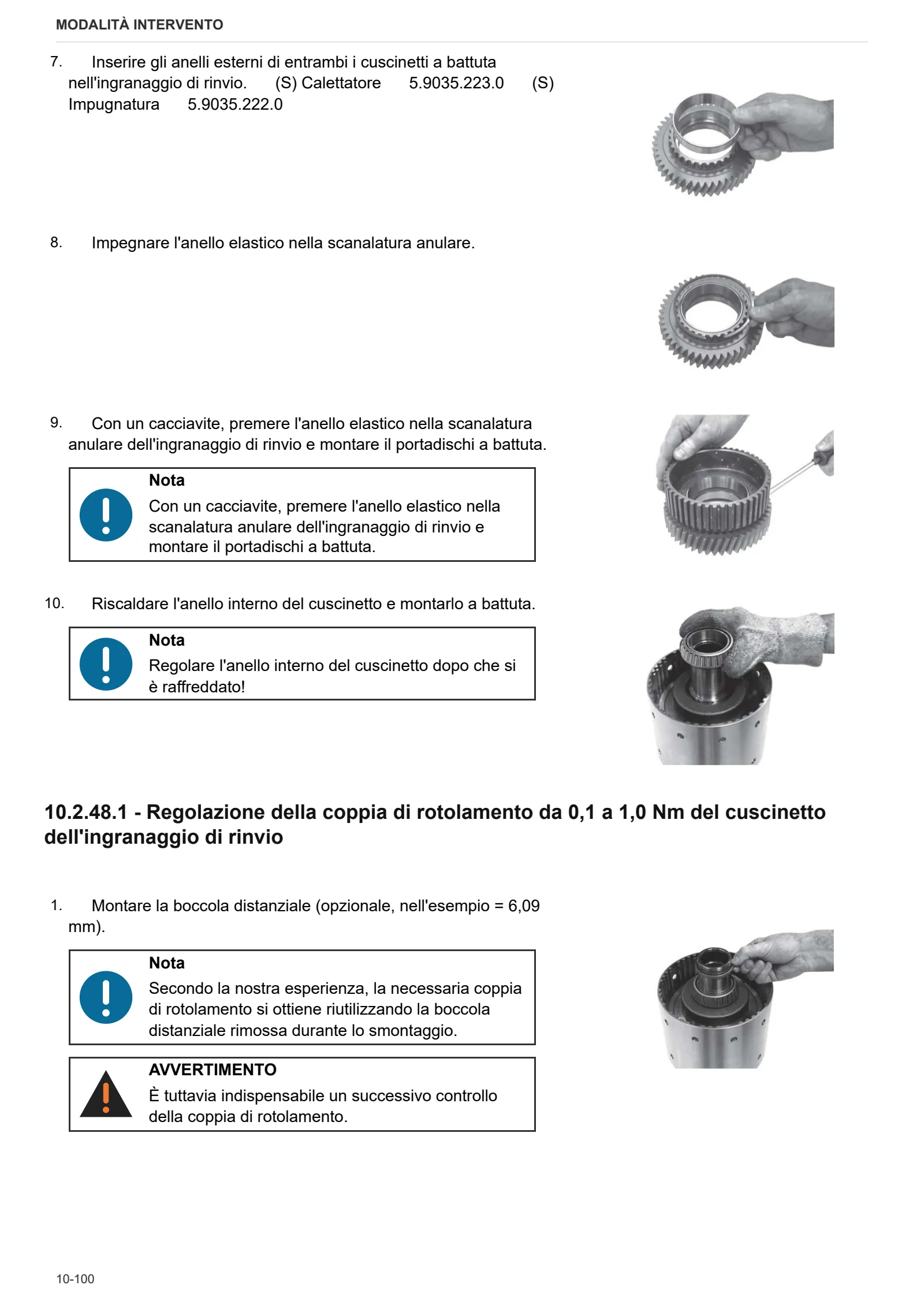

- Montaggio dell’ingranaggio doppio
- Montaggio della scatola intermedia sulla campana frizione
- Montaggio del gruppo idrostatico
- Montaggio del tubo
- Montaggio dell’ingranaggio cilindrico
- Montaggio dell’albero di trasmissione
- Montaggio dell’ingranaggio doppio e dell’ingranaggio intermedio
- Montaggio dell’alloggiamento volano sulla campana frizione
- Montaggio degli anelli di tenuta albero
- Montaggio del filtro
- Montaggio del sensore induttivo e del trasmettitore di velocità
- Montaggio dell’ingranaggio di comando pompe
- Montaggio del comando idraulico
- Montaggio del gruppo di comando del sistema

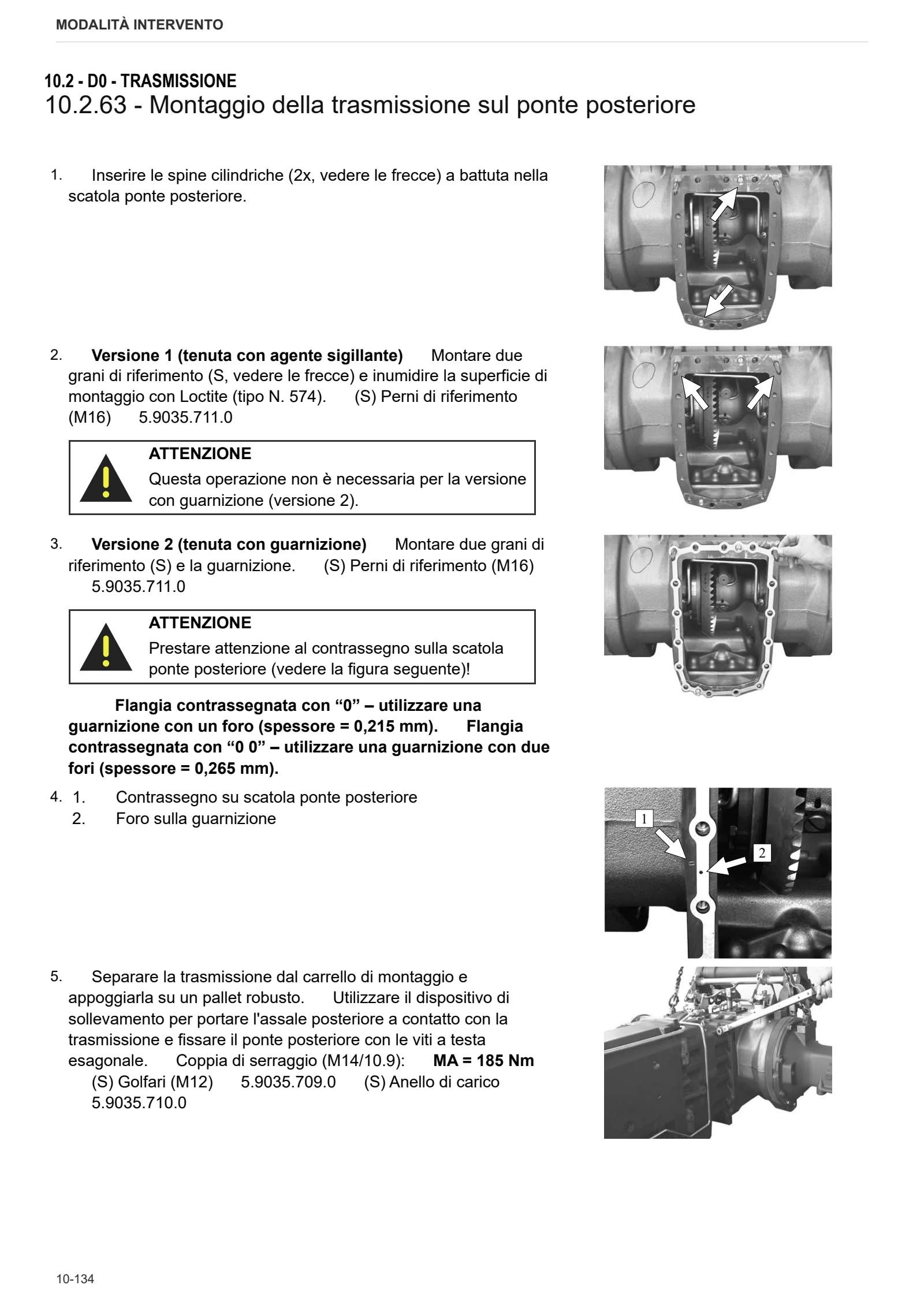

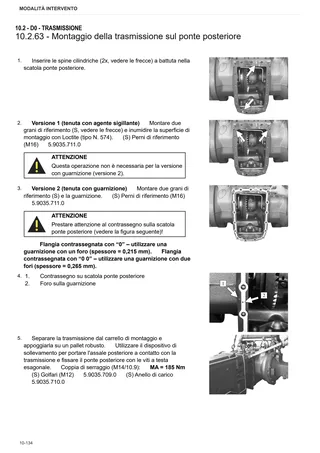

- Montaggio della trasmissione sul ponte posteriore
E0 – Assale posteriore
- Smontaggio del corpo dell’asse
- Smontaggio del differenziale
- Smontaggio della presa di forza
- Smontaggio dei freni
- Smontaggio di deviatore, sollevamento e albero dei freni
- Montaggio di deviatore, sollevamento e albero dei freni
- Montaggio della trasmissione della presa di forza
- Montaggio del differenziale
- Montaggio dei freni
- Montaggio del corpo dell’asse
