Panoramica del documento
Documentazione digitale Manuale d'officina per il modello LAMBORGHINI STRIKE 125 TREND → NNZRB502W0BL50001 della famiglia STRIKE TREND (STAGE 5). Lingua: italiano; 502 pagine.
Il relativo indice in italiano comprende 32 sezioni e 200 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Sicurezza
- Caratteristiche tecniche
- Tarature e diagnosi elettroniche
- Modalità intervento
- Schemi elettrici
- Service Info
Dettagli del documento
- Marchio: LAMBORGHINI
- Famiglia: STRIKE TREND (STAGE 5)
- Modello: STRIKE 125 TREND
- Numero di serie iniziale: NNZRB502W0BL50001
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 502
- Dimensione del file: 110.25 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a LAMBORGHINI STRIKE 125 TREND → NNZRB502W0BL50001.
Indice completo
Introduzione
- Coppie di serraggio
- Coppie di serraggio pompe
- Serraggio dadi/viti delle ruote
- Coppie di serraggio viti e dadi collegamenti elettrici
- Montaggio elettrovalvole e valvole a cartuccia
- Montaggi innesti rapidi
- Unità di misura e valori di conversione
Sicurezza
Prefazione
- Note importanti sulla sicurezza
Informazioni importanti sulla sicurezza
- Riconoscere i pericoli
- Indicazioni per le persone a contatto con il trattore
Regole di sicurezza
- Rischi durante la preparazione del trattore
- Rischi durante la manutenzione
- Interventi sui sistemi e impianti della macchina
- Operazioni particolari di smontaggio/montaggio/controllo
Pittogrammi di sicurezza
- Sostituire i pittogrammi di sicurezza
Pericoli legati all’ambiente
- Pericoli dovuti all’ambiente d’uso
Caratteristiche tecniche
Motore
- Introduzione – Motori
- Dispositivo avviamento a freddo (candelette di preriscaldo)
- Sistema di raffreddamento motore
- Sistema aspirazione motore
- Sistema iniezione motore – circuito bassa pressione
- Contropressione allo scarico, temperature olio motore
- Sistema d’iniezione carburante – Common Rail System
- Sistema aspirazione aria motore
- Sistema di sovralimentazione motore
- Sistema ricircolo dei gas di scarico (EGR)
- Sistema di Post Trattamento dei Gas di scarico
- Dati tecnici e sistemi di post-trattamento dei gas di scarico – Motore KF stage 5
- Dati tecnici bilancieri – punterie
- Dati tecnici e dimensioni valvole – molle valvole
- Dati tecnici e dimensione teste – guida valvole – sedi valvole
- Dati tecnici masse controtoranti
- Dati tecnici ingranaggi della distribuzione
- Dati tecnici albero a camme
- Dati tecnici albero a camme
- Dati tecnici bielle
- Dati tecnici pistoni – fasce
- Dati tecnici albero motore
- Dati tecnici albero motore
- Dati tecnici monoblocco
Trasmissione
- Inversore idraulico
Assale anteriore
- Assale anteriore 4 WD – Differenziale a 4 satelliti
- Assale anteriore 4WD – Grandezza 1.5
- Sensore angolo di sterzo (versione con SDD)
Impianto idraulico
- Circuito idraulico optional GS
- Circuito idraulico base LS
- Circuito idraulico optional LS
- Circuito idraulico base
- Circuito idraulico optional

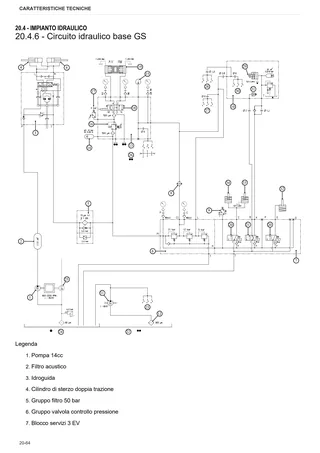

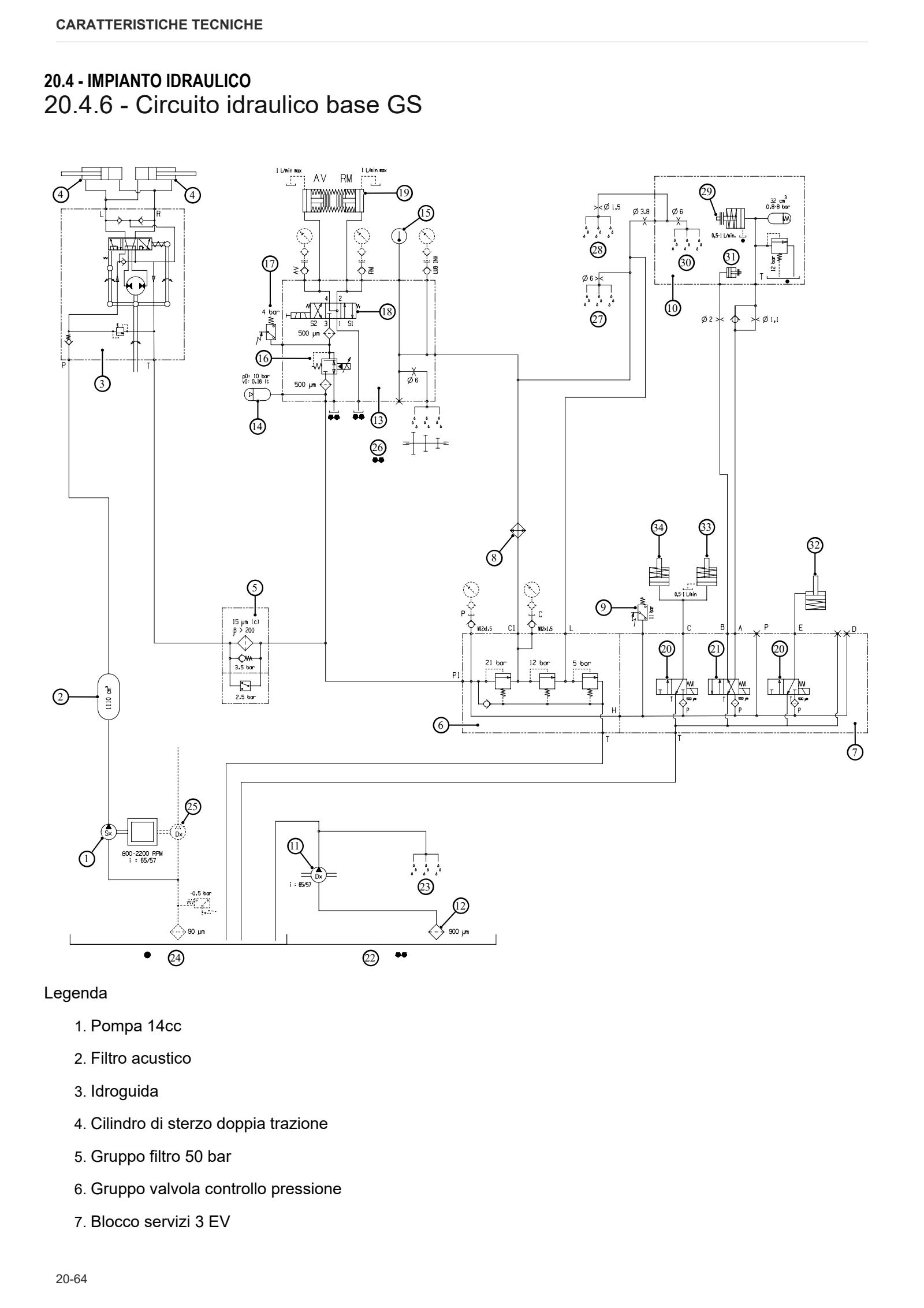

- Circuito idraulico base GS
- Circuito idraulico optional GS
- Circuito idraulico ausiliario base
- Circuito idraulico ausiliario optional 1
- Circuito idraulico trasmissione GS base
- Circuito idraulico trasmissione GS optional
- Circuito idraulico trasmissione base LS
- Circuito idraulico trasmissione optional LS
- Circuito idraulico ausiliario full optional
- Circuito idraulico ausiliario full optional 2
Tarature e diagnosi elettroniche
Allarmi centraline
- Gravità degli allarmi SDF
- ALLARMI CENTRALINA ELETTRONICA (SAC elettronico)
Gestione Software
- Aggiornamento firmware delle centraline
- Aggiornamento della strumentazione di bordo (cluster/display)
Modalità intervento
B0 – Motore
- Procedura di serraggio per componenti motore
- Revisione masse controrotanti
- Registrazione gioco ingranaggio pompa olio
- Allineamento pulegge pompa acqua e albero motore
- Registrazione gioco ingranaggi presa di forza
- Controllo della valvola termostatica
- Flangia monoblocco scatola cambio
- Ugelli di raffreddamento
- Volano motore
- Piastra supporto tendicinghia
- Tendicinghia automatico
- Cinghia servizi ausiliari
- Puleggia albero motore e ruota fonica
- Puleggia albero motore completa di ruota fonica
- Masse controrotanti
- Albero motore
- Disassemblaggio pistoni e bielle
- Canne cilindro
- Presa di forza distribuzione
- Coperchio anteriore distribuzione
- Flangia posteriore
- Coperchi teste cilindri
- Aste di spinta
- Teste cilindri
- Ingranaggio intermedio e distribuzione
- Disassemblaggio teste cilindri
- Olio motore e filtro
- Tubazioni olio turbocompressore
- Filtro Blow-by
- Tubazione vapori olio Blow-by

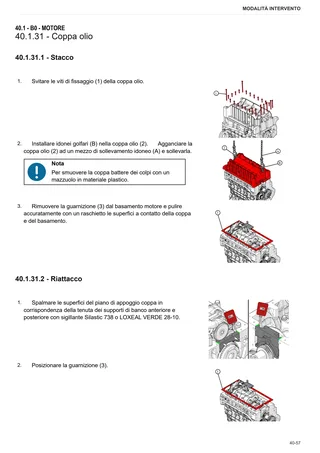

- Coppa olio
- Pompa olio
- Tubazione vapori olio
- Elettroiniettori e Common rail
- Valvole termostatiche
- Collettore liquido di raffreddamento
- Scambiatore di calore olio
- Pompa liquido di raffreddamento motore
- Tubo di ricircolo gas di scarico EGR
- Tubazione di raffreddamento gas di scarico EGR
- Collettore gas di scarico EGR
- Disassemblaggio collettore gas di scarico EGR
- Tubo pressione gas di scarico
- Collettore di scarico
- Collettore di aspirazione
- Turbocompressore
- Collettore uscita gas di scarico dal turbocompressore
- Debimetro
- Valvola EGR
- Iniettore AD-Blue
- Sensore NOx
- Sensore temperatura gas scarico entrata DOC
- Sensore di pressione gas di scarico
- Attuatore valvola a farfalla
- Alternatore
- Sensore di pressione sovralimentazione e temperatura aria
- Sensore Debimetro
- Sensore giri albero motore
- Sensore di fase albero a camme
- Pressostato olio motore
- Sensore temperatura liquido refrigerante
- Sensore temperatura olio motore
- Sensore pressione combustibile
- Sensore presenza acqua nel combustibile
C0 – Accessori motore
- Supporto alternatore
- Piastra trasversale
- Staffe di supporto
- Pompa combustibile
- Prefiltro combustibile
- Filtro combustibile
- Piastra supporto filtri
- Pompa alta pressione combustibile
- Candeletta di preriscaldo
- Relè di preriscaldo
- Motorino di avviamento
- Tubo di scarico
- Collettore di scarico uscita DOC
- Collettore di scarico entrata DOC
- Silenziatore di scarico DOC
- Compressore aria
F0 – Assale anteriore
- Assale anteriore (4WD)
- Supporto con ponte anteriore (4WD)
- Albero doppia trazione
- Barra/tirante di sterzo

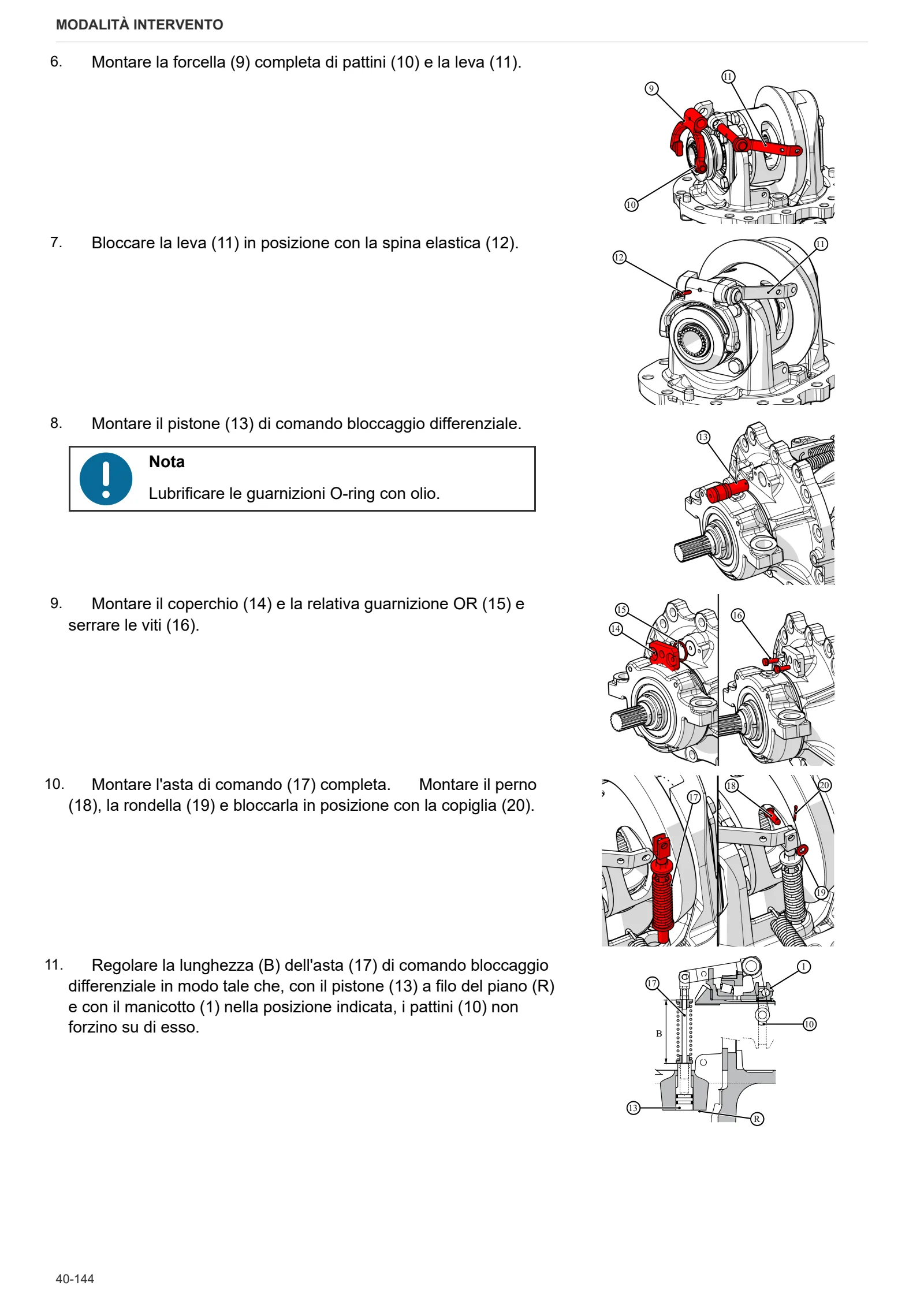

- Gruppo differenziale
- Disassemblaggio gruppo differenziale
- Disassemblaggio differenziale
- Registrazione gruppo differenziale
- Cilindri di sterzo
- Disassemblaggio cilindri di sterzo
- Registrazione coppia conica
- Regolazione angolo di sterzata
- Orientamento piattello azionamento sensore di sterzo
L0 – Impianto elettrico
- Sensori del motore FARMotion
- Sensori e componenti dell’impianto di scarico del motore FARMotion
- Componenti del motore FARMotion
- Cablaggio motore
- Cablaggio elettroiniettori
- Cablaggio candelette di preriscaldo
Schemi elettrici
Cablaggi
- Cablaggi
Service Info
A0 – TRATTORE
- Diagnostica – Canone 2026
- Post Vendita – Canone 2026
- GUIDA ALLA RICERCA DI NOTIZIE SULLA MANUTENZIONE
- Diagnostica – Canone 2025
- Post Vendita – Canone 2025
- Diagnostica – Canone 2023
- Diagnostica – Canone 2024
- Post Vendita – Canone 2024
- Post Vendita – Canone 2023
B0 – MOTORE
- Perdita dell’anello di tenuta FARMotion
C0 – ACCESSORI MOTORE
- SERVICE NEWS – ALLENTAMENTO DELLE VITI DELLA COPERTURA DEL TUBO DI SCARICO
- Protocollo diagnostico – AdBlue – Trasmettitore di livello a galleggiante
- PERDITA DI OLIO DAL COMPRESSORE D’ARIA
- Attrezzo per filtro e prefiltro cod. 5.9035.865.0

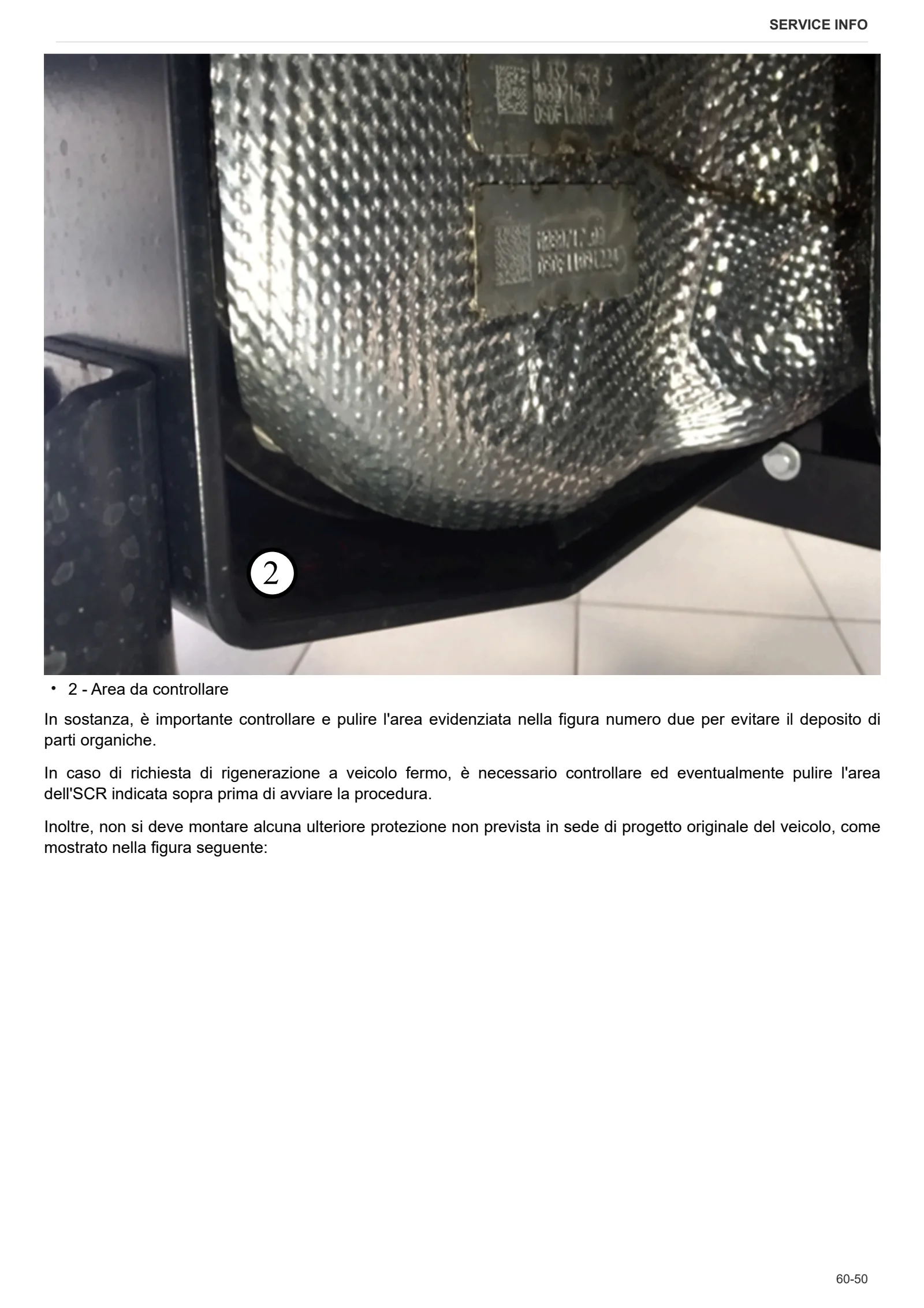

- SENSORI DANNEGGIATI AREA SCR
- DPF INTASATO
F0 – ASSALE ANTERIORE
- La coppia conica perde le viti
G0 – CARROZZERIA – CABINA
- SERVICE NEWS – Sfiato del serbatoio del liquido freni mancante
- SERVICE NEWS – DISINNESTO GAMMA MECCANICA
- SERVICE NEWS – ROTTURA DEL CAVO BOWDEN DEL CAMBIO
- TARATURA HVAC SU 5 SERIE KEYLINE
- L’HVAC NON FUNZIONA
- Pompa Tergicristallo anteriore
H0 – IMPIANTO IDRAULICO E PNEUMATICO
- Kit frenatura idraulica rimorchio CUNA (ITALIA)
- Aggiornamento sulla disponibilità del kit frenatura idraulica a singolo attacco – solo per il mercato EUROPEO
- PERDITA D’OLIO DALL’O-RING SUL BLOCCO DELLA VALVOLA IDRAULICA
L0 – IMPIANTO ELETTRICO
- SERVICE NEWS – M334-M335-M430-M28-M427 Nuova release SW motore A09 (FARMotion Stage 5)
- SerDia4.0
- iMonitor x35 non funziona
- LA DIAGNOSTICA OVUNQUE
- Istruzioni per l’aggiornamento del SW di iMonitor e di iMonitor UBOOT
- Strumenti di diagnostica per la perdita di connessione
- MALFUNZIONAMENTO DEL SENSORE DI POSIZIONE ANGOLARE (allarme T64)
- L’interruttore della PDF non funziona
R0 – SOLLEVATORE POSTERIORE
- ROTTURA DEL SUPPORTO DELLA RUOTA POSTERIORE
V1 – AFTERMARKET KITS
- Verifica corretta installazione KIT di frenatura
- Istruzioni per il post-vendita del kit
