Présentation du document

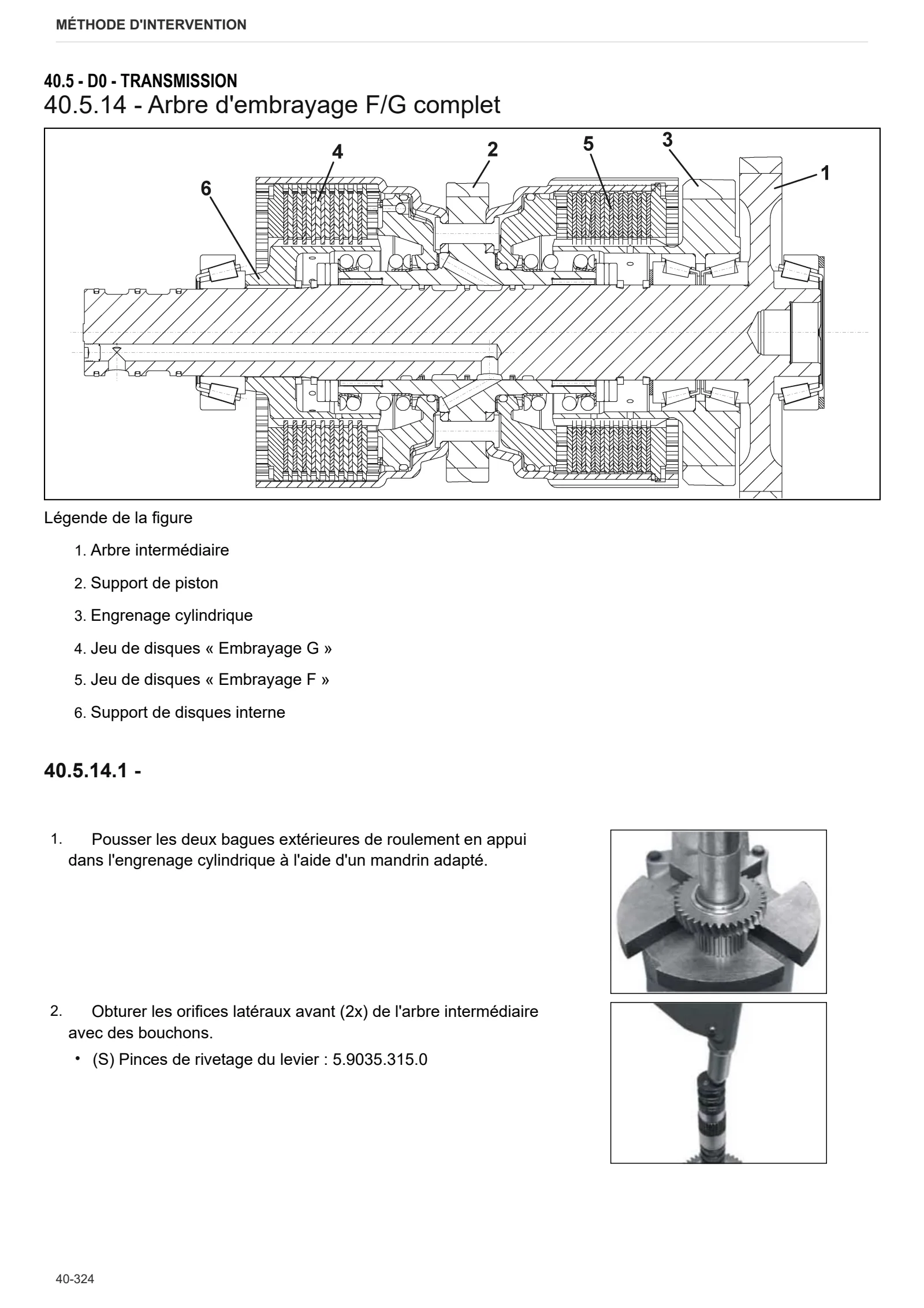

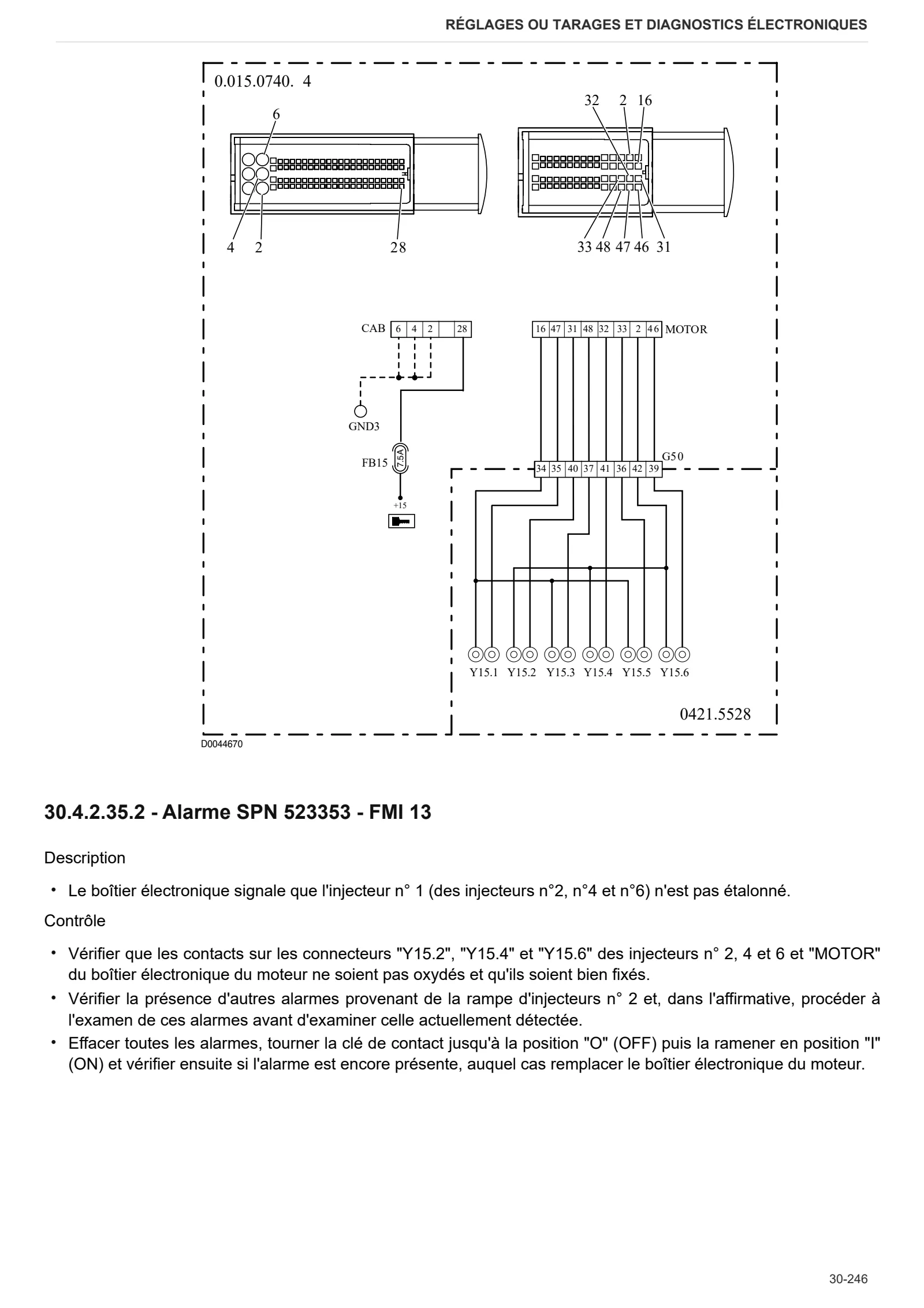

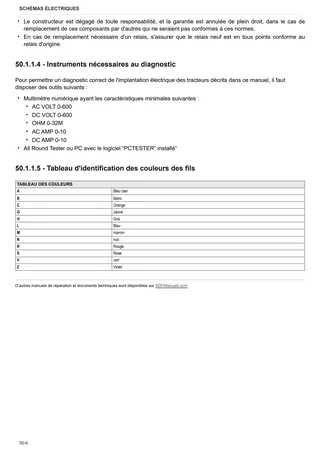

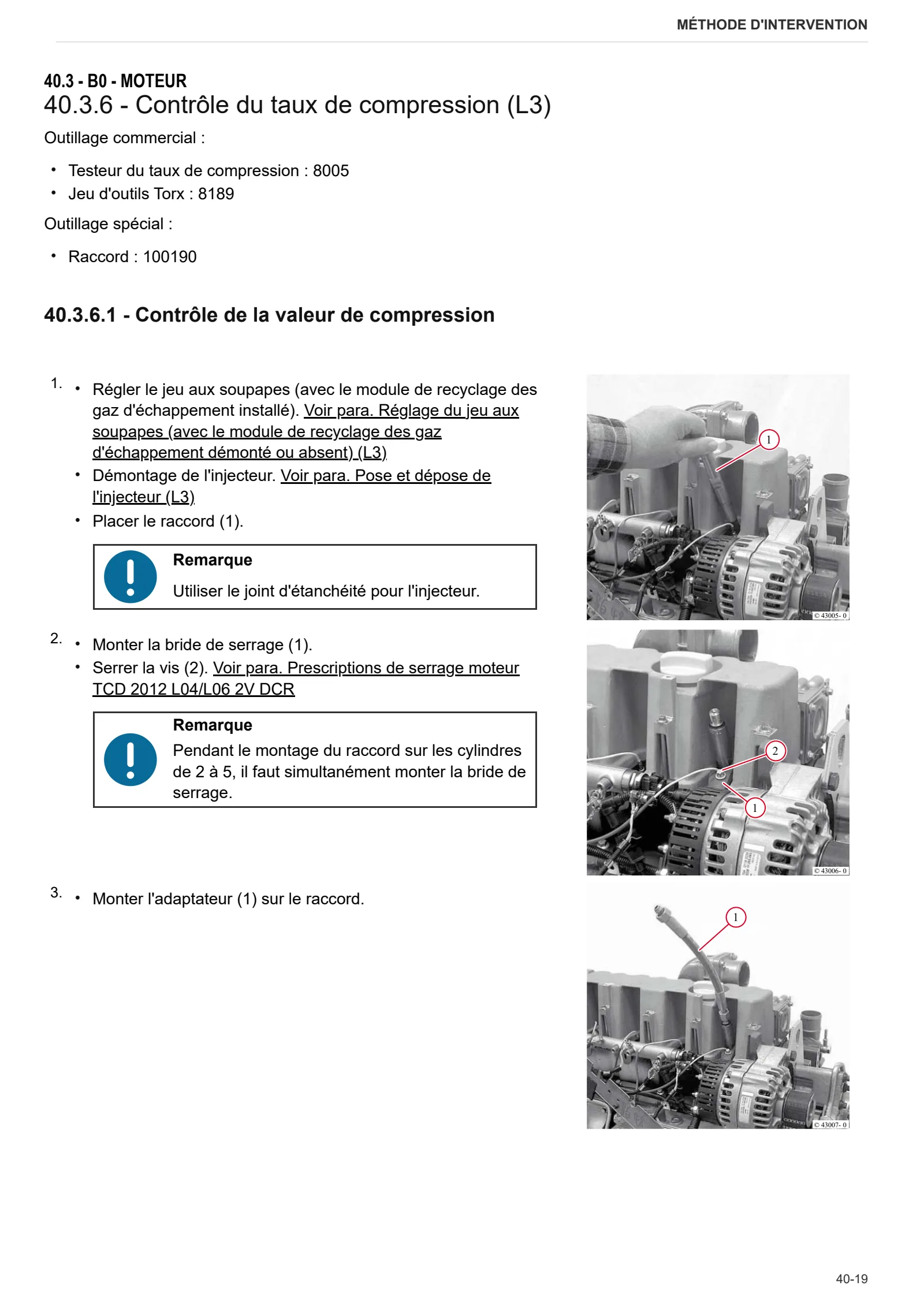

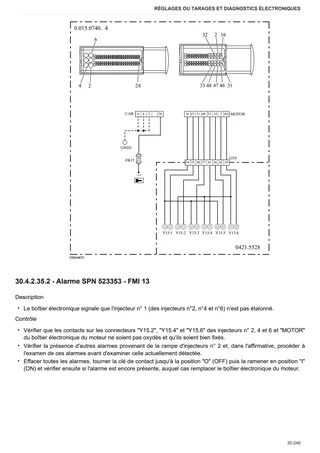

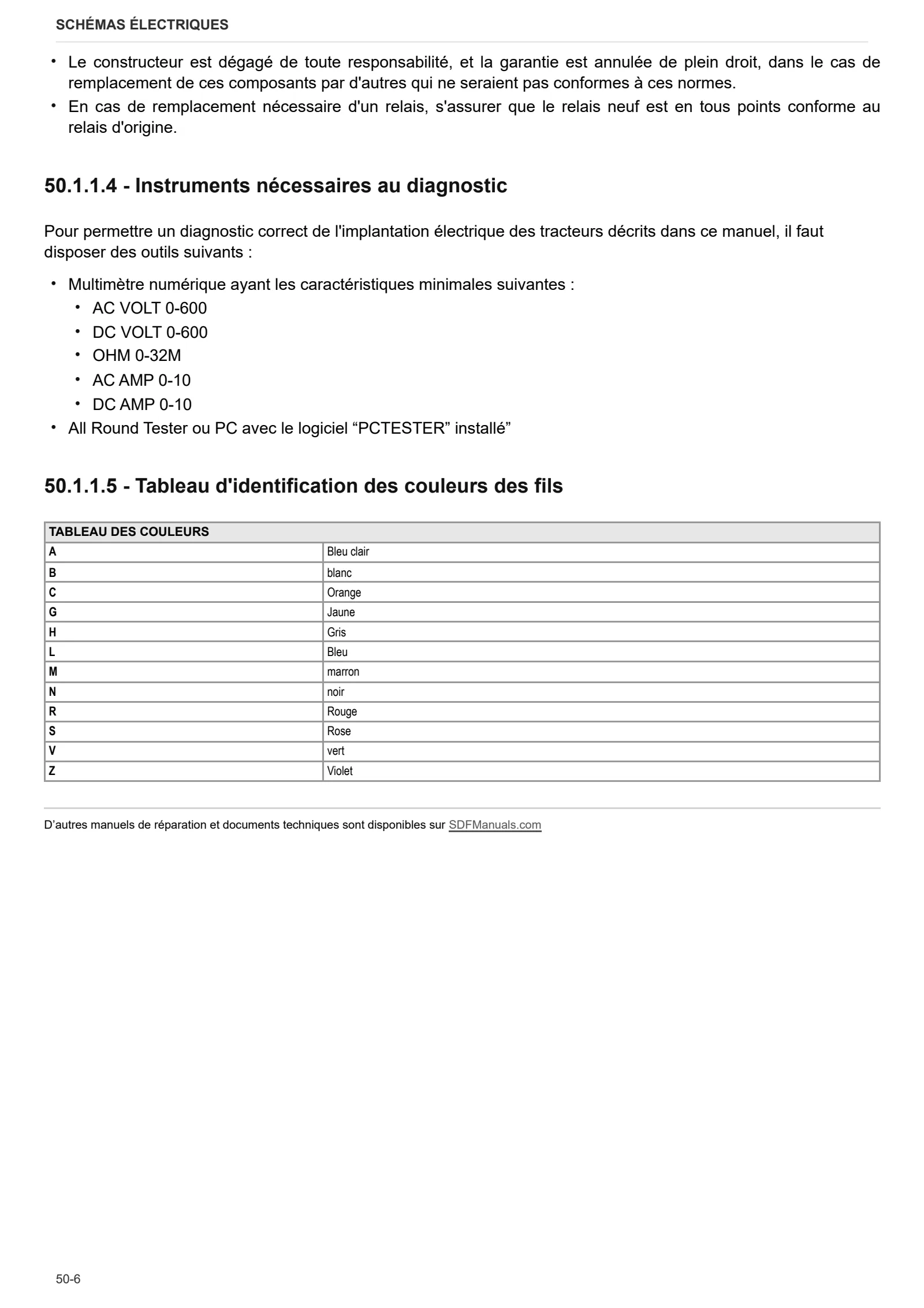

Manuel d'atelier pour HURLIMANN XL 160 HI-LEVEL DCR, famille XL HI-LEVEL (STAGE 3A). Téléchargement PDF numérique en français de 1,739 pages.
La table des matières française correspondante comprend 51 sections et 652 sujets individuels.
Principales sections incluses
- Introduction
- Sécurité
- Caractéristiques techniques
- Réglages ou tarages et diagnostics électroniques
- Méthode d'intervention
- Schémas électriques
- Service Info
Détails du document
- Marque: HURLIMANN
- Famille: XL HI-LEVEL (STAGE 3A)
- Modèle: XL 160 HI-LEVEL DCR
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 1,739
- Taille du fichier: 178.52 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à HURLIMANN XL 160 HI-LEVEL DCR.
Table des matières complète
Introduction
- Couples de serrage
- Unités de mesure et leur conversion
Sécurité
Avant-propos
- Notes importantes sur la sécurité
Informations importantes sur la sécurité
- Identification des risques
- Indications pour les personnes ayant affaire avec le tracteur
Règles de sécurité
- Risques liés à la préparation du tracteur
- Risques liés à l’entretien
- Interventions sur les systèmes et installations de la machine
- Opérations particulières de dépose/pose/contrôle
Pictogrammes de sécurité
- Remplacer les pictogrammes de sécurité
Dangers liés à l’environnement
- Risques liés au milieu d’utilisation
Caractéristiques techniques
Moteur
- Introduction – Moteurs
- Composants du moteur TCD 2012 L04/L06 2V DCR
- Données de test et de réglage (L3)
- Prescriptions de serrage moteur TCD 2012 L04/L06 2V DCR
Transmission
- Transmission
- Prise de force arrière
Essieu arrière
- Essieu arrière
Pont avant
- Pont avant
- Pont avant
Système hydraulique
- Système hydraulique
- Pompe à cylindrée variable
- Pompe de charge
- Fonctionnement pompe à cylindrée (débit) variable
- Pompe à engrenage
- Valve “Load Sensing”, valve de limitation de pression
- Direction hydrostatique
- Suspension hydraulique du pont avant
- Distributeur des services auxiliaires
- Système de freinage
- Système de freinage hydraulique de la remorque – Version Italie
- Système de freinage hydraulique de la remorque – version Export
- Système de freinage à air comprimé de remorque – version Italia
- Système de freinage à air comprimé de remorque – version Export
- Compresseur, Limiteur de pression, Valve de suspension de la cabine
- Valve de frein remorque à air comprimé (2 voies)
- Valve de frein remorque à air comprimé (1 voie)
Réglages ou tarages et diagnostics électroniques
Outils de diagnostic
SDF Analyser
- SDF Analyser
- Connexion SDF Analyser – Prise de diagnostic
Serdia 2000
- Serdia
- Connexion SERDIA – Prise de diagnostic
- LogicieL SERDIA 2000 Niveau III
Écrans des outils de diagnostic
- Interrogation des centrales électroniques
- Système électronique
- BUS CAN
- Boîtier électronique du moteur – Deutz EMR3
- Centrale HLHP
- Boîtier électronique de la transmission
- Instrumentation de bord (Combiné d’instruments)
Mise en service et réglages du tracteur :
- Introduction à la mise en service du tracteur
- Remplacement du boîtier électronique du moteur – Introduction
- Remplacement du boîtier électronique du moteur – Lecture et sauvegarde du DATASET
- Remplacement du boîtier électronique du moteur – Programmation du boîtier électronique avec DATASET
- Remplacement du boîtier électronique de l’accoudoir – Calibrage de la pédale d’accélérateur
- Centrale électronique HLHP – Calibration du levier (autrement dit manette) de l’accélérateur à main
- Remplacement du boîtier électronique de la transmission – Introduction
- Remplacement du boîtier électronique de la transmission – Configuration du type de transmission
- Remplacement du boîtier électronique de la transmission – Configuration du type de pneumatique
- Remplacement du boîtier électronique de la transmission – Configuration de la circonférence des roues (avec ART)
- Remplacement du boîtier électronique de la transmission – Configuration de la circonférence des roues (sans ART)
- Remplacement du boîtier électronique de la transmission – Configuration de la vitesse d’avancement maximale
- Remplacement du boîtier électronique de la transmission – Étalonnage de la pédale d’embrayage
- Remplacement du boîtier électronique de la transmission – Étalonnage de l’embrayage central
- Remplacement de la centrale électronique HLHP – Introduction
- Remplacement de la centrale électronique HLHP – Initialisation de la centrale électronique HLHP
- Remplacement de la centrale électronique HLHP – Configuration du modèle de tracteur
- Remplacement de la centrale électronique HLHP – Présélection de la présence de la prise de force avant
- Remplacement de la centrale électronique HLHP – Validation du système SBA / ASM
- Remplacement de la centrale électronique HLHP – Calibration du capteur d’angle de braquage des roues
- Remplacement de la centrale électronique HLHP – Configuration de la présence du RADAR
- Remplacement de la centrale électronique HLHP – Définition des positions haute et basse du relevage
- Remplacement de la centrale électronique HLHP – Validation du système de la suspension de pont avant
- Remplacement de la centrale électronique HLHP – Définition de la langue sur le combiné d’instruments
- Remplacement de la centrale électronique HLHP – Configuration du nombre de distributeurs auxiliaires
- Remplacement de la centrale électronique HLHP – Identification des distributeurs arrière
- Remplacement de la centrale électronique HLHP – Configuration de la présence du relevage avant
- Remplacement du boîtier électronique de l’accoudoir – Introduction
- Remplacement du boîtier électronique de l’accoudoir – Réglage du joystick de pilotage des distributeurs n° 3 et n° 4
- Effacement de toutes les alarmes
Alarmes des boîtiers de commande électroniques
- Liste des alarmes des boîtiers électroniques
Alarmes moteur
- Alarmes du boîtier électronique du moteur – Code ART SPN 29
- Alarmes du boîtier électronique du moteur – Code ART SPN 91
- Alarmes du boîtier électronique du moteur – Code ART SPN 94
- Alarmes du boîtier électronique du moteur – Code ART SPN 97
- Alarmes du boîtier électronique du moteur – Code ART SPN 100
- Alarmes du boîtier électronique du moteur – Code ART SPN 102
- Alarmes du boîtier électronique du moteur – Code ART SPN 105
- Alarmes du boîtier électronique du moteur – Code ART SPN 108
- Alarmes du boîtier électronique du moteur – Code ART SPN 110
- Alarmes du boîtier électronique du moteur – Code ART SPN 157
- Alarmes du boîtier électronique du moteur – Code ART SPN 158
- Alarmes du boîtier électronique du moteur – Code ART SPN 168
- Alarmes du boîtier électronique du moteur – Code ART SPN 190
- Alarmes du boîtier électronique du moteur – Code ART SPN 563
- Alarmes du boîtier électronique du moteur – Code ART SPN 630
- Alarmes du boîtier électronique du moteur – Code ART SPN 639
- Alarmes du boîtier électronique du moteur – Code ART SPN 651
- Alarmes du boîtier électronique du moteur – Code ART SPN 652
- Alarmes du boîtier électronique du moteur – Code ART SPN 653
- Alarmes du boîtier électronique du moteur – Code ART SPN 654
- Alarmes du boîtier électronique du moteur – Code ART SPN 655
- Alarmes du boîtier électronique du moteur – Code ART SPN 656
- Alarmes du boîtier électronique du moteur – Code ART SPN 676
- Alarmes du boîtier électronique du moteur – Code ART SPN 677
- Alarmes du boîtier électronique du moteur – Code ART SPN 729
- Alarmes du boîtier électronique du moteur – Code ART SPN 898
- Alarmes du boîtier électronique du moteur – Code ART SPN 1079
- Alarmes du boîtier électronique du moteur – Code ART SPN 1080
- Alarmes du boîtier électronique du moteur – Code ART SPN 1235
- Alarmes du boîtier électronique du moteur – Code ART SPN 2634
- Alarmes du boîtier électronique du moteur – Code ART SPN 523240
- Alarmes du boîtier électronique du moteur – Code ART SPN 523350
- Alarmes du boîtier électronique du moteur – Code ART SPN 523351
- Alarmes du boîtier électronique du moteur – Code ART SPN 523352
- Alarmes du boîtier électronique du moteur – Code ART SPN 523353
- Alarmes du boîtier électronique du moteur – Code ART SPN 523354
- Alarmes du boîtier électronique du moteur – Code ART SPN 523355
- Alarmes du boîtier électronique du moteur – Code ART SPN 523420
- Alarmes du boîtier électronique du moteur – Code ART SPN 523470
- Alarmes du boîtier électronique du moteur – Code ART SPN 523490
- Alarmes du boîtier électronique du moteur – Code ART SPN 523550
- Alarmes du boîtier électronique du moteur – Code ART SPN 523600
- Alarmes du boîtier électronique du moteur – Code ART SPN 523601
- Alarmes du boîtier électronique du moteur – Code ART SPN 523612
- Alarmes du boîtier électronique du moteur – Code ART SPN 523613
- Alarmes du boîtier électronique du moteur – Code ART SPN 523615
- Alarmes du boîtier électronique du moteur – Code ART SPN 523617
Alarmes transmission
- Alarmes du boîtier électronique de la transmission – Introduction
- Alarmes du boîtier électronique de la transmission – Code ART 10
- Alarmes du boîtier électronique de la transmission – Code ART 11
- Alarmes du boîtier électronique de la transmission – Code ART 12
- Alarmes du boîtier électronique de la transmission – Code ART 13
- Alarmes du boîtier électronique de la transmission – Code ART 14
- Alarmes du boîtier électronique de la transmission – Code ART 18
- Alarmes du boîtier électronique de la transmission – Code ART 21
- Alarmes du boîtier électronique de la transmission – Code ART 22
- Alarmes du boîtier électronique de la transmission – Code ART 23
- Alarmes du boîtier électronique de la transmission – Code ART 24
- Alarmes du boîtier électronique de la transmission – Code ART 25
- Alarmes du boîtier électronique de la transmission – Code ART 27
- Alarmes du boîtier électronique de la transmission – Code ART 28
- Alarmes du boîtier électronique de la transmission – Code ART 29
- Alarmes du boîtier électronique de la transmission – Code ART 30
- Alarmes du boîtier électronique de la transmission – Code ART 31
- Alarmes du boîtier électronique de la transmission – Code ART 32
- Alarmes du boîtier électronique de la transmission – Code ART 33
- Alarmes du boîtier électronique de la transmission – Code ART 34
- Alarmes du boîtier électronique de la transmission – Code ART 35
- Alarmes du boîtier électronique de la transmission – Code ART 36
- Alarmes du boîtier électronique de la transmission – Code ART 37
- Alarmes du boîtier électronique de la transmission – Code ART 38
- Alarmes du boîtier électronique de la transmission – Code ART 39
- Alarmes du boîtier électronique de la transmission – Code ART 40
- Alarmes du boîtier électronique de la transmission – Code ART 41
- Alarmes du boîtier électronique de la transmission – Code ART 47
- Alarmes du boîtier électronique de la transmission – Code ART 48
- Alarmes du boîtier électronique de la transmission – Code ART 50
- Alarmes du boîtier électronique de la transmission – Code ART 51
- Alarmes du boîtier électronique de la transmission – Code ART 52
- Alarmes du boîtier électronique de la transmission – Code ART 53
- Alarmes du boîtier électronique de la transmission – Code ART 54
- Alarmes du boîtier électronique de la transmission – Code ART 55
- Alarmes du boîtier électronique de la transmission – Code ART 64
- Alarmes du boîtier électronique de la transmission – Code ART 65
- Alarmes du boîtier électronique de la transmission – Code ART 66
- Alarmes du boîtier électronique de la transmission – Code ART 67
- Alarmes du boîtier électronique de la transmission – Code ART 68
- Alarmes du boîtier électronique de la transmission – Code ART 69
- Alarmes du boîtier électronique de la transmission – Code ART 70
- Alarmes du boîtier électronique de la transmission – Code ART 73
- Alarmes du boîtier électronique de la transmission – Code ART 74
- Alarmes du boîtier électronique de la transmission – Code ART 76
- Alarmes du boîtier électronique de la transmission – Code ART 77
- Alarmes du boîtier électronique de la transmission – Code ART 79
- Alarmes du boîtier électronique de la transmission – Code ART 80
- Alarmes du boîtier électronique de la transmission – Code ART 82
- Alarmes du boîtier électronique de la transmission – Code ART 83
- Alarmes du boîtier électronique de la transmission – Code ART 85
- Alarmes du boîtier électronique de la transmission – Code ART 87
- Alarmes du boîtier électronique de la transmission – Code ART 89
- Alarmes du boîtier électronique de la transmission – Code ART 90
- Alarmes du boîtier électronique de la transmission – Code ART 91
- Alarmes du boîtier électronique de la transmission – Code ART 92
- Alarmes du boîtier électronique de la transmission – Code ART 93
- Alarmes du boîtier électronique de la transmission – Code ART 94
- Alarmes du boîtier électronique de la transmission – Code ART 95
- Alarmes du boîtier électronique de la transmission – Code ART 96
- Alarmes du boîtier électronique de la transmission – Code ART 97
- Alarmes du boîtier électronique de la transmission – Code ART 98
- Alarmes du boîtier électronique de la transmission – Code ART 99
- Alarmes du boîtier électronique de la transmission – Code ART 4B
- Alarmes du boîtier électronique de la transmission – Code ART B0
- Alarmes du boîtier électronique de la transmission – Code ART B1
- Alarmes du boîtier électronique de la transmission – Code ART B2
- Alarmes du boîtier électronique de la transmission – Code ART C0
- Alarmes du boîtier électronique de la transmission – Code ART C1
- Alarmes du boîtier électronique de la transmission – Code ART C3
- Alarmes du boîtier électronique de la transmission – Code ART C6
- Alarmes du boîtier électronique de la transmission – Code ART C9
- Alarmes du boîtier électronique de la transmission – Code ART CB
- Alarmes du boîtier électronique de la transmission – Code ART CF
- Alarmes du boîtier électronique de la transmission – Code ART D0
- Alarmes du boîtier électronique de la transmission – Code ART D1
- Alarmes du boîtier électronique de la transmission – Code ART D2
- Alarmes du boîtier électronique de la transmission – Code ART D3
- Visualisation du message “EE” sur l’afficheur de la transmission
- Connexion non réussie du logiciel EDS au boîtier électronique de la transmission
- Passage inopiné de la transmission en position neutre à partir de la marche avant ou de la marche arrière
- Changement de gamme continu de la transmission
- Brève interruption de la force de déplacement lorsque le tracteur est en mouvement
- La transmission reste en position neutre (au point mort)
Alarmes accoudoir
- Alarmes de l’accoudoir – Code ART HLHP SPN 634
- Alarmes de l’accoudoir – Code ART HLHP SPN 635
- Alarmes de l’accoudoir – Code ART HLHP SPN 636
- Alarmes de l’accoudoir – Code ART HLHP SPN 637
- Alarmes de l’accoudoir – Code ART HLHP SPN 638
- Alarmes de l’accoudoir – Code ART HLHP SPN 639
- Alarmes de l’accoudoir – Code ART HLHP SPN 640
- Alarmes de l’accoudoir – Code ART HLHP SPN 641
- Alarmes de l’accoudoir – Code ART HLHP SPN 642
- Alarmes de l’accoudoir – Code ART HLHP SPN 644
- Alarmes de l’accoudoir – Code ART HLHP SPN 645
- Alarmes de l’accoudoir – Code ART HLHP SPN 646
- Alarmes de l’accoudoir – Code ART HLHP SPN 647
- Alarmes de l’accoudoir – Code ART HLHP SPN 648
- Alarmes de l’accoudoir – Code ART HLHP SPN 649
- Alarmes de l’accoudoir – Code ART HLHP SPN 650
- Alarmes de l’accoudoir – Code ART HLHP SPN 651
- Alarmes de l’accoudoir – Code ART HLHP SPN 652
- Alarmes de l’accoudoir – Code ART HLHP SPN 657
- Alarmes de l’accoudoir – Code ART HLHP SPN 696
Alarmes HLHP
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 51
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 63
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 158
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 540
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 541
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 550
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 551
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 552
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 561
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 601
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 602
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 603
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 620
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 621
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 622
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 623
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 631
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 632
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 633
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 653
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 654
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 655
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 656
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 661
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 662
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 664
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 689
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 694
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 695
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 700
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 701
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 998
- Alarmes de la centrale électronique HLHP – Code ART HLHP SPN 999
Alarmes bus CAN
- Alarmes du bus CAN – introduction
- Alarmes du bus CAN – tableau des alarmes
- Alarmes du bus CAN – Analyse cas 1
- Alarmes du bus CAN – Analyse cas 2
- Alarmes du bus CAN – Analyse cas 3
- Alarmes du bus CAN – Analyse cas 4
- Alarmes du bus CAN – Analyse cas 5
- Alarmes du bus CAN – Analyse cas 6
- Alarmes du bus CAN – Analyse cas 7
- Alarmes du bus CAN – Analyse cas 8
- Alarmes du bus CAN – Analyse cas 9
Alarmes distributeur électro-hydraulique
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 11
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 12
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 13
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 14
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 15
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 16
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 17
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 21
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 22
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 23
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 24
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 25
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 26
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 31
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 32
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 41
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 42
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 43
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 81
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 82
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP 83
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP ? ?
- Alarmes de la centrale des distributeurs CANBUS – Code ART HLHP FF
Méthode d’intervention
- Outils de pose et dépose moteur
- Outils d’atelier de pose et dépose moteur
B0 – Moteur
- Pose et dépose du moteur sur la chandelle (L3)
- Courroie du compresseur de climatiseur
- Tension de la courroie de ventilateur et de la courroie de compresseur de climatisation
- Courroie d’alternateur de pompe à combustible et de pompe à liquide de refroidissement
- Tension de la courroie d’alternateur, de pompe à gazole et de pompe de liquide de refroidissement
- Contrôle du taux de compression (L3)
- Réglage du jeu aux soupapes (avec le module de recyclage des gaz d’échappement démonté ou absent) (L3)
- Réglage du jeu aux soupapes (avec le module de recyclage des gaz d’échappement monté) (L3).
- Dépose et repose du balancier et de son support (L3)
- Déposer et reposer le balancier et son support, vérifier
- Dépose et repose de la culasse du cylindre (L3)
- Pose et dépose des soupapes (L3)
- Contrôle des soupapes (L3)
- Contrôle du guide de soupape (L3)
- Contrôle du résidu soupape (L3)
- Contrôle du vilebrequin (L3)
- Changement du joint SPI du vilebrequin (côté volant) (L3)
- Changement du joint SPI du vilebrequin (côté opposé au volant) (L3)
- Contrôle du corps de bielle (L3)
- Pose et dépose du vilebrequin (L3)
- Dépose et repose du piston et du corps de bielle (L3)
- Contrôle du piston (L3)
- Contrôle des segments et des rainures des pistons (L3)
- Pose et dépose des gicleurs de refroidissement du piston (L3)
- Dépose et repose du reniflard du bloc moteur (L3)
- Contrôle cylindre (L3)
- Dépose et repose du couvercle avant (côté opposé au volant) (L3)
- Dépose et repose de la boîte de raccord (L3)
- Dépose et repose du couvercle de la boîte à pignons (L3)
- Pose et dépose de l’arbre à cames (L3)
- Contrôle de l’arbre à cames (L3)
- Dépose et repose du turbocompresseur à gaz d’échappement (L3)
- Dépose et repose de la tubulure d’entrée d’air de turbo (L3)
- Pose et dépose du module de recyclage des gaz d’échappement (L3)
- Dépose et repose de la pompe d’alimentation du carburant (actionnement avec courroie trapézoïdale crantée) (L3)
- Dépose et repose du bloc pilote (L3)
- Pose et dépose de la pompe haute pression (Position de montage A) (L3)
- Pose et dépose de la pompe haute pression (Position de montage B) (L3)
- Dépose et repose de la rampe commune (L3)
- Pose et dépose de l’injecteur (L3)
- Courroie d’alternateur – pompe à combustible – pompe à liquide de refroidissement – ventilateur
- Pose et dépose du limiteur de pression (L3)
- Pose et dépose du transducteur de pression du carburant (L3)
- Pose et dépose du tuyau d’aspiration huile (L3)
- Dépose et repose du carter d’huile moteur (L3)
- Dépose et repose du radiateur d’huile (L3)
- Dépose et repose du logement du refroidisseur de l’huile moteur (L3)
- Tension de la courroie du compresseur de la climatisation
- Dépose et repose du filtre de l’huile moteur (L3)
- Pose et dépose du manocontact de la pression de l’huile (L3)
- Dépose et repose de la cuvette (L3)
- Dépose et repose de la pompe du fluide réfrigérant (actionnement avec courroie trapézoïdale crantée) (L3)
- Vidange huile moteur
- Contrôle de l’état de propreté des radiateurs
- Dépose et repose de l’entraînement du ventilateur (L3)
- Dépose et repose de l’entraînement du ventilateur (L3)
- Dépose et repose du support du ventilateur (L3)
- Dépose et repose de l’amortisseur de vibrations torsionnelles (L3)
- Dépose et repose du tendeur de courroie (Courroie trapézoïdale crantée) (L3)
- Pose et dépose du volant (L3)
C0 – Accessoires moteur
- Contrôle de l’état de propreté des radiateurs
- Remplacement du liquide de refroidissement et lavage du circuit
- Radiateur du liquide de refroidissement
- Réservoir de compensation
- Ventilateur
- Radiateurs, échangeurs – ensemble complet
- Intercooler
- Filtre à air complet
- Réservoir de carburant
- Démarreur
- Échangeur carburant
- Tuyau d’échappement – ensemble complet
- Tube avant de l’échappement
- Silencieux d’échappement
- Compresseur d’air
- Capteur de régime moteur
- Pose et dépose du thermostat (L3)
- Contrôle du thermostat (à l’état démonté)
- Dépose et repose du capteur du nombre de tours (vilebrequin) (L3)
- Dépose et repose du capteur du nombre de tours (arbre à cames) (L3)
- Dépose et repose de la tuyauterie d’échappement (L3)
- Pose et dépose du solénoïde (module de recyclage des gaz d’échappement) (L3)
- Dépose et repose du support du filtre du carburant (L3)
- Pose et dépose du capteur de la température (L3)
- Dépose et repose du capteur de pression/température (air d’alimentation) (L3)
- Dépose et repose du générateur (entraînement par courroie trapézoïdale crantée) (L3)
- Dépose et repose du starter (L3)
- Démarreur
- Pose et dépose du capteur de pression de la rampe commune (L3)
- Dépose et repose du faisceau de câblage (L3)
- Pose et dépose des bougies d’allumage (L3)
D0 – Transmission
- Vidange de l’huile de transmission
- Remplacement du filtre à huile de la boîte de vitesses et du pont arrière
- Contrôle niveau d’huile de transmission
- Flector
- Arbre de transmission – Arbre 4RM
- Étrier de renfort
- Séparer les organes de transmission
- Enlever le chapeau de palier
- Démontage de l’embrayage A/C
- Démontage de l’embrayage B/D
- Démonter l’embrayage F/G
- Arbre d’embrayage A/C complet
- Arbre d’embrayage B/D complet
- Arbre d’embrayage F/G complet
- Démonter le carter d’embrayage
- Prémonter le carter d’embrayage
- Démonter la transmission principale
- Démonter la traction avant
- Prémonter l’embrayage de la traction avant
- Démonter le réducteur de vitesse
- Démonter l’embrayage principal
- Prémonter l’embrayage principal
- Démonter la commande de vitesses (mécanique)
- Démonter l’arbre principal
- Démonter l’arbre intermédiaire
- Démonter l’entraînement de la pompe
- Prémonter le carter de transmission
- Remontage de l’entraînement de la pompe
- Prémonter l’arbre intermédiaire
- Prémonter l’arbre principal et l’installer dans le carter de transmission
- Monter la commande de vitesses (pièce mécanique)
- Monter l’embrayage principal complet et le réducteur de vitesse
- Remonter la valve proportionnelle (embrayage principal)
- Monter la transmission powershift sur la transmission principale et régler la course d’embrayage du réducteur de vitesse
- Prémonter et monter l’entraînement de la pompe
- Démonter la commande de vitesses hydraulique
- Montage de la commande de vitesses hydraulique
- Commande à distance
- Monter le pont arrière complet sur le carter de transmission
- Monter l’alimentation d’huile
F0 – Pont avant
- Dépannage
- Support avant – Ensemble complet
- Pont avant et support oscillant – Ensemble complet
- Parallélisme – angle de braquage – essais après le montage
- Vérins de direction
- Groupe demi-essieux
- Ensemble différentiel – palier
- Désassemblage du différentiel – Version ML
- Désassemblage du différentiel – Version LS
- Contrôle du couple conique
- Groupe flasque
- Groupe pignon
- Groupe réducteur épicycloïdal
- Groupe moyeu de roue
- Groupe frein
G0 – Carrosserie – Cabine – Plate-forme
- Cabine – Ensemble complet
- Capotages
- Support de batterie-réservoir
- Longeron droit
- Longeron gauche
- Marchepieds d’accès à la cabine
- Garde-boue avant réglables
- Serrure de porte de cabine – câble
- Console droite
- Console gauche
- Tableau de bord
- Tableau de bord inférieur
- Siège et accoudoir multifonction
- Panneau de commande de la climatisation
- Installation de climatisation
- Compresseur de la climatisation
- Un condenseur
- Un filtre déshydrateur
- Évaporateur de la climatisation
- Robinet de chauffage
- Radiateur du chauffage
- Ventilateur droit de la climatisation
- Ventilateur gauche de la climatisation
- Manomètre pour le contrôle de la pression de l’air de freinage de la remorque
- Maîtres cylindres des freins
- Tringle de frein de stationnement
- Réglage de la tringle du frein de stationnement
- Volant, comodo, instrumentation
- Levier de vitesses, câbles de commande
- Levier de super réducteur, câble de commande
- Leviers de prise de force, câbles de commande
H0 – Système hydraulique
- Pompe d’assistance de direction – version standard
- Pompe d’assistance de direction – version à air comprimé
- Pompe à cylindrée variable “Load Sensing”
- Régulation de la pompe à cylindrée variable “Load Sensing”
- Valve prioritaire (autrement dit de priorité)
- Distributeur de direction hydrostatique – Ensemble complet
- Réglage de la direction hydrostatique – Ensemble complet
- Échangeur huile de boîte
- Vérins de suspension de pont avant
- Bloc d’électrovalves de la suspension de pont avant
- Robinet de blocage du relevage avant
- Distributeurs côté gauche
- Distributeurs côté droit
- Distributeurs côté droit – Pour tracteurs dotés de “Comfort package”
- Purger l’air du circuit des freins
- Valves de freinage hydraulique de remorque
- Valve de freinage à air comprimé de remorque
- Valve de freinage à air comprimé de remorque Export
L0 – Système électrique
- Batterie
- Alternateur
- Boîtier électronique du moteur
- Potentiomètre de réglage de la pédale d’embrayage
- Potentiomètre de la pédale d’embrayage
- Potentiomètre de réglage de l’accélérateur
- Commandes du relevage électronique
- Capteur de position de la suspension de pont avant
- Réglage du capteur de position de la suspension de pont avant
- Groupe capteur de position de direction
- Interrupteur des feux de stop
- Affichage de l’état de fonctionnement de la transmission
- Commandes sur l’accoudoir
- Sélecteur du sens de marche
- Boutons de commande divers – console droite
M0 – PTO avant
- Prise de force avant – Ensemble complet
- Accouplement élastique de la prise de force avant
- Arbre d’entrée de la prise de force avant
N0 – Relevage avant
- Relevage avant – Ensemble complet
- Vérins de relevage avant
R0 – Relevage arrière
- Vérins de relevage
- Bague de capteur de position
- Capteur de position du relevage
- Capteur de position du relevage
- Tarage du capteur de position – sans l’ART
- Tarage du capteur de position – avec l’ART
S0 – Roues
- Roues avant
- Roues AR
Schémas électriques
Introduction
- Structure du groupe
- Index des faisceaux et des composants
Composants
- Composants
Systèmes
- Points de masse
- Régulation électronique du moteur
- Régulation électronique du moteur
- Préchauffage
- Démarrage
- Diagnostic
- Éclairage – Version sans relevage avant
- Éclairage – Version avec relevage avant
- Phares de travail – Version sans relevage avant
- Phares de travail – Version avec relevage avant
- Essuie-glace
- Tableau de bord
- Radio
- Climatisation
- Transmission
- PTO
- Accessoires
- Bus CAN
- Freins
- Freins de remorque – Version avec freinage hydraulique
- Freins de remorque – Version avec freinage à air comprimé
- Pont avant suspendu
- Distributeurs
- Relevage arrière
Faisceaux de câblage
- Faisceau de négatif batterie – 0.012.4029.4/20
- Implantation du faisceau du (-) batterie
- Faisceau de positif batterie – 0442.2156/20
- Implantation du faisceau du (+) batterie
- Faisceau de la suspension de pont avant – 0.015.3974.4/10
- Implantation du faisceau de la suspension de pont avant
- Faisceau des alimentations – 0.015.6230.4
- Implantation du faisceau des alimentations
- Faisceau du capot du moteur – 0.015.7501.4
- Implantation du faisceau du capot moteur
- Faisceau du moteur – 0421.4410 – 0421.3523
- Faisceau du moteur – 0421.5284
- Implantation des connecteurs du faisceau du moteur
- Faisceau du moteur – 0421.5528
- Implantation des connecteurs du faisceau du moteur
- Faisceau du tableau de bord frontal – 0.015.0712.4/10
- Implantation des connecteurs du faisceau du tableau de bord frontal
- Faisceau de l’interface freinage et relevage avant – 0.015.7461.4/10
- Implantation des connecteurs du faisceau d’interface freinage et relevage avant
- Faisceau droit de la transmission – 0.015.4019.4/20
- Implantation des connecteurs du faisceau droit de la transmission
- Faisceau gauche de la transmission – 0.015.4018.4/20
- Implantation des connecteurs du faisceau gauche de la transmission
- Faisceau du tableau de bord latéral – 0.015.0740.4/70
- Implantation des connecteurs du faisceau du tableau de bord latéral
- Faisceau du garde-boue – 0.015.3692.4/10
- Implantation des connecteurs du faisceau du garde-boue
- Faisceau des distributeurs 0.014.1612.4/30
- Implantation des connecteurs du faisceau des distributeurs
- Faisceau de la climatisation – 0.900.0783.8
- Implantation des connecteurs du faisceau de la climatisation
- Faisceau du toit – 0.015.0713.4/10
- Implantation des connecteurs du faisceau du toit
- Faisceaux du comodo – 0443.8656
- Implantation des connecteurs du faisceau du comodo
- Faisceau des phares de travail avant inférieurs sur la cabine – version sans relevage avant – 0442.5602
- Implantation des connecteurs du faisceau de câblage des projecteurs de travail avant inférieurs, sur la cabine – version sans relevage avant
- Faisceau du moteur d’essuie-glace avant – 0441.2045
- Implantation des connecteurs du faisceau du moteur d’essuie-glace avant
- Faisceau des feux avant inférieurs sur la cabine – 0441.1923.4
- Implantation des connecteurs du faisceau de câbles des feux avant inférieurs sur la cabine
- Faisceau des feux de position et de clignotant avant – 0442.8092.4
- Implantation des connecteurs du faisceau des feux de position et clignotant avant
- Faisceau des relais de commandes des phares de travail – 0.015.3730.4
- Implantation des connecteurs du faisceau relè comando fari di lavoro
- Faisceau de la pompe lave-glace – 0.015.7505.4
- Implantation des connecteurs du faisceau des pompes lave-glace
- Faisceau de raccordement des phares – 0.013.4085.4/20
- Implantation des connecteurs du faisceau de raccordement des phares
- Faisceau d’éclaireur de plaque – 0.012.2018.4/20
- Implantation des connecteurs du faisceau d’éclaireur de plaque
- Faisceau du gyrophare – 0443.6707
- Implantation des connecteurs du faisceau du gyrophare
- Faisceau de commande du relevage avant sur le chariot – 0.015.5429.4/20
- Implantation des connecteurs du faisceau du relevage avant sur le chariot
- Faisceau de “comfort packege” – 0.015.5452.4
- Implantation des connecteurs de comfort packege cab
- Faisceau du freinage hydraulique de remorque – version Italie – 0443.7356.4/10
- Implantation des connecteurs du faisceau du freinage hydraulique de remorque – Version Italie
- Faisceau du pressostat freinage à air comprimé – 0443.7355.4/10
- Implantation des connecteurs du faisceau du pressostat freinage à air comprimé
Service Info
A0 – TRACTEUR
- Diagnostic – Abonnement 2026
- Après-vente – Abonnement 2026
- GUIDE DE RECHERCHE DES INFORMATIONS DE MAINTENANCE
- Diagnostic – Abonnement 2025
- Après-vente – Abonnement 2025
- Diagnostic – Abonnement 2023
- Diagnostic – Abonnement 2024
- Diagnostic – Abonnement 2022
- Diagnostic – Abonnement 2021
- DVD documentation technique 06/2009
- DVD documentation technique 07/2008
- LUBRIFIANTS SDF : Huiles de lubrification et liquides de refroidissement
- Après-vente – Abonnement 2024
- Après-vente – Abonnement 2023
- Après-vente – Abonnement 2022
- Après-vente – Abonnement 2021
- Après-vente – Redevance 2019
- DVD SDF Parts et SDF Service 04/2014 version 26
- DVD Documentation technique 03/2010
- Nouvelle fonctionnalité : Téléchargement PDF documentation technique
- Diagnostic – Abonnement 2020
- Après-vente – Abonnement 2020
- Après-vente – Redevance 2018
- Service et Pièces de rechange – Tarif 2017
- DVD SDF Parts et SDF Service 05/2014 version 25
- DVD SDF Parts et SDF Service 03/2013 version 24
B0 – MOTEUR
- Rupture du support du ventilateur moteur
- Lavage du circuit de lubrification
- Pompe du liquide de refroidissement – Instructions de montage – Réparation – Moteurs DEUTZ BFM 1012/2012/2013/TCD 2012
- Spécifications de l’huile moteur Deutz AG
- SerDia 2010 mise à jour du fichier de licence
C0 – ACCESSOIRES MOTEUR
- Protocole de diagnostic – AdBlue – Unité de niveau flottant
- Outil de filtrage et de préfiltrage réf. 5.9035.865.0
- Additif pour carburant diesel
F0 – ESSIEU AVANT
- Essieu avant Carraro modèle 20.26 réduction finale
- Contrôler usure des rotules de direction du pont avant
- Procédure de vérification du comportement de la direction
G0 – CARROSSERIE – CABINE
- Filtre déshydrateur système de climatisation
- Recharge du circuit de climatisation
H0 – SYSTÈME HYDRAULIQUE ET SYSTÈME À AIR COMPRIMÉ OU PNEUMATIQUE
- Kit freinage hydraulique remorque CUNA (ITALIE)
- Mise à jour concernant la disponibilité du kit de freinage hydraulique à connexion simple – uniquement pour le marché EUROPÉEN
- L0 – SYSTÈME ÉLECTRIQUE
