Présentation du document
Manuel d'atelier pour le modèle HURLIMANN TTCD 7.8 L06 Stage4 de la famille Tractor components – Engine – DEUTZ AG Stage 4-5. Document numérique en français de 360 pages.
La table des matières française correspondante comprend 3 sections et 169 sujets individuels.
Principales sections incluses
- Méthode d'intervention
Détails du document
- Marque: HURLIMANN
- Famille: Tractor components – Engine – DEUTZ AG Stage 4-5
- Modèle: TTCD 7.8 L06 Stage4
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 360
- Taille du fichier: 91.81 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à HURLIMANN TTCD 7.8 L06 Stage4.
Table des matières complète
Méthode d’intervention
B0 – Moteur
- Démontage/montage du reniflard du bloc moteur
- Remplacer le joint torique du vilebrequin
- Pose/dépose de la chemise de vilebrequin (côté opposé au volant)
- Dépose et repose du couvercle avant (éléments de fixation)
- Contrôle de la saillie de la chemise du cylindre
- Démontage et montage de la chemise de cylindre (rainurée) avec le piston et le corps de bielle
- Contrôle de la chemise du cylindre
- Pose et dépose de la chemise du cylindre
- Repose et dépose du palier de vilebrequin
- Contrôle des roulements du vilebrequin
- Pose et dépose des gicleurs de refroidissement du piston
- Dépose et pose du palier de l’arbre à cames
- Vérification du palier de l’arbre à cames
- Dépose et pose du couvercle du palier de vilebrequin
- Éléments de fermeture (bloc moteur)
- Dépose et repose du carter d’huile moteur (version lourde)
- Dépose et repose du carter d’huile moteur (version lourde)
- Pose et dépose du filtre de l’huile de lubrification
- Pose et dépose du filtre de l’huile de lubrification
- Vis de fermeture (carter de l’huile lubrifiante en fonte)
- Goulot de remplissage d’huile
- Dépose et repose de la poulie à gorge trapézoïdale
- Démontage et montage de l’amortisseur de vibrations torsionnelles
- Dépose et pose de l’amortisseur de vibrations.
- Montage et démontage du volant moteur (éléments de fixation)
- Changement de la couronne planétaire du starter sur le volant
- Repose et dépose du palier de vilebrequin
- Vérification du vilebrequin
- Vérification du jeu axial du vilebrequin
- Dépose et repose du corps de bielle
- Vérification du corps de bielle
- Vérification du piston

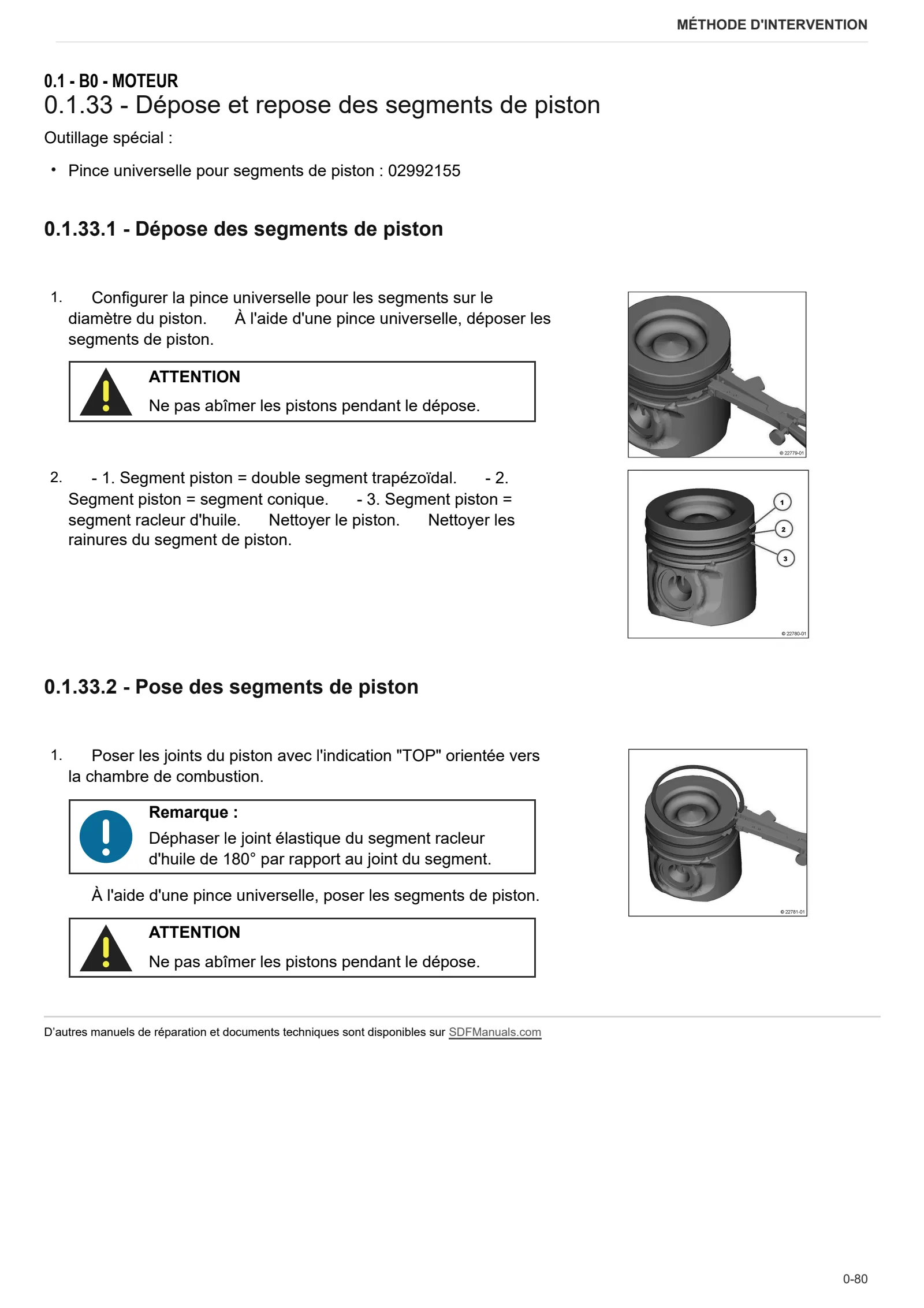

- Dépose et repose des segments de piston
- Vérification des segments du piston
- Vérification du taux de compression
- Dépose et repose du couvre-culasse
- Dépose et pose de la culasse du cylindre (éléments de fixation)
- Mesure de la saillie du piston
- Dépose et repose des soupapes
- Vérification des soupapes, du guide de soupape, du ressort de soupape et de l’emboîtement de la soupape
- Remplacement du joint de la tige de soupape (culasse du cylindre montée)
- Changement de la douille de l’injecteur
- Nettoyer la douille de l’injecteur.
- Nettoyage du logement de la douille de l’injecteur
- Dépose et repose de la boîte à pignons
- Dépose et repose de l’arbre à cames
- Vérification de l’arbre à cames
- Contrôle et réglage du jeu aux soupapes
- Démontage et repose du balancier et des supports
- Démontage et montage des éléments de commande
- Démontage et montage du radiateur d’huile
- Démontage et montage du radiateur d’huile
- Démontage et montage du logement du refroidisseur d’huile moteur
- Démontage et montage du logement du refroidisseur d’huile moteur
- Composants de fermeture
- Composants de fermeture
- Composants de fermeture
- Tuyau du liquide de refroidissement (logement du refroidisseur d’huile de lubrification)
- Démontage et montage du bloc piloté (éléments de fixation)
- Dépose et achèvement du bloc pilote (système d’injection 2000 bars)

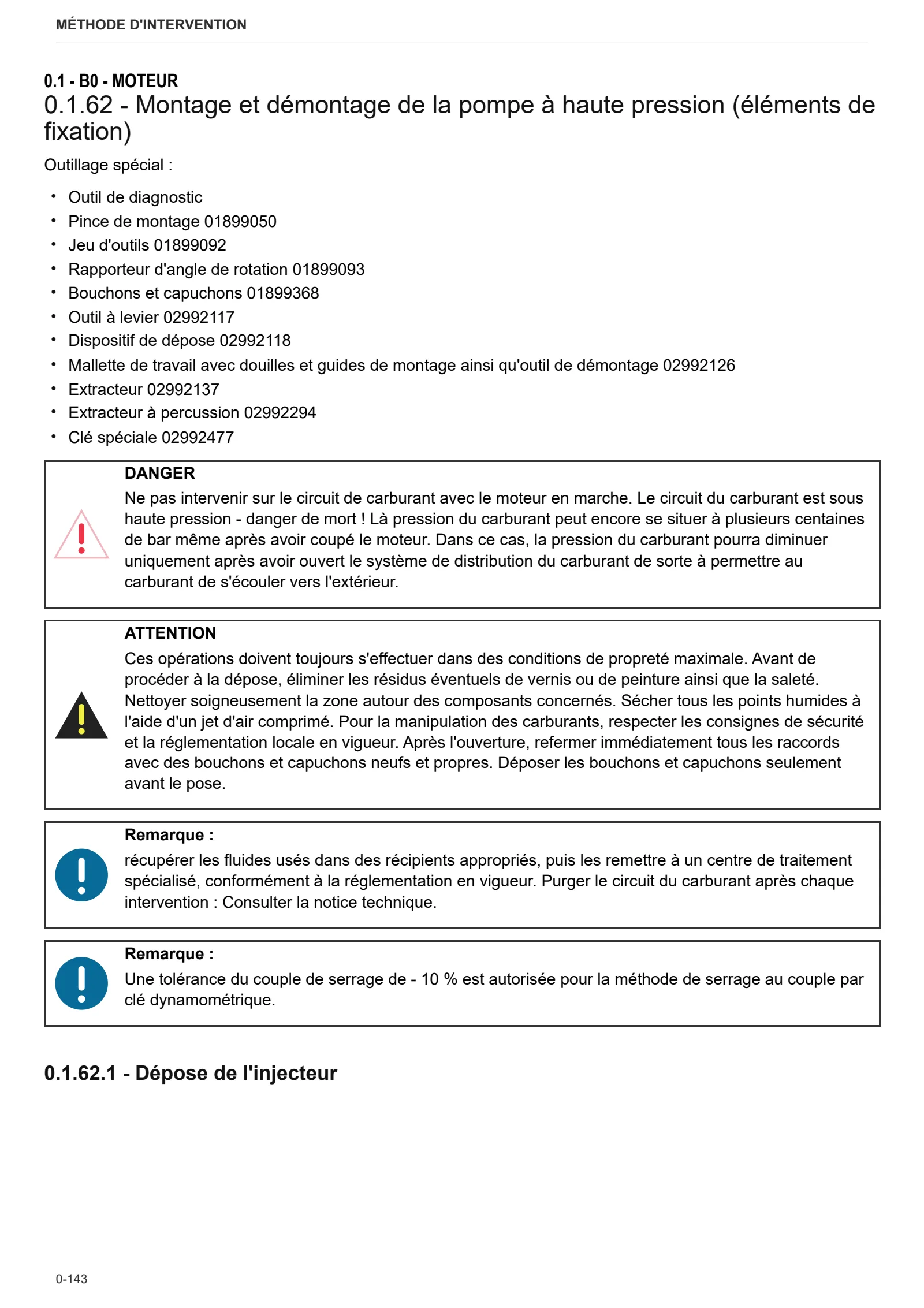

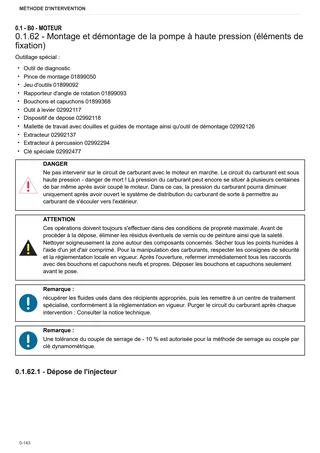

- Montage et démontage de la pompe à haute pression (éléments de fixation)
- Montage et démontage de la pompe à haute pression (éléments de fixation)
- Dépose et repose du tuyau du carburant (bloc pilote – pompe à haute pression)
- Dépose et pose du système rampe commune (système d’injection 2000 bars)
- Repose et dépose de la soupape de décharge (rampe commune)
- Repose et dépose du capteur de pression de la rampe commune
- Tuyau du carburant Éléments de raccordement
- Tuyauterie du carburant (Pompe d’alimentation carburant, filtre carburant, bloc pilote, rampe, culasse du cylindre)
- Amortisseur de vibrations (position de montage)
- Dépose/Repose du collecteur d’admission de l’air de suralimentation
- Dépose et repose du tuyau de mélange
- Dépose et repose de la vanne papillon
- Plaquette de protection thermique
- Dépose et repose de la pompe du liquide de refroidissement
- Montage et démontage du thermostat
- Contrôle du thermostat (à l’état démonté)
- Dépose et repose du boîtier de thermostat
- Dépose et repose du tuyau de raccordement (pompe du liquide de refroidissement – recyclage des gaz d’échappement)
- Dépose et repose du tuyau de raccordement (boîtier du thermostat, recyclage des gaz d’échappement, tuyau du liquide de refroidissement)
- Dépose et repose du tendeur de courroie (Courroie trapézoïdale crantée)
- Dépose et repose de la plaque de support (courroie trapézoïdale crantée, niveau 1)
- Dépose et repose de la plaque de support (courroie trapézoïdale crantée, niveau 2)
- Dépose et repose du rouleau de renvoi (courroie trapézoïdale crantée, niveau 1).
- Dépose et pose du rouleau de renvoi (Support ventilateur – courroie trapézoïdale crantée, niveau 1)
- Plaque de support (Éléments de montage – courroie trapézoïdale crantée, niveau 2)
- Démontage et montage du collecteur d’échappement
- Dépose et repose du goulot d’échappement (radiateur – tuyau de mélange)
- Dépose et repose du goulot de vidange (radiateur – tuyau Venturi)
- Démontage et montage des valves à flotteur
- Dépose et pose du radiateur
- Démontage et montage du régulateur
- Dépose et pose du tuyau Venturi
- Plaquette de protection thermique
- Support (radiateur – recyclage des gaz d’échappement)
- Dépose et repose du turbocompresseur
- Dépose et repose du tuyau de l’huile de lubrification (turbocompresseur à gaz d’échappement sans régulateur)
- Dépose et repose du tuyau de l’huile de lubrification (turbocompresseur à gaz d’échappement avec régulateur)
- Dépose et pose de l’adaptateur (Conduite de retour d’huile lubrifiante)
- Dépose et pose du tuyau de retour d’huile de lubrification (partie supérieure) (turbocompresseur à gaz d’échappement avec régulateur)
- Dépose et pose du tuyau de retour d’huile de lubrification (partie inférieure) (turbocompresseur à gaz d’échappement sans régulateur)
- Dépose et pose du tuyau de retour d’huile de lubrification (partie supérieure) (turbocompresseur à gaz d’échappement sans régulateur)
- Dépose et pose du tuyau de retour d’huile de lubrification (partie supérieure) (turbocompresseur à gaz d’échappement avec régulateur)
- Dépose et repose du compensateur (branchement entre les deux turbocompresseurs à gaz d’échappement)
- Démontage et montage du générateur (courroie trapézoïdale nervurée, niveau 1)
- Dépose et repose du générateur (courroie trapézoïdale crantée, niveau 2)
- Dépose et repose de la poulie de la courroie trapézoïdale/poulie à gorge trapézoïdale
- Dépose et repose du tendeur de courroie (courroie trapézoïdale, niveau 2)
- Démontage et remontage du capteur de pression/température (air d’alimentation)
- Démontage et remontage du capteur de pression/température (air d’alimentation)
- Câble de connexion (turbocompresseur à gaz d’échappement sans régulateur – radiateur d’air de suralimentation)
- Câble de connexion (turbocompresseur à gaz d’échappement sans régulateur – radiateur d’air de suralimentation)
- Câble de connexion (turbocompresseur à gaz d’échappement sans régulateur – radiateur d’air de suralimentation)
- Radiateur d’admission de l’air de turbo
- Dépose et repose du filtre à particules
- Éléments de fermeture (Carter moteur, PTOA)
C0 – Accessoires moteur
- Données techniques – Capteur de pression/température
- Données techniques – Transducteur de pression
- Transducteur de pression

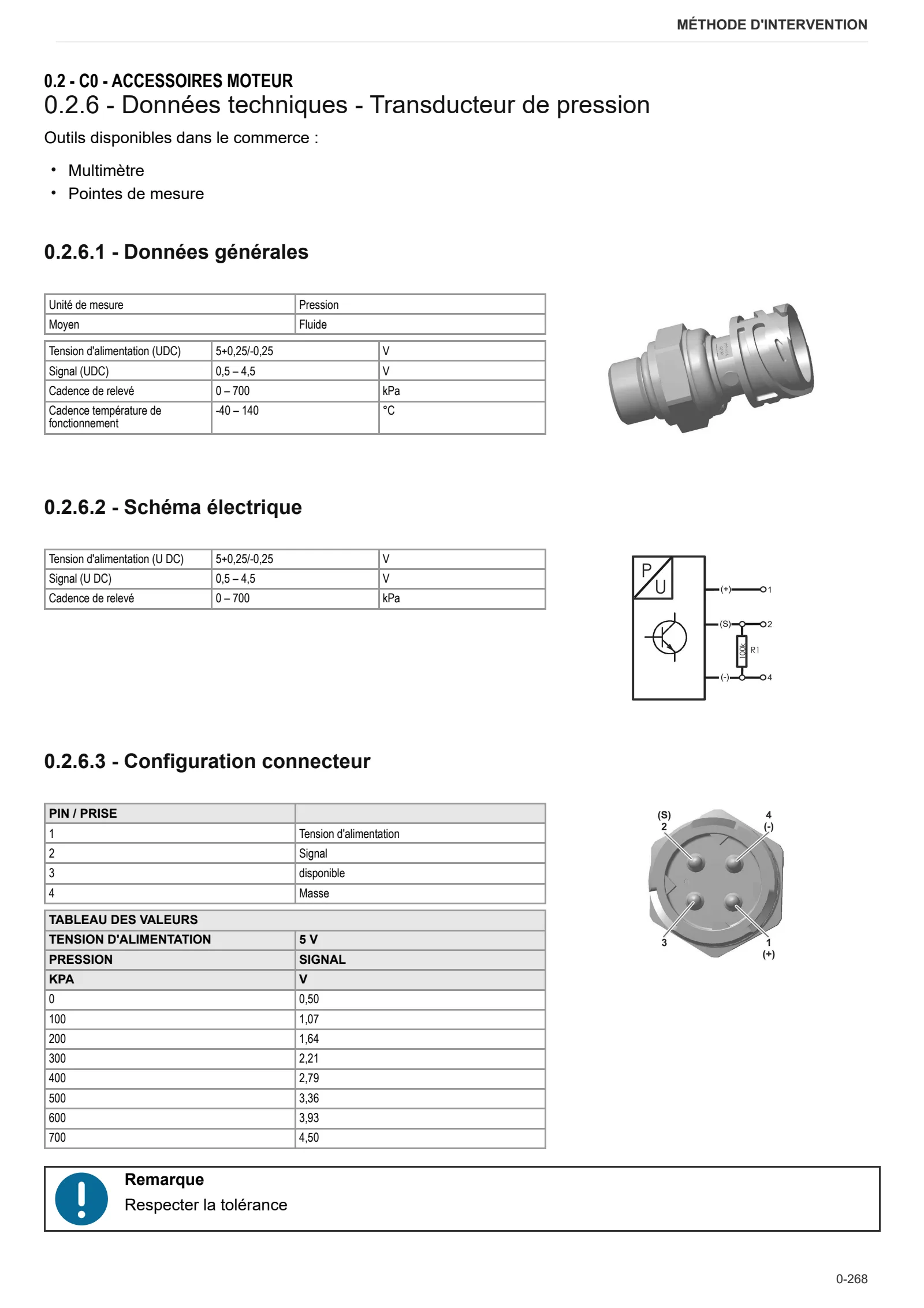

- Données techniques – Transducteur de pression
- Capteur pression
- Données techniques – Transducteur de pression
- Données techniques – Capteur de température
- Données techniques – Capteur de température
- Données techniques – Capteur de température
- Capteur de température
- Données techniques – Capteur de température
- Indicateur du nombre de tours
- Données techniques – Indicateur de régime
- Données techniques – Capteur de NOx (12 V)
- Dépose et pose de la culasse du cylindre (éléments de fixation)
- Pompe d’alimentation manuelle (Carburant)
- Dépose et repose du réchauffeur
- Transducteur de pression – Contre-pression gaz d’échappement
- Émetteur de pression/température (air d’alimentation)
- Pose du compensateur (turbocompresseur à gaz d’échappement)
- Tuyau (transducteur de pression)
- Tuyau (transducteur de pression)
- Dépose et repose du support ventilateur (éléments de fixation)
- Dépose et complément de montage du support de ventilateur
- Dépose et pose de l’émetteur de température
- Dépose et pose de l’émetteur de température
- Raccord (Starter)
- Alternateur
- Démarreur (éléments de fixation)
- Pose et dépose du guide-câbles
- Émetteur de température du liquide de refroidissement
- Montage du transducteur de pression (air d’alimentation)
- Pose du transducteur de pression (pression du carburant / pression de l’huile de lubrification)
- Relais (réchauffeur, starter, bougies d’allumage)
- Faisceau de câblage (fixations)
- Câble de connexion (relais – générateur)
- Câble de connexion (relais – générateur)
- Capuchon de protection (relais)
- Chauffer (ligne de raccordement)
- Vérification de l’étanchéité du circuit de refroidissement
- Dépose et repose de l’indicateur nombre de tours (Arbre à cames) (auxiliaires)
- Indicateur du nombre de tours (vilebrequin)
- Dépose et pose du capteur (NOx)
- Démontage et montage du transducteur de pression – Contre-pression gaz d’échappement
- Montage de la bougie du doseur SCR (Selective Catalytic Reduction)
- Nettoyage de la pompe d’alimentation SCR (Selective Catalytic Reduction)
- Nettoyage/Vérification du doseur SCR (Selective Catalytic Reduction)
- Nettoyage de le tuyau (pompe d’alimentation doseur) SCR (Selective Catalytic Reduction)
- Émetteur de température (en amont et en aval du catalyseur d’oxydation des moteurs diesel)
- Émetteur de température (gaz d’échappement)
- Émetteur de température (température d’admission de l’air et ambiante)
- Collier de serrage à profil en V
- Collier en VBand (turbocompresseur des gaz d’échappement)
- Pompe d’alimentation SCR (Selective Catalytic Reduction)
