Présentation du document
Manuel d'atelier pour le modèle HURLIMANN SDF T5300 PS de la famille Tractor components – Transmission – SDF. Document numérique en français de 149 pages.
La table des matières française correspondante comprend 6 sections et 48 sujets individuels.
Principales sections incluses
- Transmission
- Pont arrière
Détails du document
- Marque: HURLIMANN
- Famille: Tractor components – Transmission – SDF
- Modèle: SDF T5300 PS
- Type de document: Manuel d'atelier
- Langue: Français
- Pages: 149
- Taille du fichier: 83.02 MiB
- Format: Téléchargement PDF numérique
Compatibilité
Avant l'achat, vérifiez que le modèle et le numéro de série de votre machine correspondent à HURLIMANN SDF T5300 PS.
Table des matières complète
Transmission
Introduction
- Transmission
- Vue de la transmission
- Inverseur hydraulique
- Ensemble HI-LO
- PTO arrière
Données techniques
- Unités de mesure et leur conversion
Outils spéciaux
- Outillage spécial
Démontage
- Vidange et remplissage huile de transmission
- Ensemble inverseur hydraulique
- Ensemble arbres d’entrée et roue phonique
- Désolidarisation ensemble inverseur

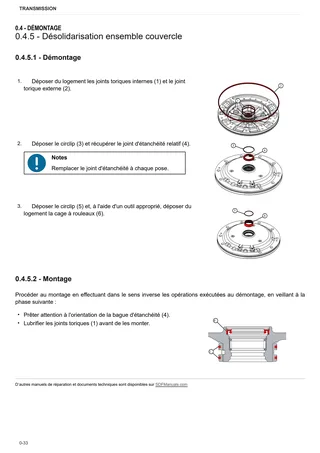

- Désolidarisation ensemble couvercle
- Désolidarisation de l’ensemble embrayage de la marche avant
- Désolidarisation ensemble embrayage marche arrière
- Couvercle interne boîte de vitesses – Version avec HI-LO
- Boîte de vitesses avant de l’arrière – Version avec HI-LO
- Dépose arbre de sortie de la boîte de vitesses – Version avec HI-LO

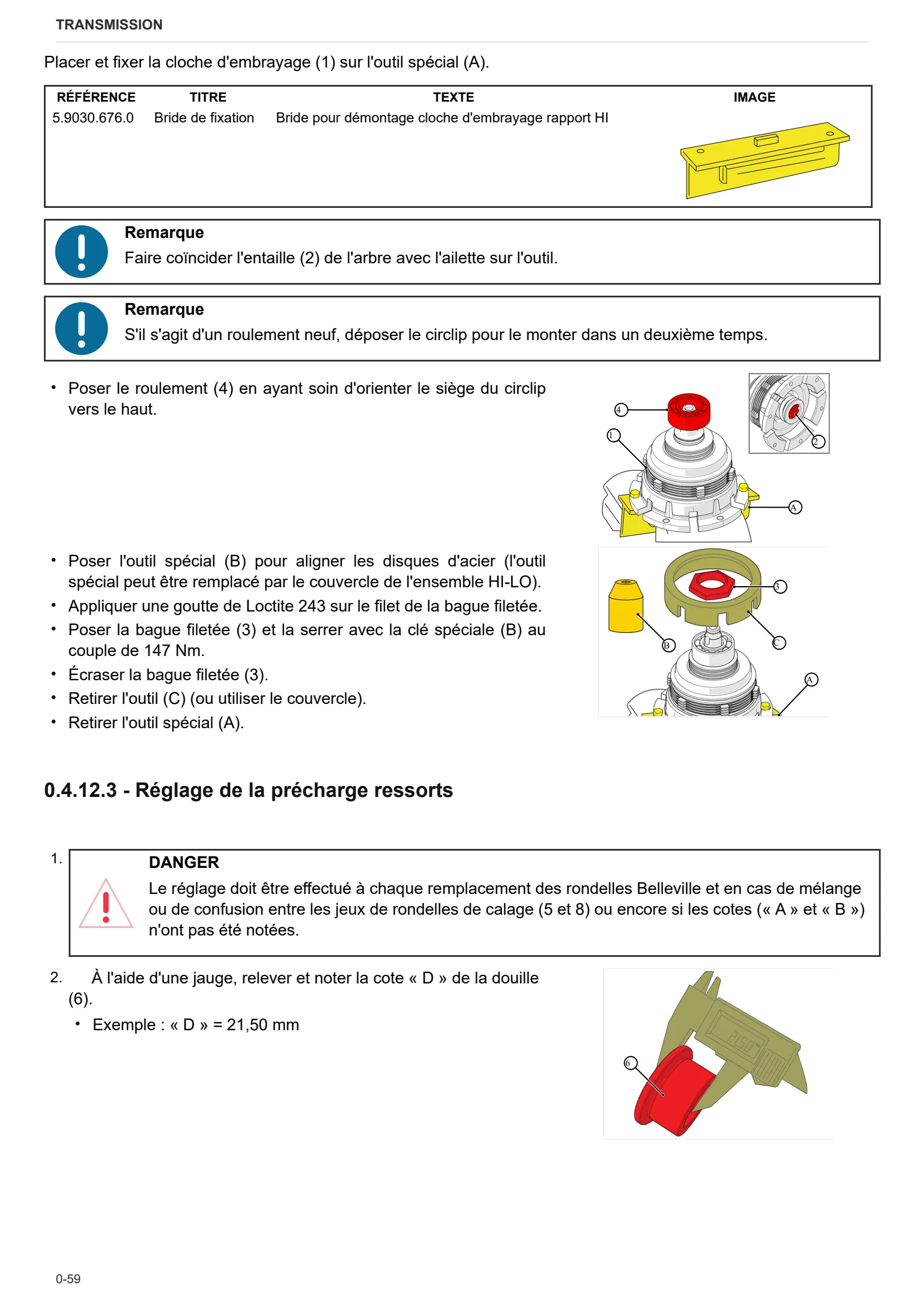

- Ensemble HI-LO
- Désolidarisation cloche d’embrayage LO
- Désolidarisation réducteur épicycloïdal HI-LO
- Levier de vitesses
- Désassemblage groupe de sélection vitesses
- Commandes internes réducteur de gammes – Version 2 gammes
- Désassemblage commandes internes réducteur de gammes – Version 2 gammes
- Groupe réducteur gammes – Version 2 gammes
- Pignon boîte arrière – Version 2 gammes

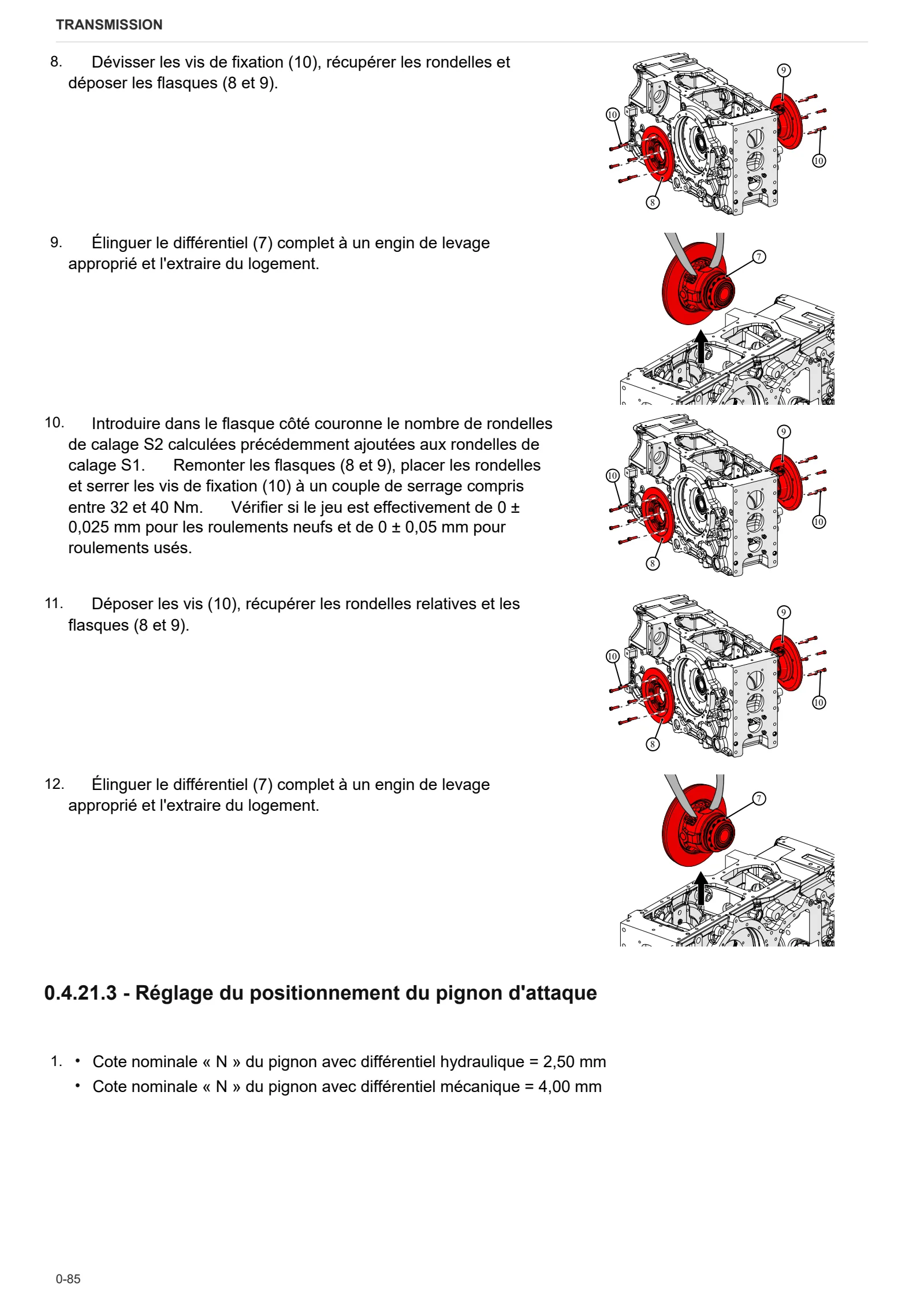

- Réglage du jeu pignon-couronne
- Réglage du différentiel – Couple conique
- Dispositif d’engagement de la traction intégrale EasyShift
- Secteurs disques de frein de stationnement
- PTO actionnement pompe – engrenage externe
- PTO actionnement pompe – engrenage interne
- Enclenchement PTO
- Démontage de l’embrayage de commande enclenchement PTO
- Arbre de sortie PTO – Version 2 vitesses

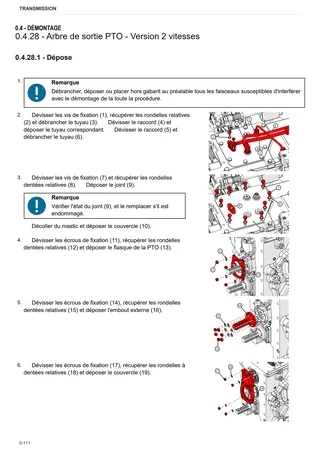

- Dépose de l’arbre de sortie de la prise de force (PTO) – Version 2 vitesses
- Désassemblage de l’embout final prise de force arrière – Version 2 vitesses
- Arbre PTO Syncro
Pont arrière
- Pont arrière
- Pont arrière
- Différentiel arrière
- Pont arrière droit
- Pont arrière gauche
- Désolidarisation pont arrière
- Support de frein droit-gauche
- Désassemblage du support de frein
- Différentiel arrière
- Désolidarisation différentiel arrière
