Panoramica del documento
Documentazione digitale Manuale d'officina per il modello HURLIMANN XA 80 TRADITION → ZKDFX70200TH50001 della famiglia XA TRADITION (FARMOTION STAGE 3A). Lingua: italiano; 533 pagine.
Il relativo indice in italiano comprende 20 sezioni e 130 argomenti individuali.
Principali sezioni incluse
- Introduzione
- Caratteristiche tecniche
- Tarature e diagnosi elettroniche
- Modalità intervento
- Schemi elettrici
- Service Info
Dettagli del documento
- Marchio: HURLIMANN
- Famiglia: XA TRADITION (FARMOTION STAGE 3A)
- Modello: XA 80 TRADITION
- Numero di serie iniziale: ZKDFX70200TH50001
- Tipo di documento: Manuale d'officina
- Lingua: Italiano
- Pagine: 533
- Dimensione del file: 111.51 MiB
- Formato: Download PDF digitale
Compatibilità
Prima dell'acquisto, verificare che il modello e il numero di serie della macchina corrispondano a HURLIMANN XA 80 TRADITION → ZKDFX70200TH50001.
Indice completo
Introduzione
- Coppie di serraggio
- Coppie di serraggio pompe
- Coppie di serraggio viti e dadi cerchi su mozzo ruote
- Coppie di serraggio viti e dadi collegamenti elettrici
- Montaggio elettrovalvole e valvole a cartuccia
- Montaggi innesti rapidi
- Unità di misura e valori di conversione
Caratteristiche tecniche
Impianto elettrico
- Sensore di velocità ad effetto Hall
- Sensore velocità motore (pick up)
- Pressostato frenatura pneumatica rimorchio
- Sensore temperatura liquido refrigerante
- Pressostato corpo valvole regolazione olio
- Pressostato 0.4 – 0.7 bar
- Sensore temperatura ambiente
- Sensore intasamento filtro aria
- Sensore di fase
- Sensore pressione freno
- Sensore di pressione e temperatura
- Sensore pressione frenatura idraulica rimorchio
Tarature e diagnosi elettroniche
Allarmi centraline
- Gravità degli allarmi SDF
- ALLARMI CENTRALINA ELETTRONICA
Gestione Software
- Aggiornamento firmware delle centraline
- Download set dati FARMotion e aggiornamento centralina elettronica
Modalità intervento
V1 – AFTERMARKET KITS
- Kit freno pneumatico – cod. 9.FZ489.90.0
Schemi elettrici
Componenti
- 2.8519.151.0 – Centralina Motore
- 2.8519.272.0 – Centralina MHLHP
- A – Avviamento e alimentazione
- B – Valvoliera, Fusibili
- C – Masse
- D – Giunzioni intermedie
- E – Strumenti di bordo
- F – Luci esterne (lampada rotante)
- G – Luci interne
- H – Comandi elettrici manuali (devioguida)
- I – Interruttori

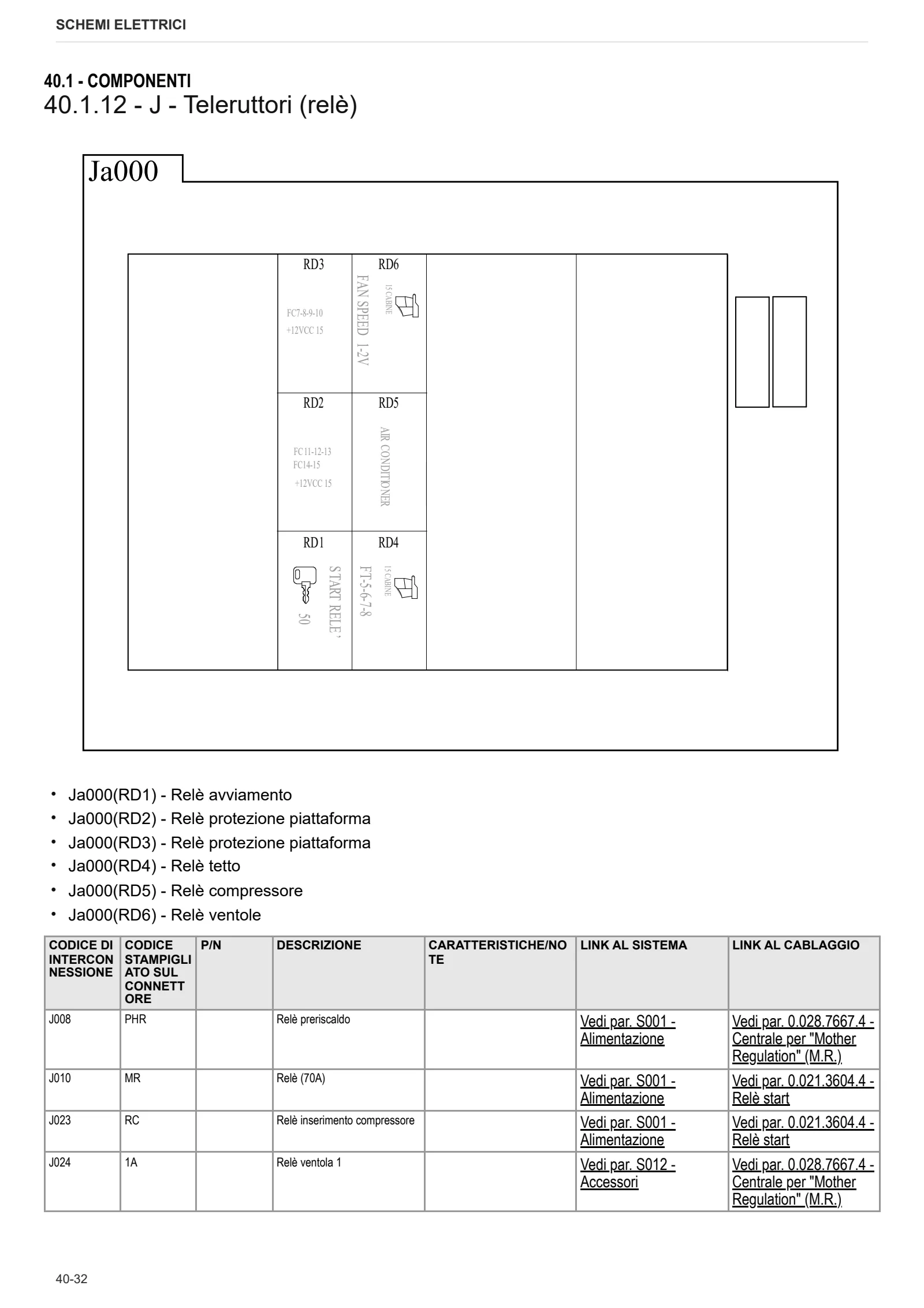

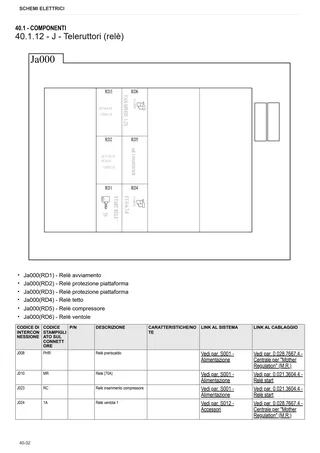

- J – Teleruttori (relè)
- K – Sensori e trasmettitori
- L – Elettromagneti e elettrovalvole
- M – Dispositivi elettrici_elettronici, Intermittenze e Temporizzatori
- N – Motorini elettrici e attuatori
- O – Resistenze e reostati
- P – Utenze varie
- R – Diagnosi
Sistemi
- S001 – Alimentazione
- S002 – +58
- S003 – Regolazione elettronica motore
- S004 – Preriscaldo
- S005 – Avviamento
- S006 – Luci inferiori
- S007 – Luci cabina
- S008 – Condizionatore
- S009 – Tergicristalli e radio
- S010 – Presa di forza (PTO)
- S011 – Diagnostica
- S012 – Accessori
- S013 – Frenatura rimorchio
- S014 – Cruscotto
Cablaggi
- Tabella interpretazione colori fili
- 0.010.4516.3 – Tergicristallo anteriore – versione con cabina standard
- 0.011.7711.3 – Filtro olio
- 0.013.6327.4 – Lampada rotante

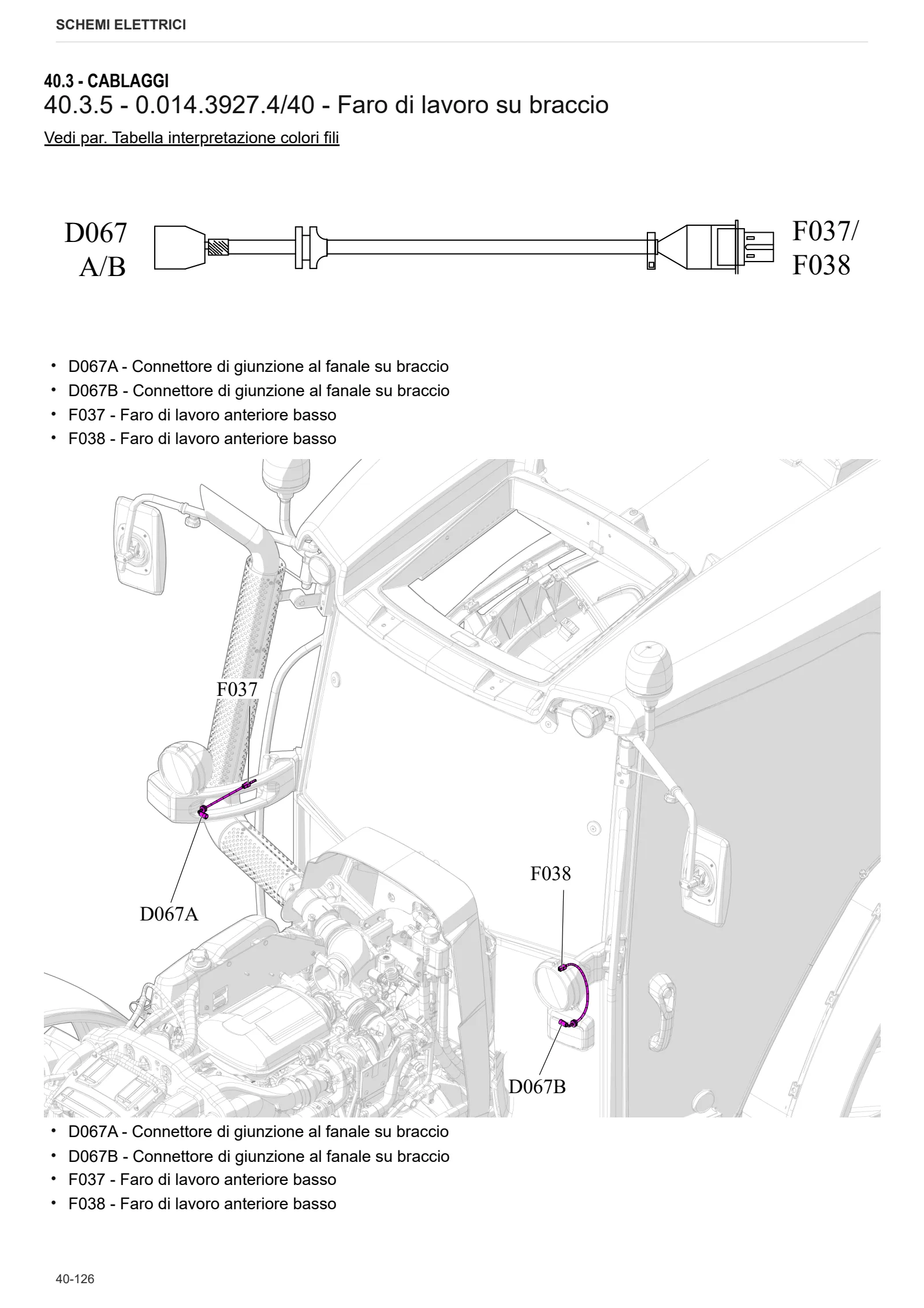

- 0.014.3927.4/40 – Faro di lavoro su braccio
- 0.015.6123.4 – Tergicristallo posteriore – versione con cabina standard
- 0.015.7266.4/40 – Condizionatore
- 0.016.0314.4/10 – Cablaggio presa di forza (PTO) 3 velocità + syncro
- 0.016.0316.4/10 – Cablaggio presa di forza (PTO) 3 velocità
- 0.016.0373.4/30 – Alimentazione tetto
- 0.016.0664.4 – Fanali anteriori – versione con cabina
- 0.016.0865.4/10 – Tetto – versione con tergicristallo anteriore
- 0.016.0866.4/10 – Fari di lavoro, tergicristalli e lampada rotante
- 0.016.6282.4 – Sollevatore
- 0.016.8489.4 – Elettrovalvola pneumatica rimorchio
- 0.018.5825.4 – Tetto – versione con tergicristallo anteriore e posteriore
- 0.019.7332.4/40 – Motore – versione con 4 cilindri
- 0.019.7335.4/10 – Iniettori 4 cilindri
- 0.019.7336.4/40 – Motore versione 3 cilindri
- 0.019.7337.4/10 – Iniettori 3 cilindri
- 0.020.7744.4 – Alimentazione centralina
- 0.020.7748.4/20 – Alimentazione
- 0.021.1217.4 – Scaldiglia
- 0.021.3601.4/10 – Alternatore – preriscaldo
- 0.021.3604.4 – Relè start
- 0.023.9934.4 – Cofano
- 0.028.1208.4 – Briglia massa (AIR PREX)
- 0.028.7656.4/10 – Centralina MHLHP
- 0.028.7662.4 – Posteriore Mother Regulation (M.R.)
- 0.028.7667.4 – Centrale per “Mother Regulation” (M.R.)
- 0.028.7668.4/10 – Freno rimorchio idraulico Mother Regulation (M.R.)
- 0.028.7669.4 – Presa rimorchio idraulico ita
- 0.028.7670.4 – Cablaggio sensore intasamento filtro olio
- 0.028.7674.4/10 – Anteriore 3 cilindri Mother Regulation (M.R.)
- 0.028.7675.4/10 – Anteriore 4 cilindri Mother Regulation (M.R.)
- 0.028.7677.4/20 – Presa rimorchio pneumatica Mother Regulation (M.R.)
- 0.031.6199.4/10 – Alternatore 3/4 cilindri

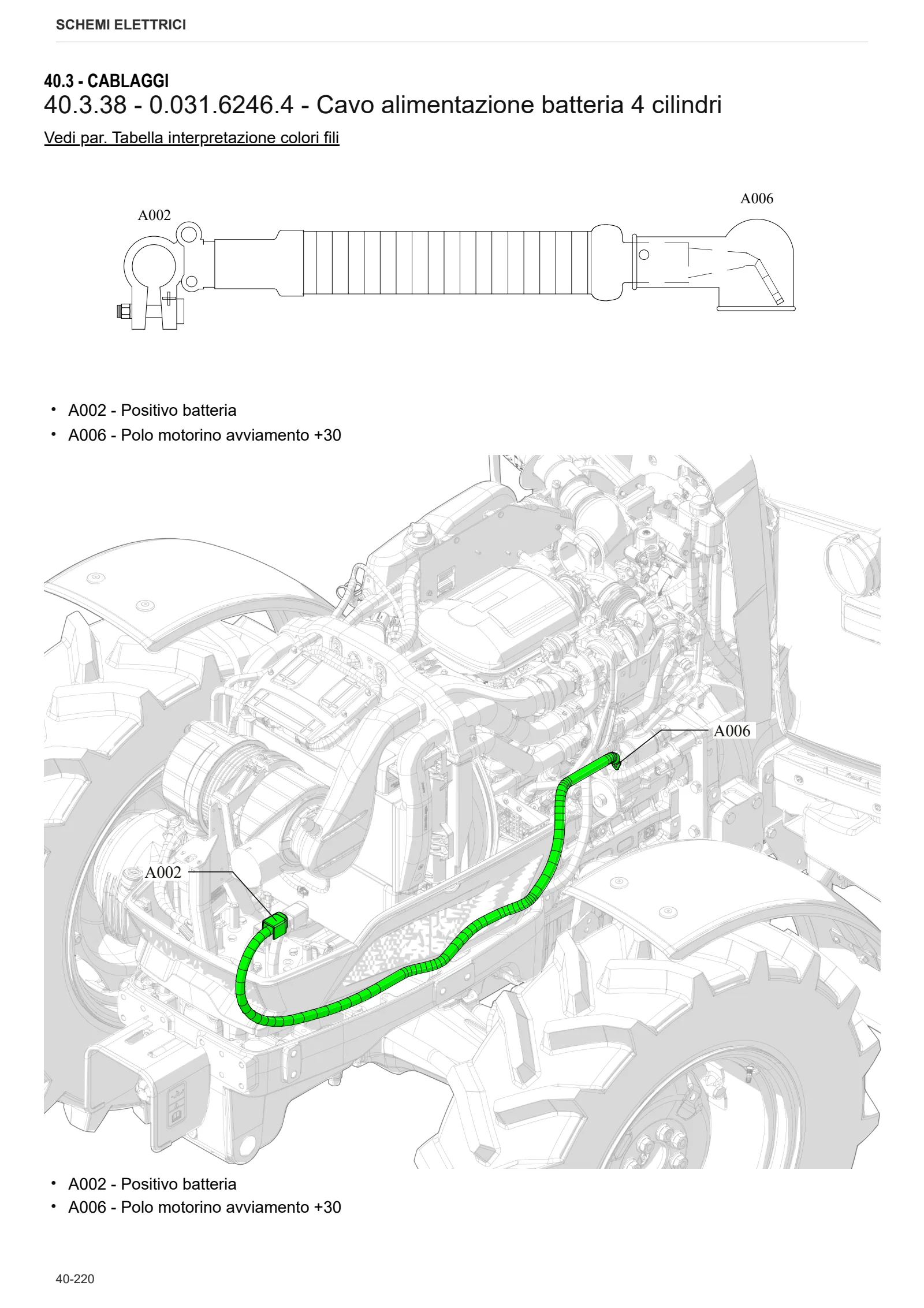

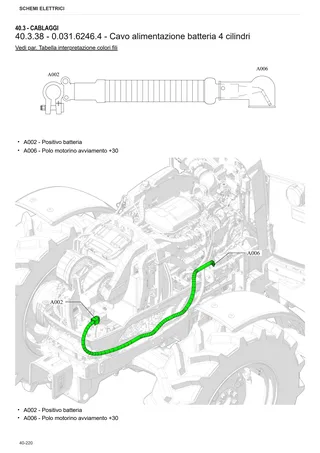

- 0.031.6246.4 – Cavo alimentazione batteria 4 cilindri
- 0.031.6268.4 – Cavi batteria
- 0.031.6308.4 – Cavo alimentazione batteria 3 cilindri
- 0.033.4920.4 – Fari anteriori/avvisatore acustico
- 04411923.4 – Fanali anteriori inferiori
Service Info
A0 – TRATTORE
- Diagnostica – Canone 2026
- Post Vendita – Canone 2026
- GUIDA ALLA RICERCA DI NOTIZIE SULLA MANUTENZIONE
- Diagnostica – Canone 2025
- Post Vendita – Canone 2025
- Diagnostica – Canone 2023
- Diagnostica – Canone 2024
- Diagnostica – Canone 2022
- Diagnostica – Canone 2021
- Post Vendita – Canone 2024
- Post Vendita – Canone 2023
- Post Vendita – Canone 2022
- Post Vendita – Canone 2021
- Diagnostica – Canone 2020
- Post Vendita – Canone 2020
B0 – MOTORE
- Perdita dal tubo dell’olio di ingresso del turbo
- Perdita dell’anello di tenuta FARMotion
- Specifiche dell’olio motore Deutz AG
- Perdita dagli anelli di tenuta del motore
C0 – ACCESSORI MOTORE
- Protocollo diagnostico – AdBlue – Trasmettitore di livello a galleggiante
- Attrezzo per filtro e prefiltro cod. 5.9035.865.0
- SENSORI DANNEGGIATI AREA SCR
F0 – ASSALE ANTERIORE
- La coppia conica perde le viti
- Danneggiamento del cuscinetto del ponte anteriore sulle pendenze
- Controllare usura degli snodi di sterzo del ponte anteriore

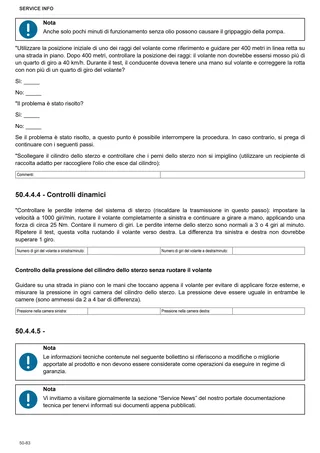

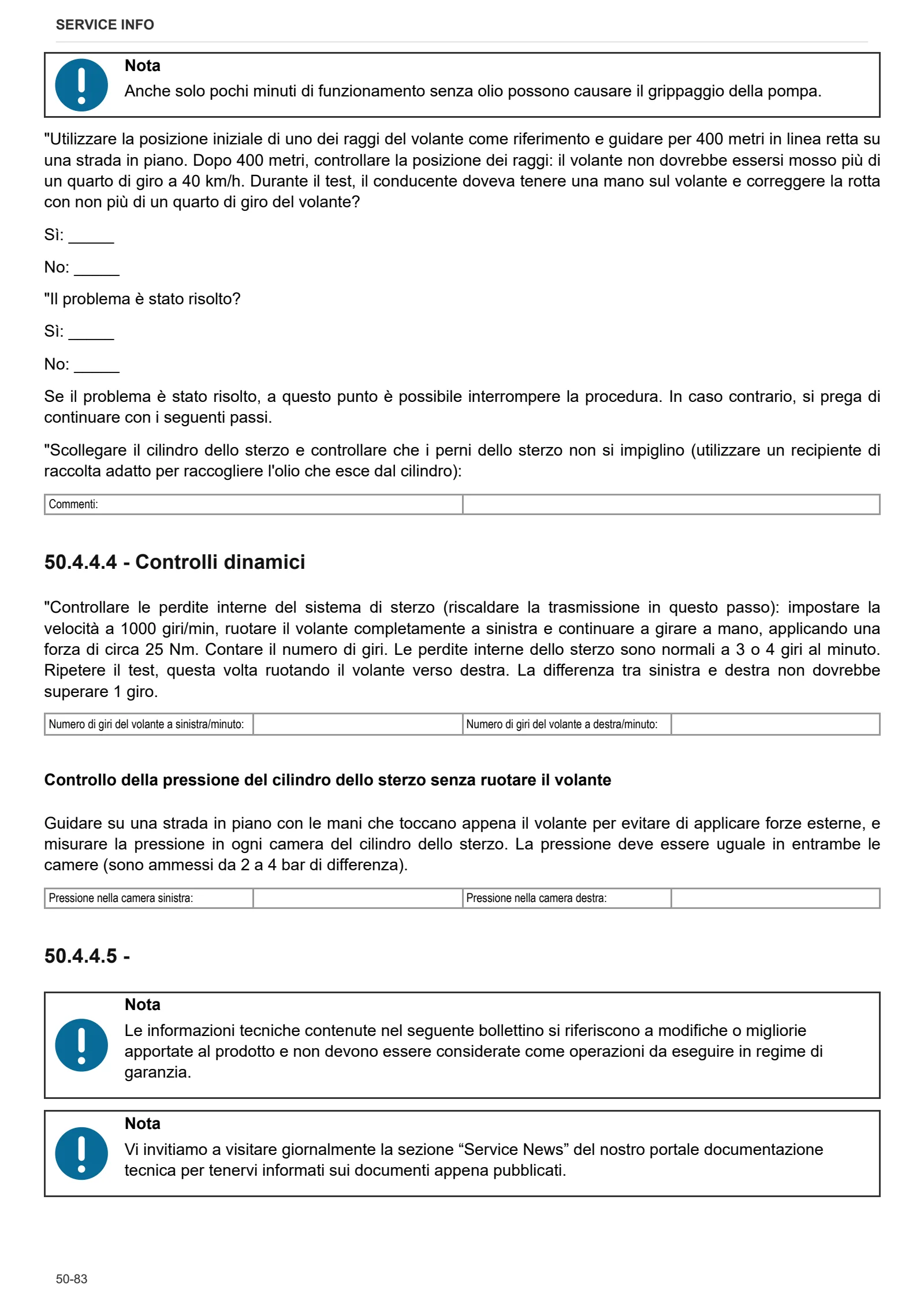

- Procedura di controllo del comportamento dello sterzo
G0 – CARROZZERIA – CABINA
- SERVICE NEWS – Sfiato del serbatoio del liquido freni mancante
- Guasto del cavo Bowden del comando frizione
- Ricarica dell’impianto di condizionamento
H0 – IMPIANTO IDRAULICO E PNEUMATICO
- Kit frenatura idraulica rimorchio CUNA (ITALIA)
- Aggiornamento sulla disponibilità del kit frenatura idraulica a singolo attacco – solo per il mercato EUROPEO
- L0 – IMPIANTO ELETTRICO
