Resumen del documento
Edición PDF en español del Manual de taller para HURLIMANN ZF ECCOM 1.3, familia Tractor components – Transmission – ZF. El documento contiene 191 páginas.
El índice correspondiente en español contiene 5 secciones y 75 temas individuales.
Principales secciones incluidas
- Características técnicas
- Procedimiento
Detalles del documento
- Marca: HURLIMANN
- Familia: Tractor components – Transmission – ZF
- Modelo: ZF ECCOM 1.3
- Tipo de documento: Manual de taller
- Idioma: Español
- Páginas: 191
- Tamaño del archivo: 21.59 MiB
- Formato: Descarga digital en PDF
Compatibilidad
Antes de comprar, compruebe que el modelo y el número de serie de su máquina coincidan con HURLIMANN ZF ECCOM 1.3.
Índice completo
Características técnicas
Transmisión
- Transmisión
Procedimiento
- Índice Instrucciones para las reparaciones
D0 – Transmisión
- Separación del eje trasero de la transmisión
- Extracción del mando del sistema
- Extracción del sistema de mando hidráulico
- Extracción del engranaje de mando de las bombas
- Extracción del transmisor de revoluciones y del sensor inductivo
- Extracción del filtro
- Extracción de las juntas anulares del eje
- Separación de la caja del volante de inercia de la caja del embrague
- Extracción del engranaje doble y del engranaje intermedio
- Extracción del eje de transmisión
- Extracción del engranaje recto
- Extracción del tubo
- Extracción del grupo hidrostático
- Separación de la caja del embrague de la caja intermedia
- Extracción del embrague KV/KR
- Desmontaje del engranaje doble
- Desmontaje del embrague KR
- Desmontaje del embrague KV
- Extracción del eje central

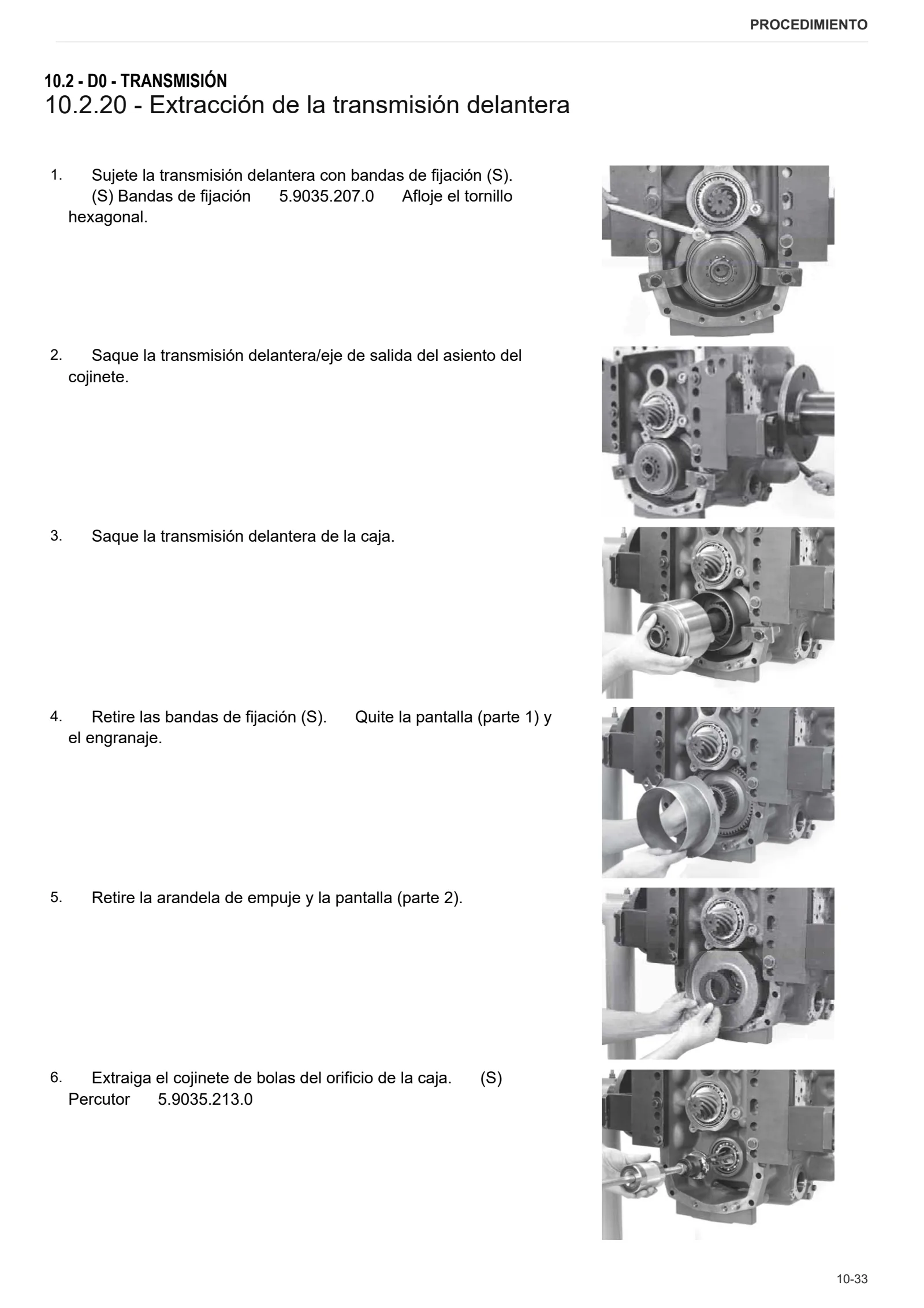

- Extracción de la transmisión delantera
- Desmontaje del eje de piñón
- Desmontaje del freno multidisco (BG)
- Desmontaje del tambor del cambio (transmisión con engranajes planetarios)
- Desmontaje del engranaje anular P4/BG
- Desmontaje del embrague K3/K4
- Desmontaje del engranaje planetario P4
- Desmontaje del eje central
- Desmontaje del embrague K1/K2
- Desmontaje del engranaje planetario P3
- Desmontaje del engranaje planetario P2
- Desmontaje del engranaje planetario P1
- Desmontaje del engranaje recto
- Extracción del cableado
- Montaje del cableado
- Montaje del engranaje recto
- Montaje del engranaje planetario P1
- Montaje del engranaje planetario P2
- Montaje del engranaje planetario P3

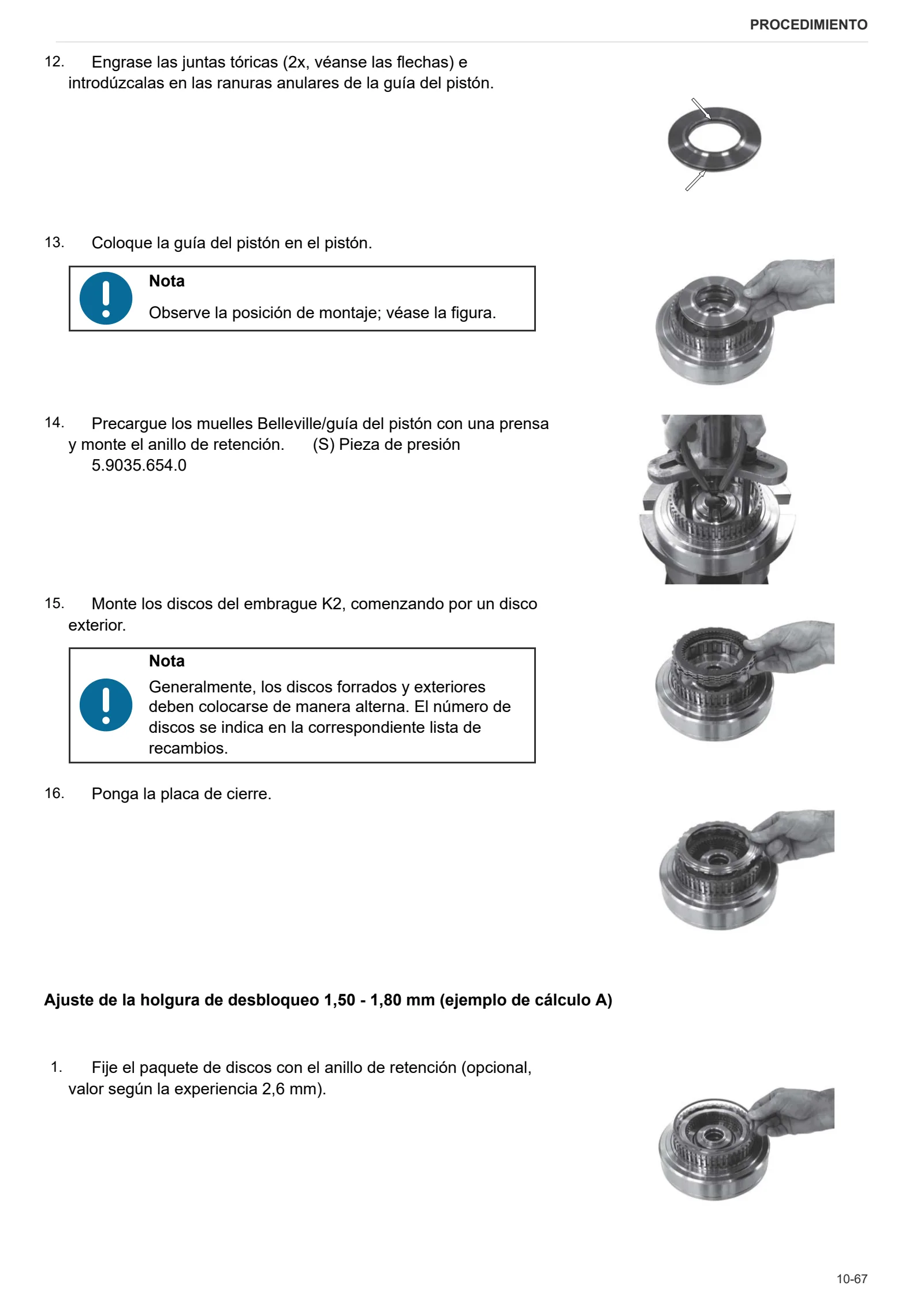

- Montaje del embrague K1/K2
- Montaje del eje central
- Montaje del engranaje planetario P4
- Montaje del embrague K3/K4
- Montaje del freno multidisco (BG)
- Montaje del eje de piñón
- Montaje de la transmisión delantera
- Montaje del eje central
- Montaje del portadiscos/eje hueco
- Montaje del embrague KR

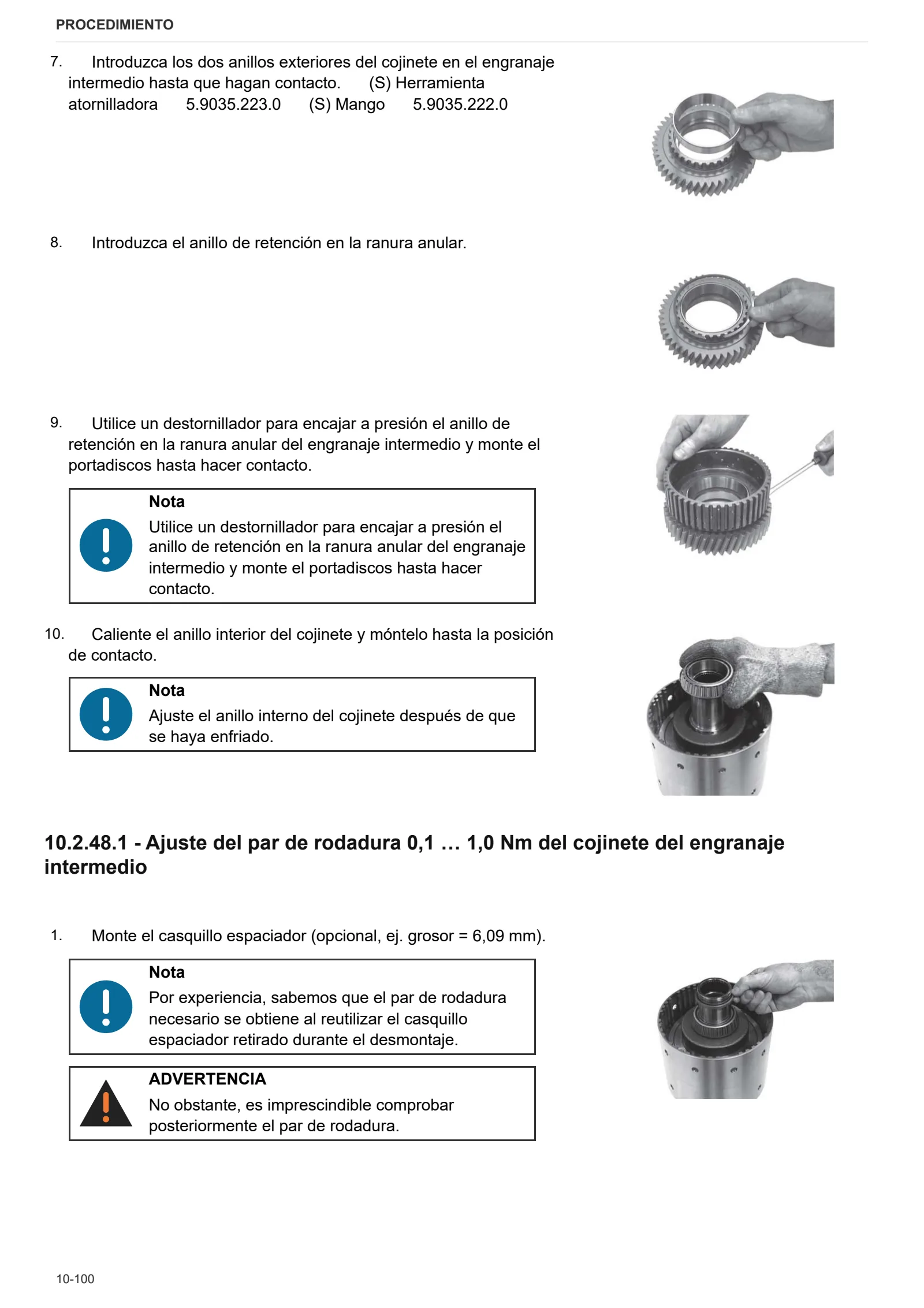

- Montaje del engranaje doble
- Montaje de la caja intermedia en la caja del embrague
- Montaje del grupo hidrostático
- Montaje del tubo
- Montaje del engranaje recto
- Montaje del eje de transmisión
- Montaje del engranaje doble y del engranaje intermedio
- Montaje de la caja del volante de inercia en la caja del embrague
- Montaje de los anillos de estanqueidad del eje
- Montaje del filtro
- Monte el sensor inductivo y el transmisor de revoluciones
- Montaje del engranaje de mando de las bombas
- Montaje del sistema de mando hidráulico
- Montaje de la unidad de mando del sistema

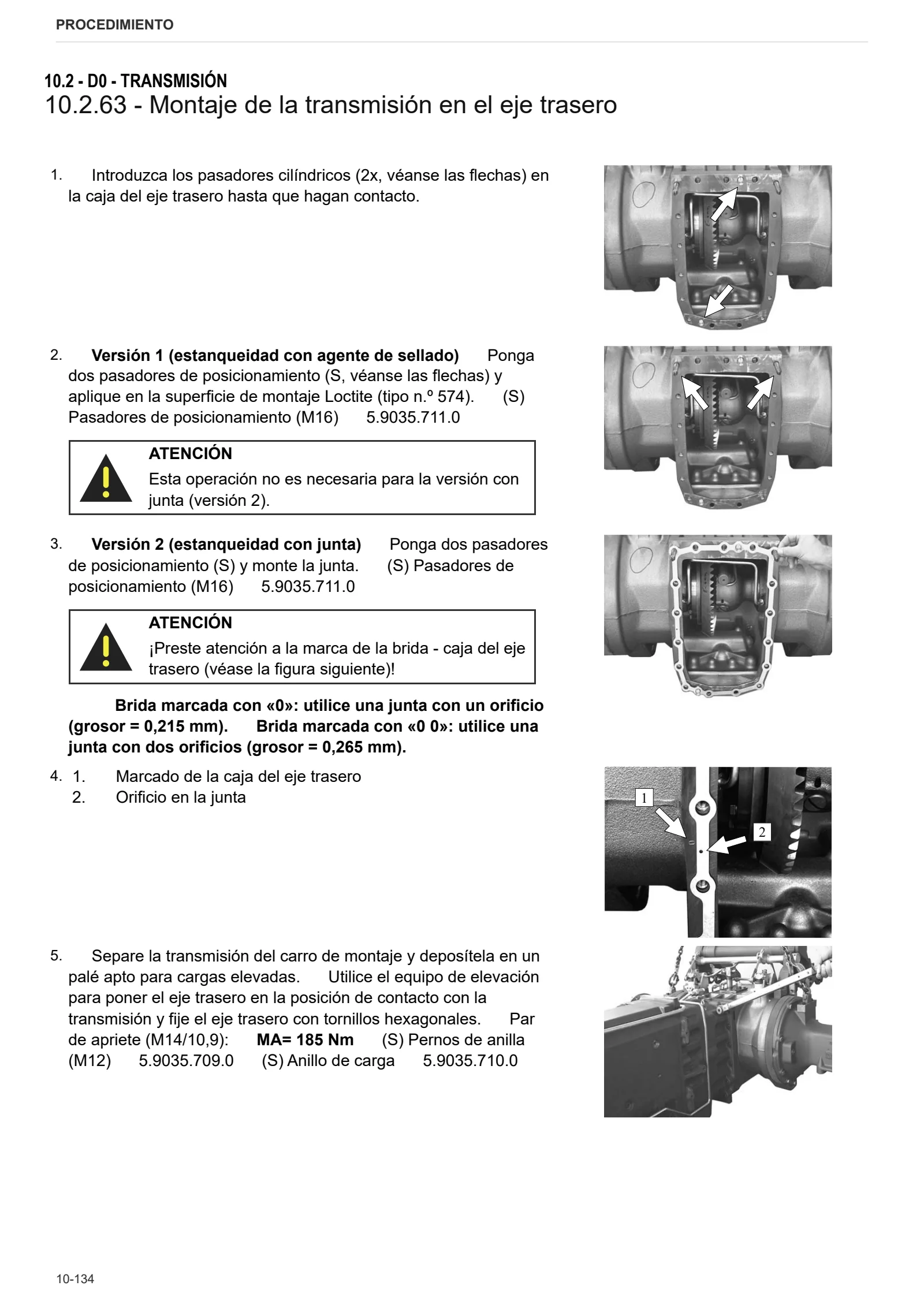

- Montaje de la transmisión en el eje trasero
E0 – Eje trasero
- Desmontaje del cuerpo del eje
- Desmontaje del diferencial
- Desmontaje de la toma de fuerza
- Desmontaje de los frenos
- Desmontaje del desviador, el elevador y el eje de los frenos
- Montaje del desviador, el elevador y el eje de los frenos
- Montaje de la transmisión de la toma de fuerza
- Montaje del diferencial
- Montaje de los frenos
- Montaje del cuerpo del eje
